Virtuálne okuliare Oculus Rift sa postupne dostávajú k svojim prvým majiteľom. Tí väčšinou patria medzi geekov, iťákov či inak náročných používateľov, no mnohí netušia, čo sa skrýva vo vnútri týchto dlhoočakávaných okuliarov. Vďaka iFixit to už ale nie je záhadou.

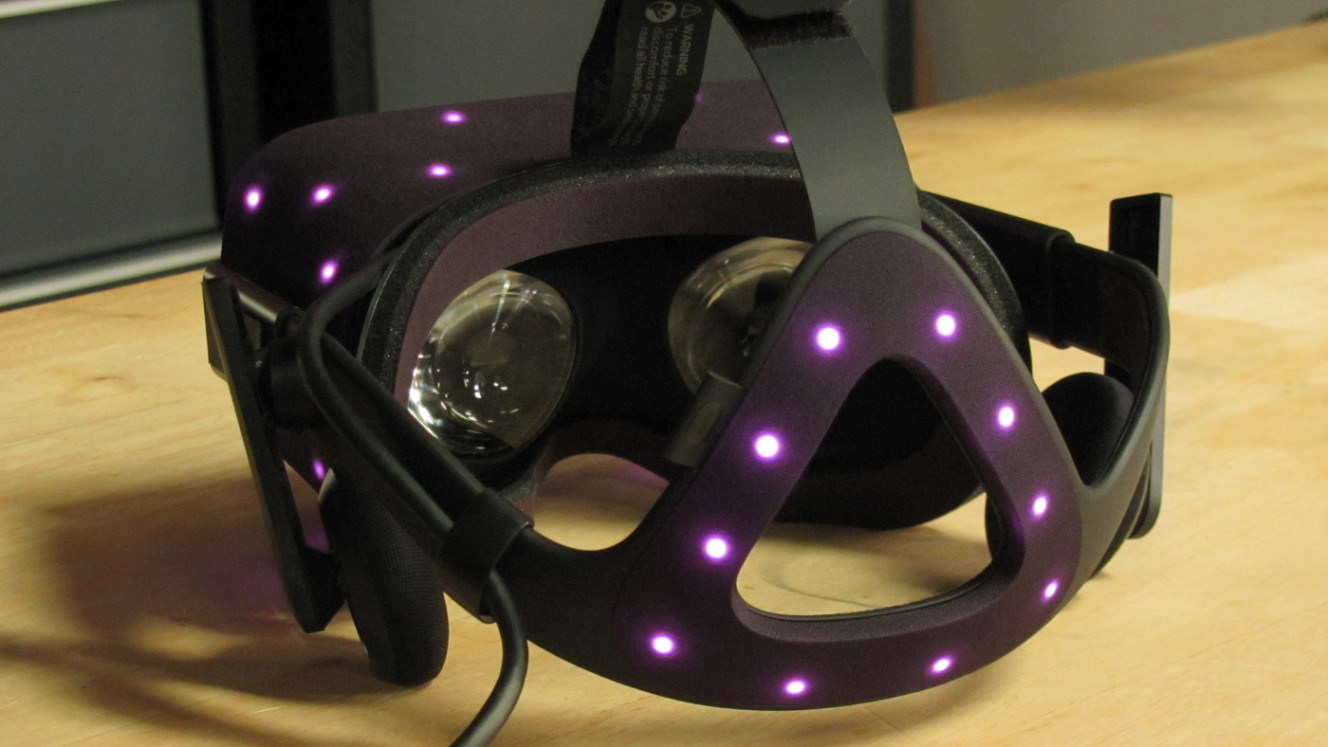

Prvou vecou, o ktorej mnohí netušia je to, že na tele okuliarov Oculus Rift je ukrytých množstvo IR senzorov, ktoré slúžia na snímanie polohy hlavy. iFixit ich odfotil infračerveným fotoaparátom. Sú nielen z prednej strany, ale aj v zadnej časti na držiaku.

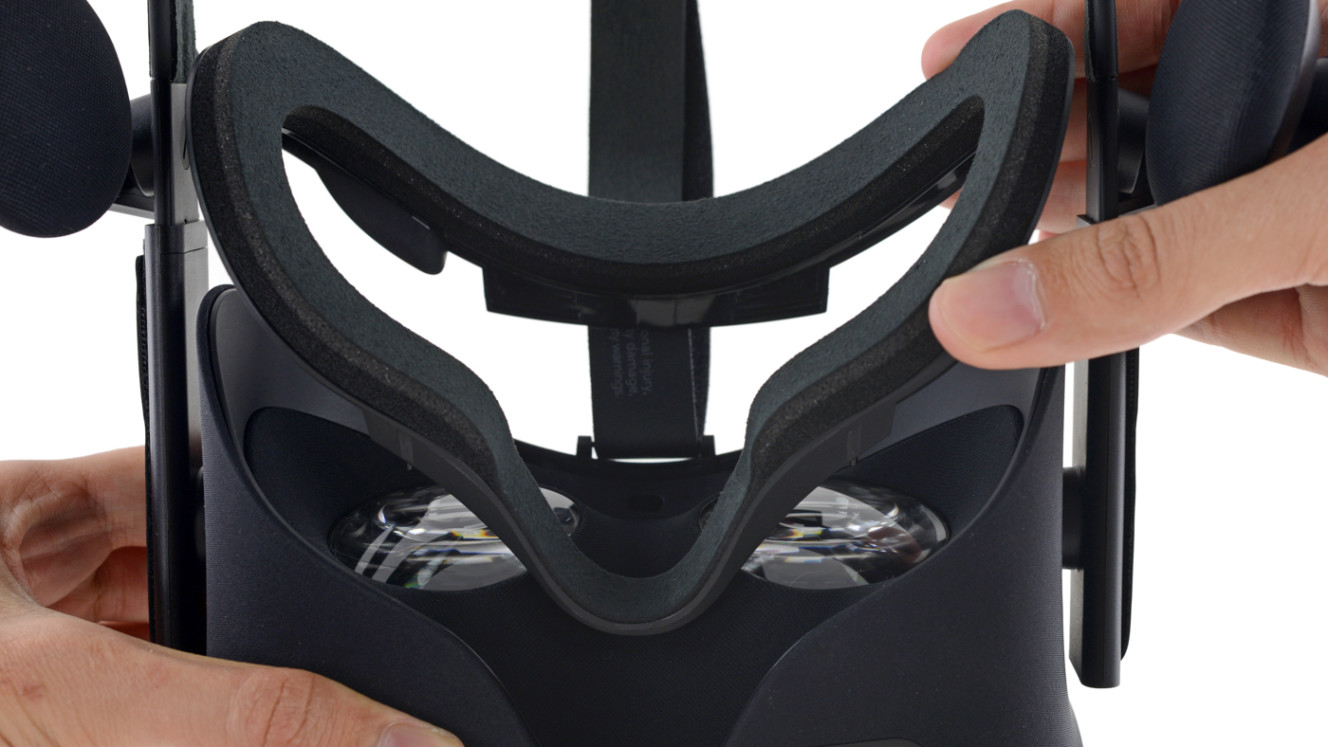

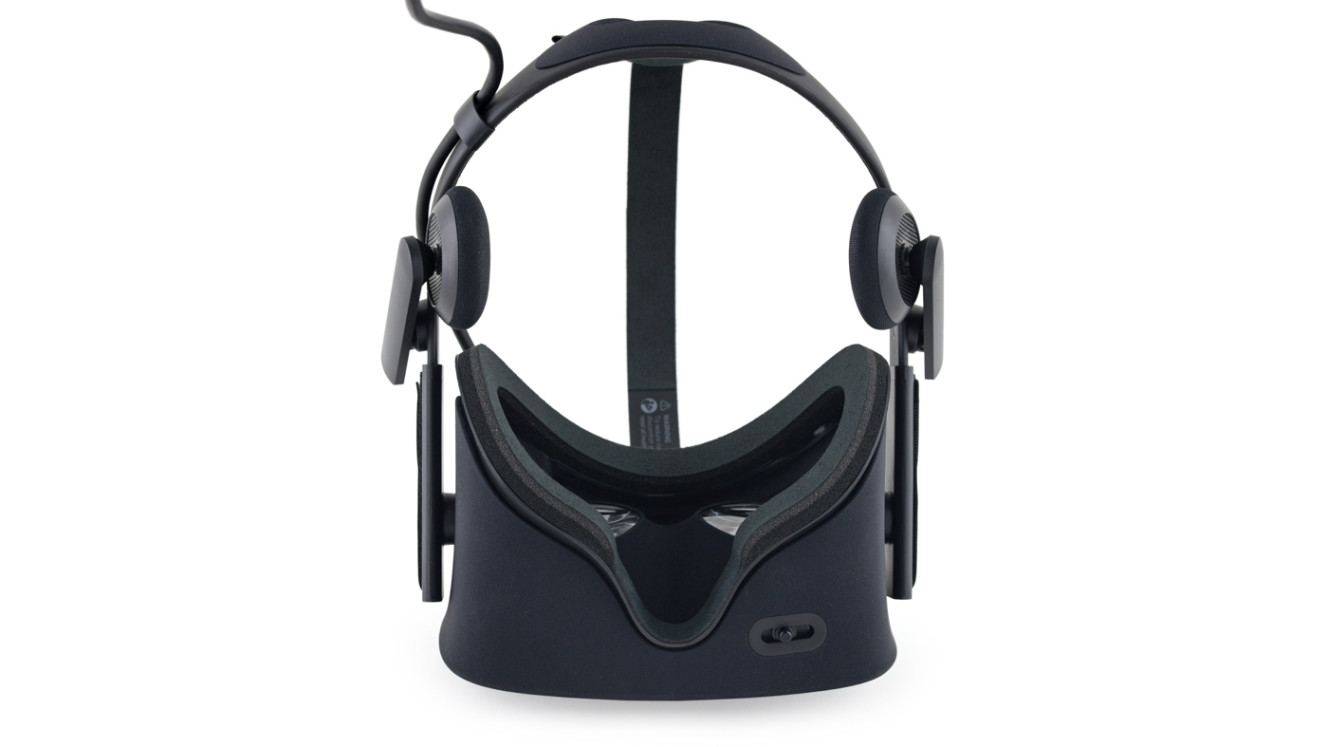

Pri rozoberaní je prvá na rade mäkká pena.

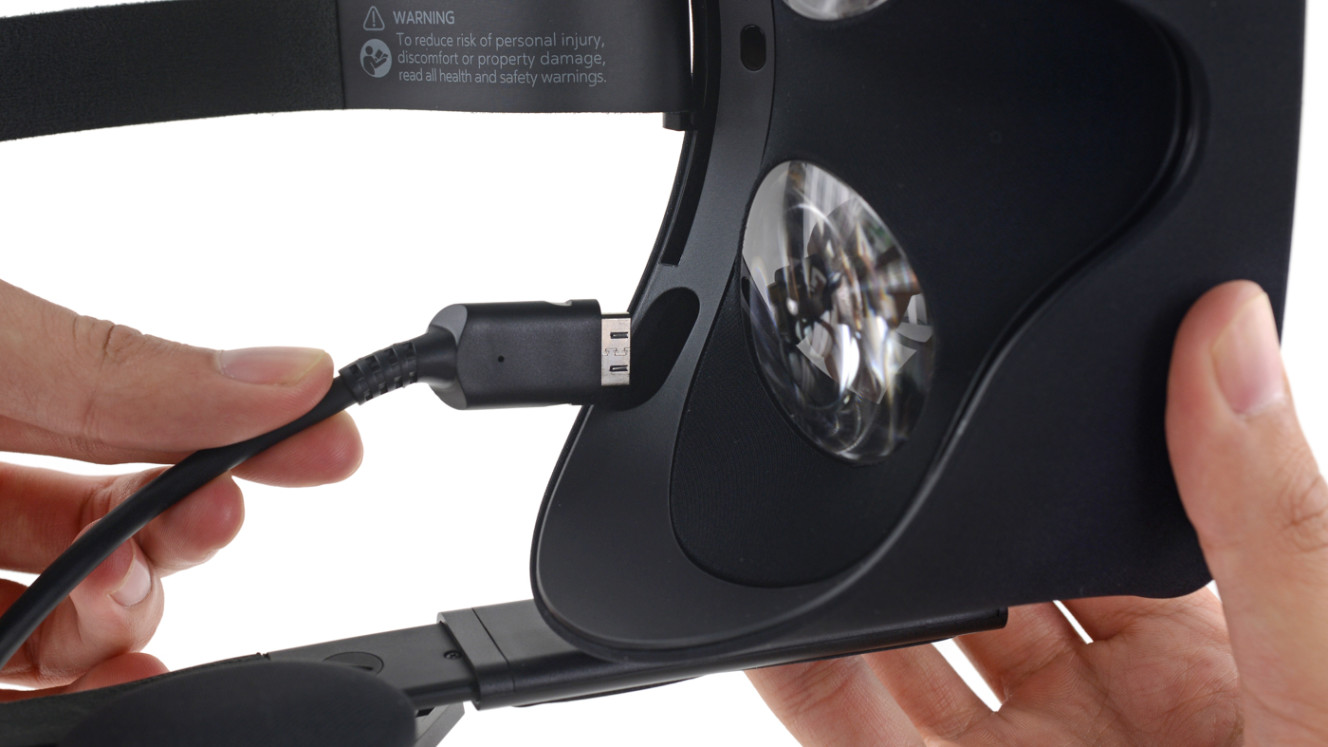

Pokračuje kábel…

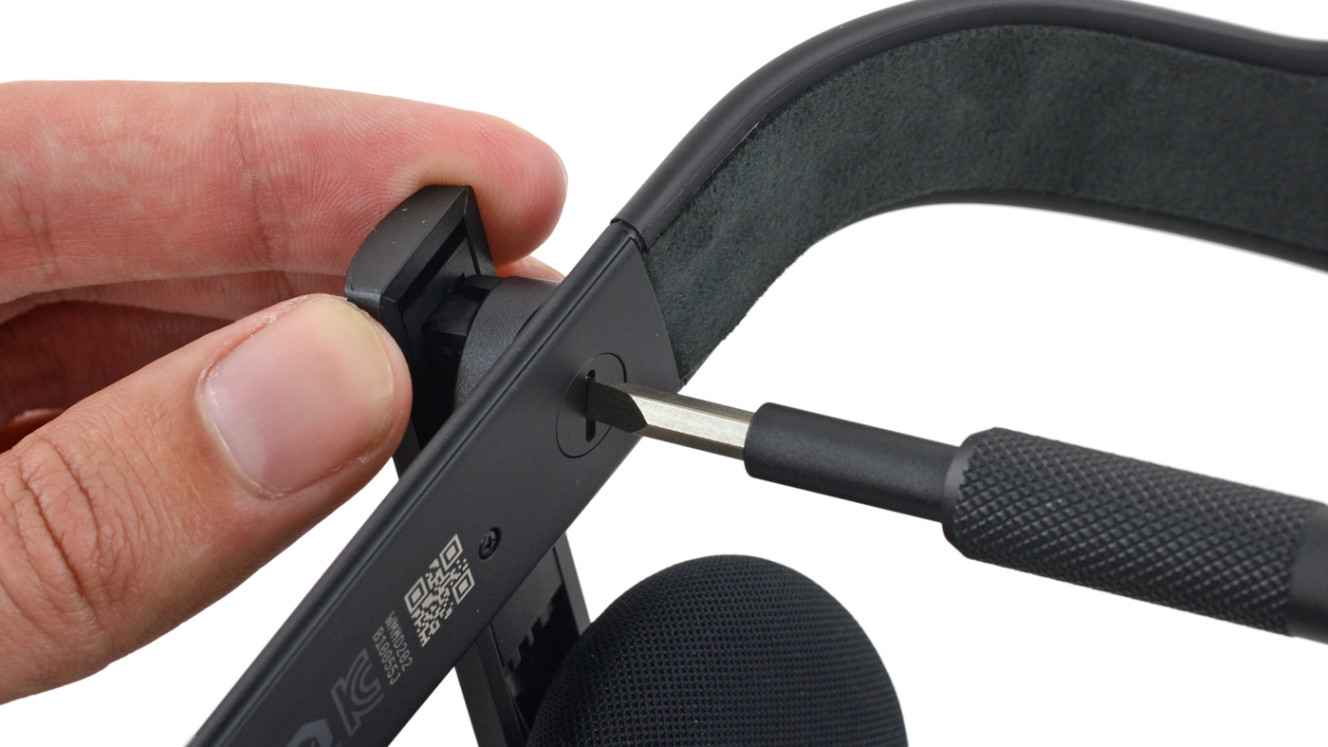

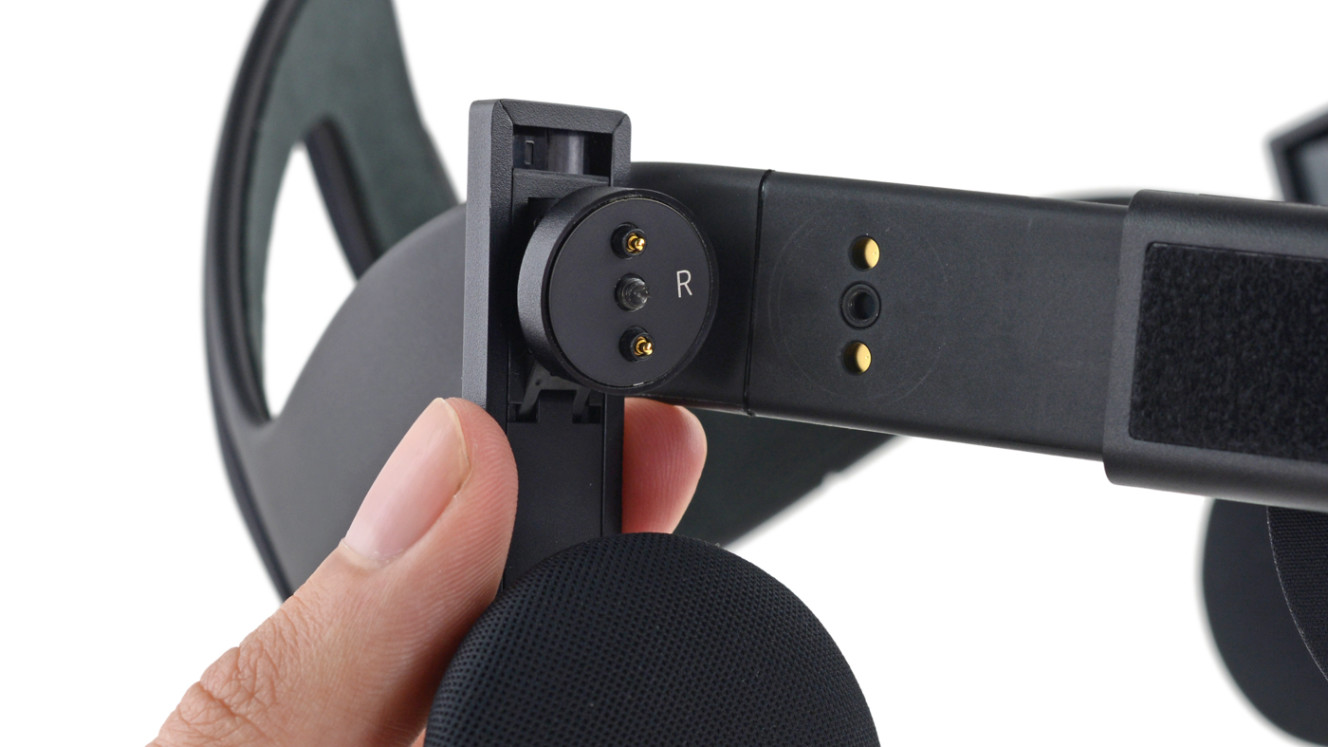

A slúchadlá. Tie drží jednoduchá skrutka.

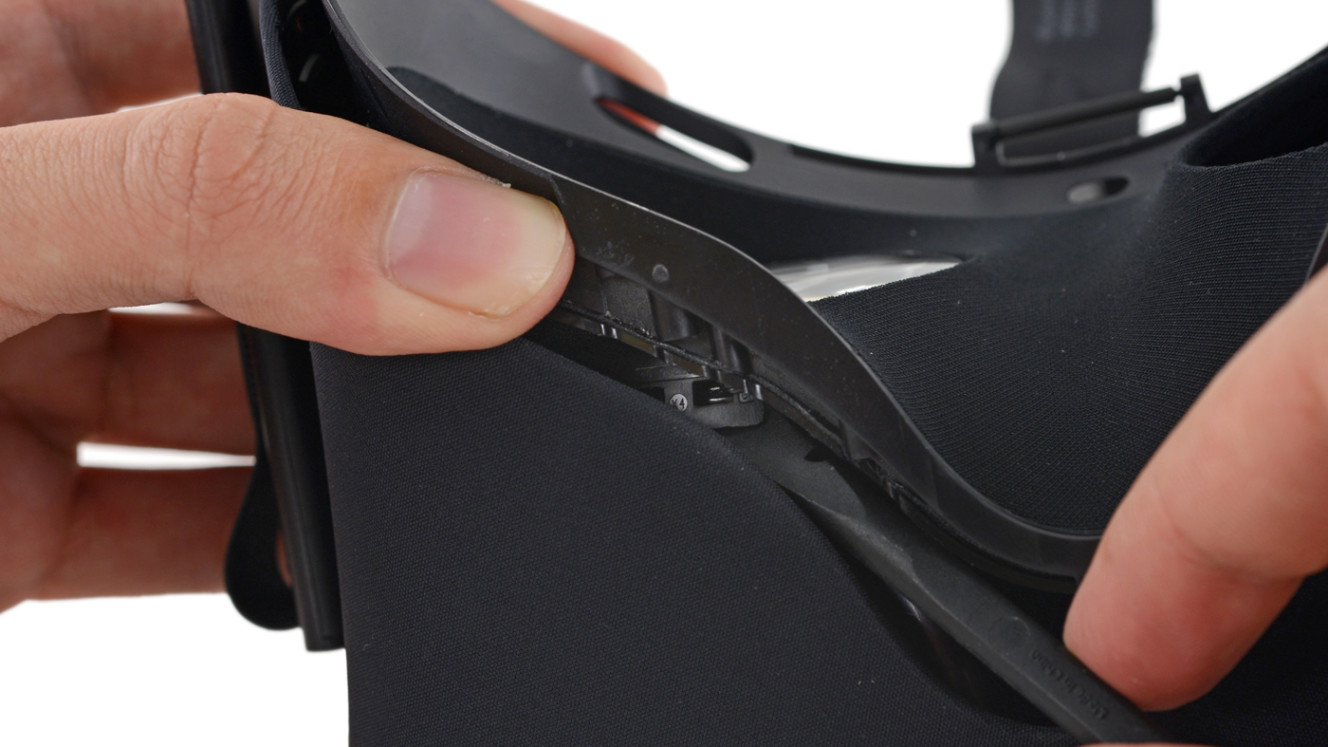

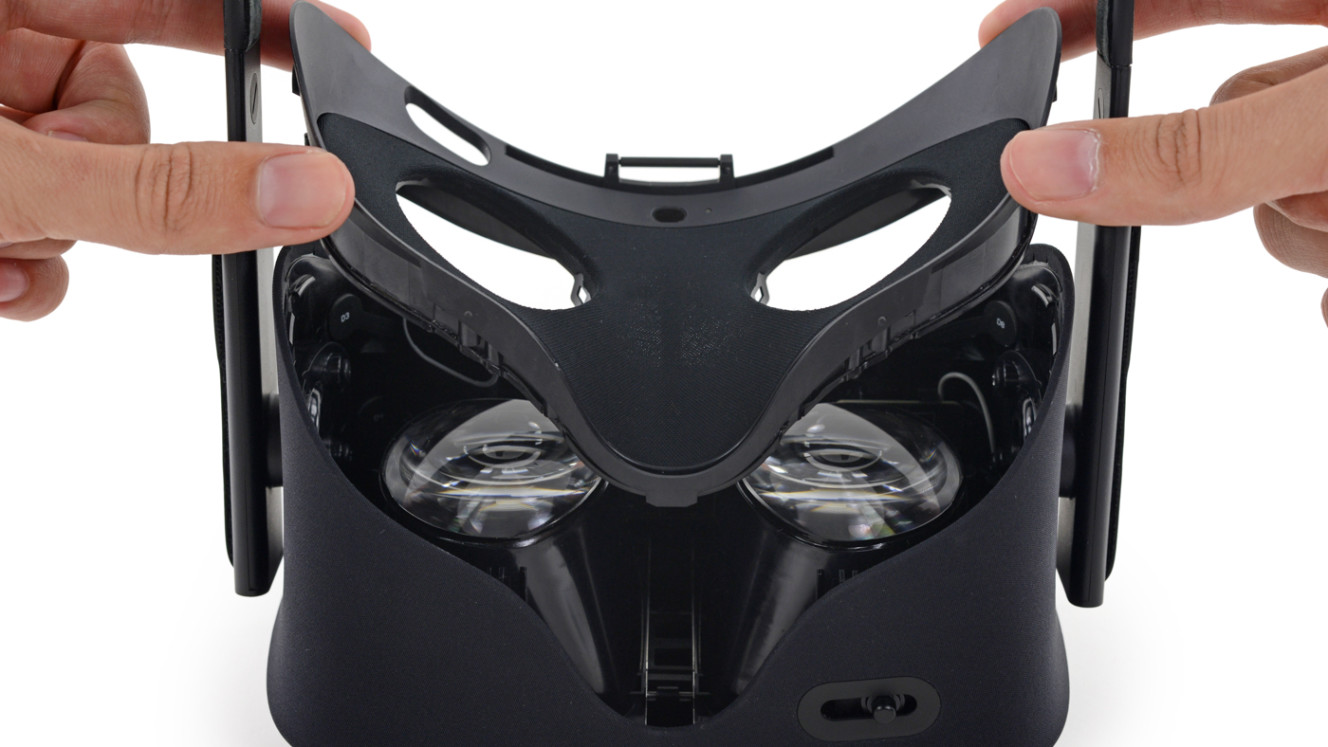

Nasleduje plastový rám s látkovou výplňou.

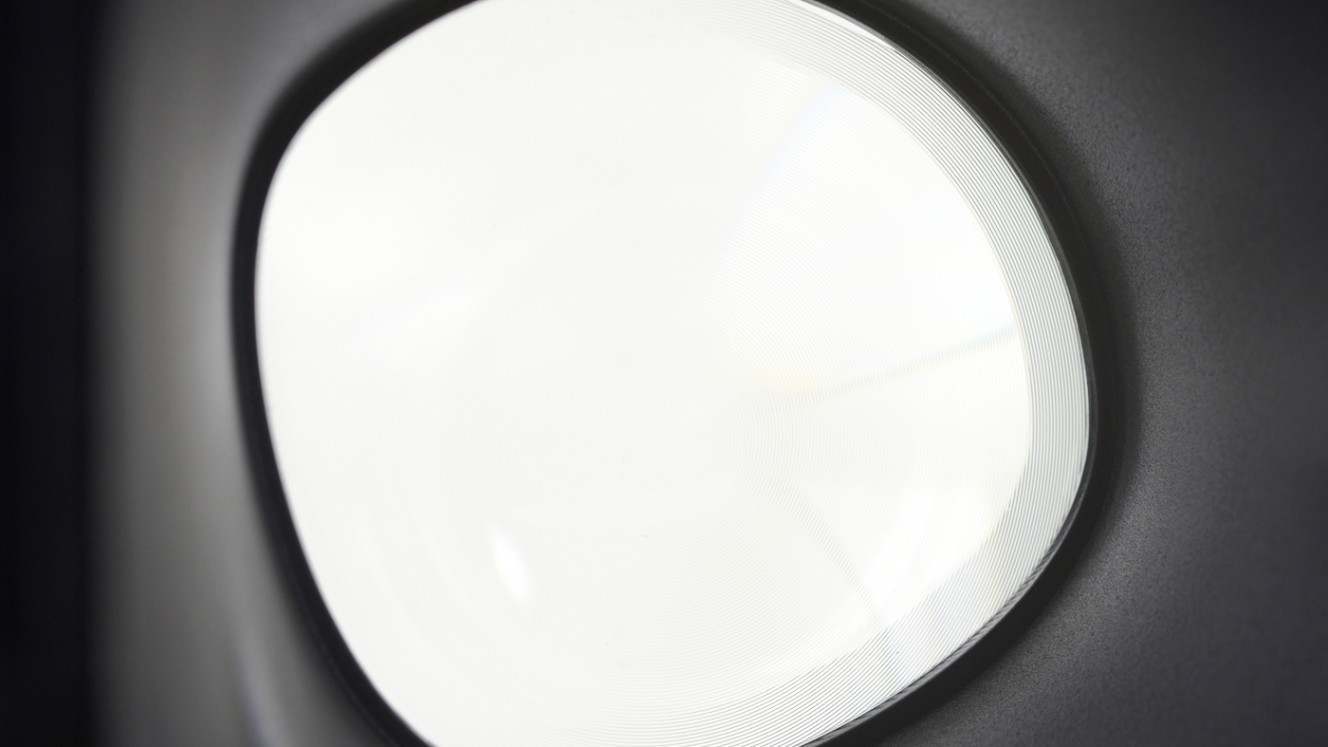

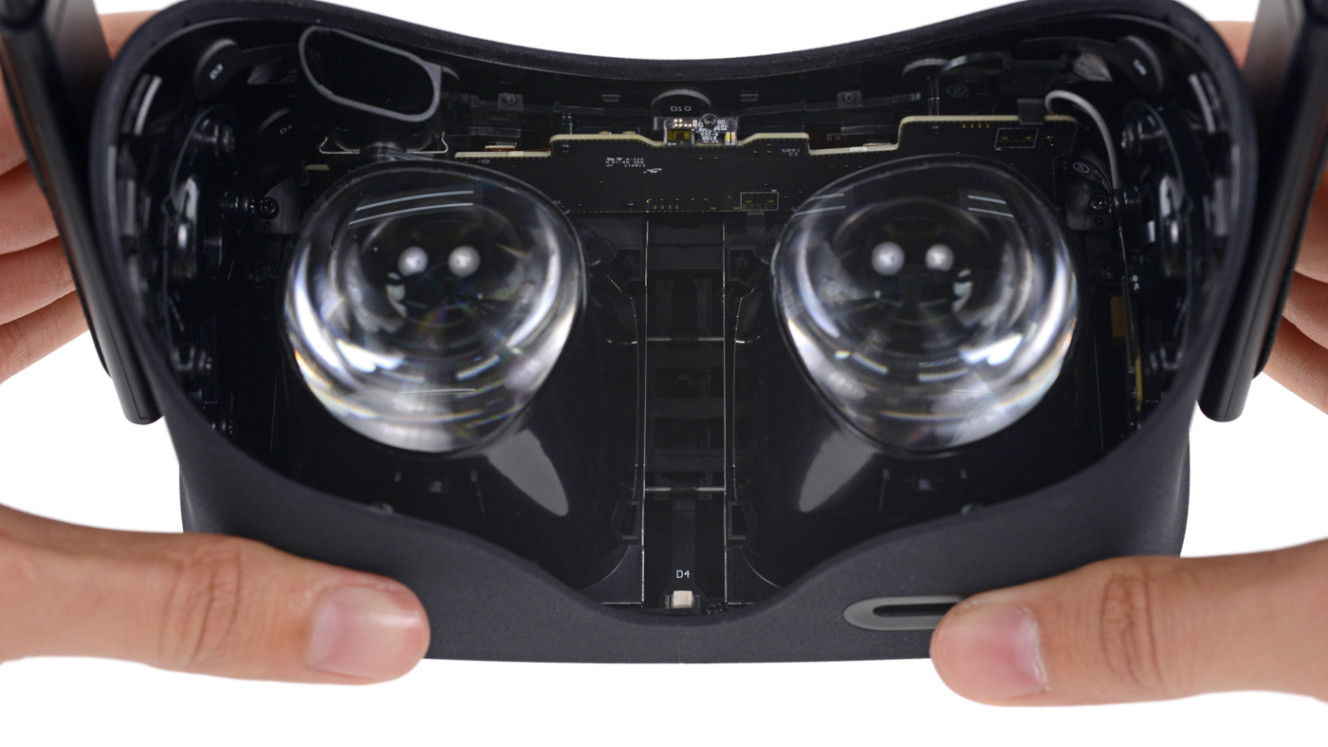

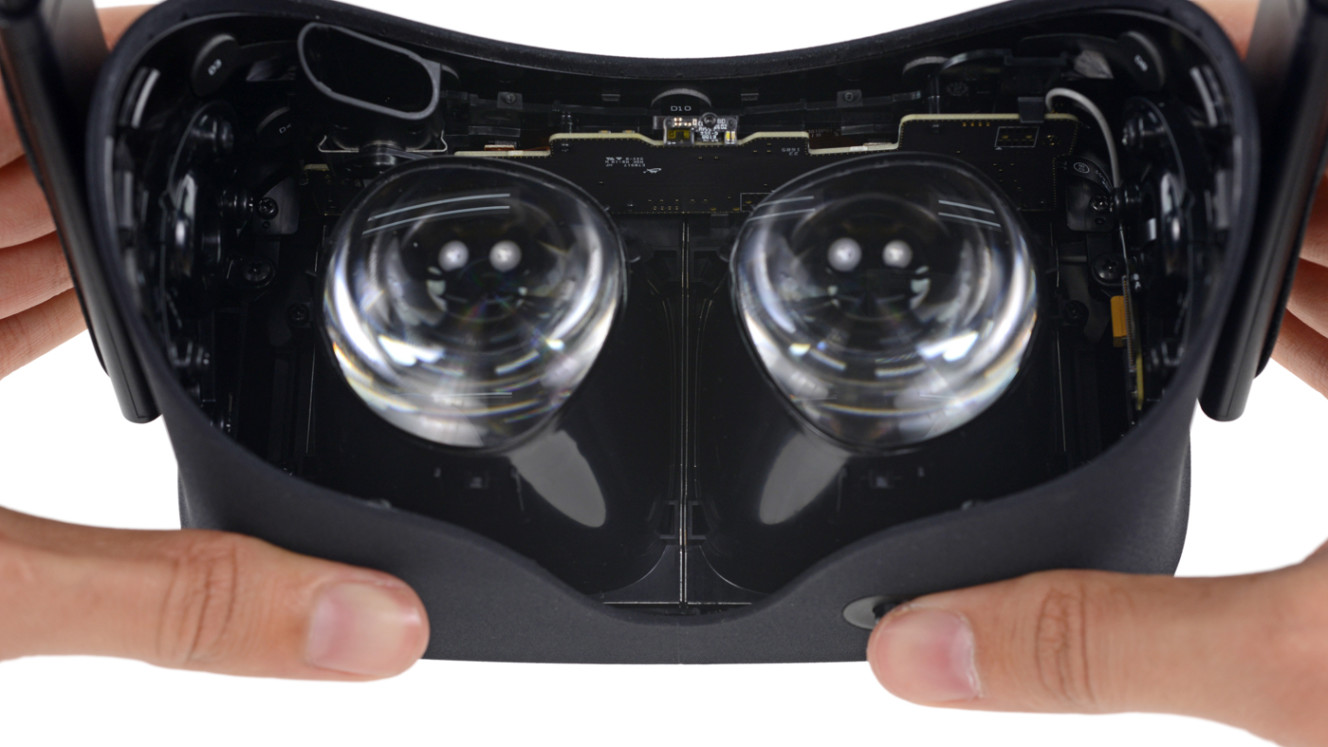

Po jeho vybratí už jasne vidieť, aké veľké šošovky sú vo vnútri
Šošovky pritom nemajú klasický kruhový tvar, ale takýto deformovaný pre lepšie zobrazenie obrazu.

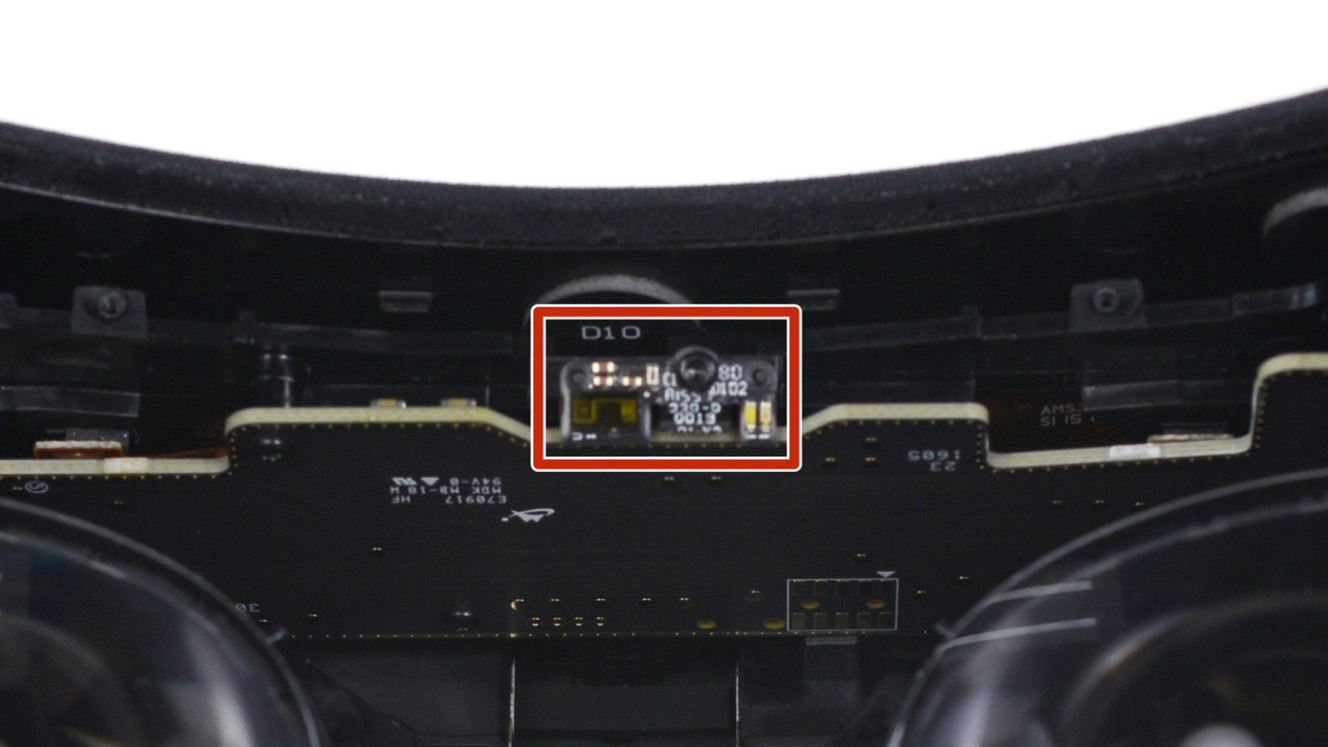

Svetelný senzor nad šošovkami sleduje, či máte Oculus na hlave, alebo nie.

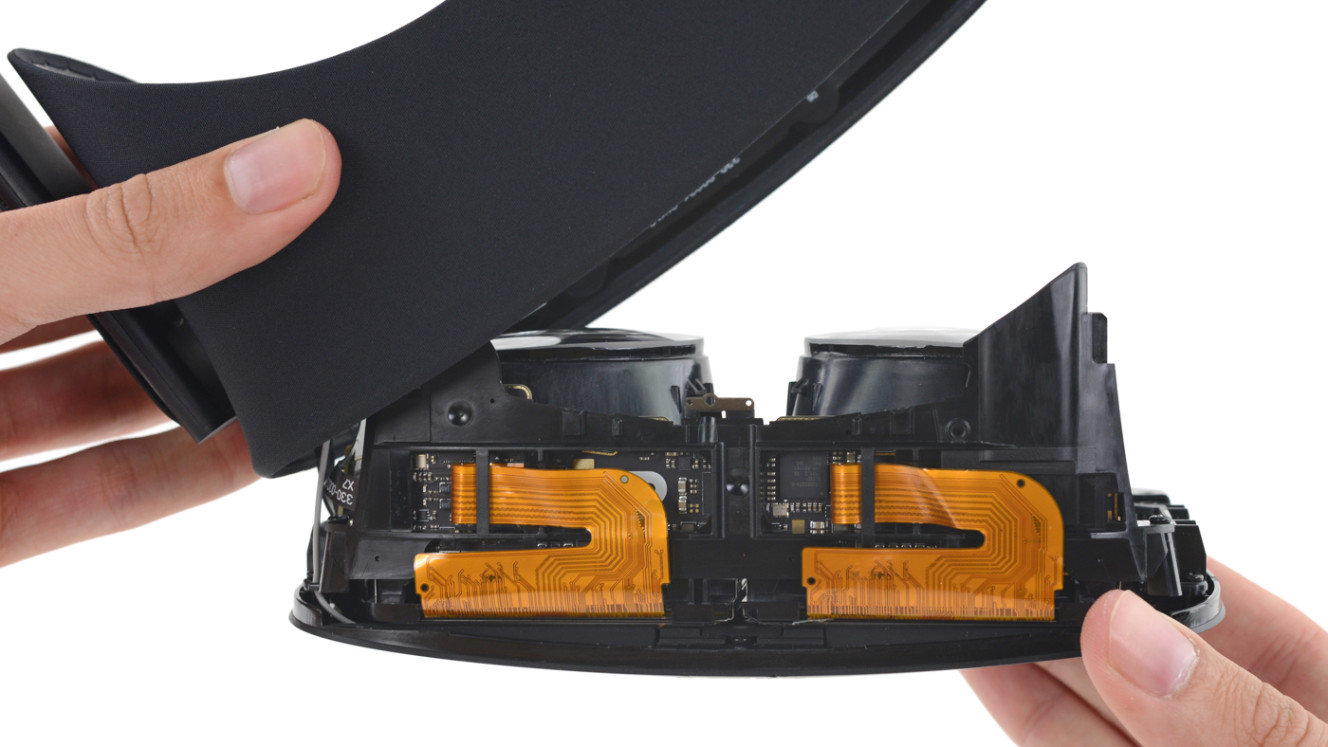

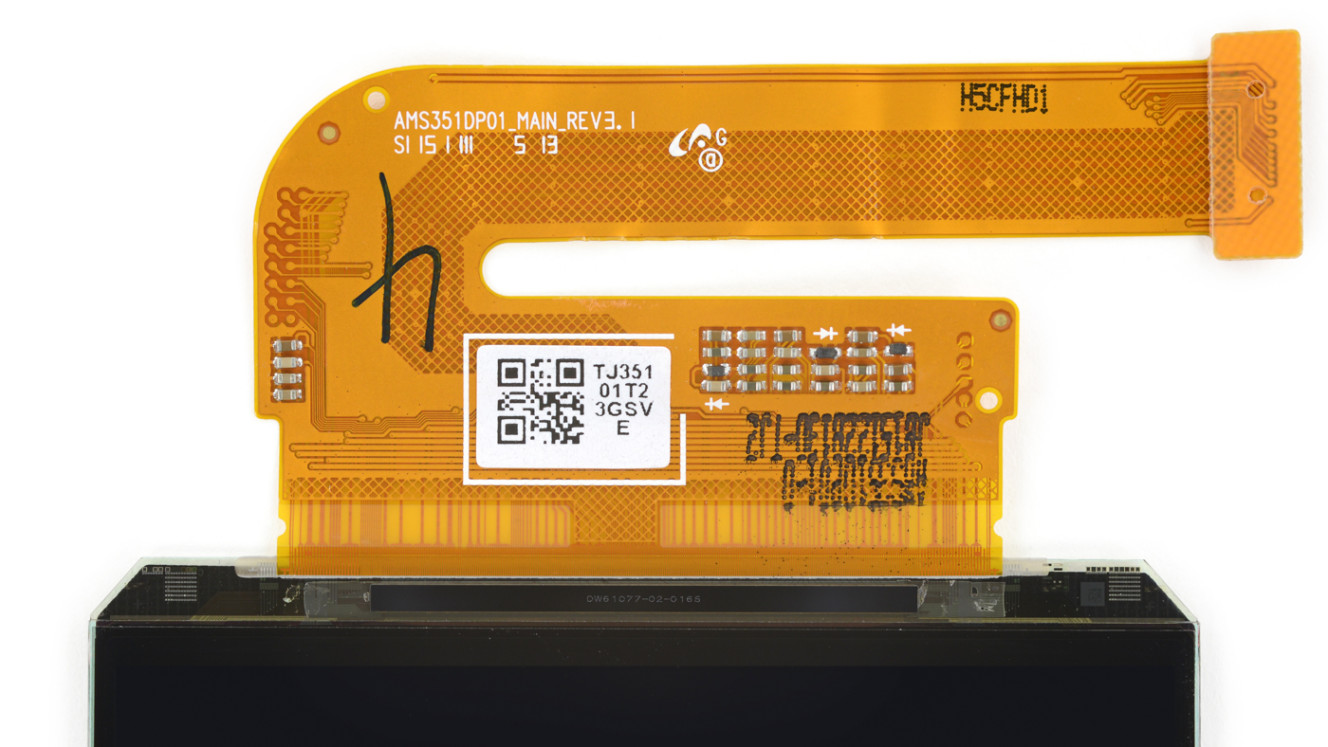

Dvojica flex káblov pripojených k šošovkám, resp. ich displejom a „matičnej doske“.

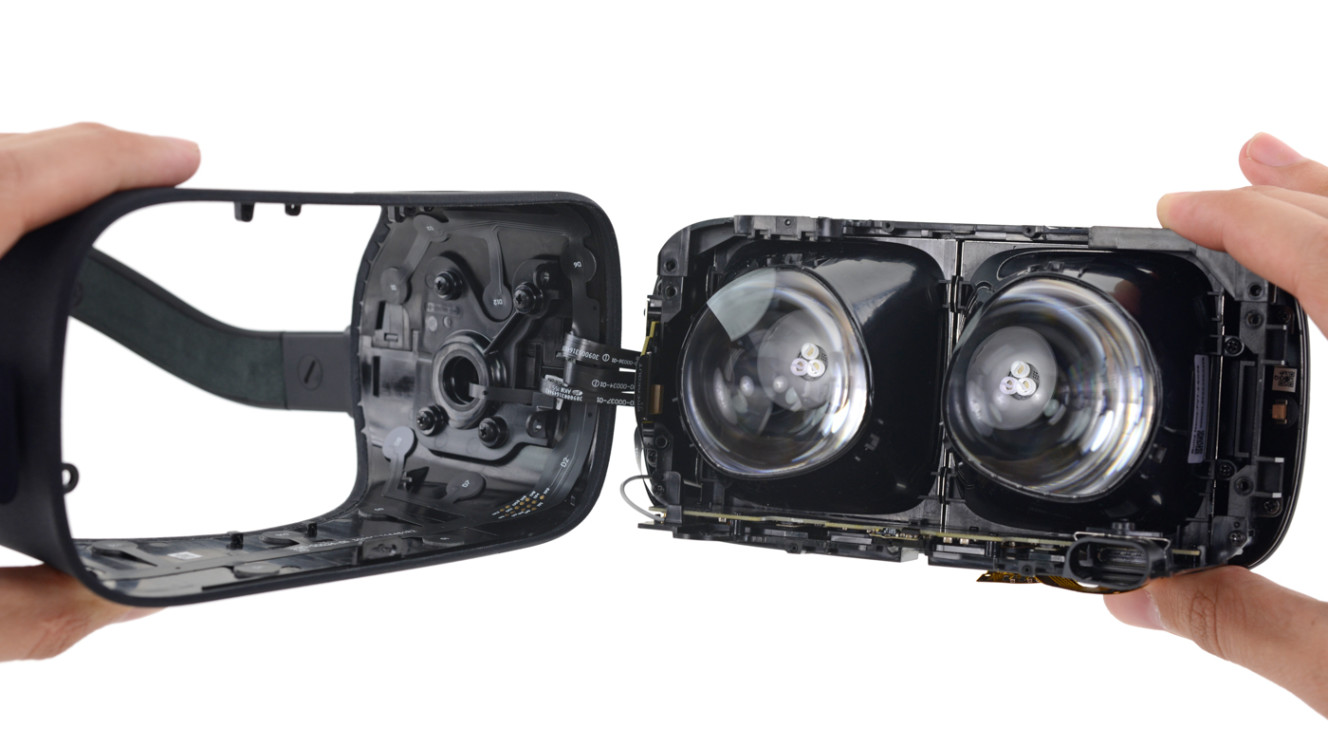

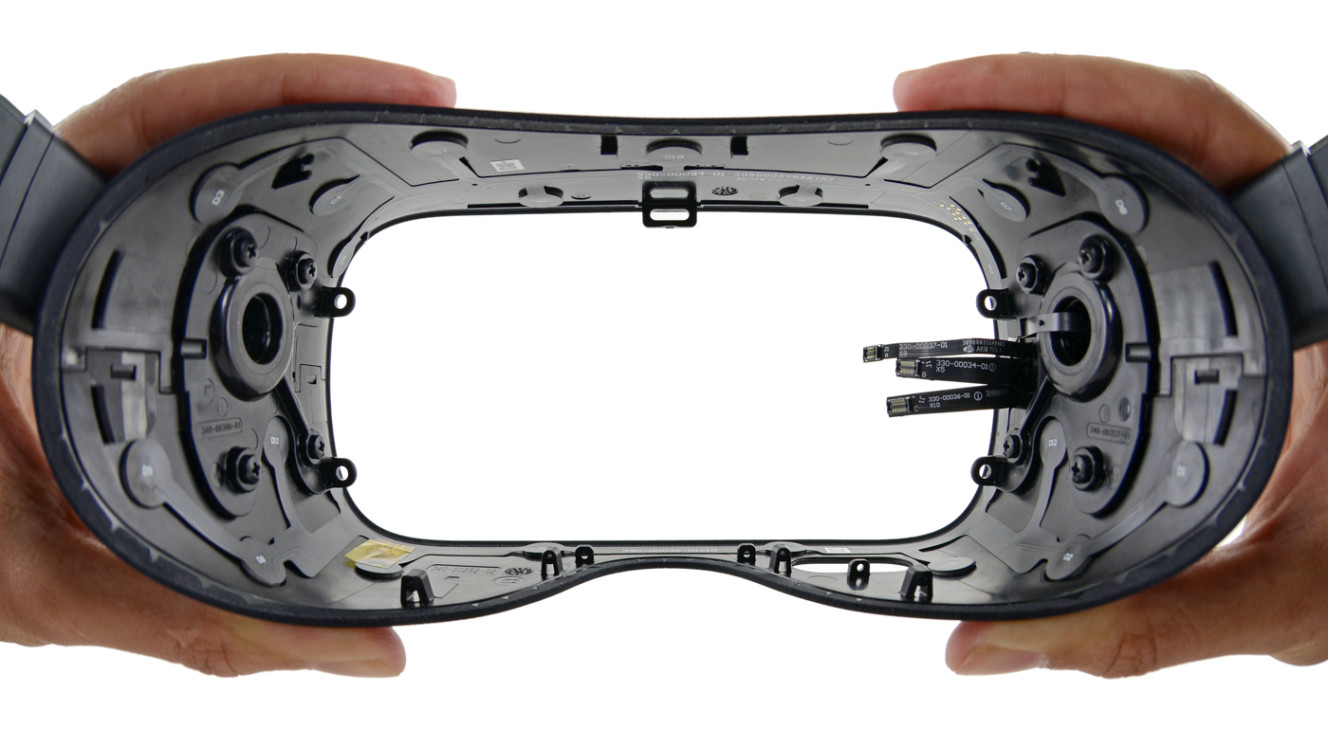

Ďalšie káble sú pripojené na plastový kryt Oculus Rift.

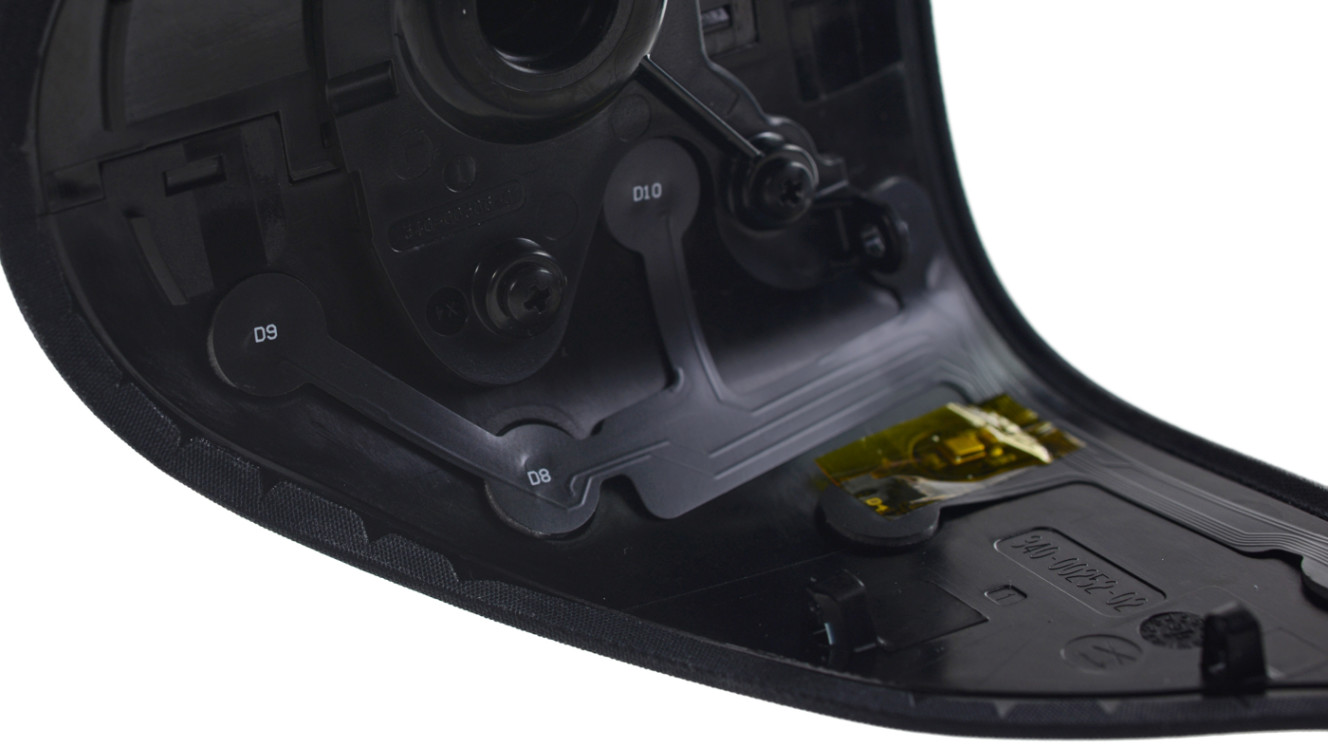

Na vnútornej strane plastového puzdra sú jasne viditeľné miniatúrne IR diódy.
iFixit objavil vo vnútri aj „skrytý“ mikrofón, ktorý slúži ako handsfree počas hrania hier.

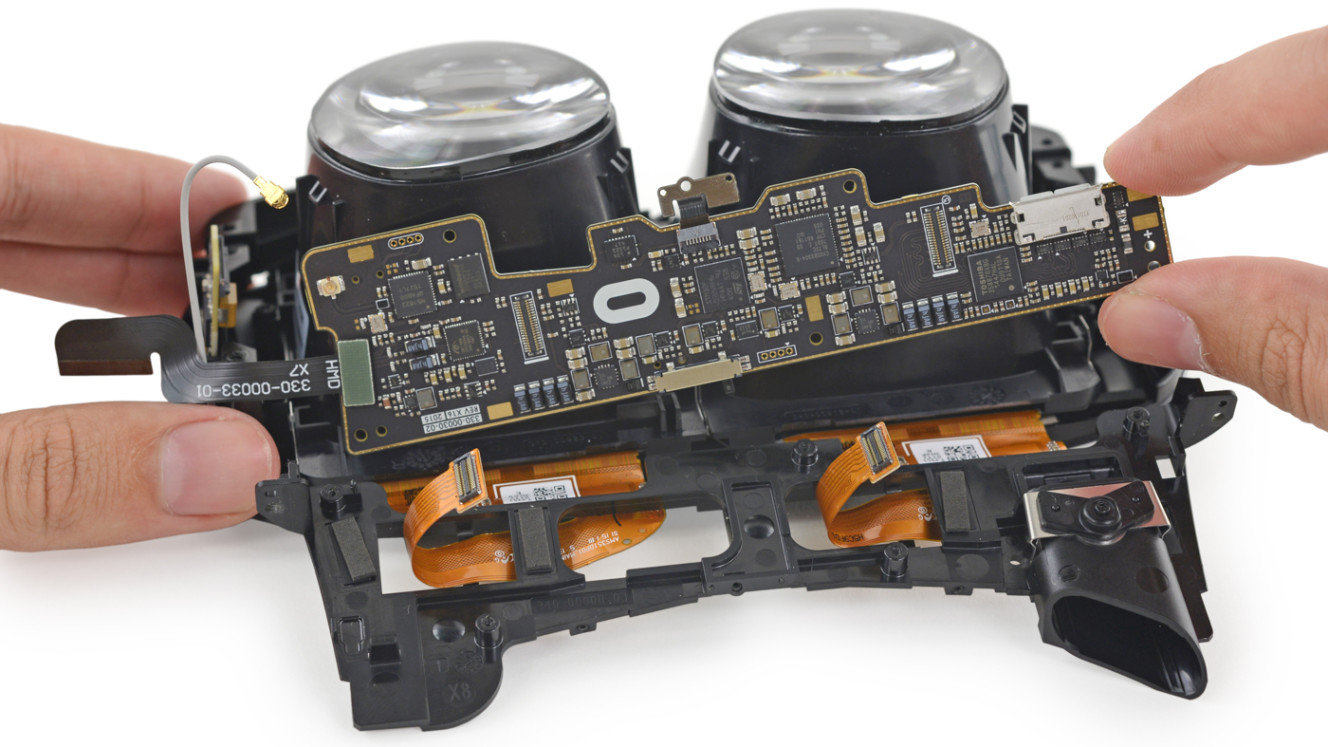

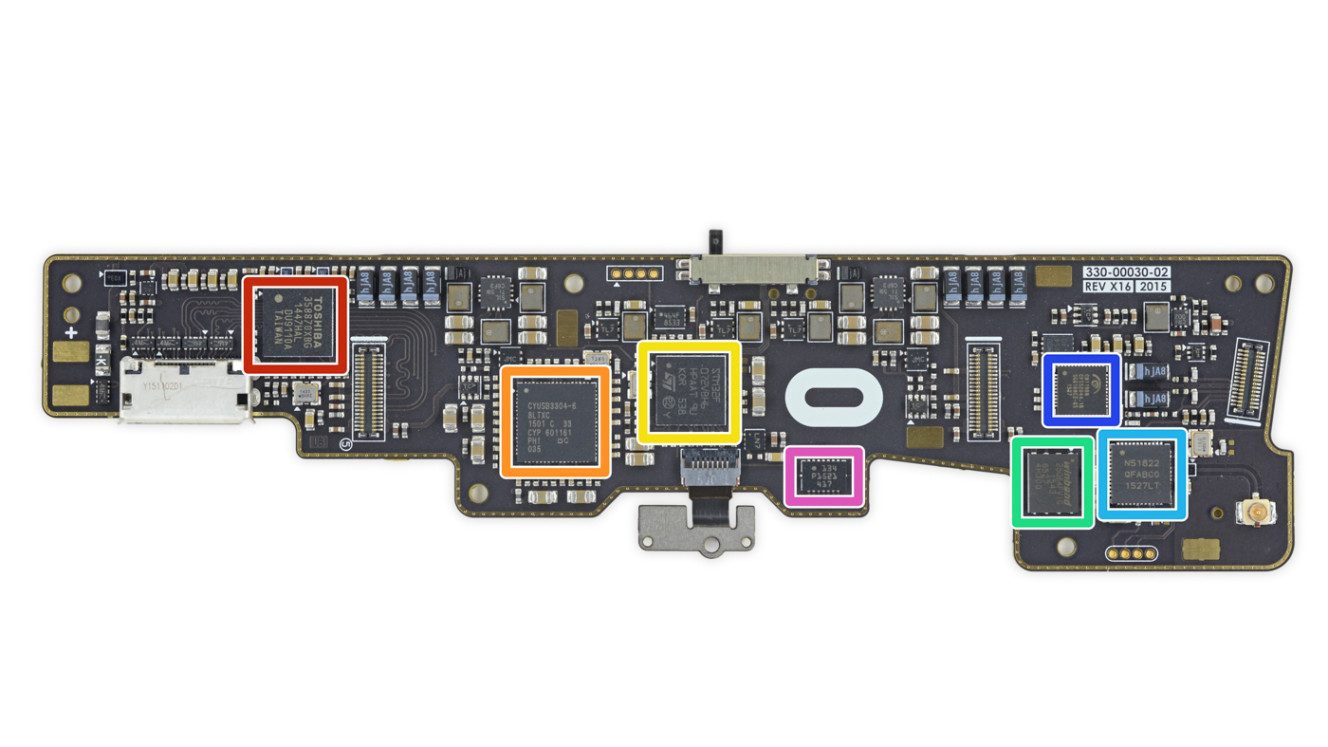

Matičná doska v plnej paráde…
Toshiba TC358870XBG 4K HDMI to MIP Dual-DSI Converter (červený štvorec), Cypress CYUSB3304 USB 3.0 Hub Controller (oranžový), ST Microelectronics STM32F072VB ARMCortex-M0 32-bit RISC Core Microcontroller (žltý), Bosch Sensortec BMI055 6-axis Inertial Sensor (fialový), Winbond W25Q64FVIG 64 Mb Serial Flash Memory (zelený), CMedia CM119BN USB Audio Controller (modrý), Nordic Semiconductor nRF51822Bluetooth Smart and 2.4GHz proprietary SoC (tyrkysový).

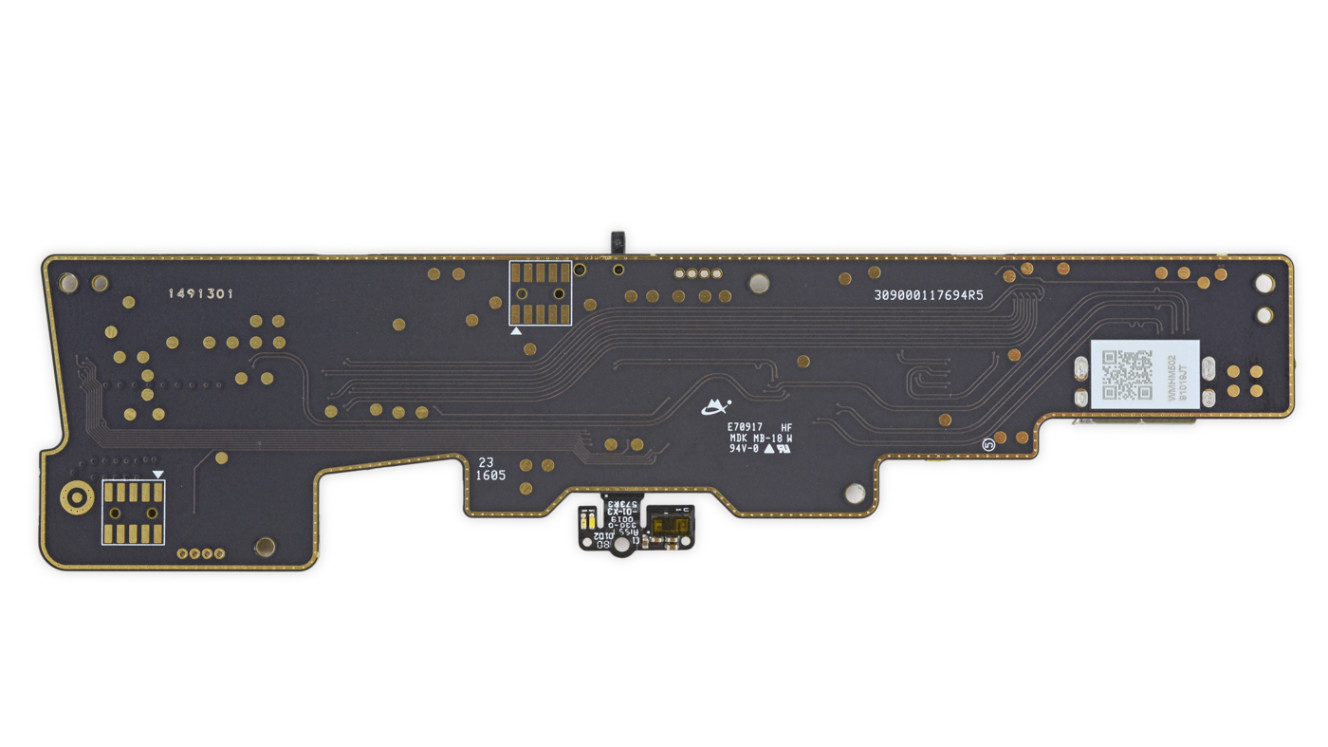

Z opačnej strany matičnej dosky nie je prakticky nič.

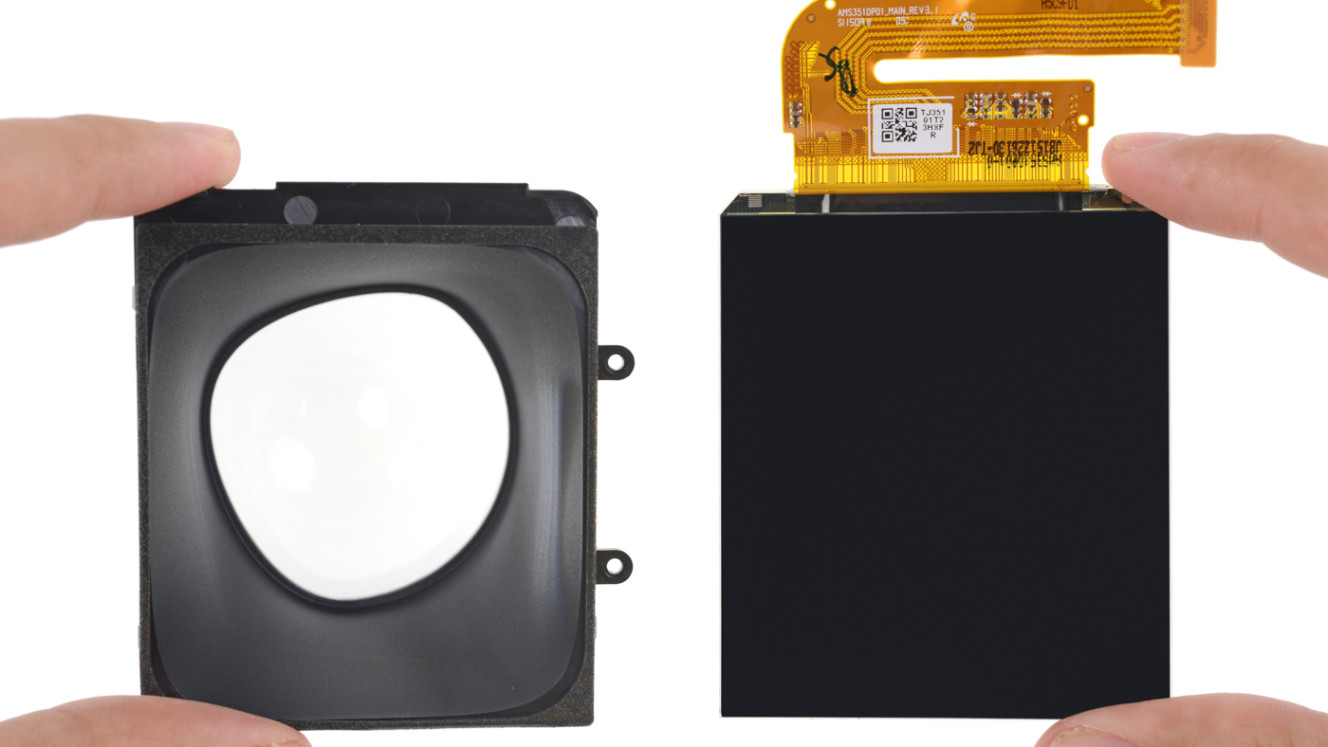

Jedna z dvojice šošoviek aj s OLED displejom.
OLED displej má 90 mm a hustotu pixlov na úrovni 456 PPI. Taký Samsung Galaxy S7 má 576 PPI.

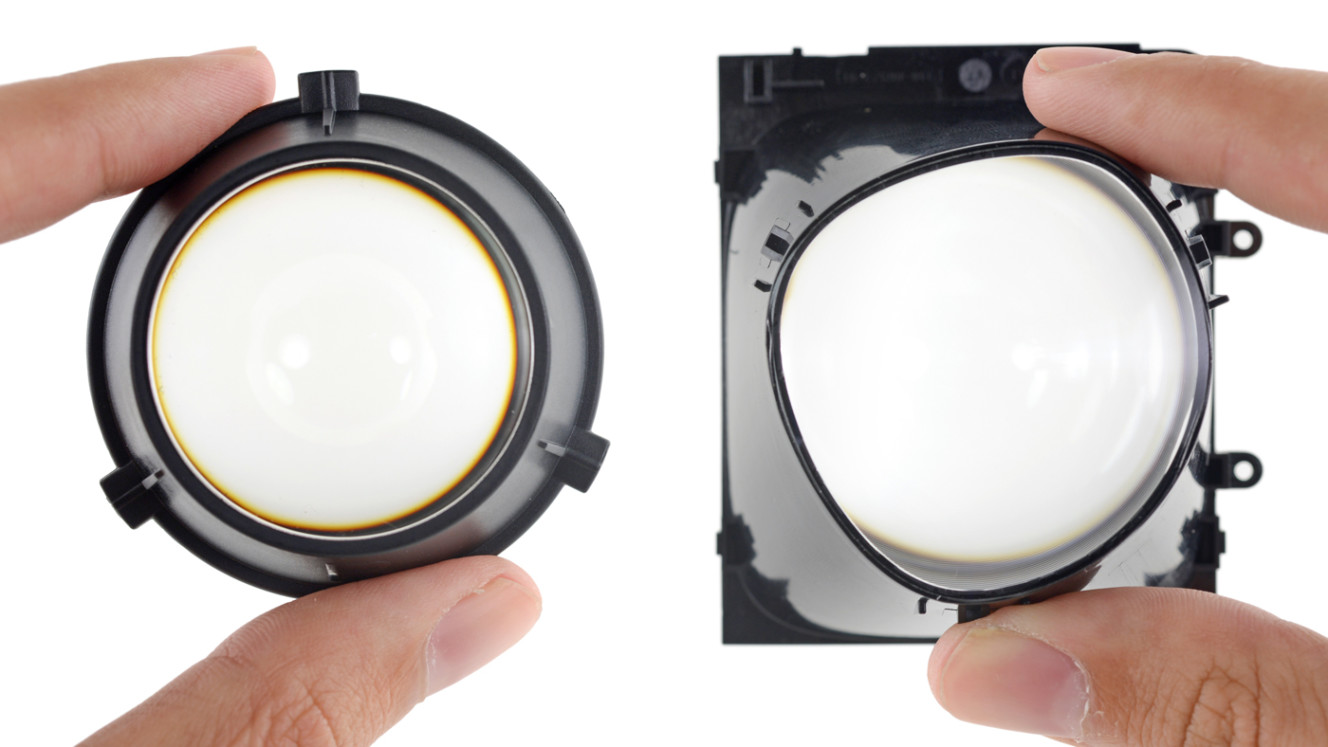

Vľavo je šošovka zo staršej verzie Oculus Rift, vpravo nová šošovka.

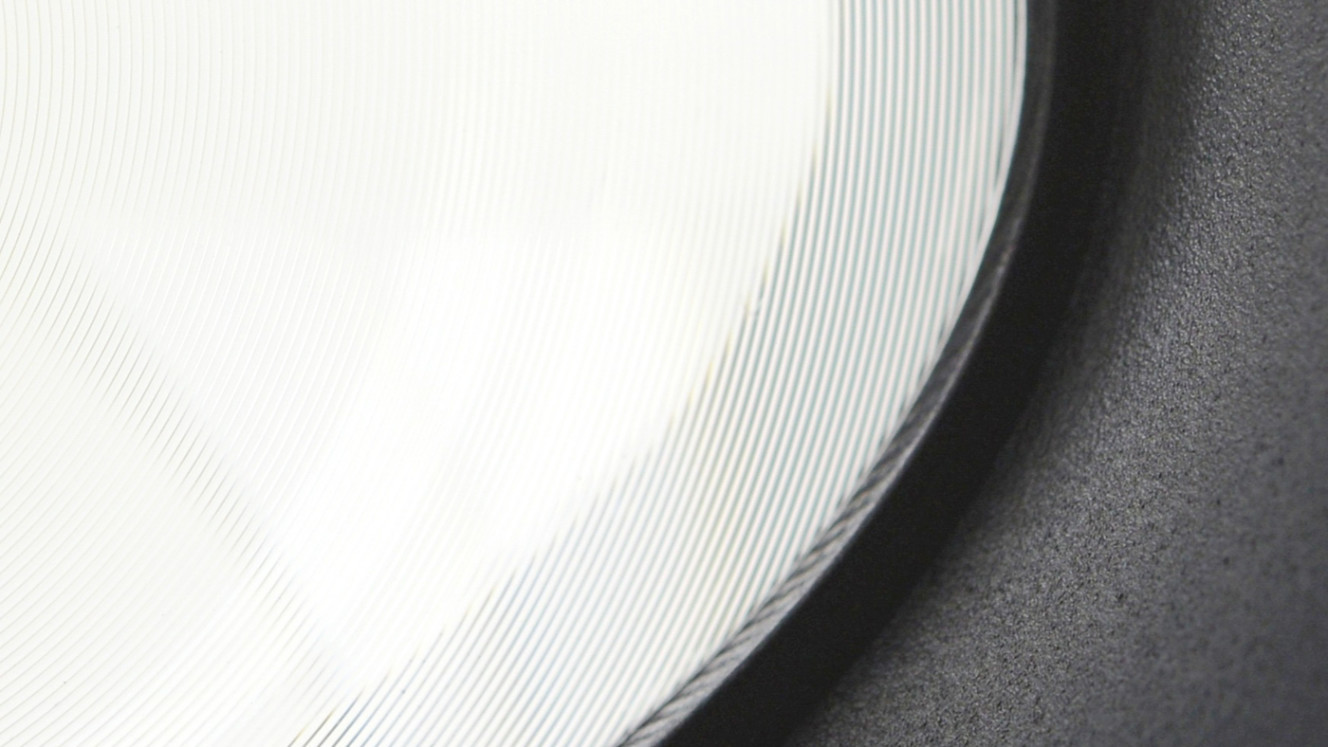

Šošovky sú špeciálne navrhnuté tak, aby pri menšej hrúbke a nižšej hmotnosti ponúkali čo najlepšiu kvalitu obrazu. Ide o tzv. Fresnelovu šošovku.

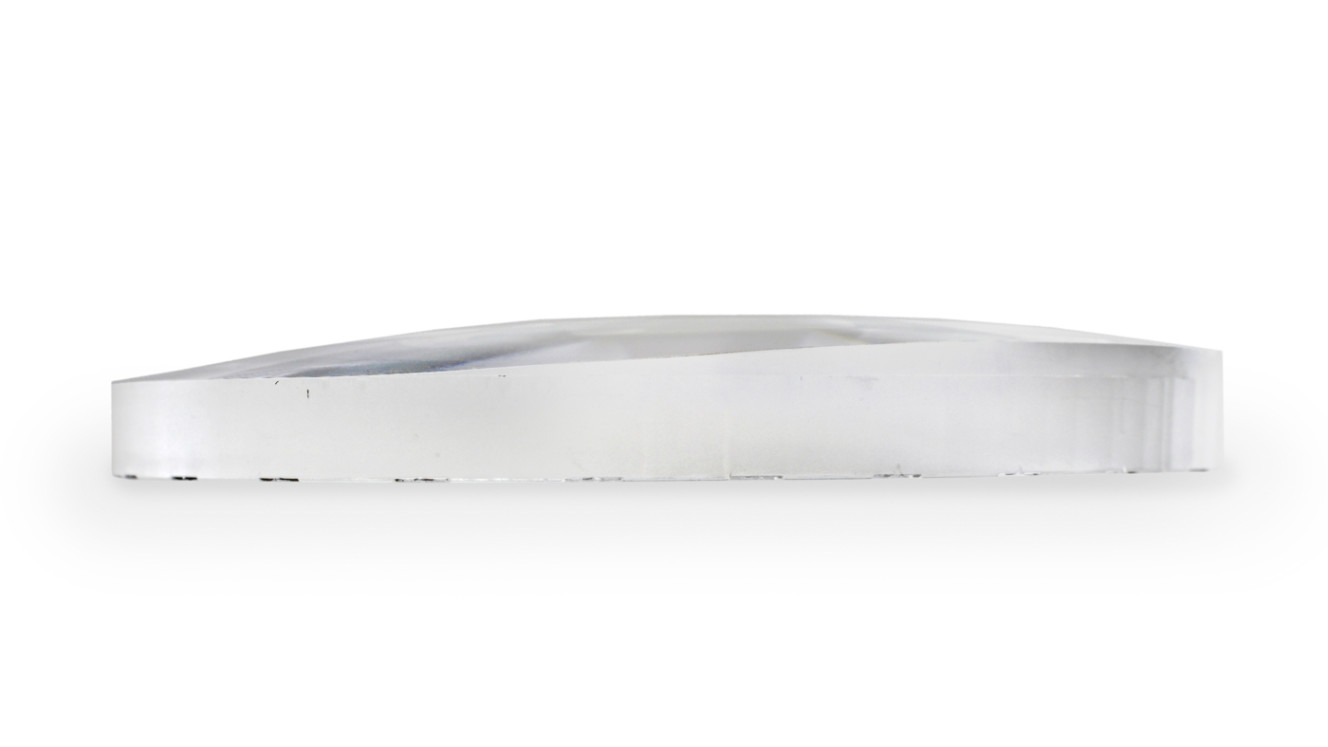

Šošovka je netypická nielen plošnými krivkami, ale aj rôznou hrúbkou.

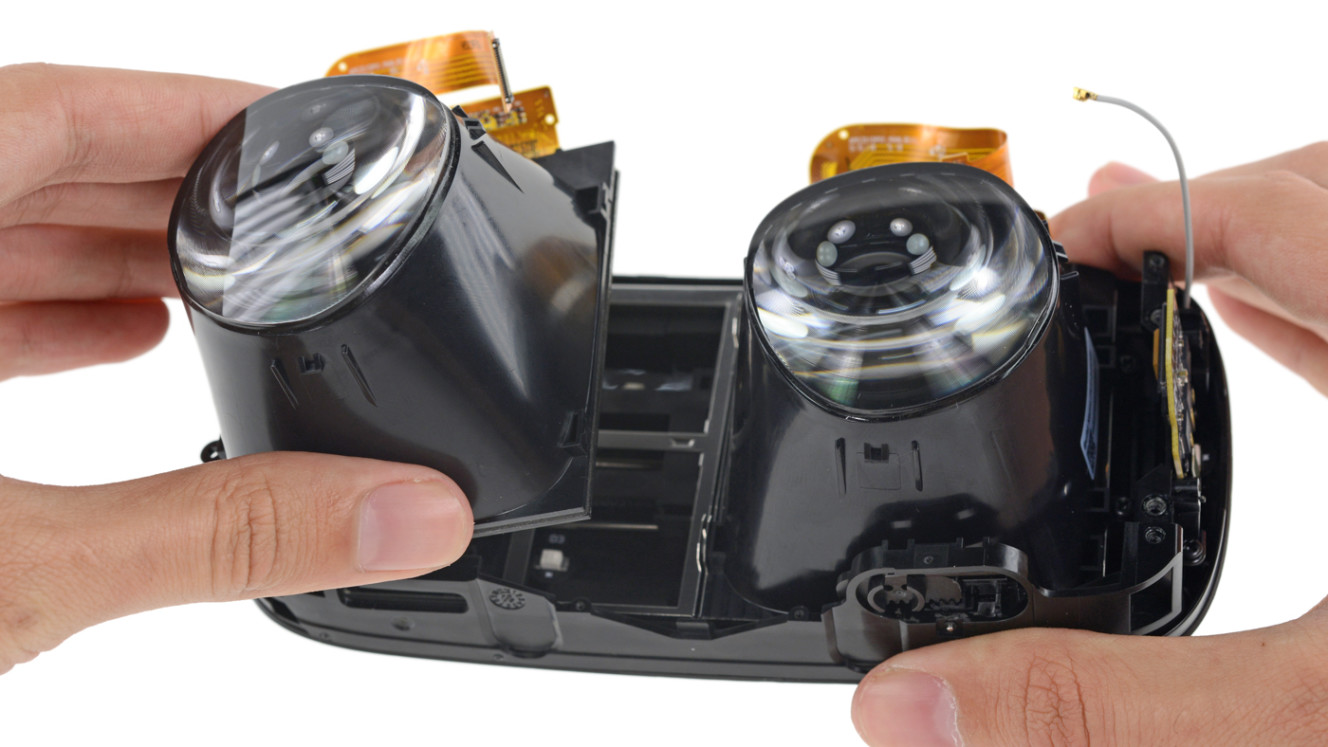

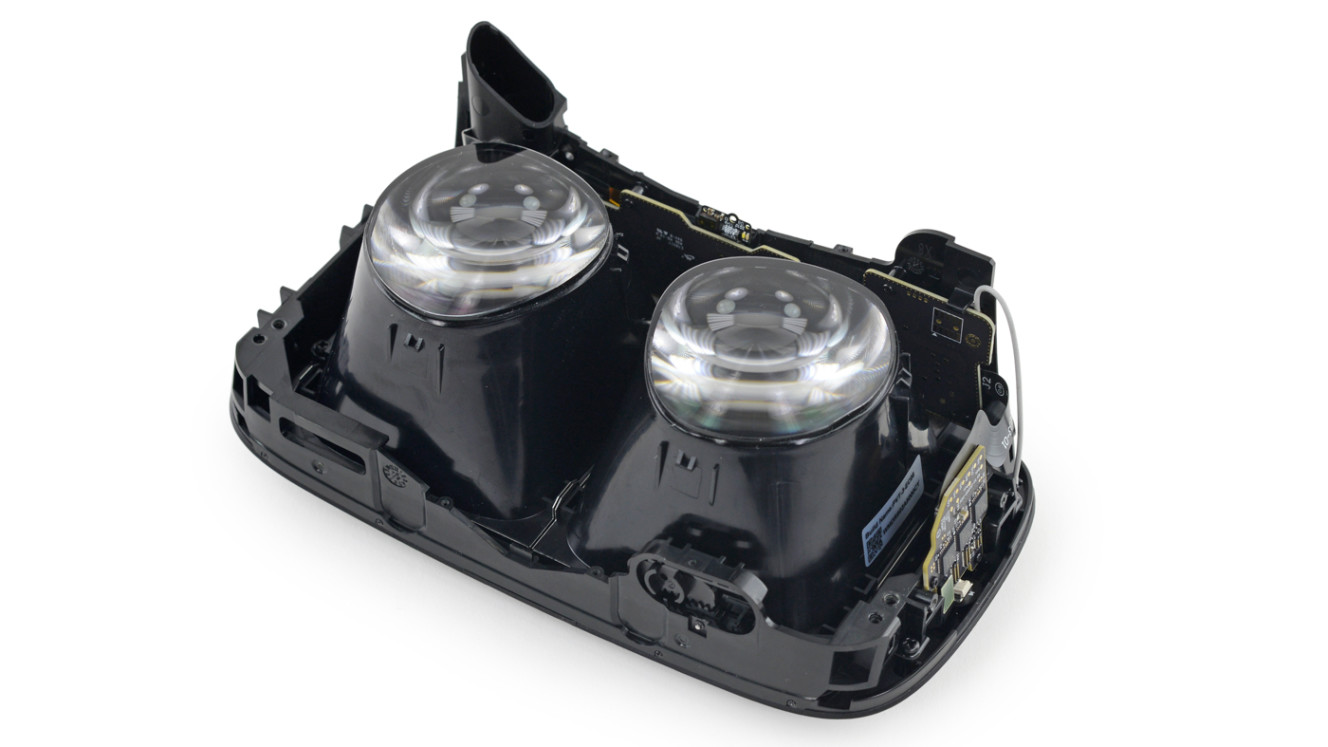

Posuvný držiak oboch šošoviek s displejmi. Vďaka posuvnému mechanizmu je možné nastaviť šošovky tak, aby sadli rôznym používateľom.

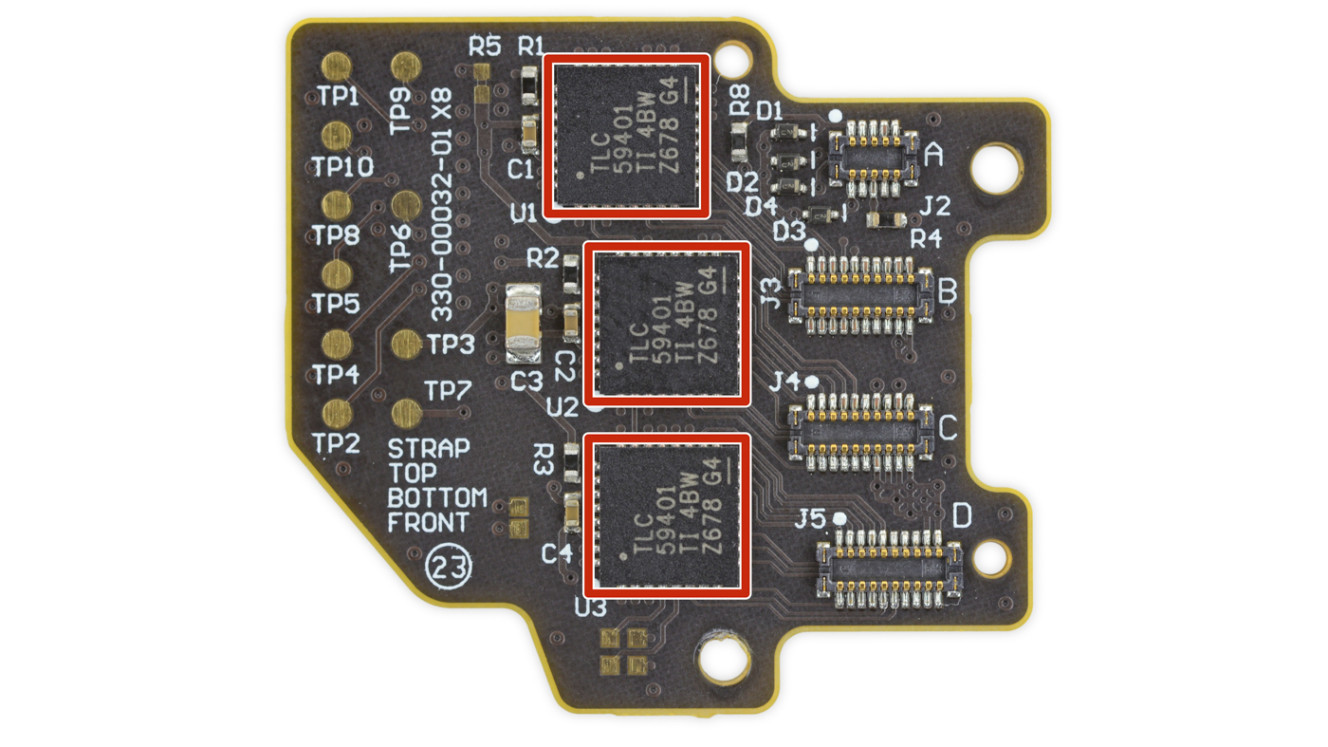

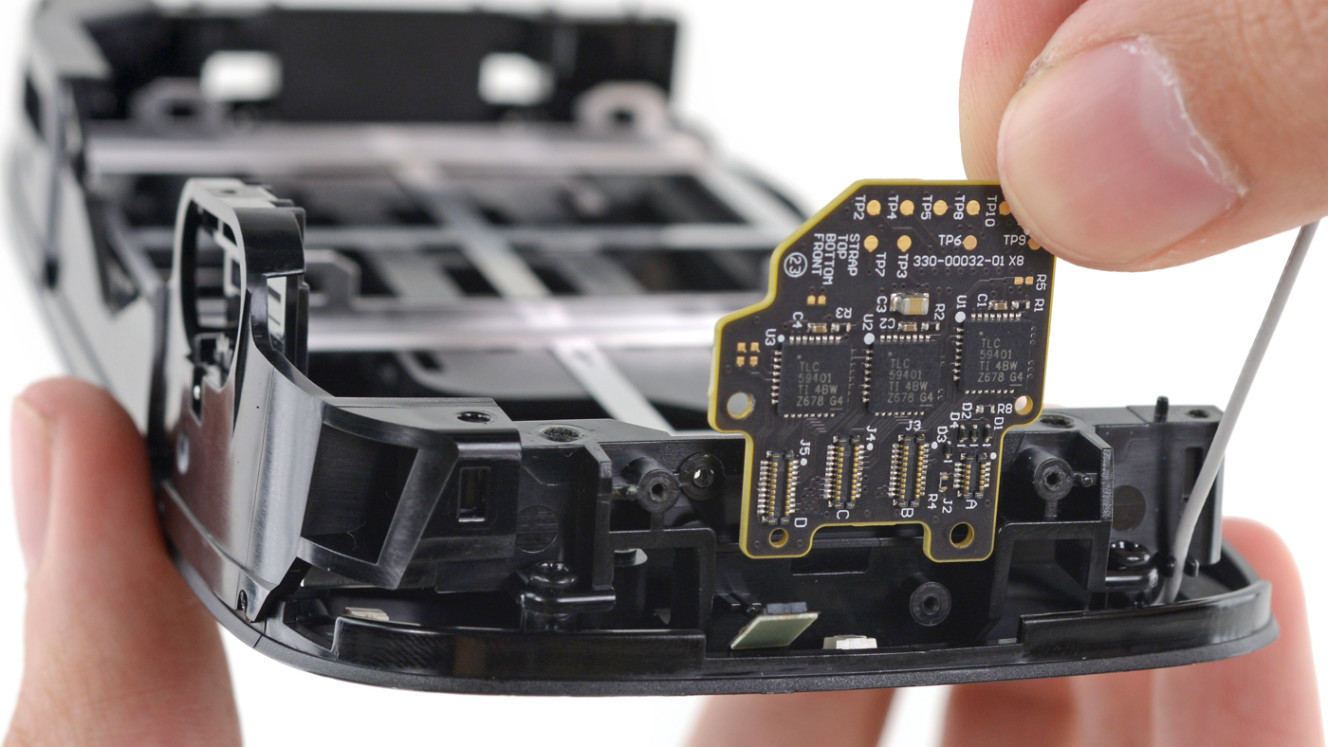

Miniatúrna matičná doska pre IR LED diódy.
Obsahuje trojicu 16-kanálových driverov s Dot Correction funkciou.

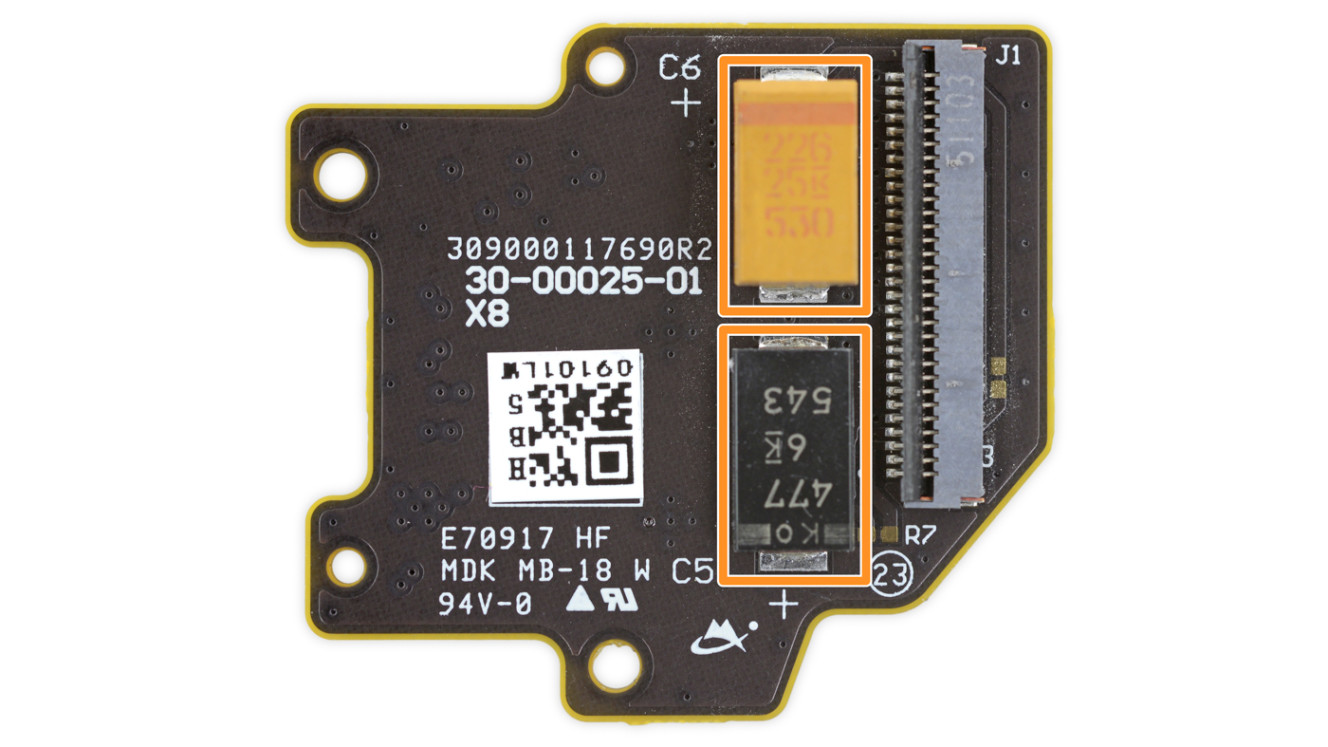

Z opačnej strany je dva pomerne veľké kapacitory.

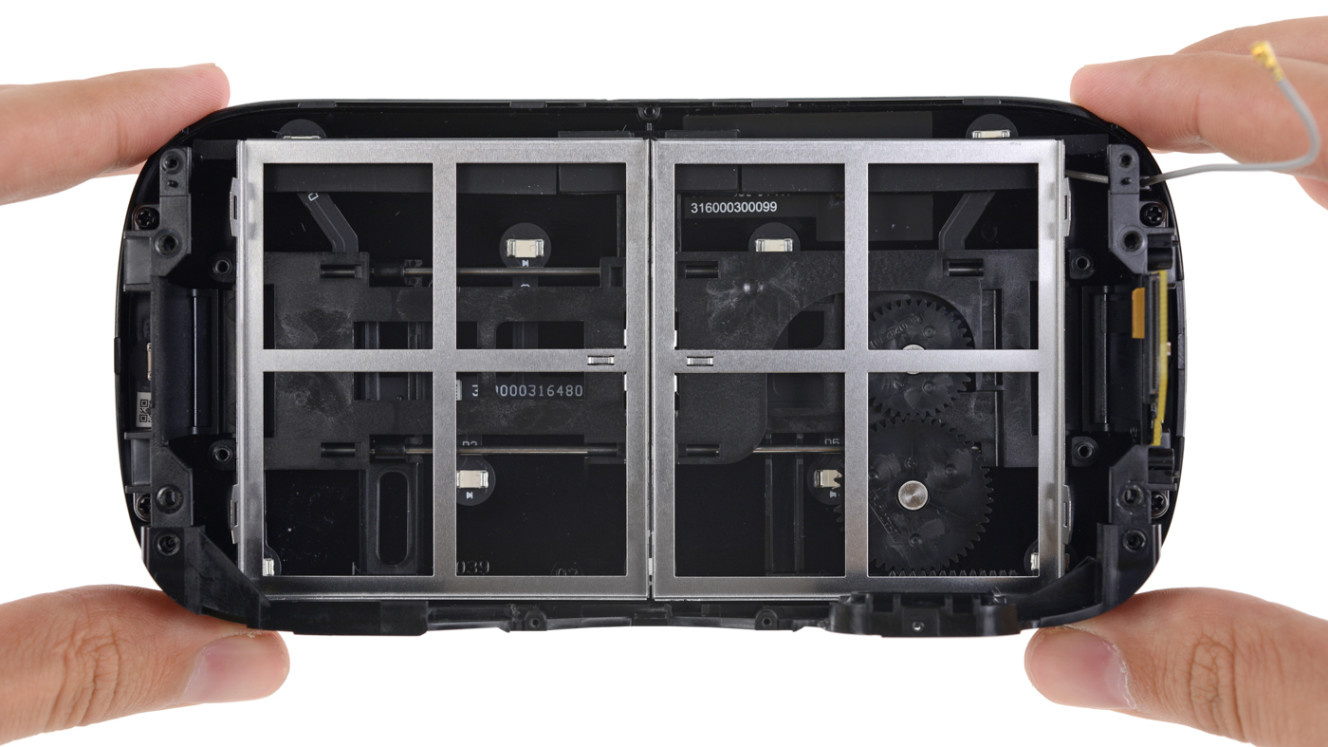

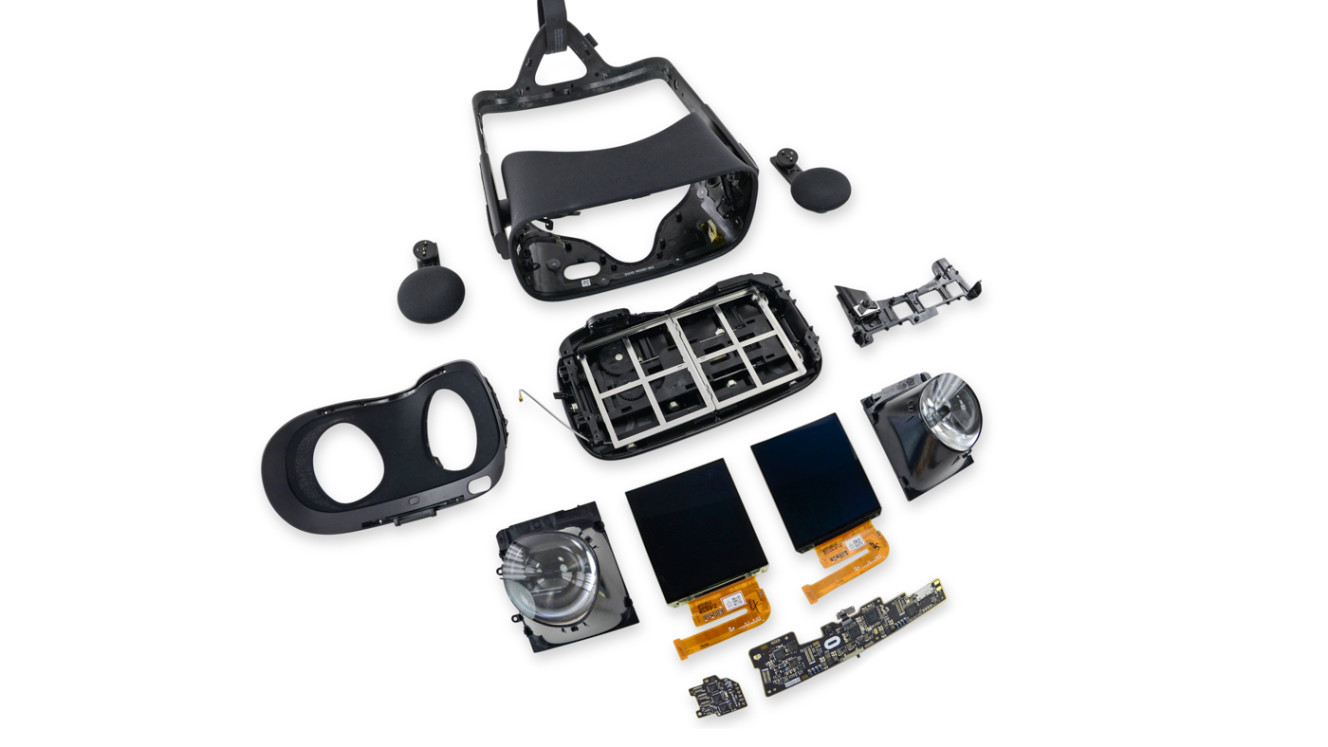

V hlavnej časti okuliarov už nie je čo rozoberať, tak sa treba pozrieť aj do rámu a držiaku na hlavu.

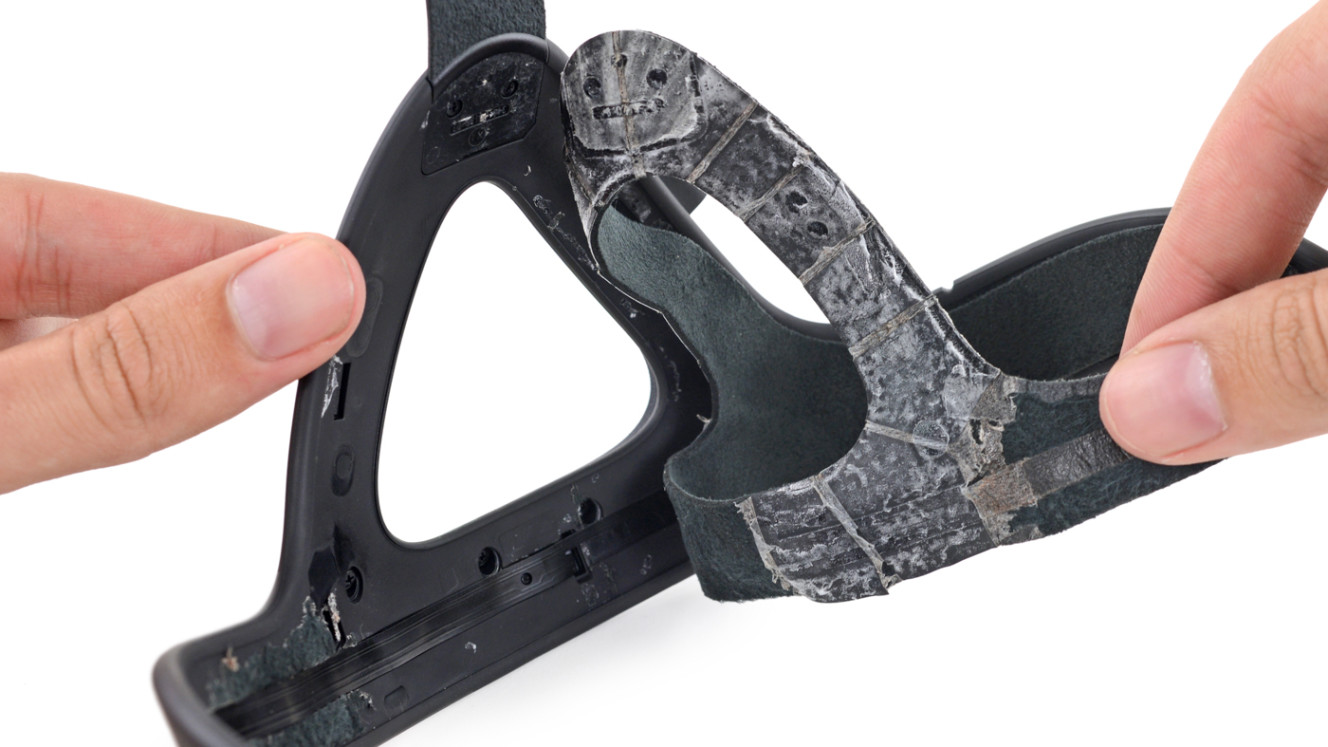

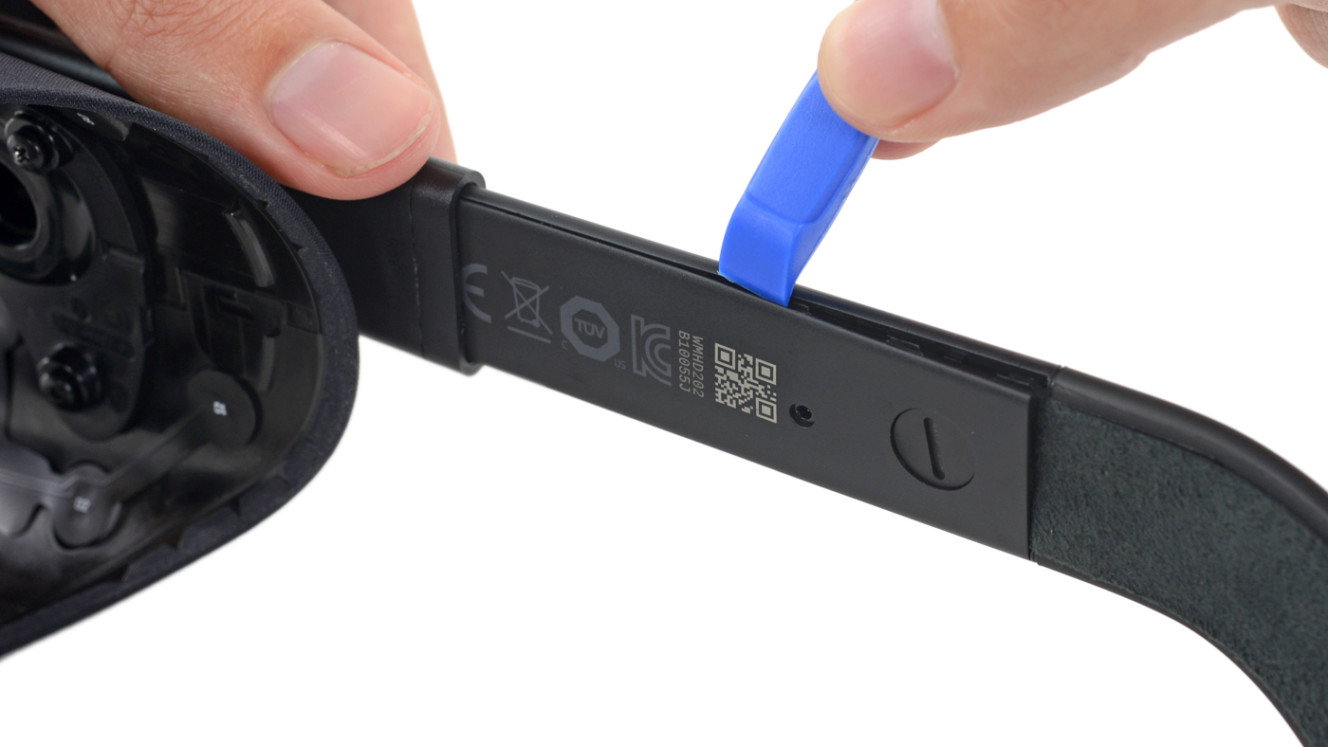

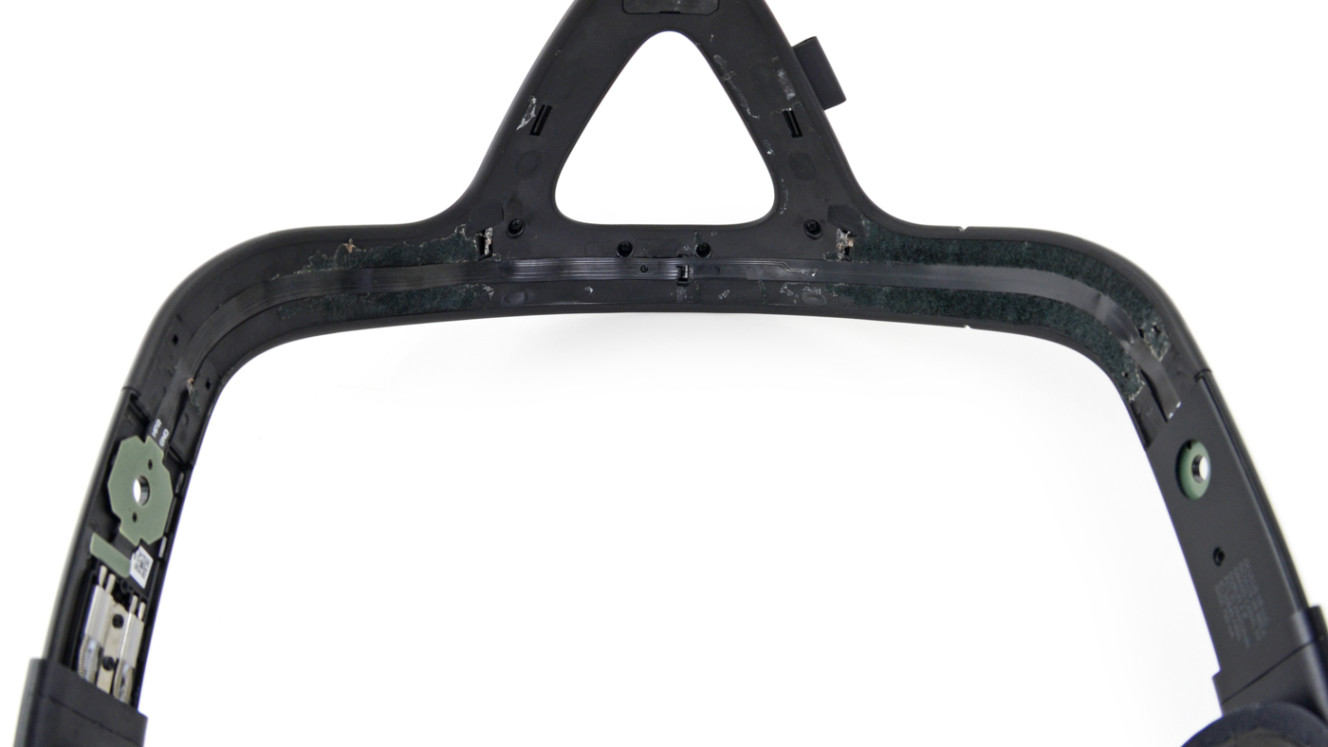

Ten je z dvoch častí, ktoré sú vzájomne zlepené.
V ráme je kábel vedúci k zadným IR LEDkám. Na bočnej strane je šikovne vyriešený mechanizmus pre nastavenie veľkosti držiaka na hlave.
iFixit udelil VR okuliarom Oculus Rift 7 bodov z 10 možných v rámci skóre opraviteľnosti.
