BMW Group ako prvý výrobca automobilov spúšťa vo svojej mníchovskej továrni unikátny koncept plne automatizovaného optického merania.
Voľne sa pohybujúce ramená robotov so snímačmi vytvárajú trojrozmerný obraz meraného vozidla a zo získaných dát generujú 3D model s presnosťou menej ako 100 mikrometrov. Vďaka tejto technológii je možné už v úvodných fázach odhaliť ťažko viditeľné odchýlky.
Meracie stanovište je umiestnené medzi fázou vývoja a začiatku sériovej výroby. Chystaná nová generácia BMW radu 5 Sedan bude prvým vozidlom, ktoré využije prínos tejto technológie.

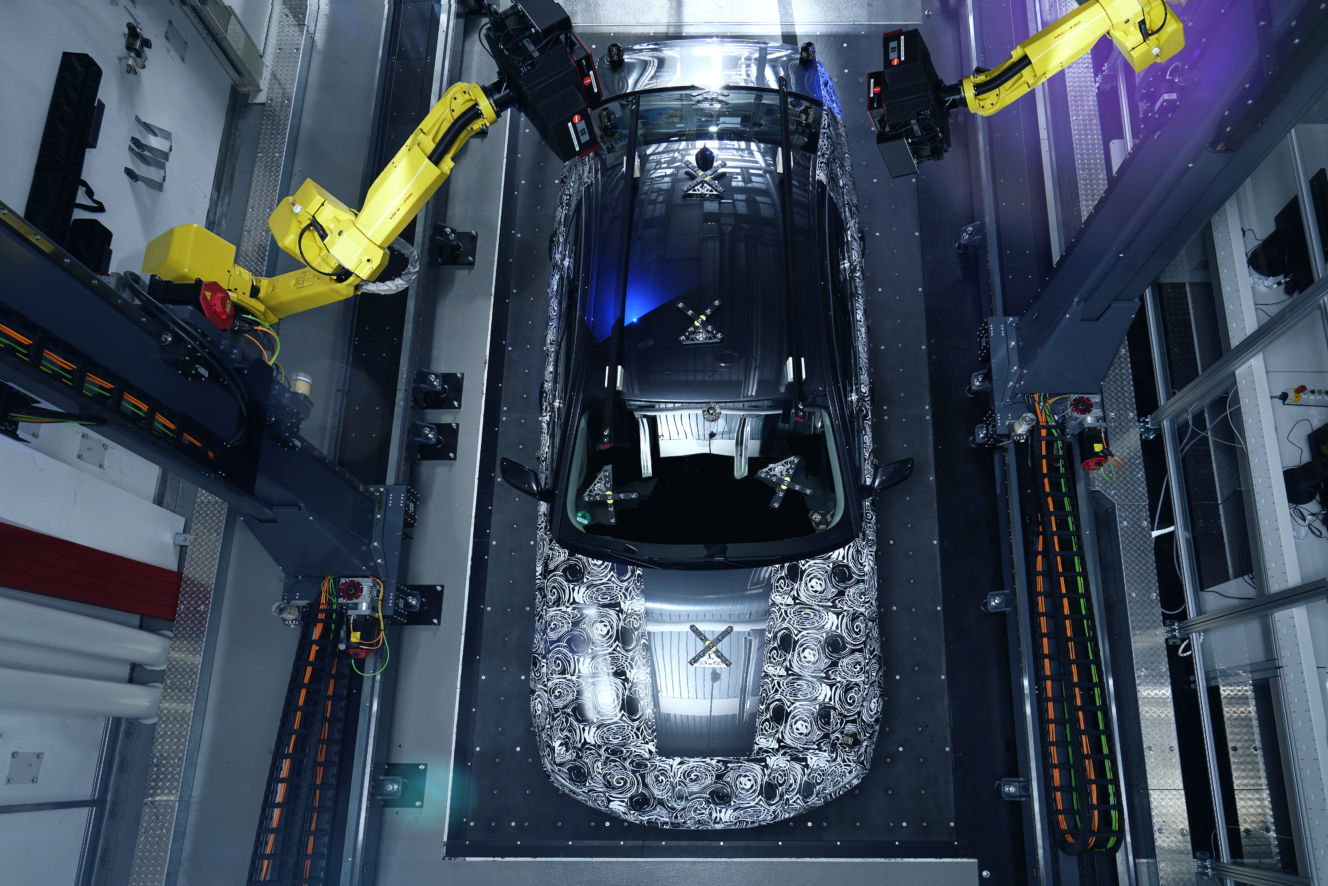

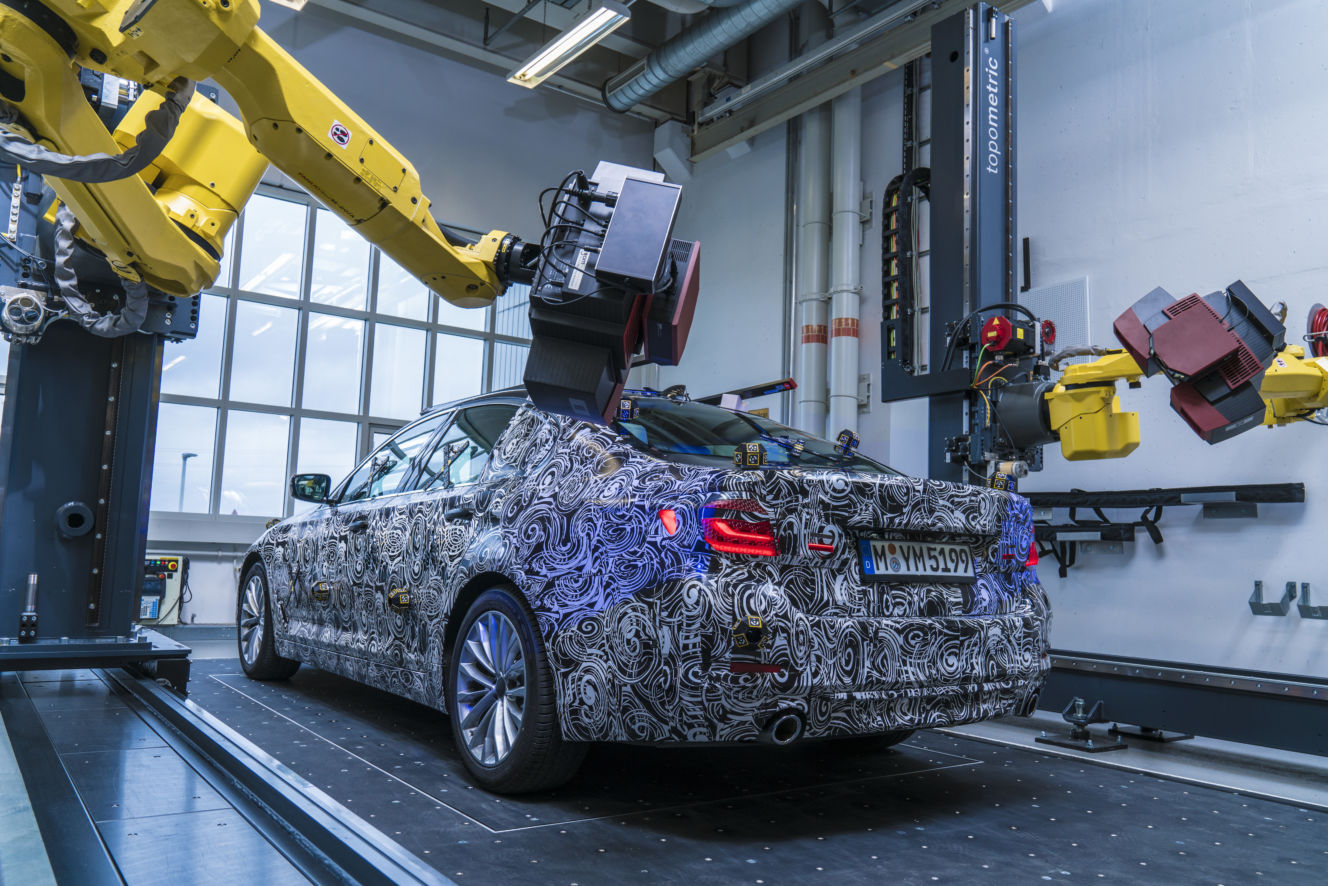

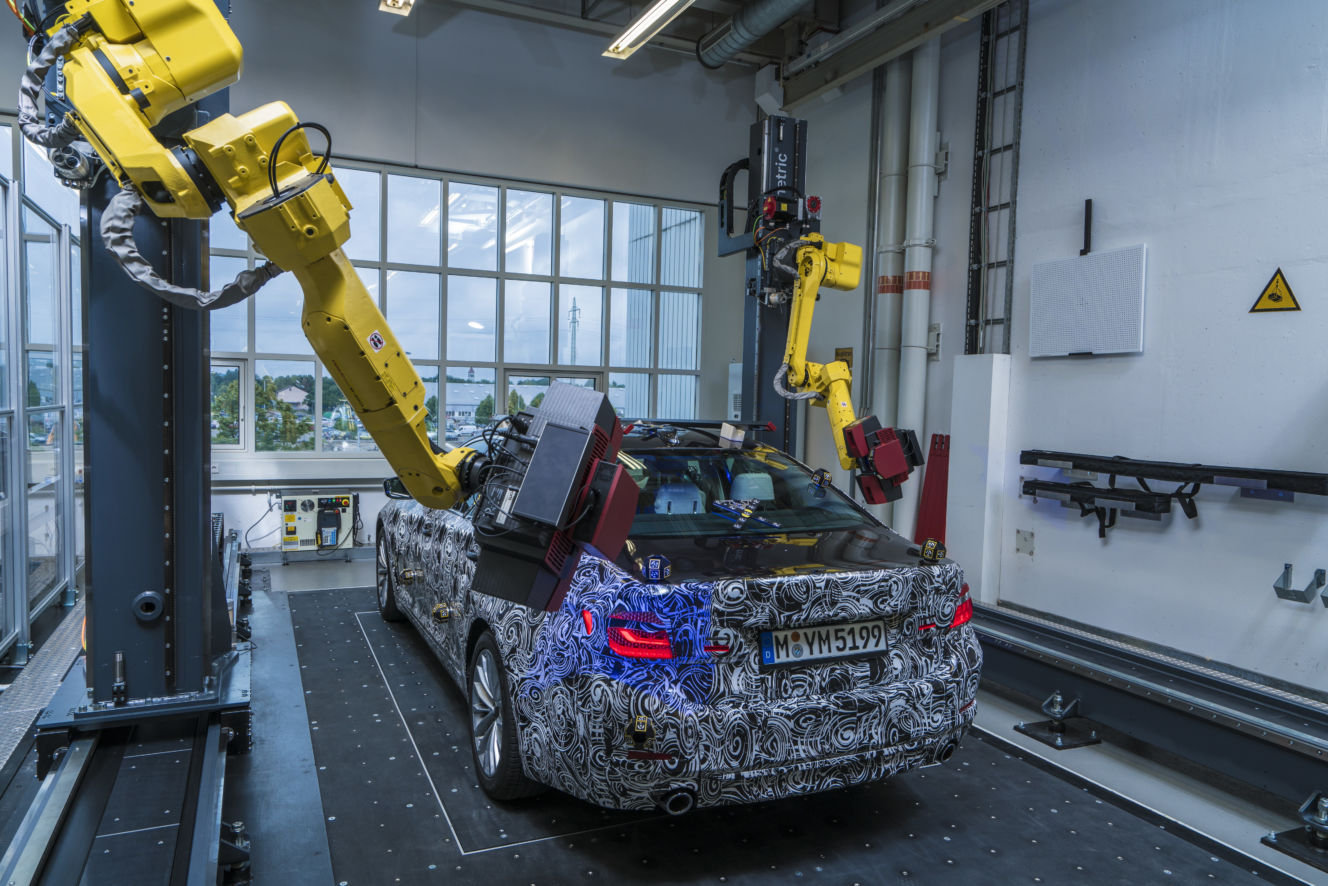

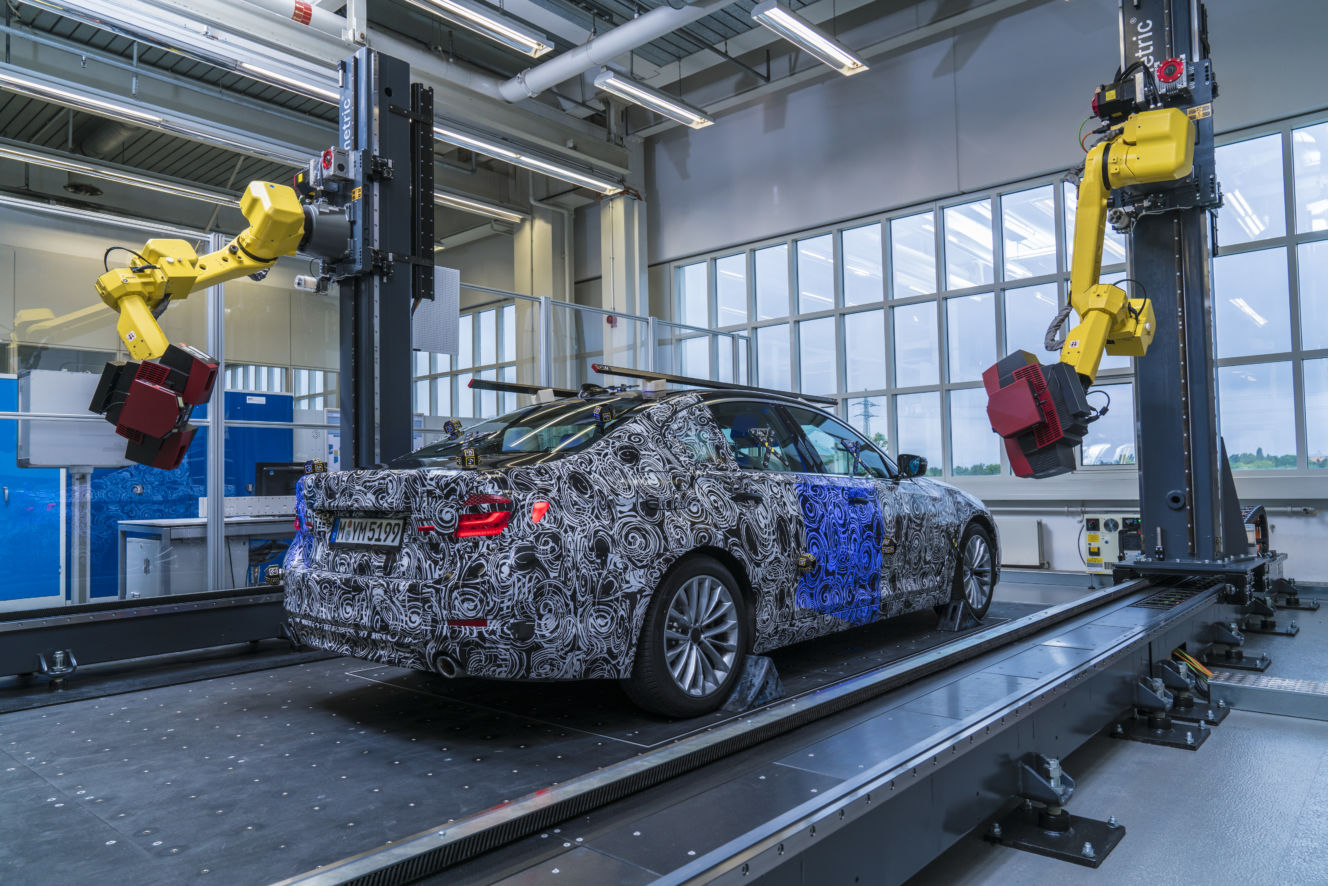

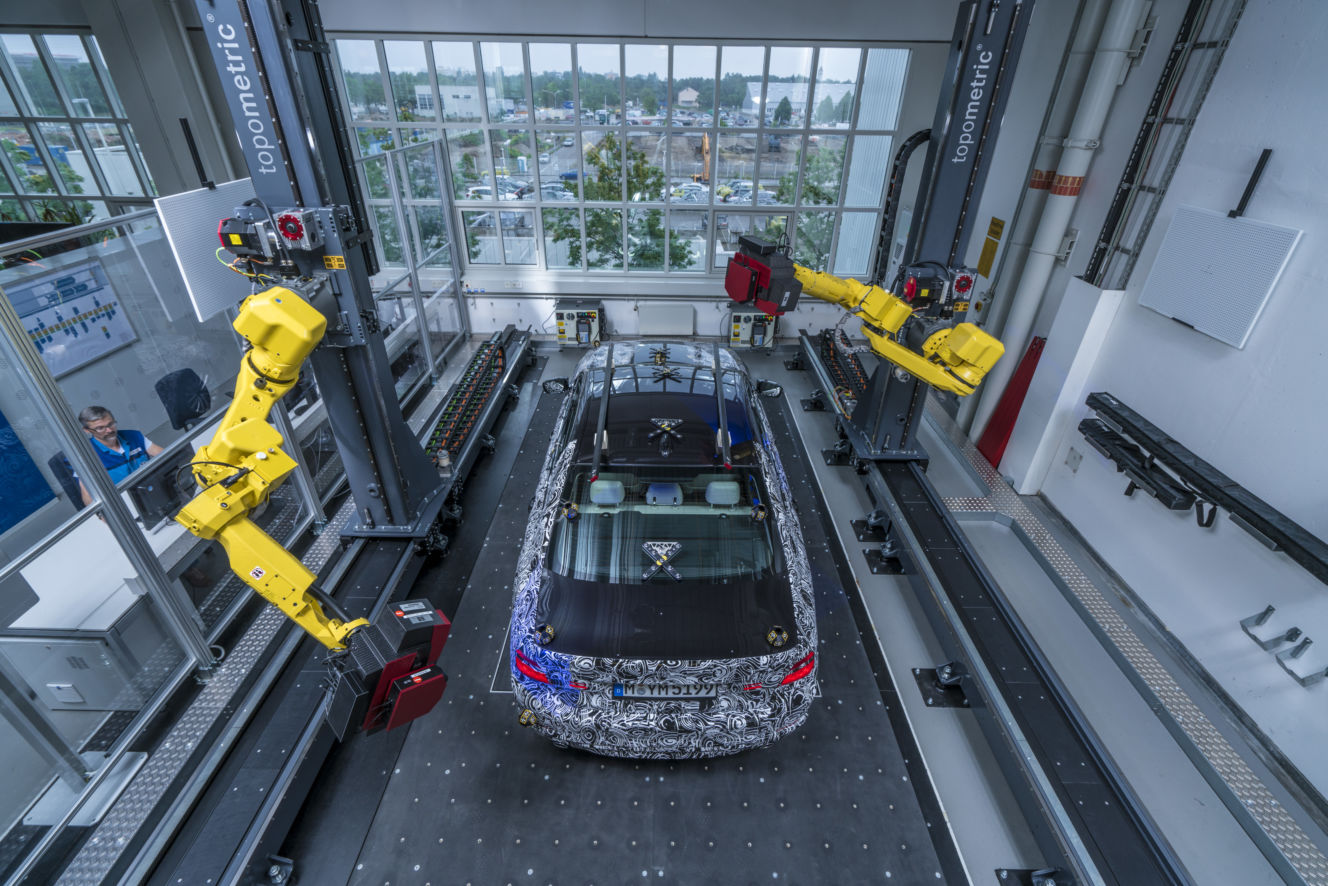

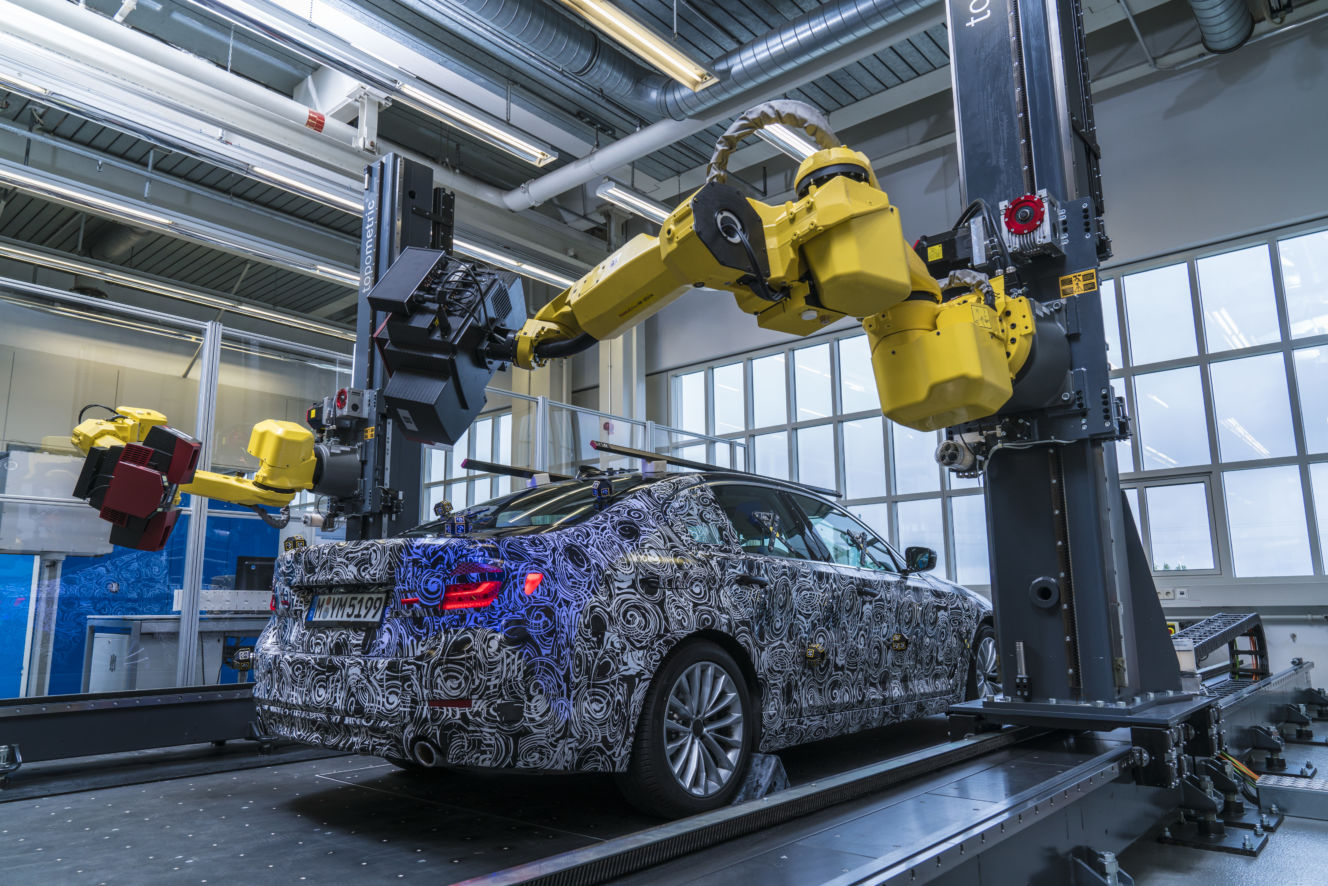

Rameno robota na koľajniciach umiestnených v pozdĺžnej osi vozidla sa na meracom stanovišti voľne pohybuje a mapuje vozidlo v priestore. Celé stanovište zaberá pomerne malý priestor. Jeho usporiadanie umožňuje využívať dvojicu malých a flexibilných robotov, ktorí pracujú paralelne.
V porovnaní s predchádzajúcim procesom pracujúcim s robotom vybaveným jediným senzorom, ktorý meral najskôr jednu a následne druhú stranu vozidla, teraz meranie zaberie polovicu času a trvá len niekoľko dní.

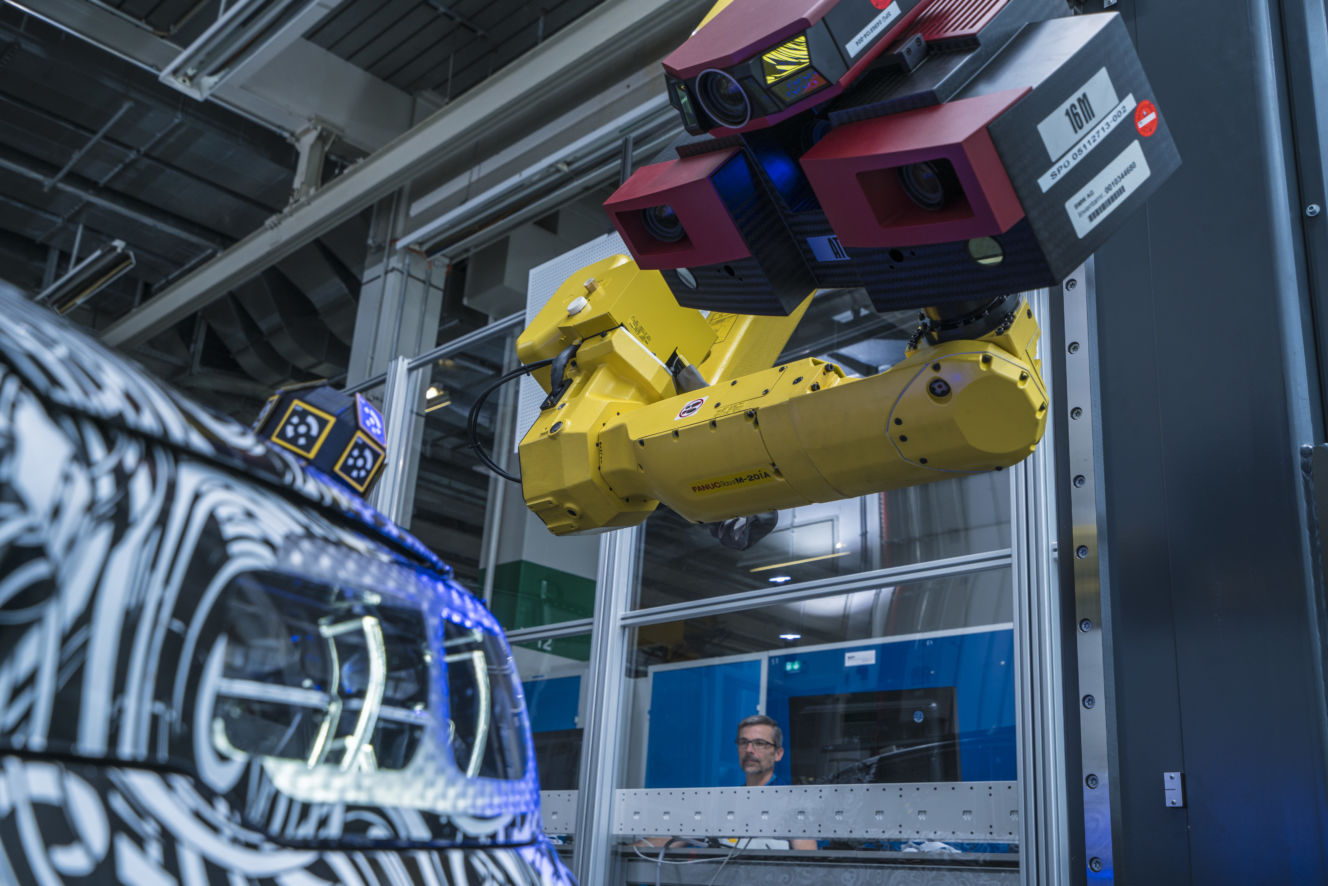

Roboti sú vybavení dvojicou senzorov, ktoré samostatne merajú referenčné body a následne aj jednotlivé povrchy po plochách s rozmermi približne 80 x 80 cm. Výsledkom ich merania je scan celého automobilu.

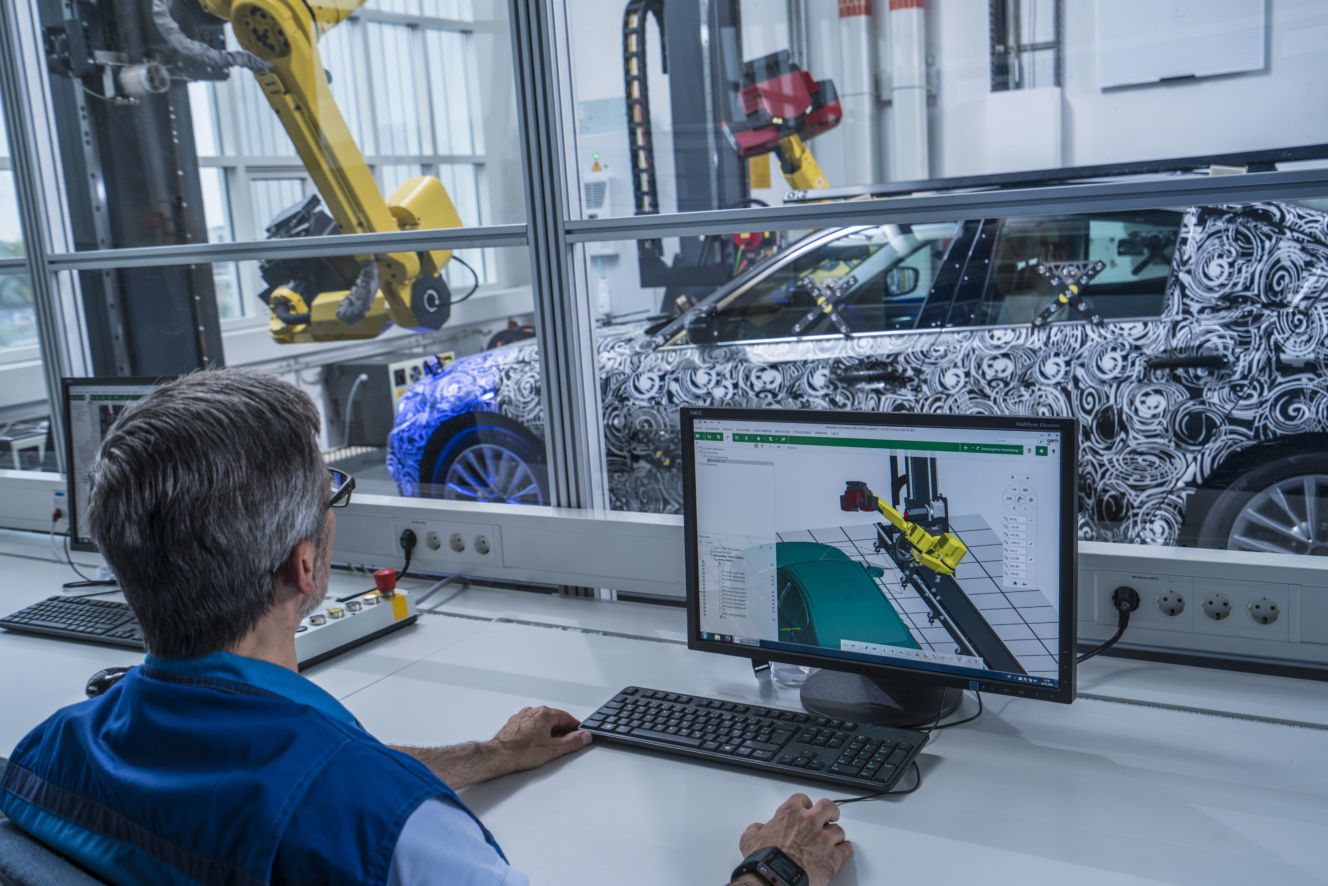

Trojrozmerné skenovanie automobilov môže byť plne automatizované, takže ho možno vykonávať mimo najvyťaženejších časov, prípadne v noci. Dáta získané meraním a výsledky analýz sa online zdieľajú v celej výrobnej sieti a sú tak k dispozícii na prípravu v továrňach určených na sériovú výrobu.
Plne automatizované meracie stanovište sa od roku 2015 úspešne používa v mníchovskej továrni BMW Group na výrobu jednotlivých plechových dielov, rovnako ako na inšpekciu výrobných foriem.
BMW Group v súčasnosti už rozširuje používanie automatizovaných optických meracích staníc do všetkých svojich výrobných závodov.
