IFixit neostal svojej povesti nič dlžný a opäť rozobral jeden z najnovších produktov. Hoci ide o Apple MacBook Pro, ktorý bol predstavený len pred pár dňami, nie je to model s dvojicou displejov, teda Touch Barom. Ide o klasický, hoci vynovený MacBook Pro. Čo v ňom iFixit objavil? Menšiu batériu a viacero zaujímavostí.

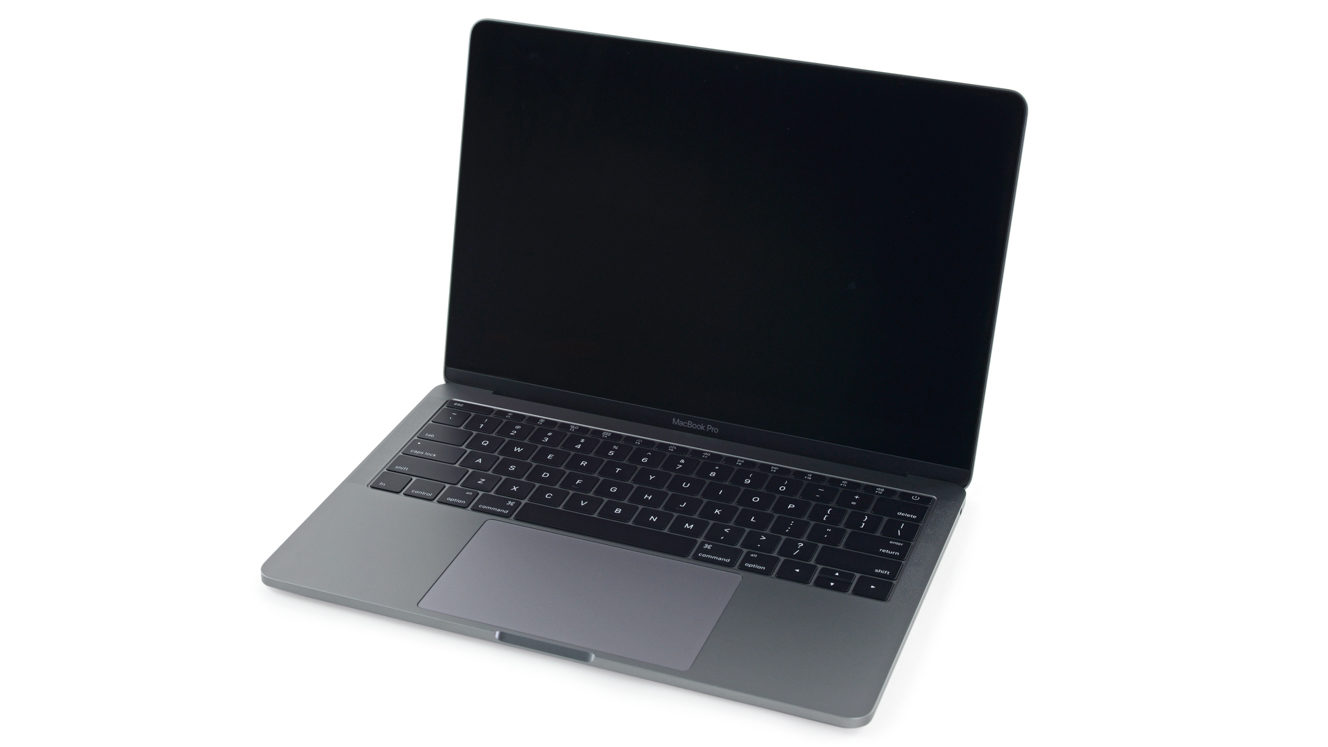

MacBook Pro vo verzii s 2,0 GHz Skylake procesorom od Intelu a 256 GB SSD diskom s 8 GB RAM by si prial nejeden z nás. iFixit ho ale len tak nenechal.

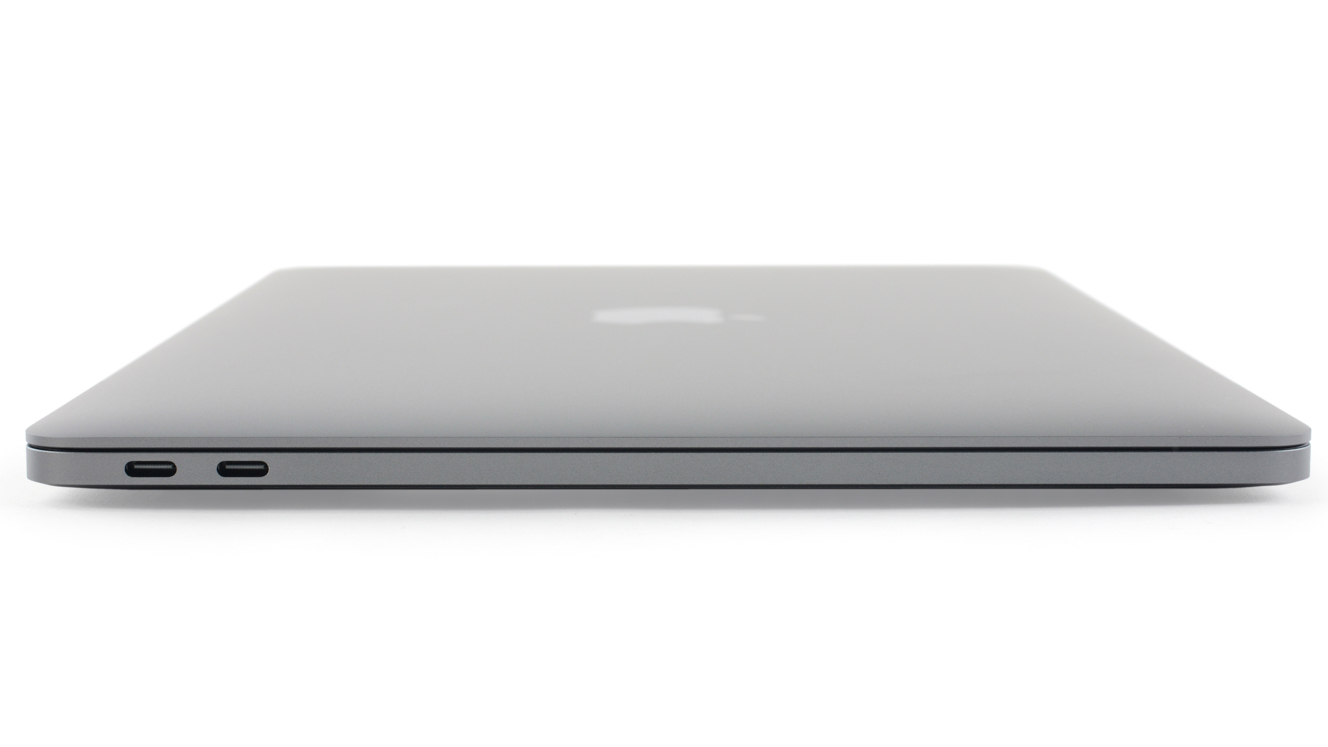

Nový MacBook Pro má žiaľ len dva Thunderbolt 3 porty.

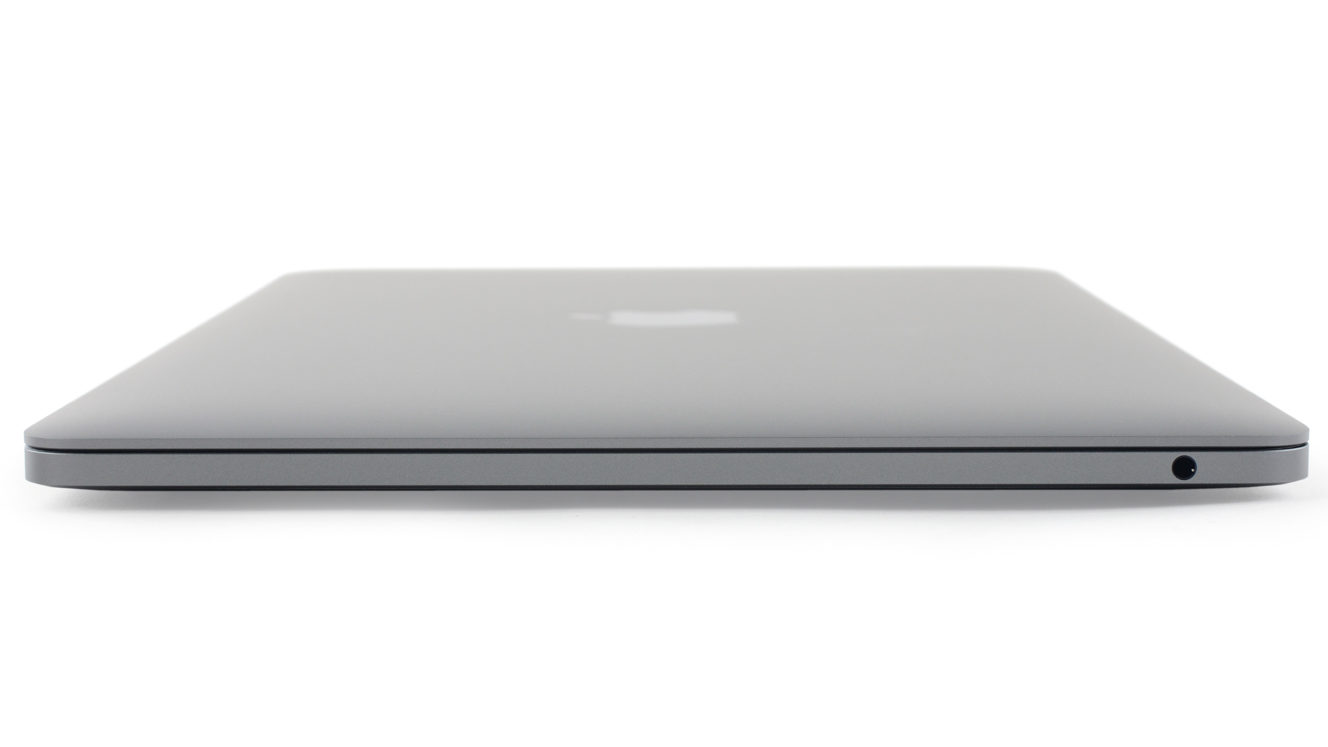

Z opačnej strany je 3,5 mm audio port, ktorý ale v iPhone 7 nenájdete. V ňom tiež nenájdete Thunderbolt port, takže svoje novučné Lightning slúchadlá k iPhonu do MacBooku nepripojíte. Samozrejme, nájde sa určite časom redukcia.

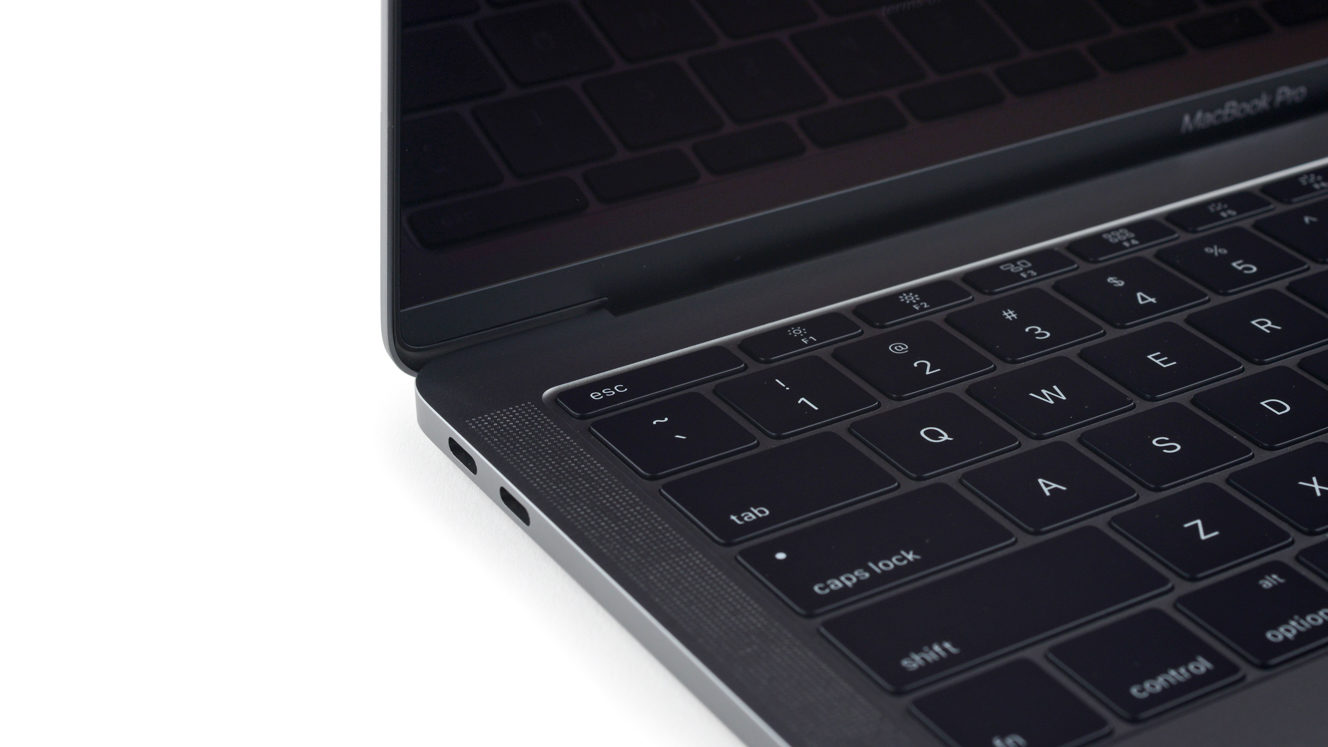

Zaujímavosťou novej verzie sú veľmi tenké tlačidlá v poslednom rade klávesnice, ale aj predĺžené tlačidlo Esc. Ide tak o rovnakú klávesnicu (na prvý pohľad), ako mal miniatúrny MacBook.

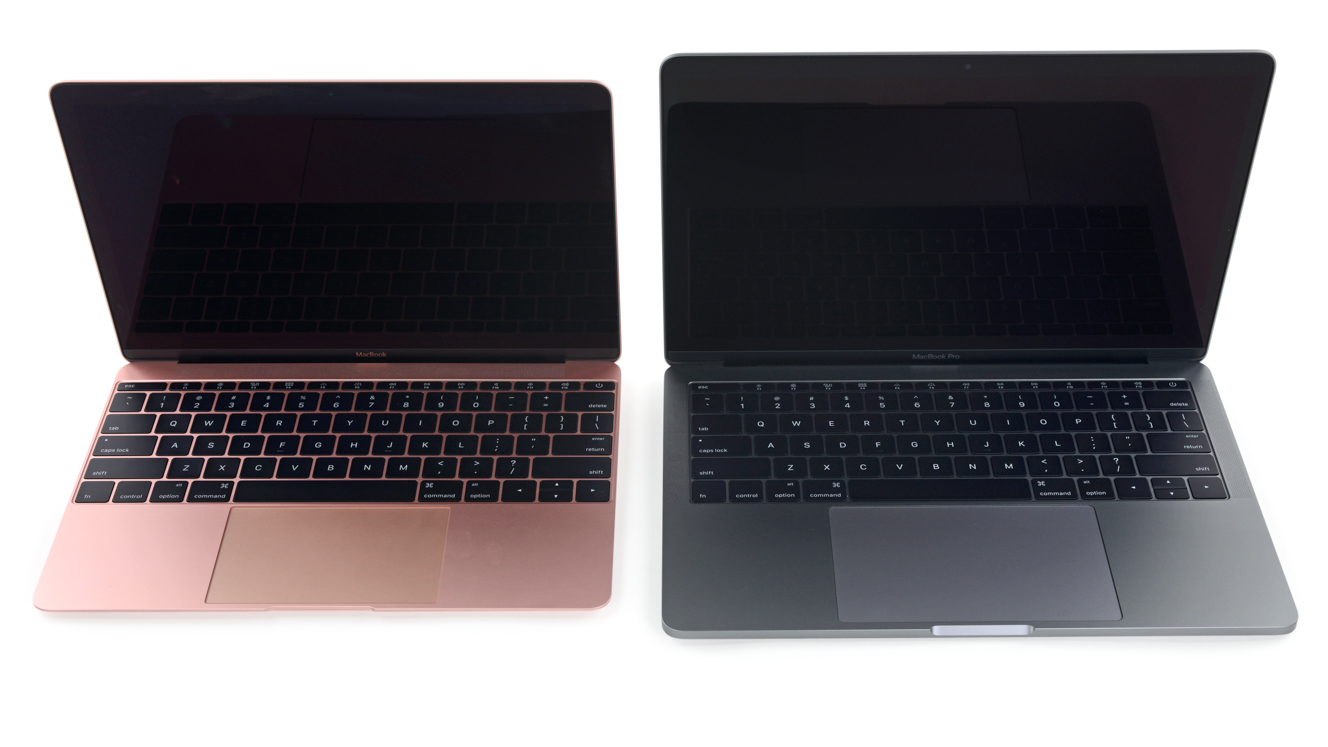

Starší miniatúrny MacBook a nový MacBook Pro bez Touch Baru.

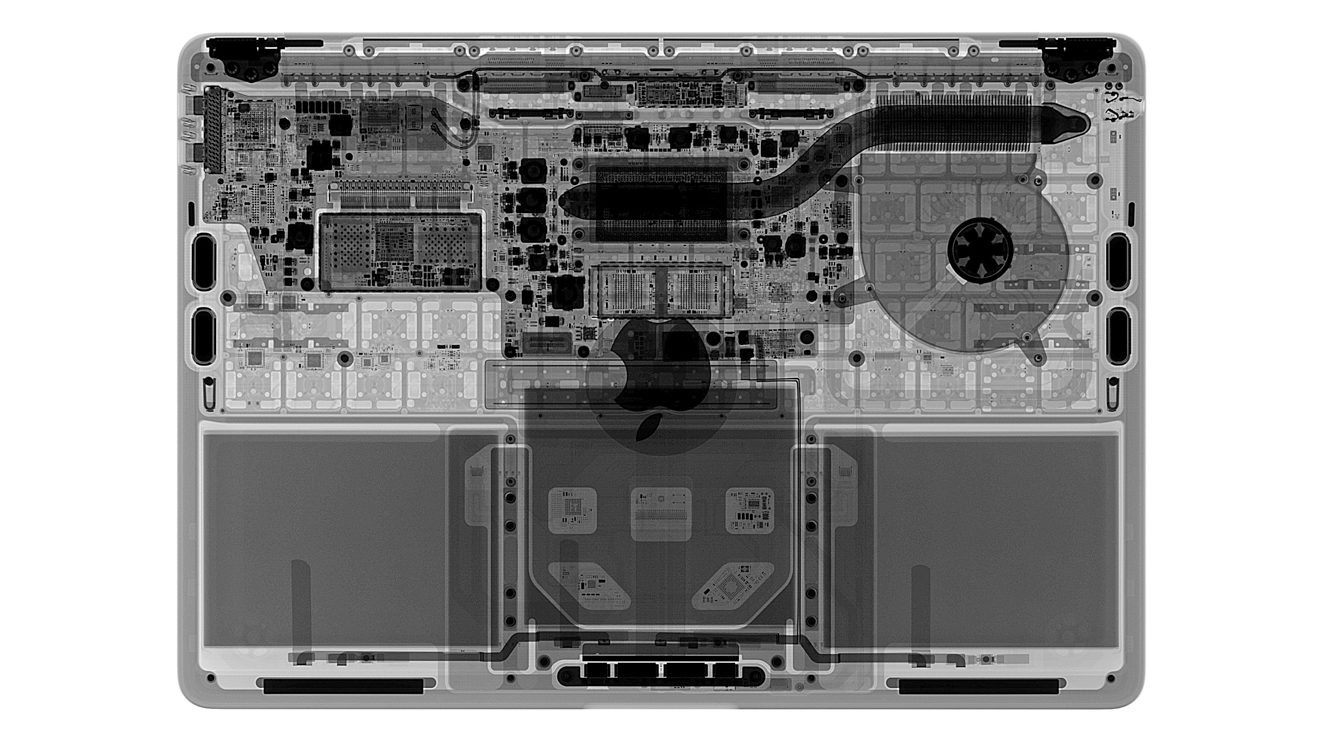

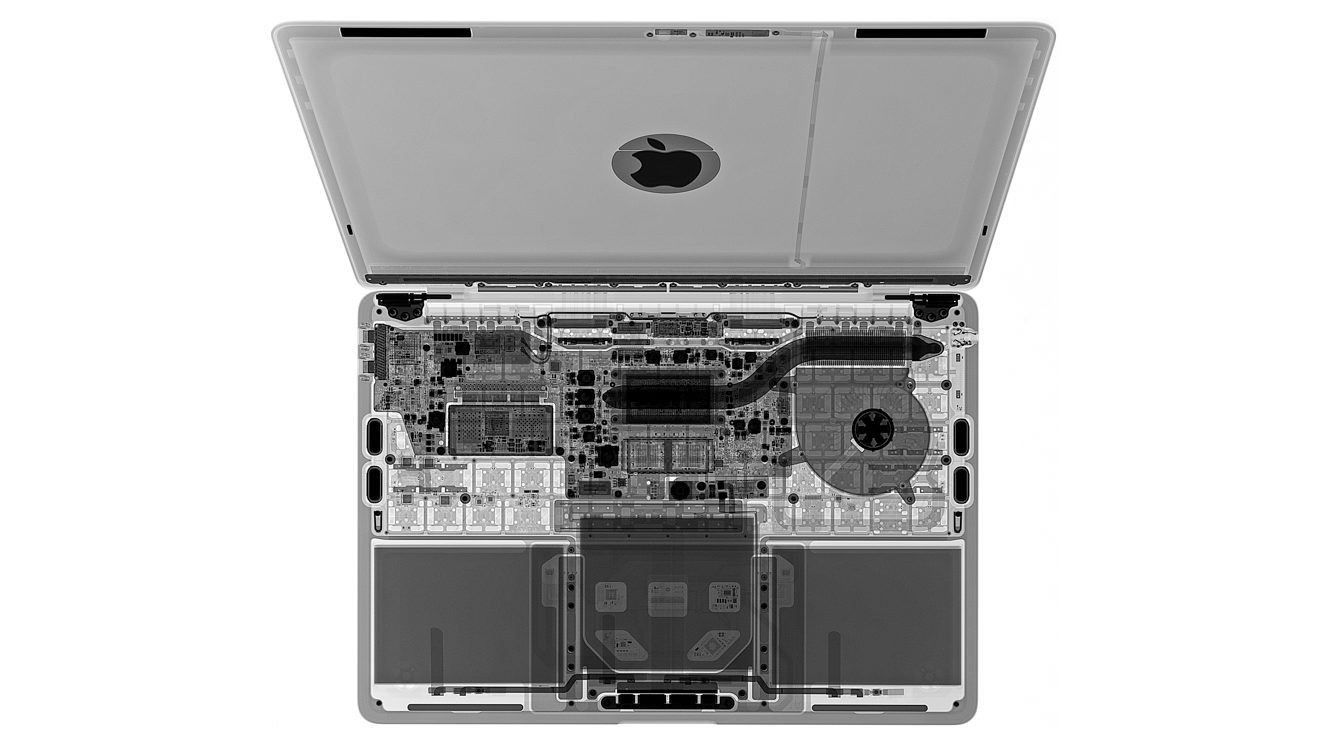

Takto vyzerá MacBook Pro pod RTG. Jasne vidieť batériu, venilátor chladenia či logo Apple na veku displeja.

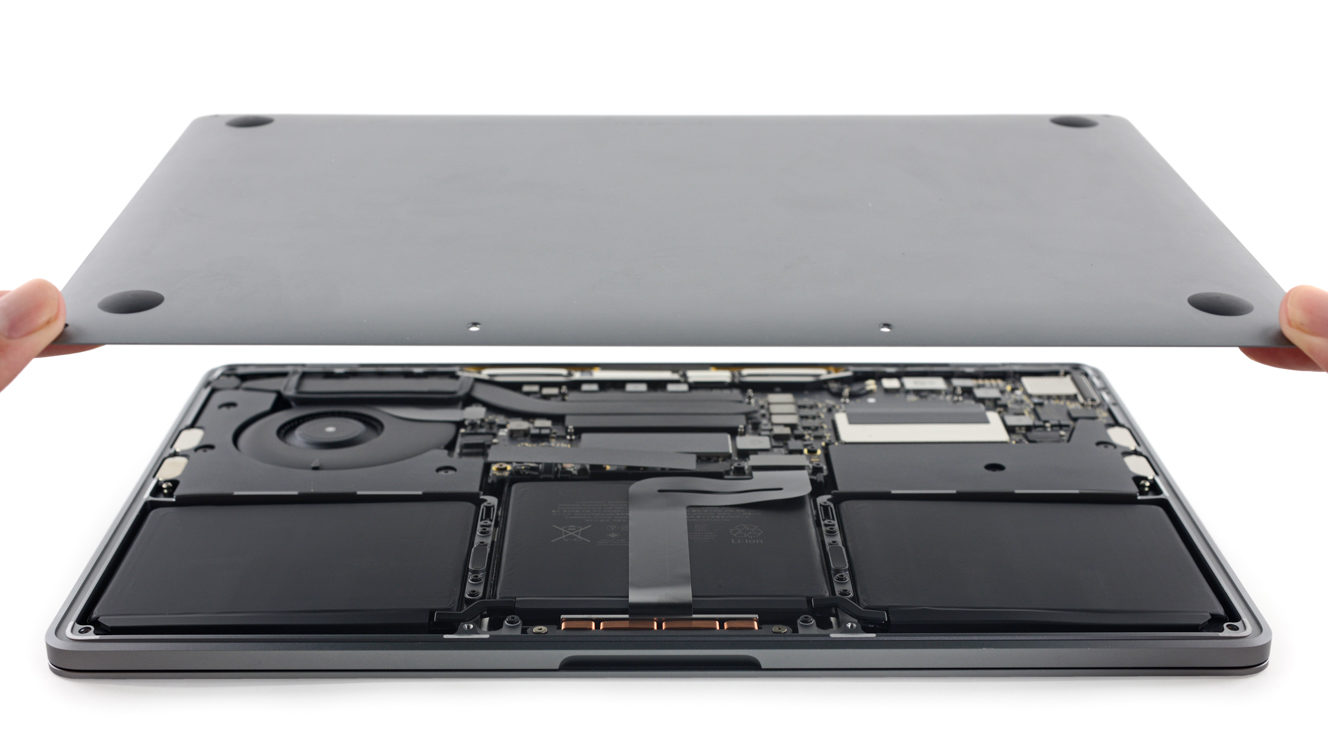

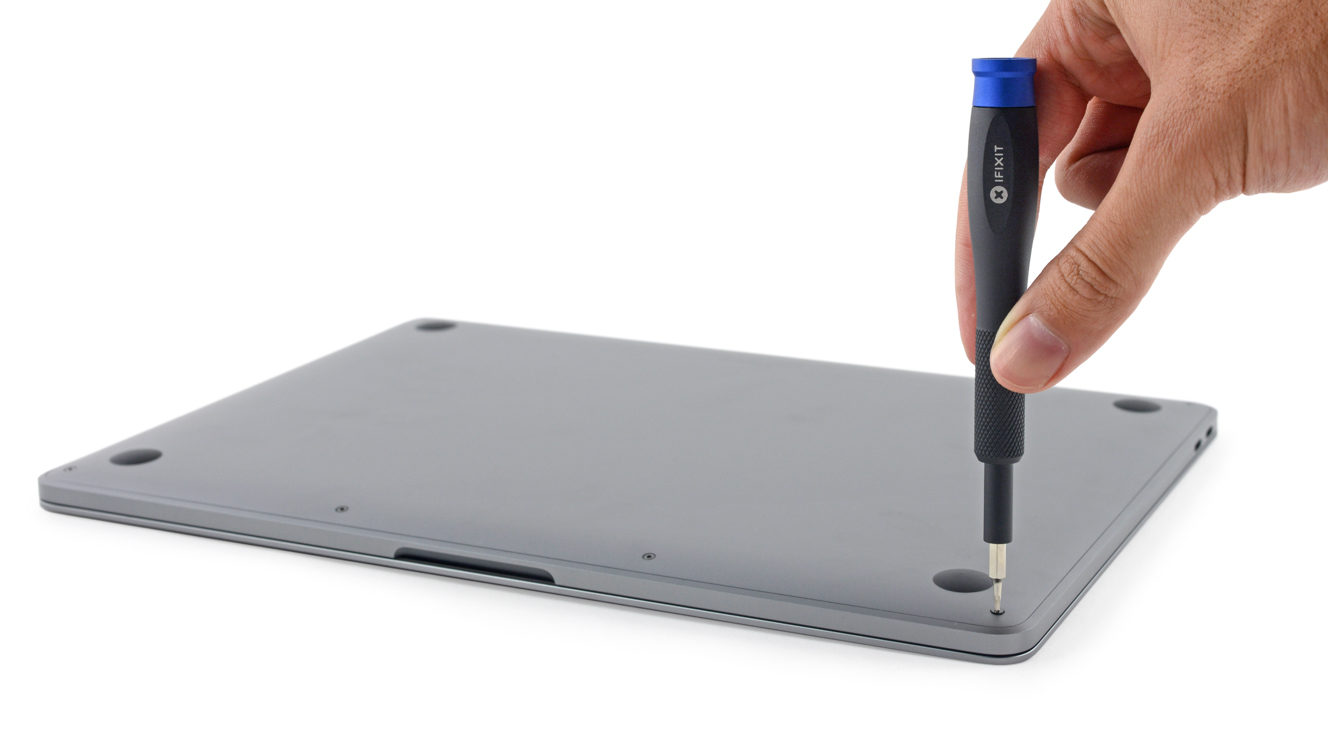

Rozoberanie začína na spodnej strane. Stačí odmnontovať iba 6 skrutiek a ste vo vnútri jedného z najprepracovanejších notebookov súčasnosti. Teda také jednoduché to nie je, ešte treba kovovú spodnú časť „odklikať“.

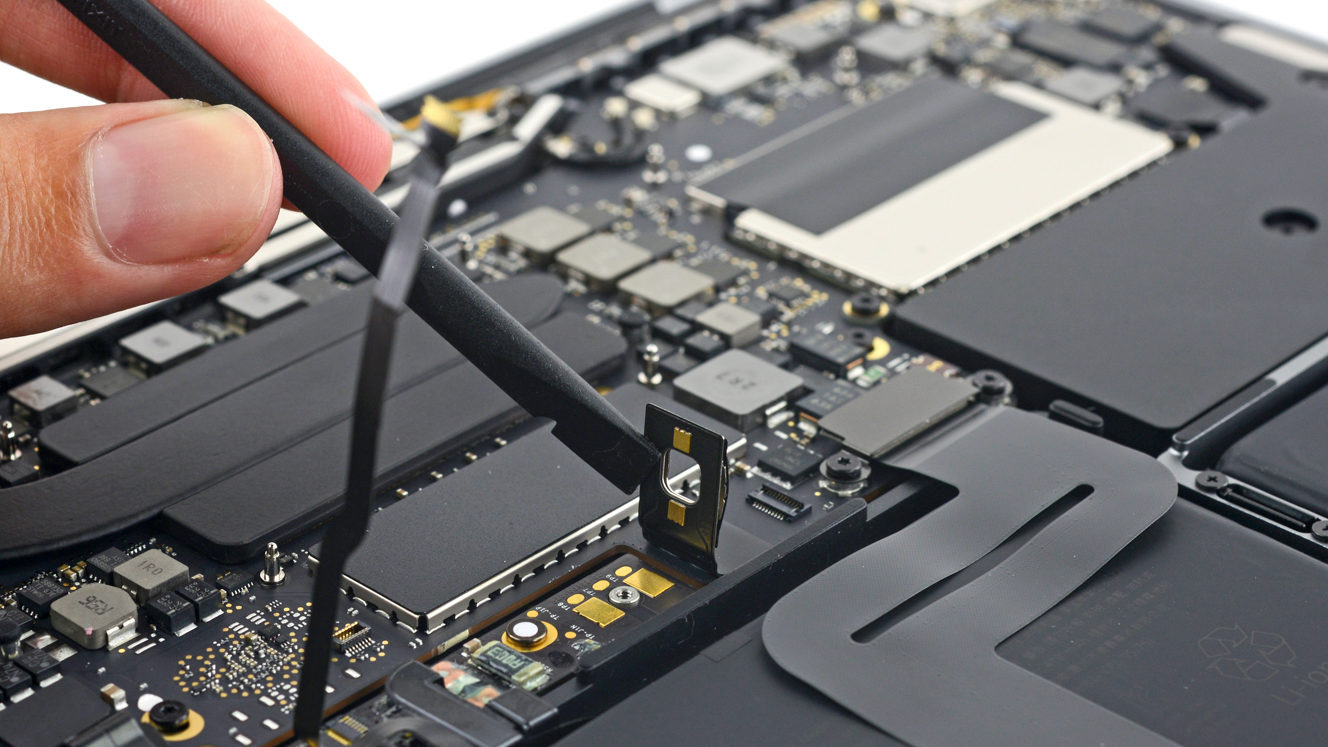

V prvom rade je nutné odpojiť batériu.

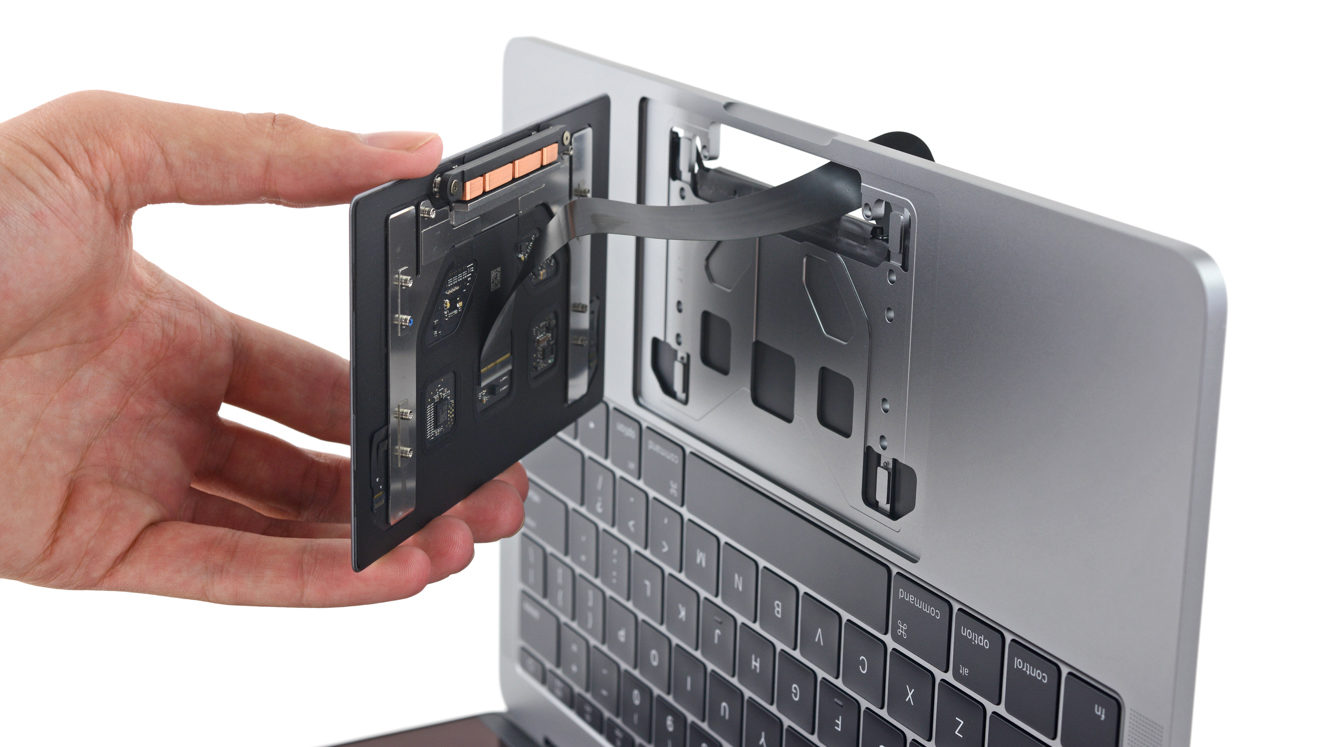

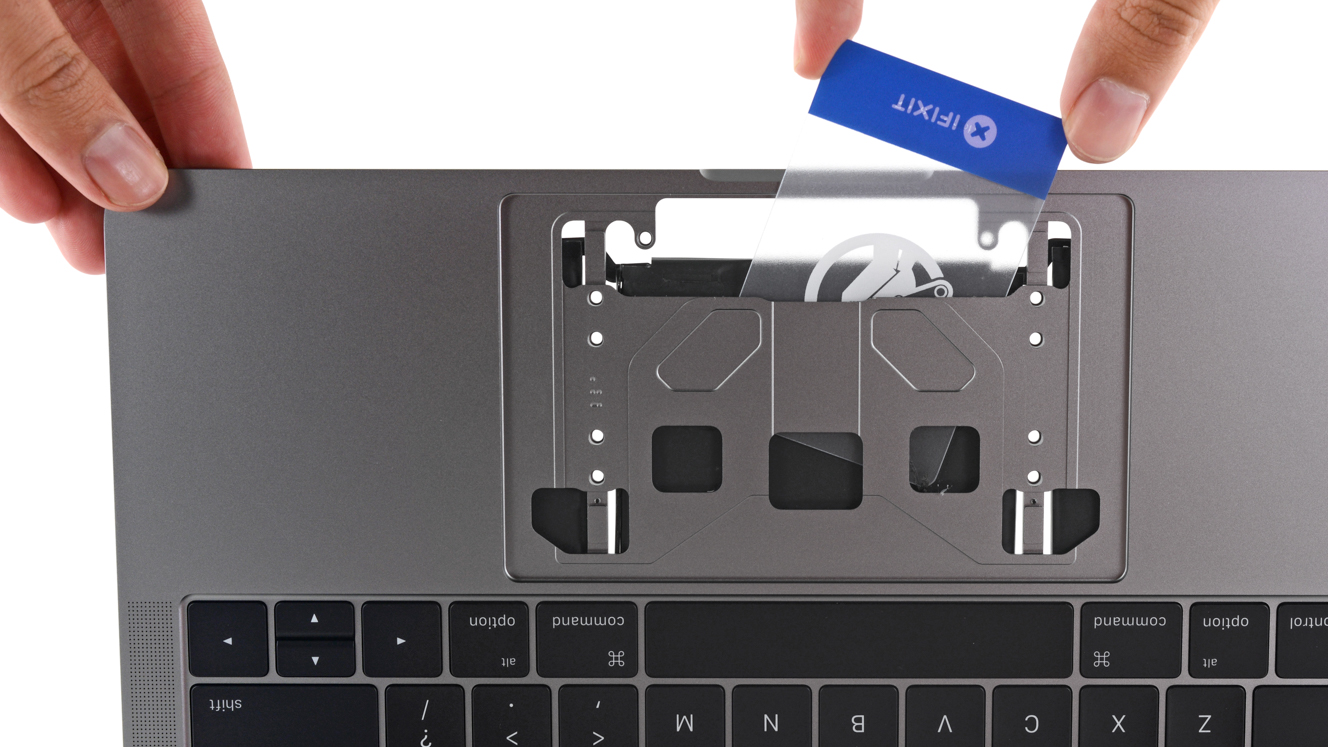

Nasleduje obrovský touchpad s funkciou Force Touch.

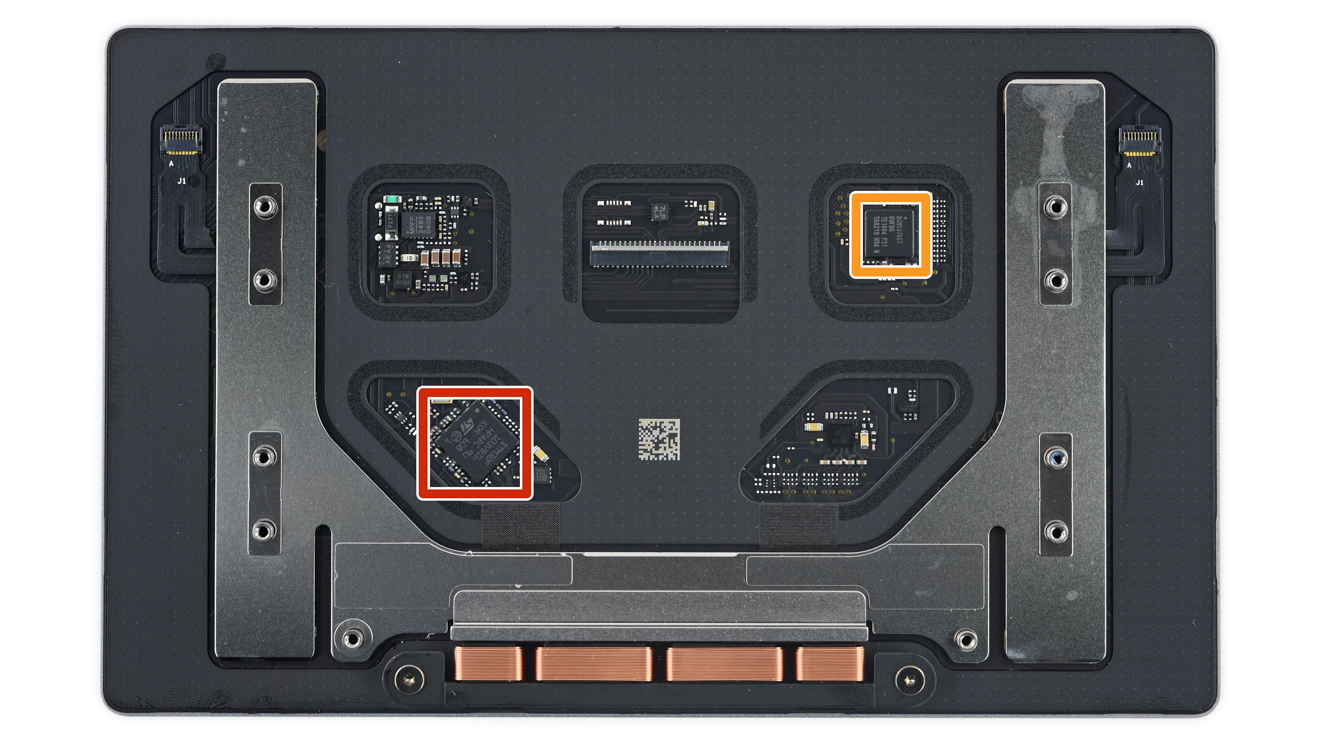

Už samotný názov jasne hovorí, že to nebude obyčajný touchpad. Zo svojej spodnej strany má vlastný procesor ST Microelectronics STM32F103VB ARM Cortex-M3 MCU (červený štvorec) a snímač Broadcom BCM5976C1KUFBG Touch Controller (oranžový).

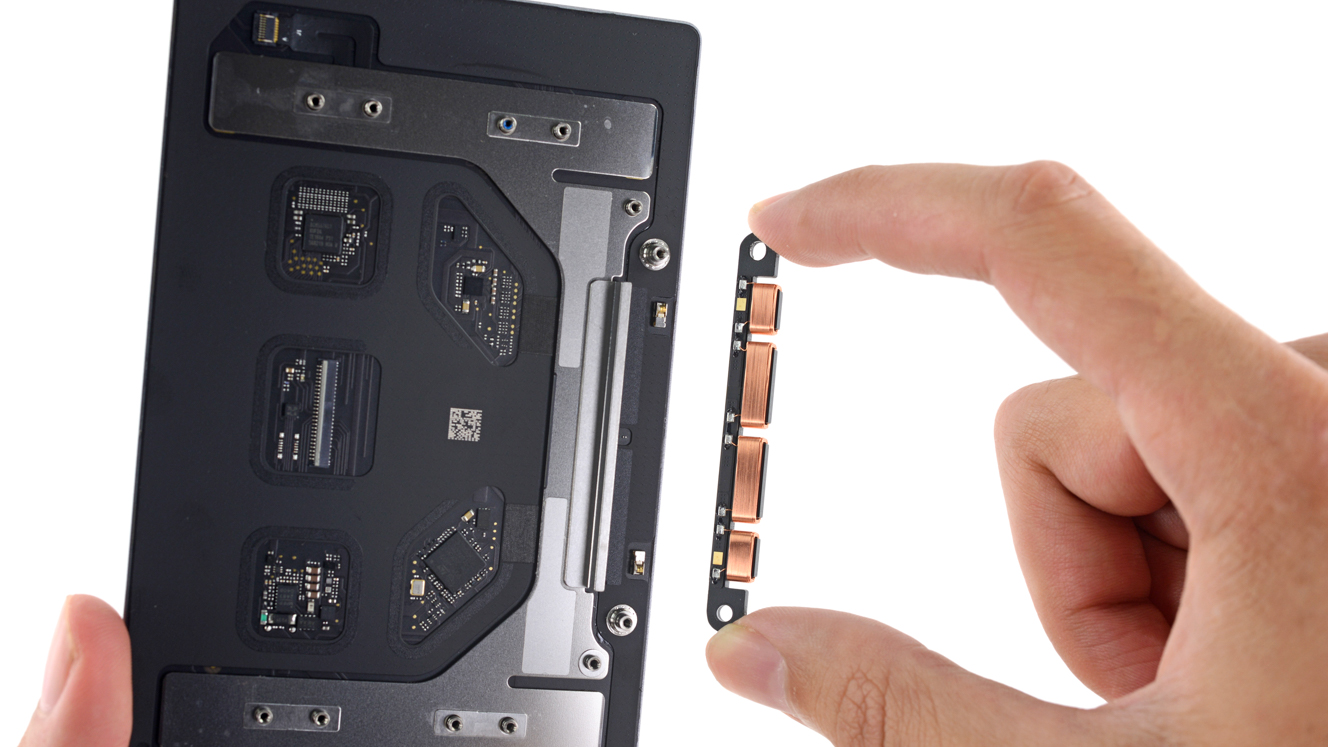

O odozvu touchpadu sa stará tento unikátny elektromagnet.

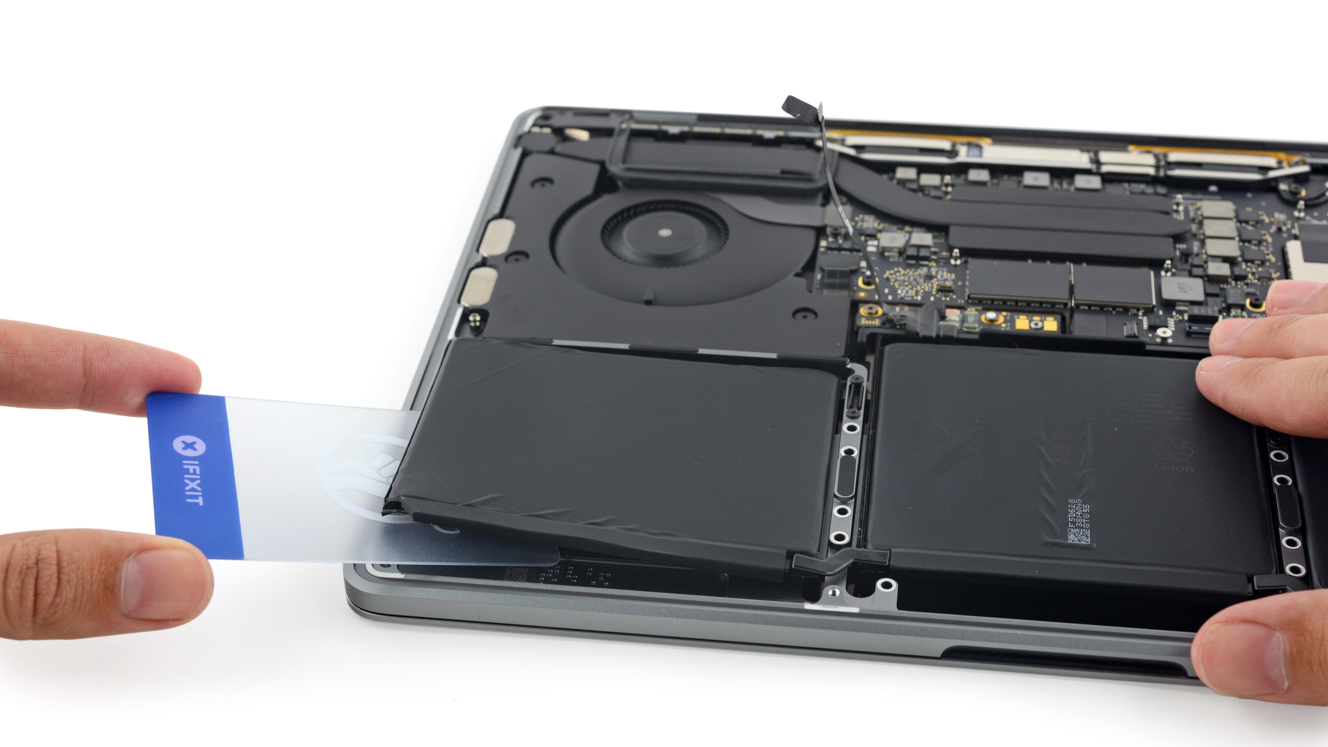

Batéria je v tele notebooku doslova prilepená.

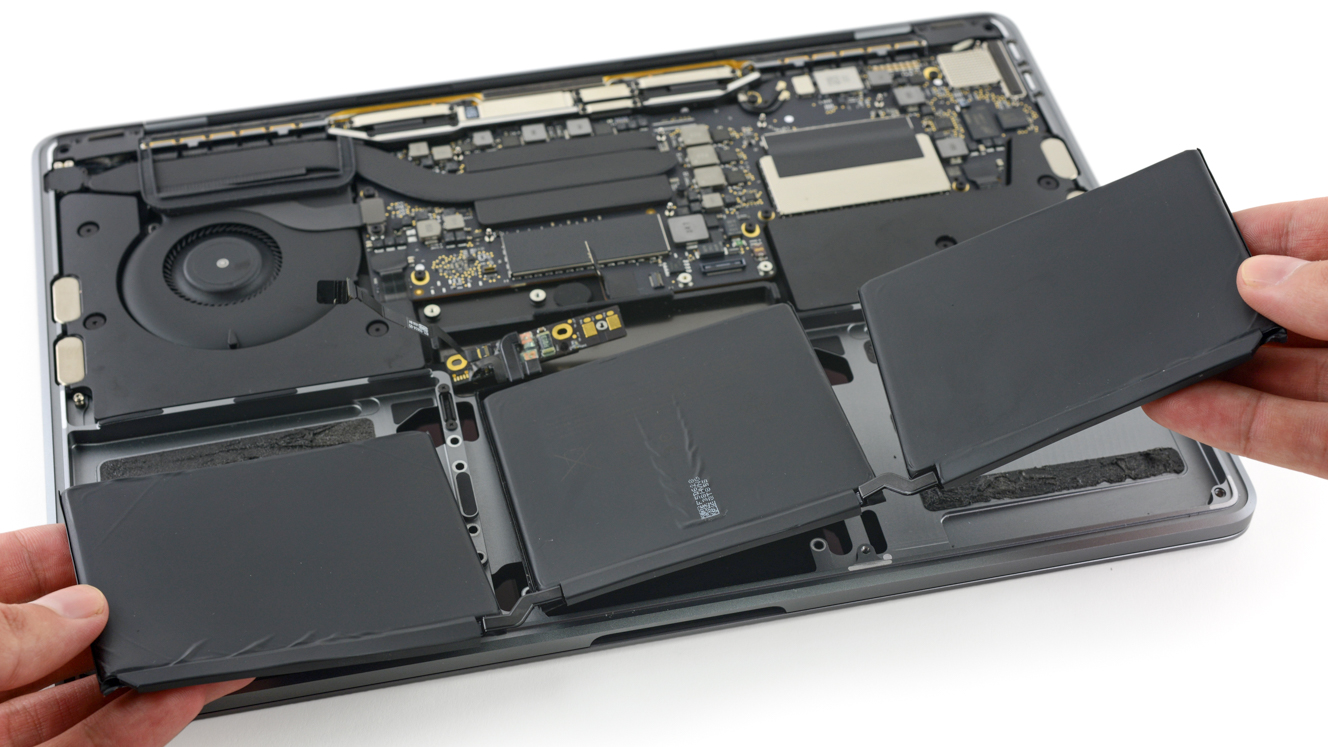

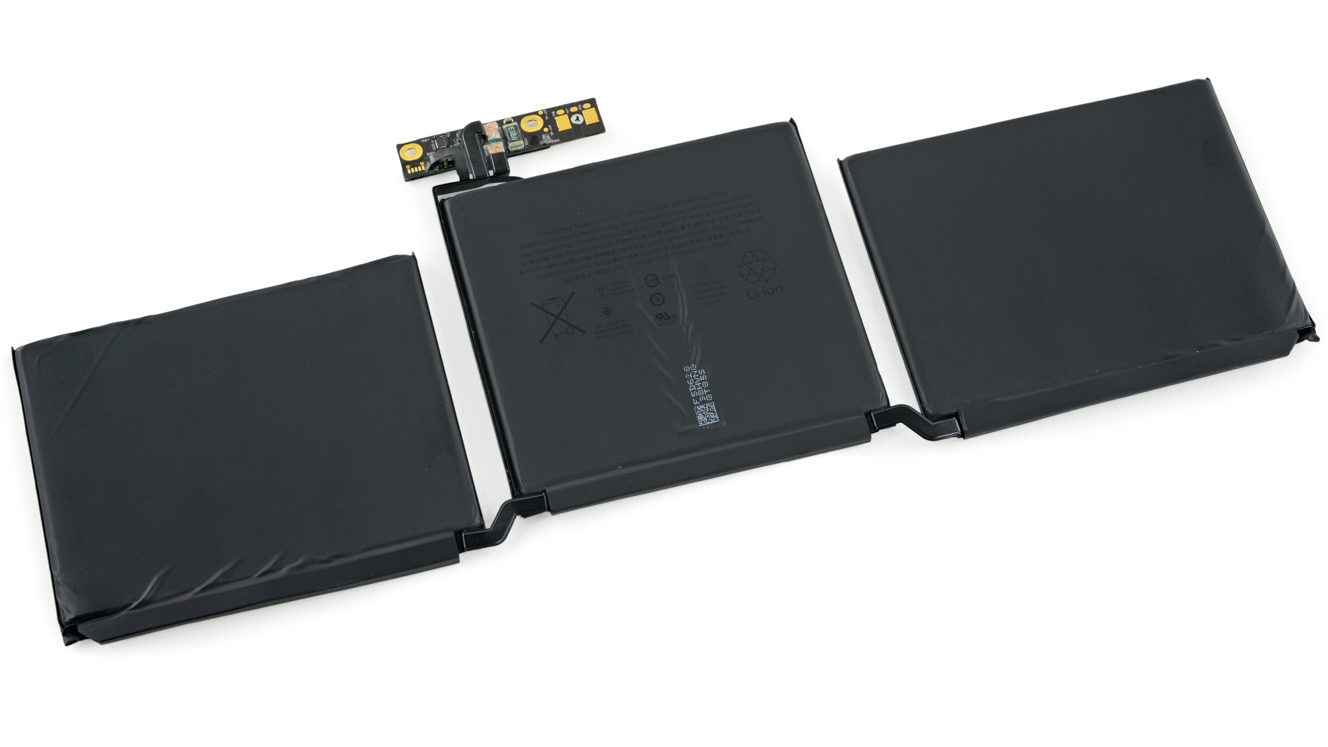

Trojčlánková batéria pôsobí veľko, opak je však pravdou. Oproti minuloročnému modelu sa kapacitne zmenšila.

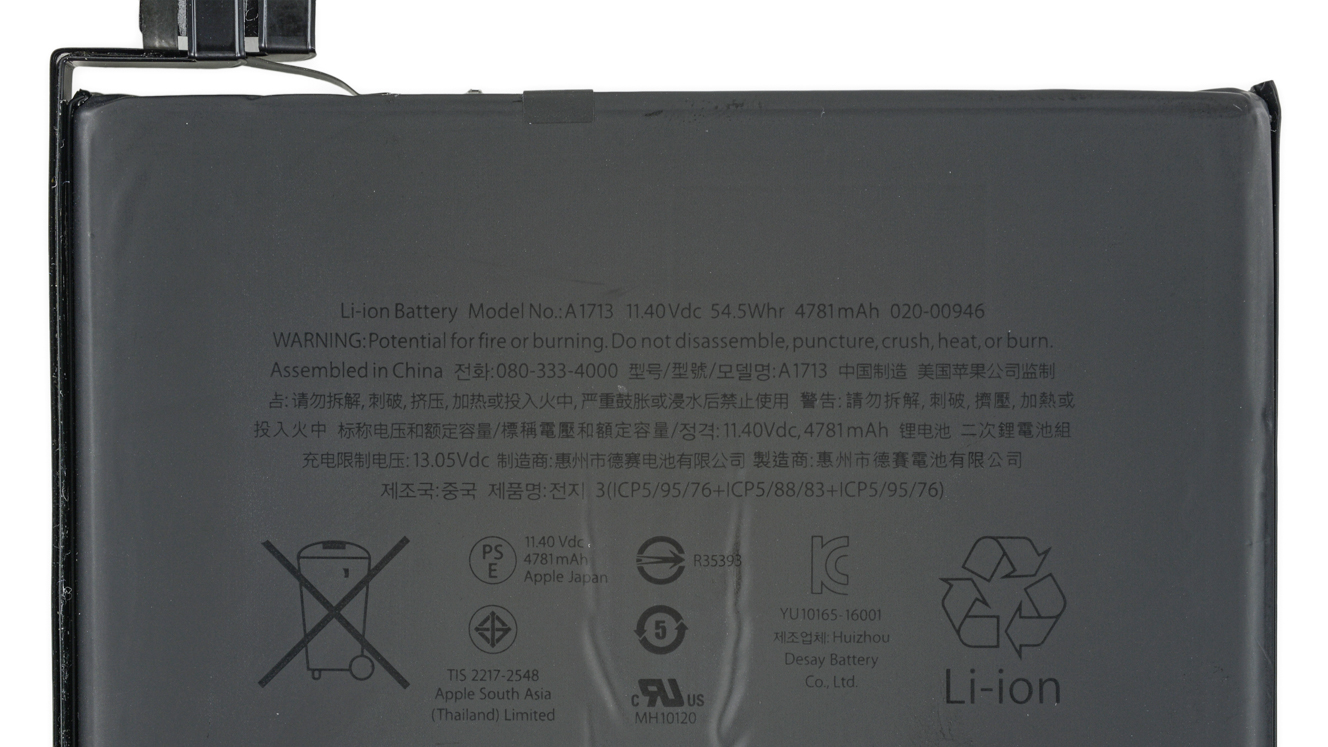

Po novom má Li-Ion batéria kapacitu 54,5 Wh čo je zhruba 4 780 mAh. 6-článková batéria z predošlých modelov mala cca 75 Wh. Aj napriek tomu má vydržať 10 hodín na jedno nabitie.

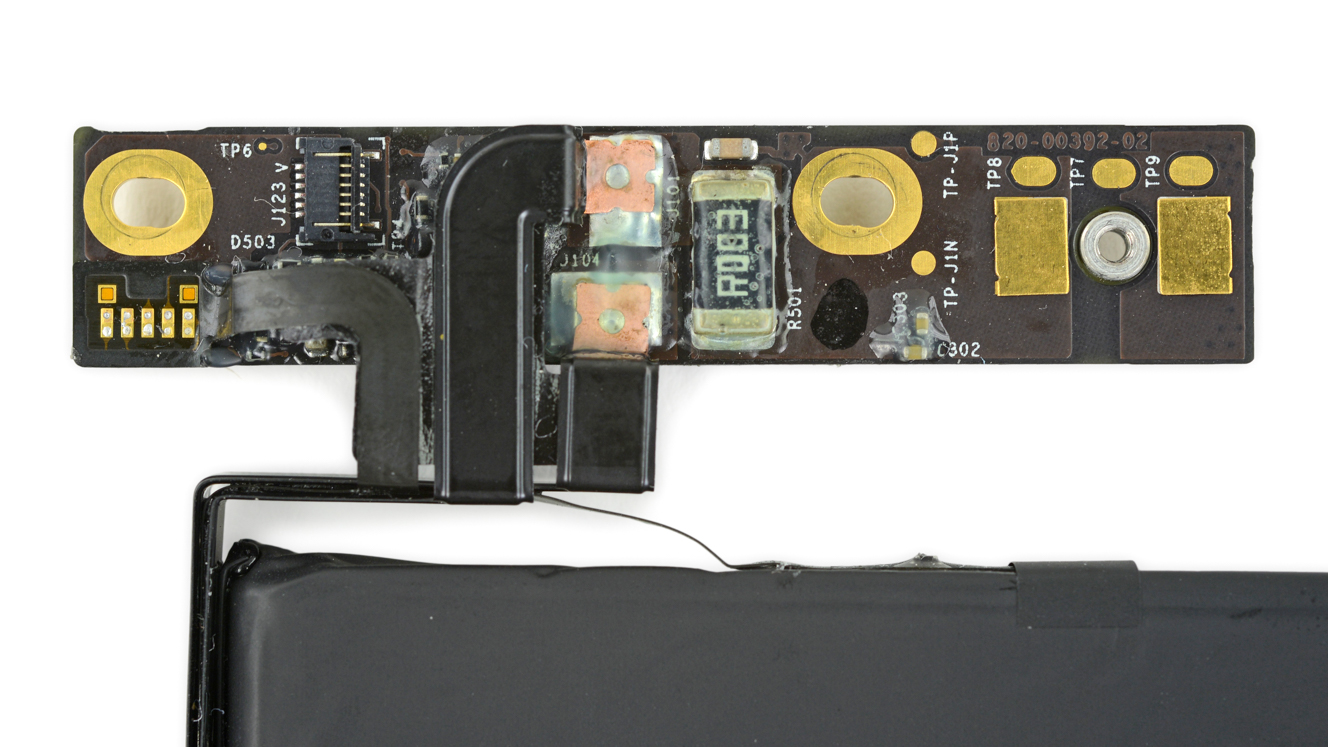

Ovládacia doska vytvorená len pre batériu.

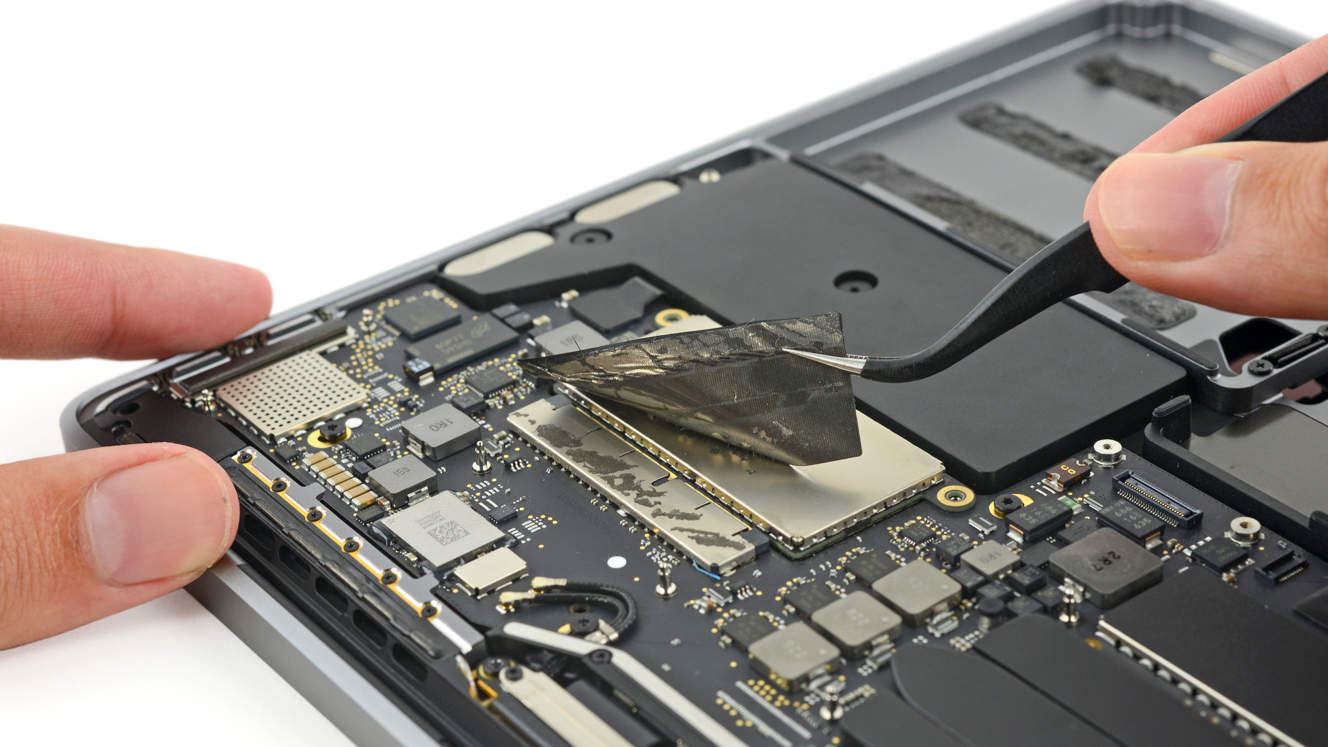

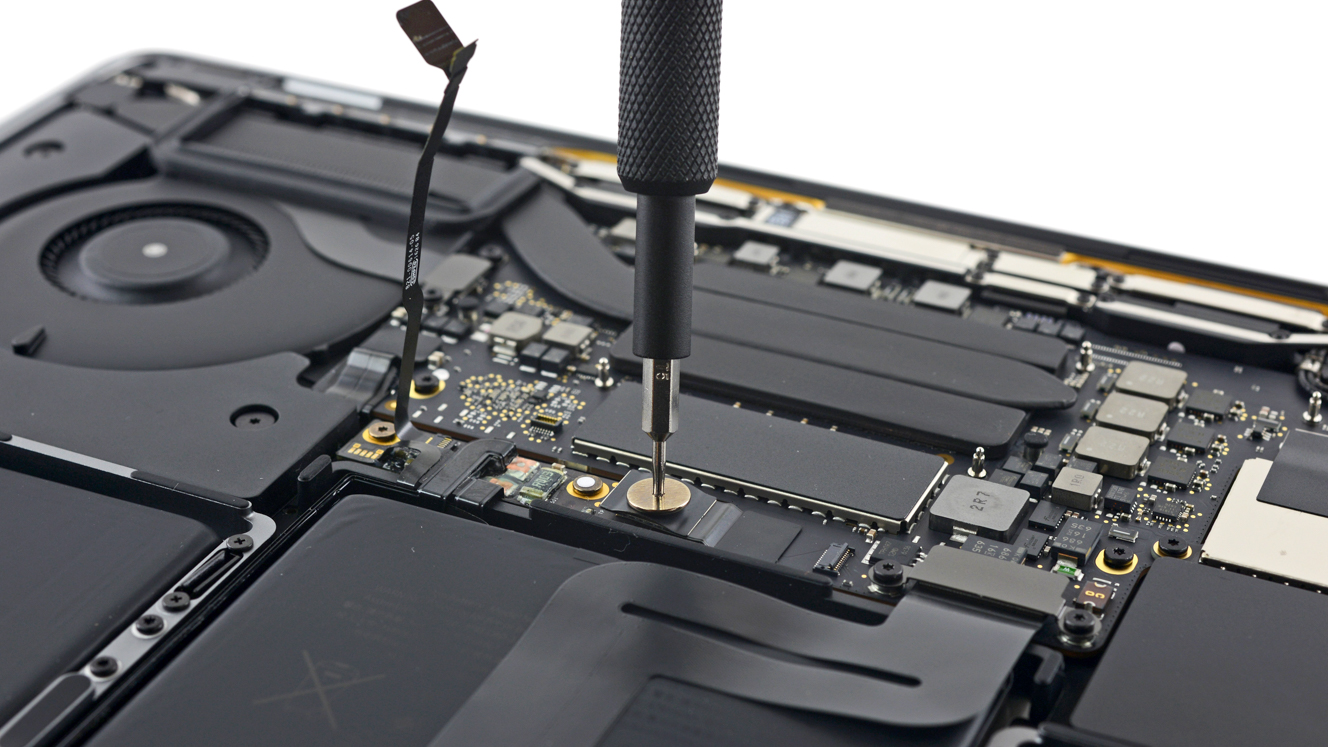

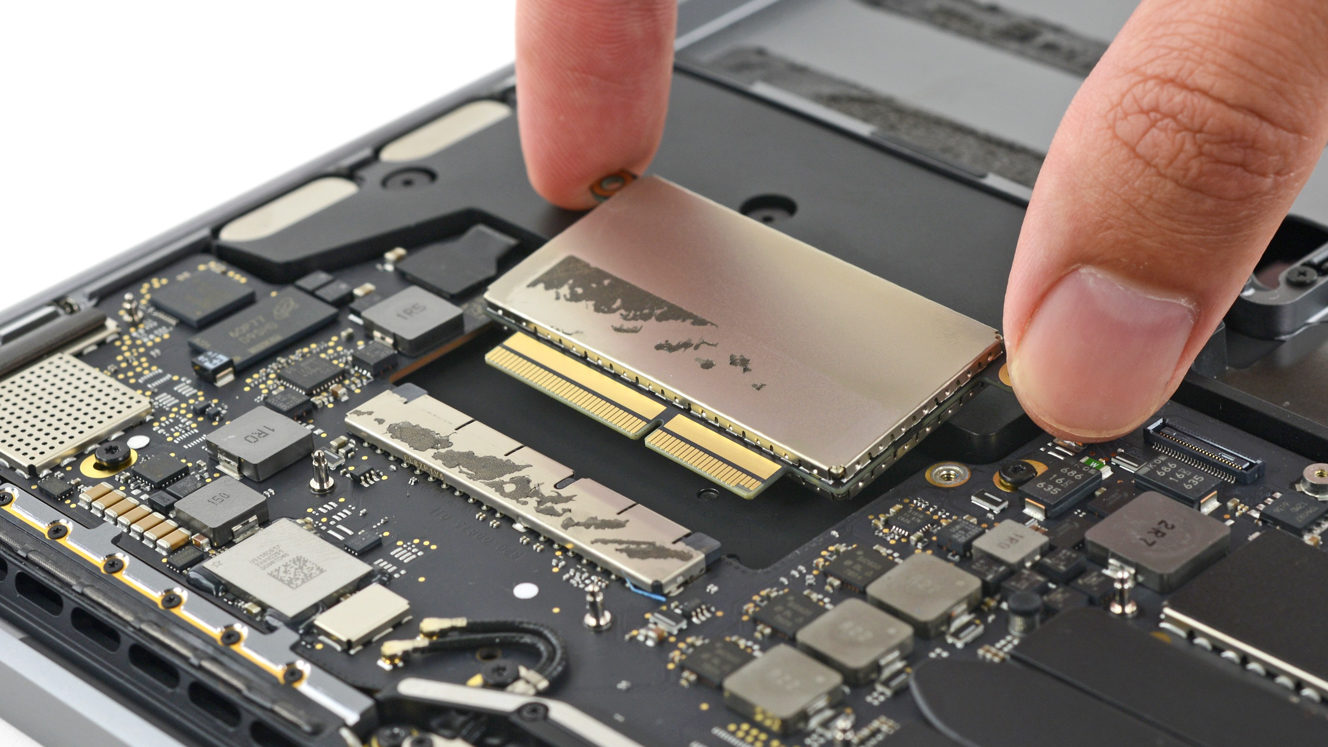

Povedali by ste, že pod touto ochranou je SSD disk?
Ten je chránený hneď viacerými spôsobmi.

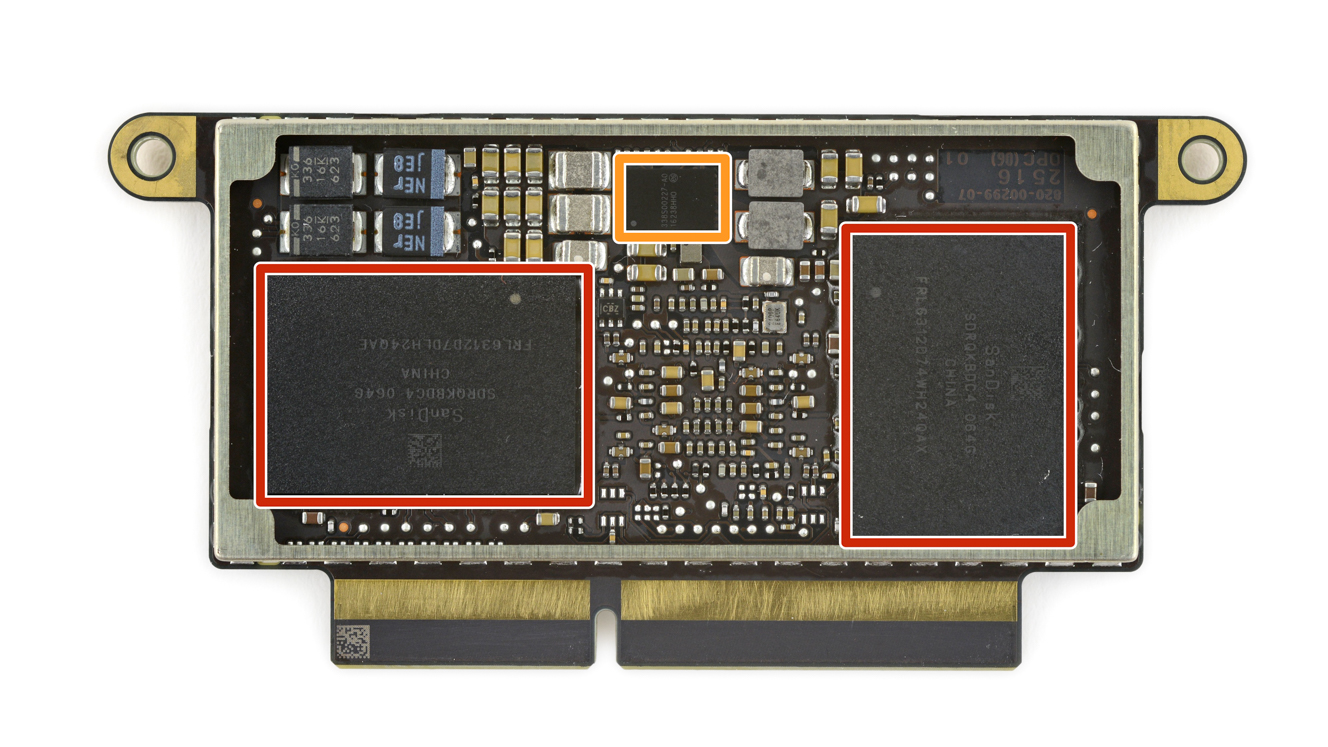

Keďže ide o 256 GB MacBook Pro, na PCI-e SSD disku sú štyri 64 GB flash moduly SanDisk SDRQKBDC4 064G 64 GB NAND (červený obdĺžník). Na disku je aj čip Apple 338S00227 (oranžový).

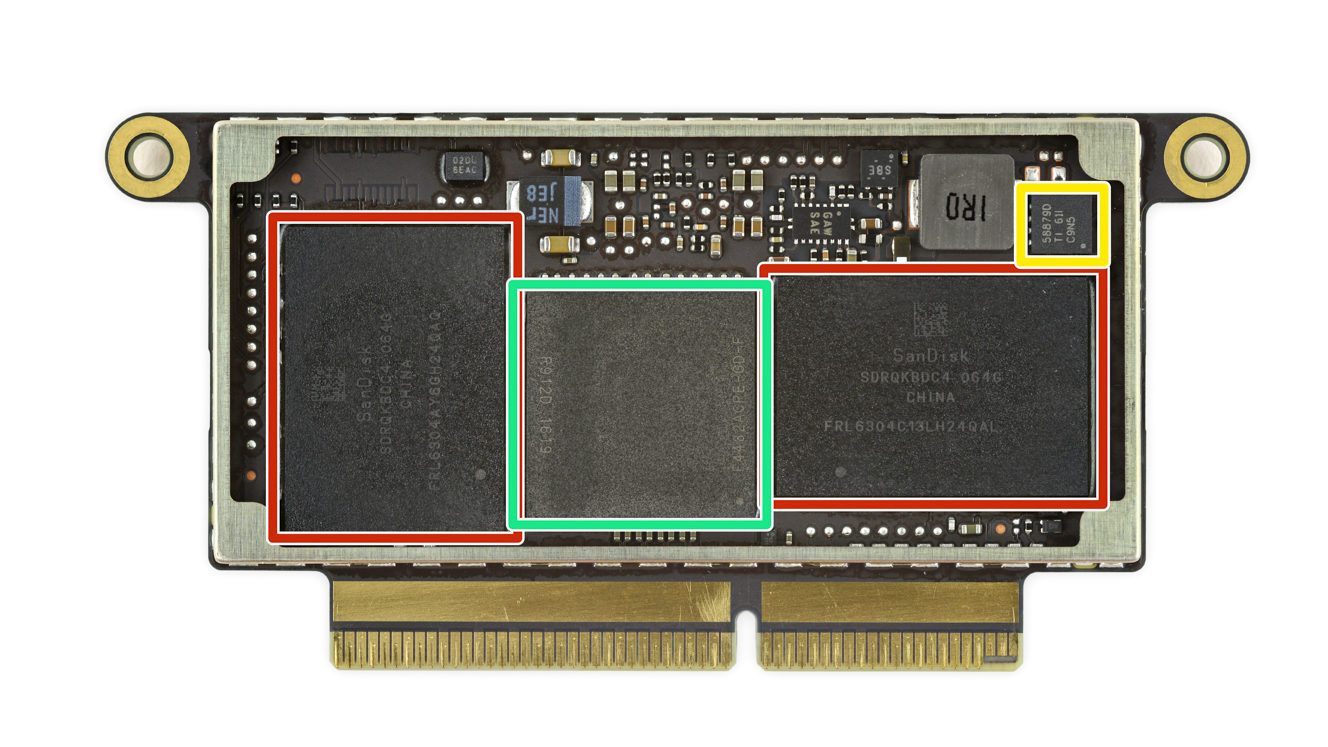

Z opačnej strany sú zvyšené dva NAND flash moduly a čipy Texas Instruments 58879D MOSFET (žltý) a vyrovnávacia pamäť F4432ACPE-GD-F (zelený).

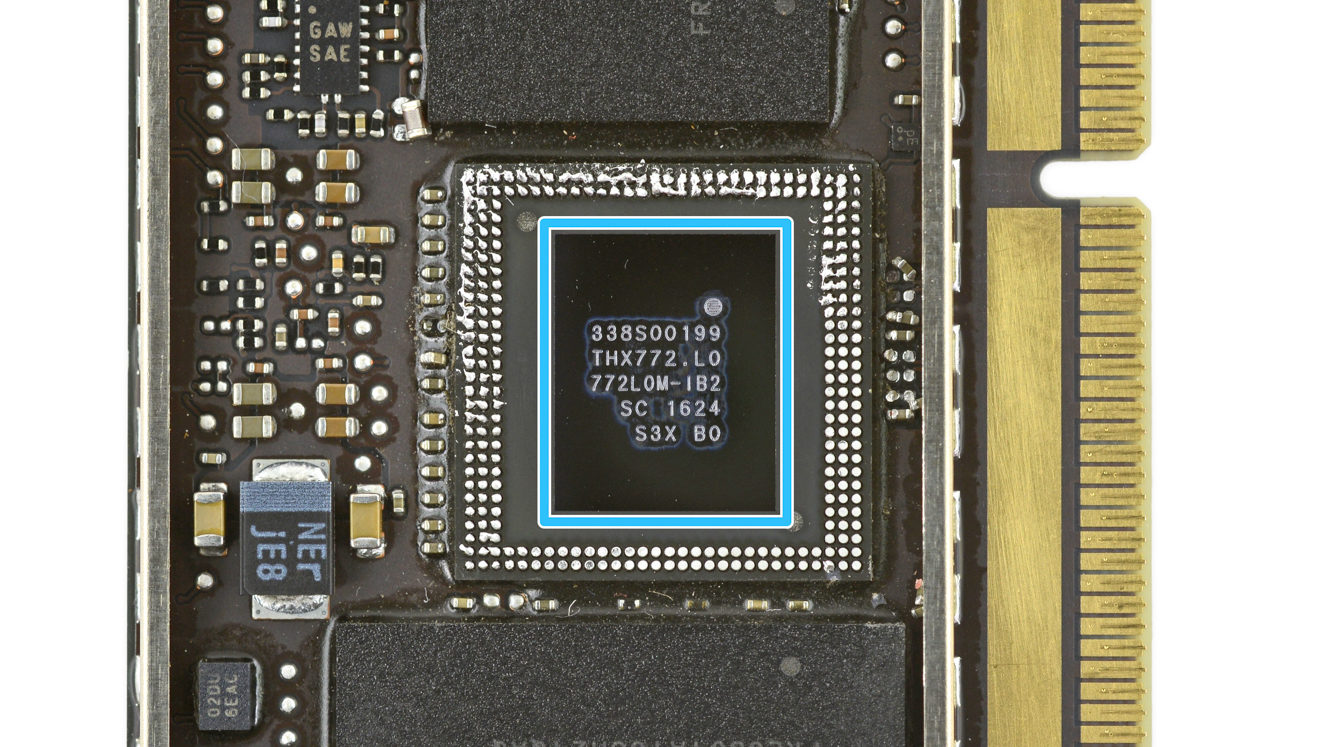

Pod ním je ovládač SSD – Apple 338S00199.

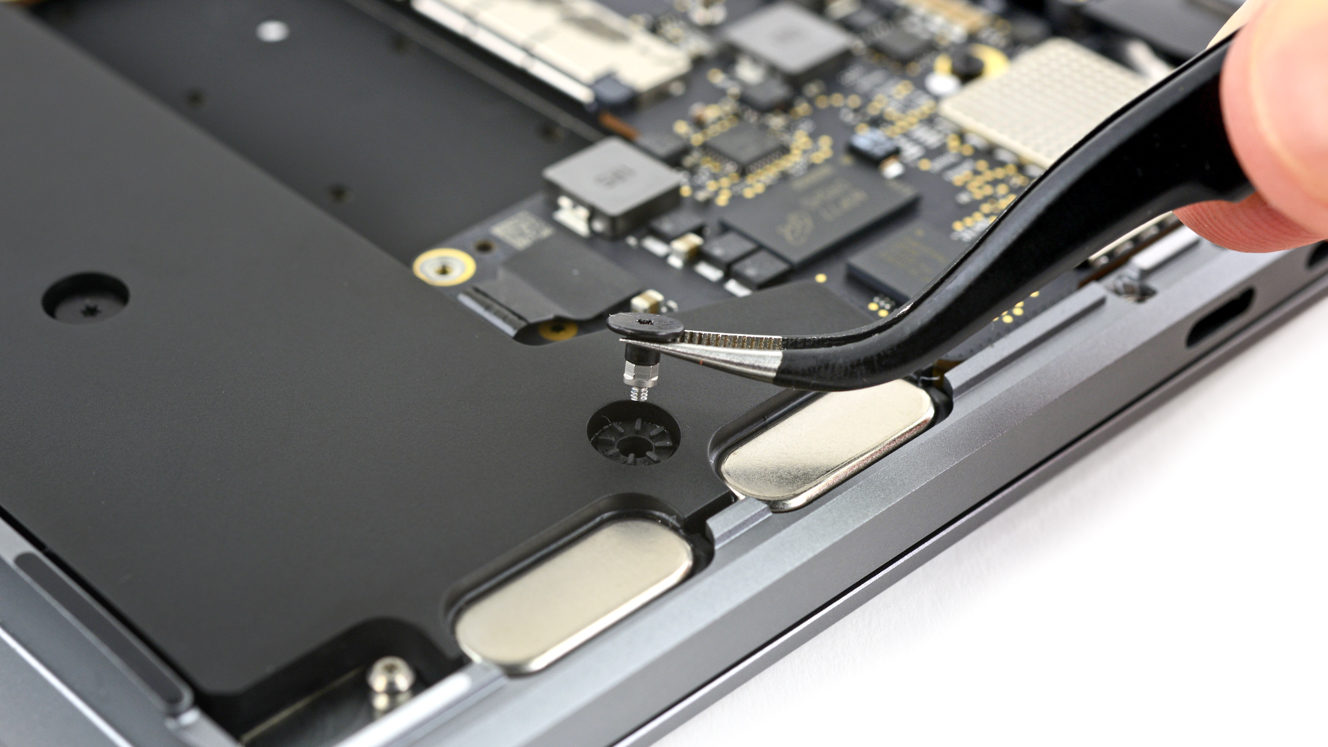

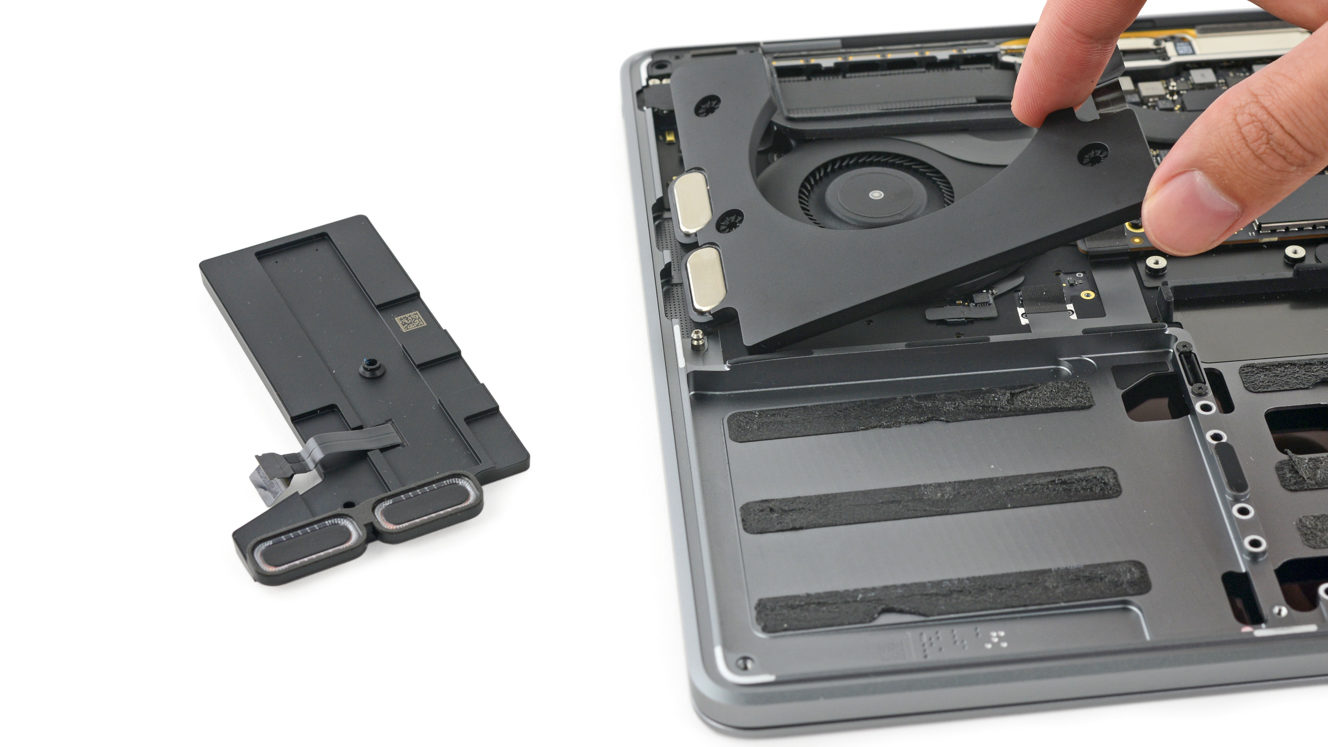

Na rad prichádzajú duálne stereo reproduktory, ktorých zvuk nemseruje do bokov, ale nahor, cez mriežky pri klávesnici.

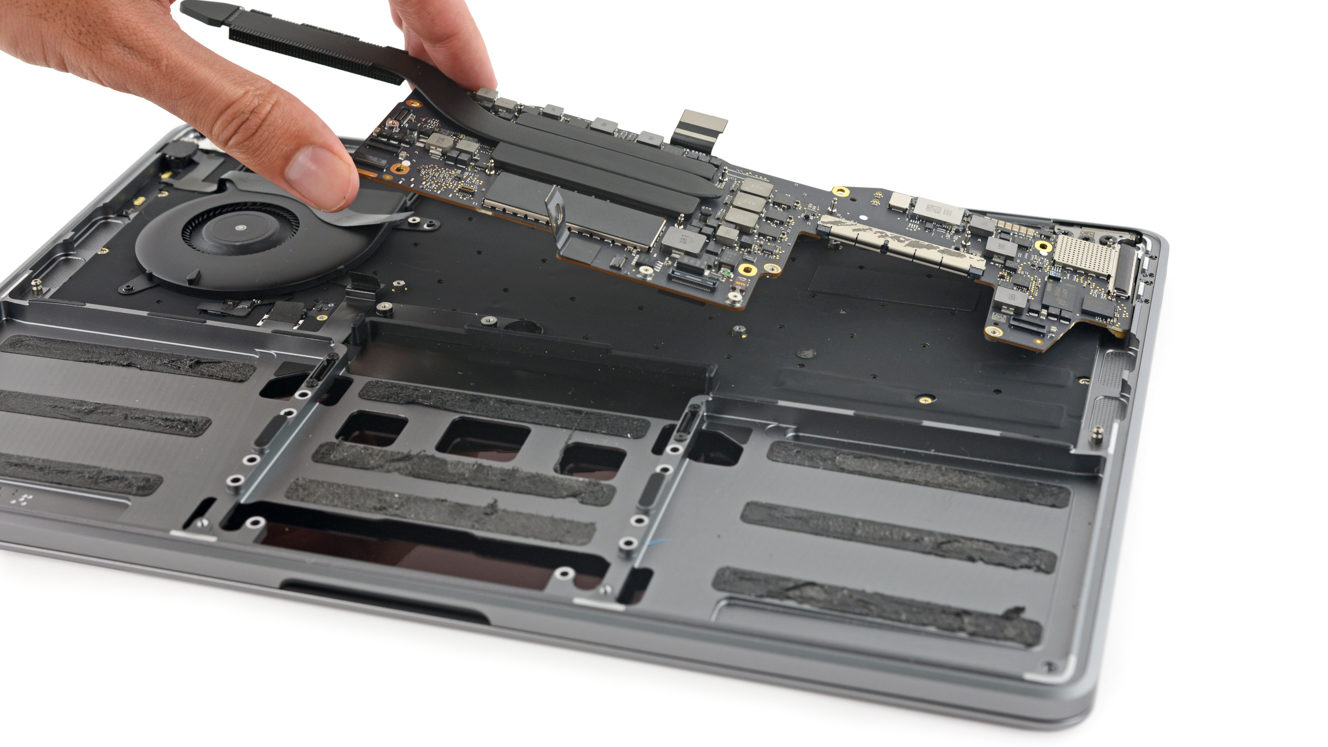

Matičná doska v plnej kráse.

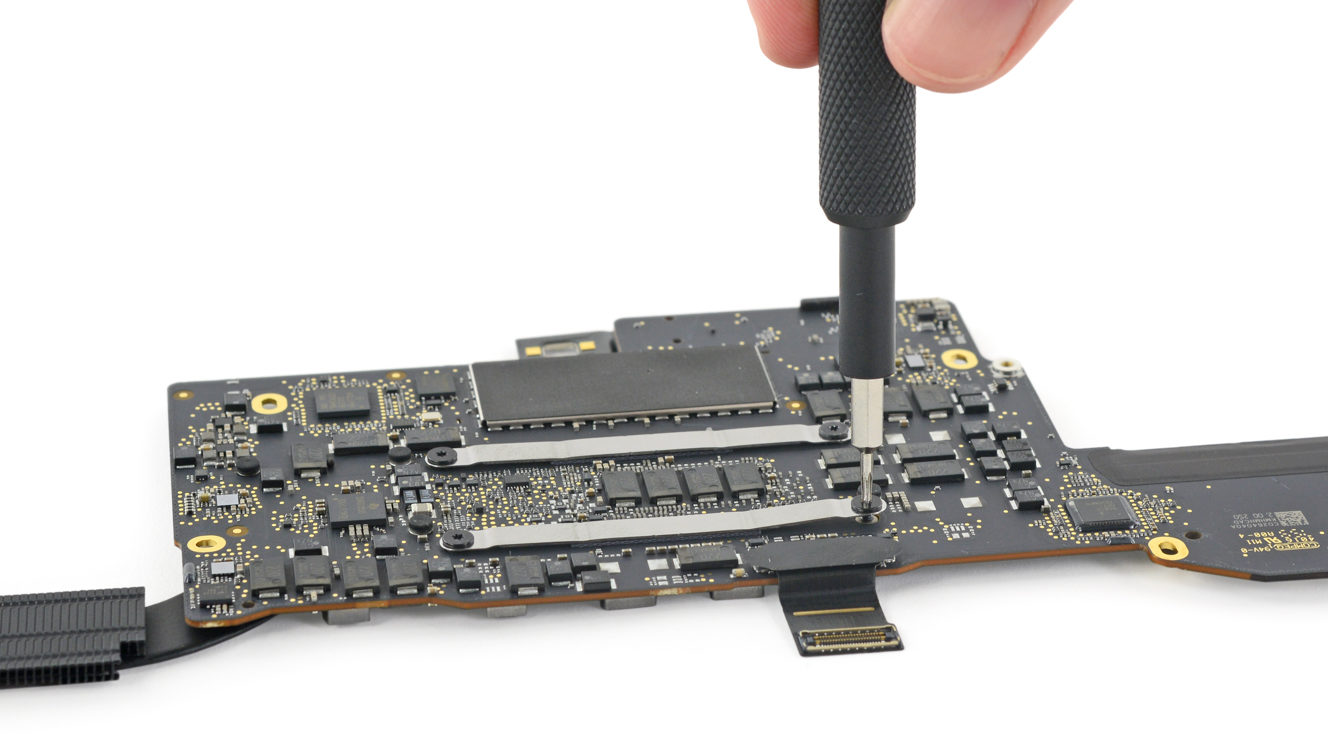

Toto je pokročilý systém chladenia v podaní Apple.

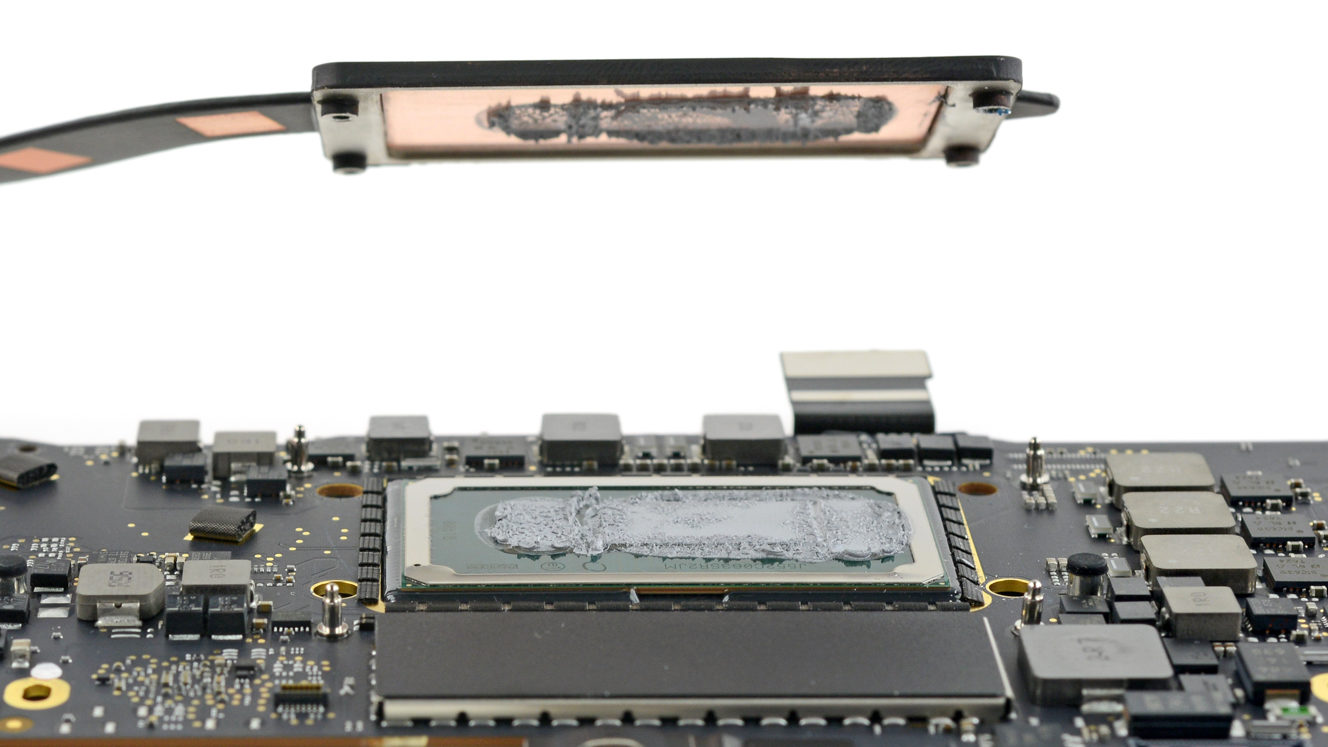

Chladenie smeruje samozrejme priamo na procesor.

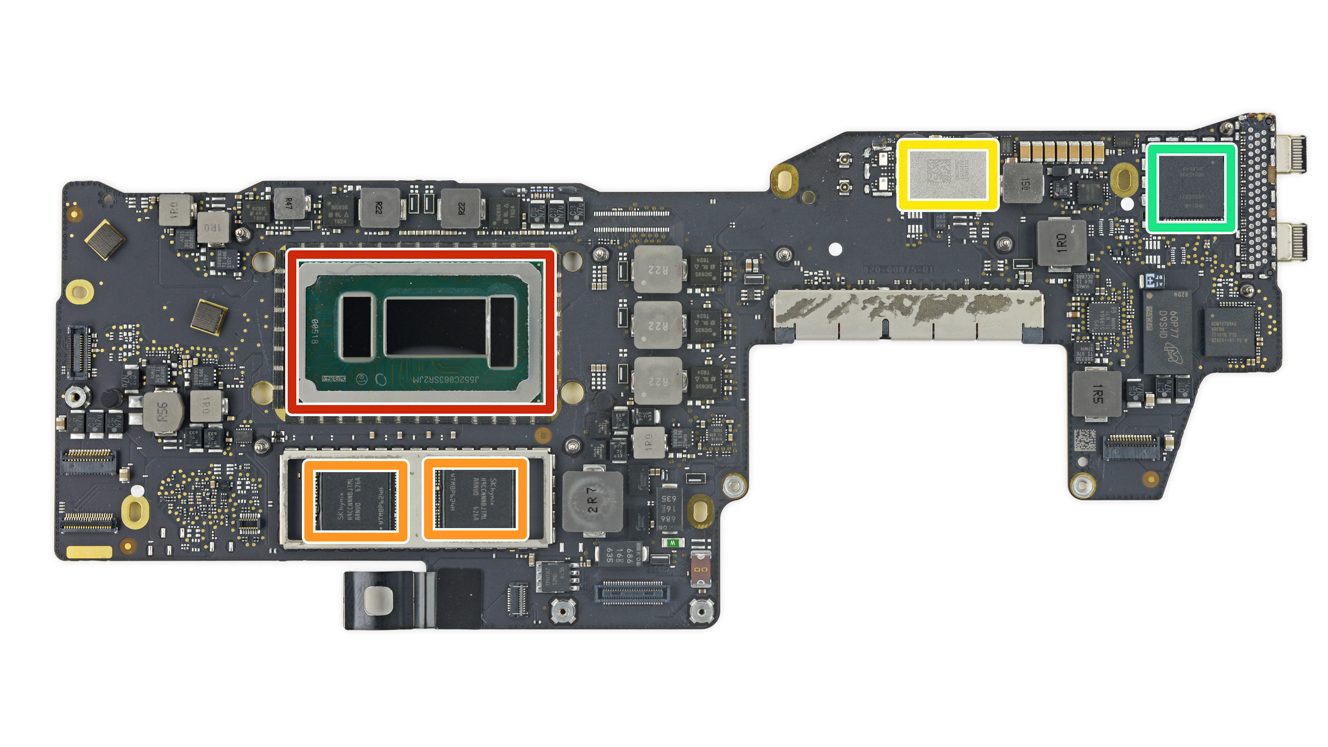

Na nezvyčajne tvarovanej doske je toho požehnane. Intel Core i5-6360U processor s Intel Iris Graphics 540 (červený), SKhynix H9CCNNNBJTML LPDDR3 RAM pamäť (oranžové), Universal Scientific Industrial 339S025 Wi-Fi modul (žltý) a ovládač Intel JHL6540 Thunderbolt 3.

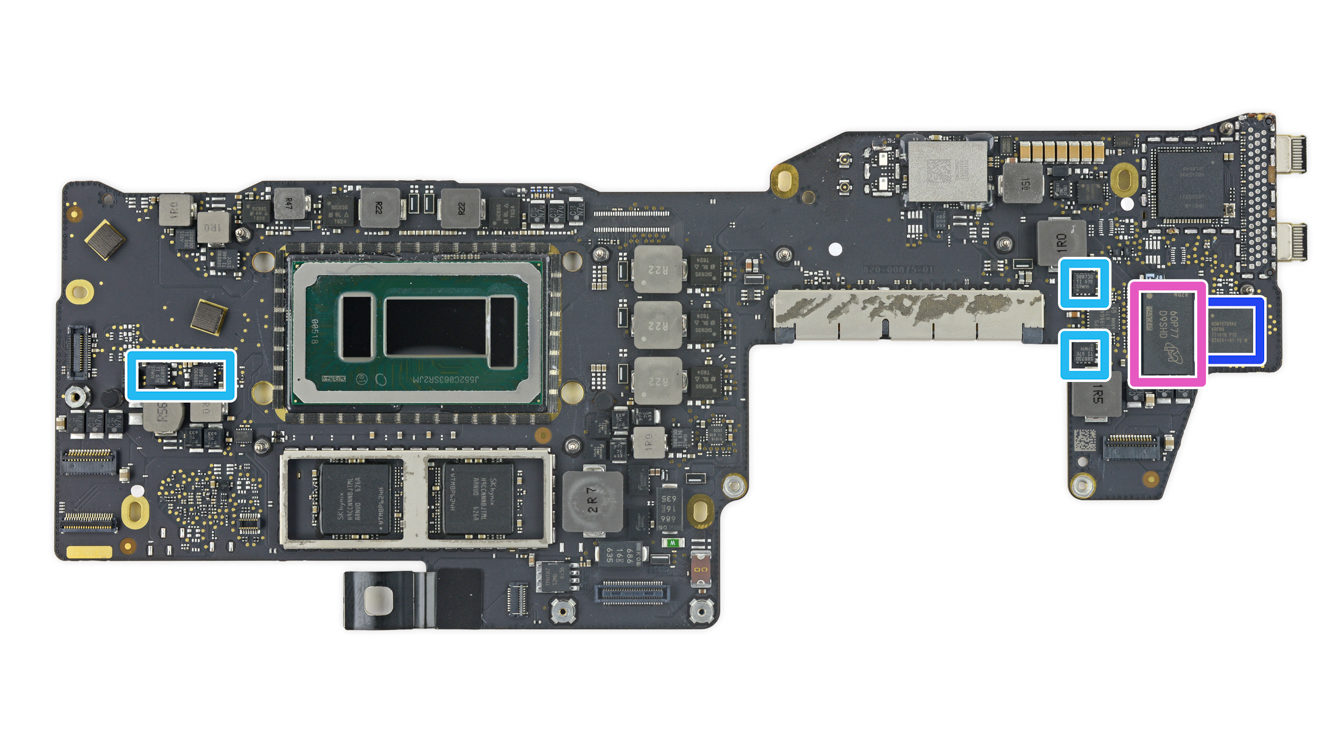

Okrem nich je tu aj Texas Instruments 58873D Synchronous Buck NexFET Power Block MOSFET (tyrkysové), Micron MT41K256M16TW-107 512 MB DDR3L SDRAM (ružový) a ovládač kamery Broadcom BCM15700A2 (modrý).

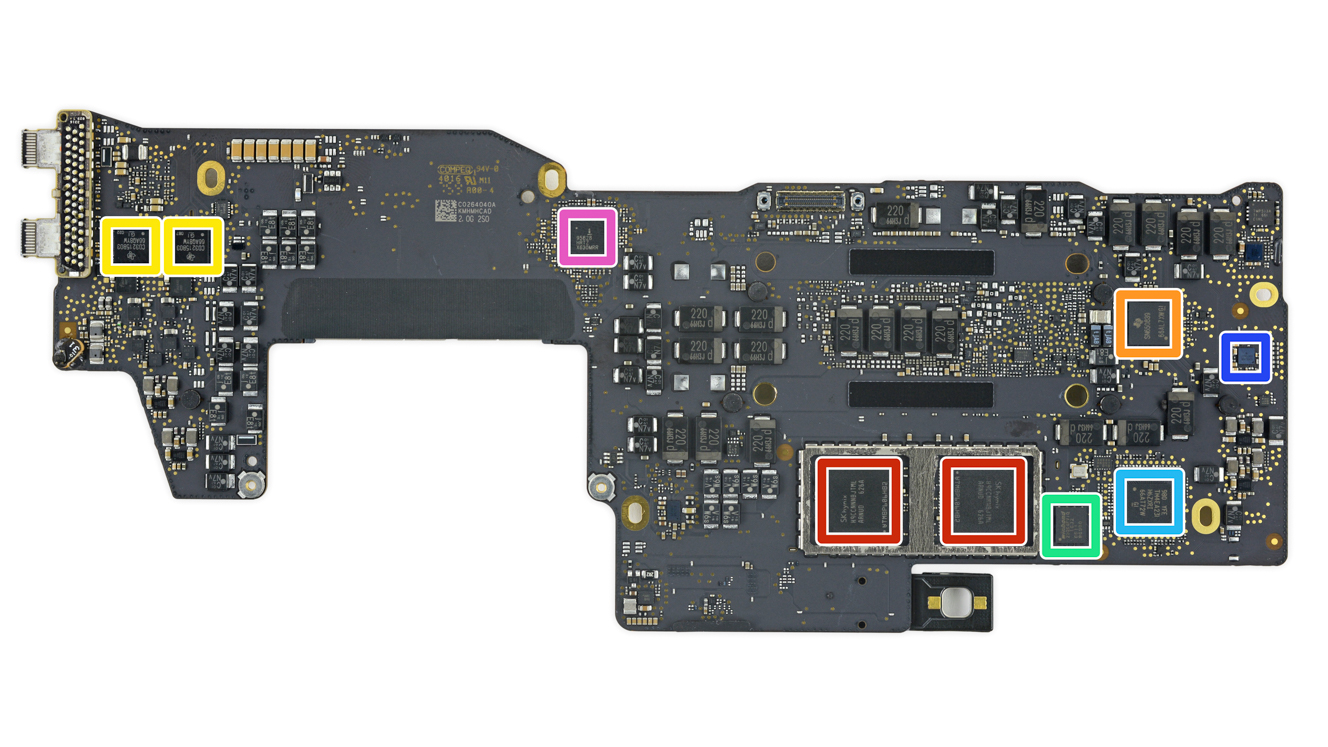

Z opačnej strany matičnej dosky je 2x Texas Instruments CD3215B03 66AQ8YW G1 (žlté), Intersil 95828 HRTZ X630MRR (ružový), SKhynix H9CCNNNBJTML LPDDR3 RAM (červené), Winbond SpiFlash W25Q64FV 64 Mb sériová flash pamäť (zelený), Texas Instruments TM4EA231 H6ZXRI (tyrkysový), Texas Instruments SN650839 66AL7XWGI (oranžový) a Cirrus Logic CS42L63A Audio Codec (modrý).

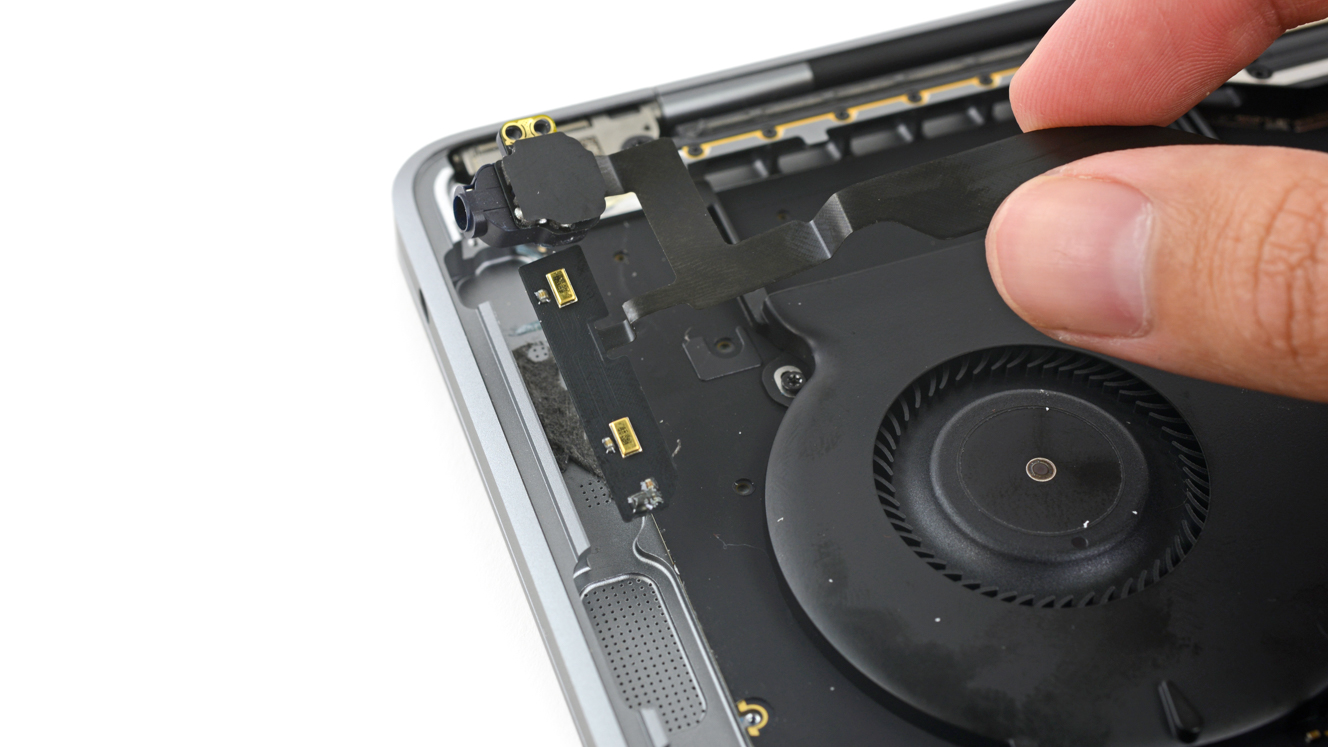

3,5 mm audio port.

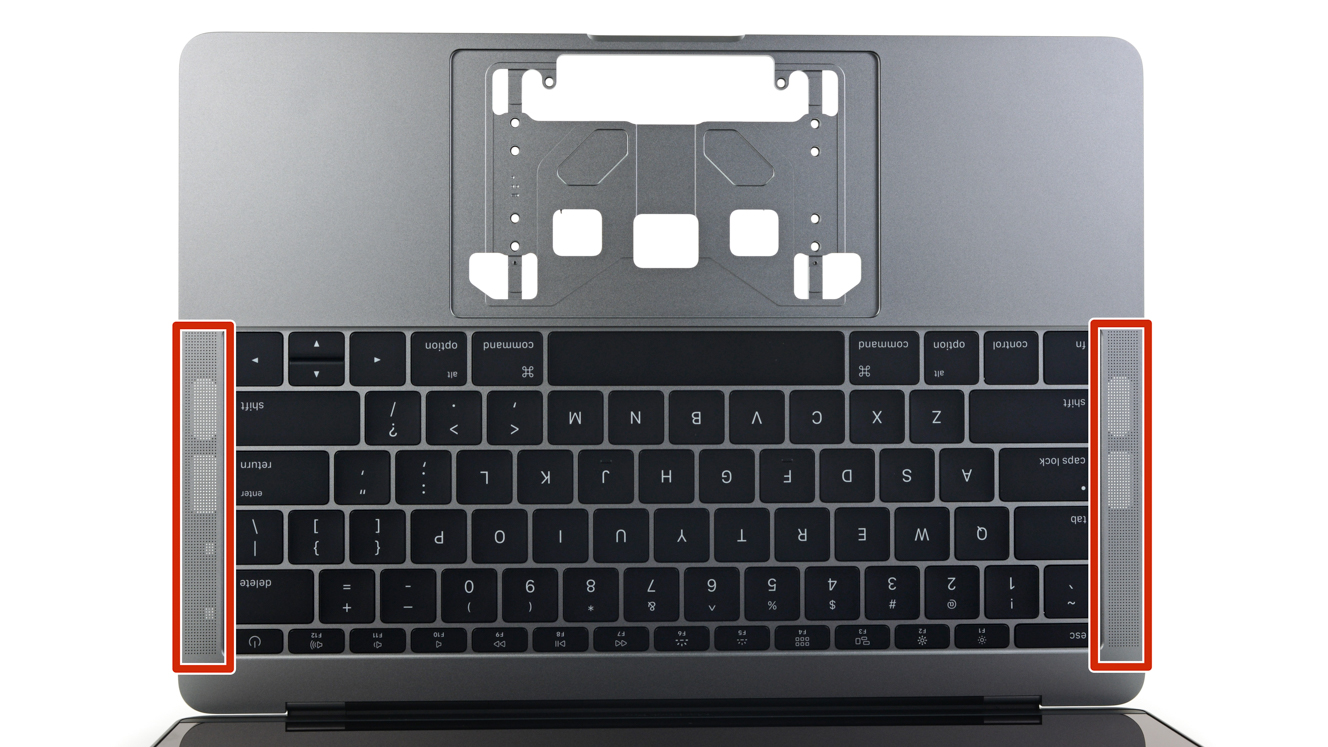

Jasne viditeľné, v ktorých miestach mriežky sú duálne stereo reproduktory.

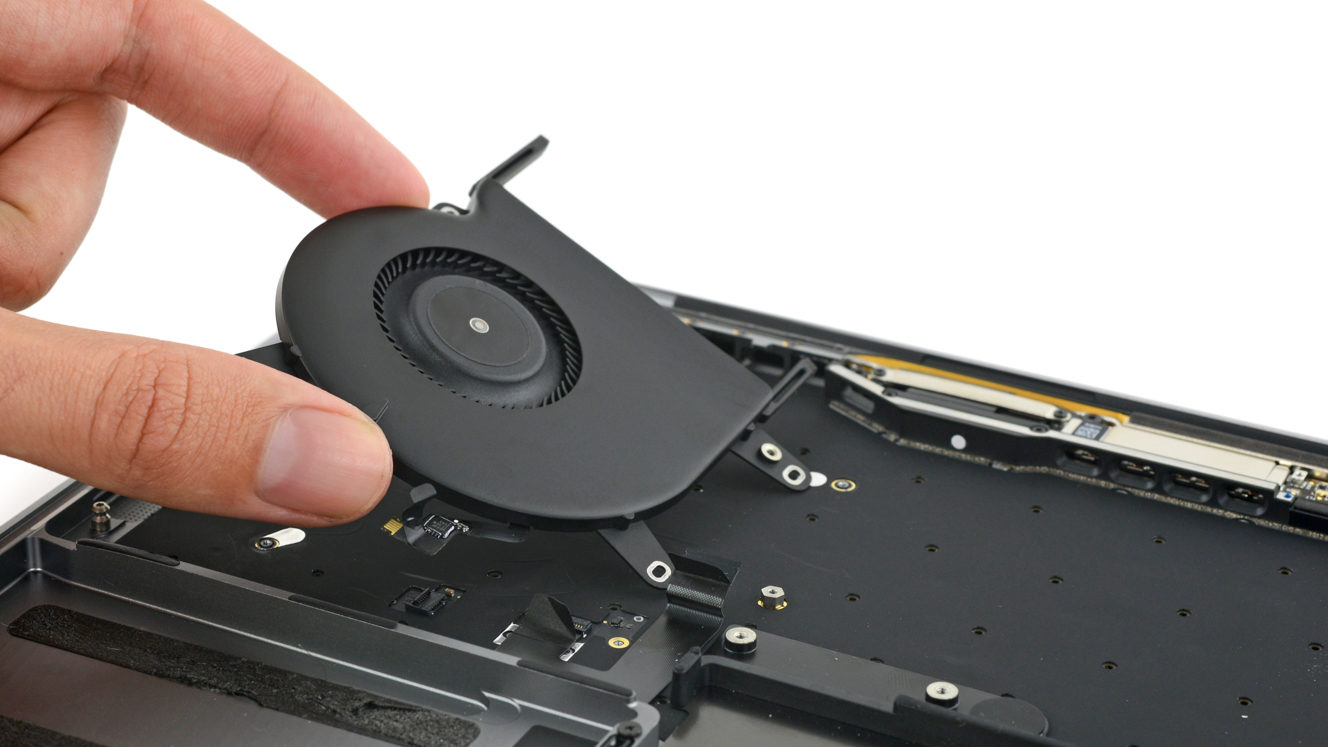

Jediný chladič, ktorý by sa ale zapínať často nemal.

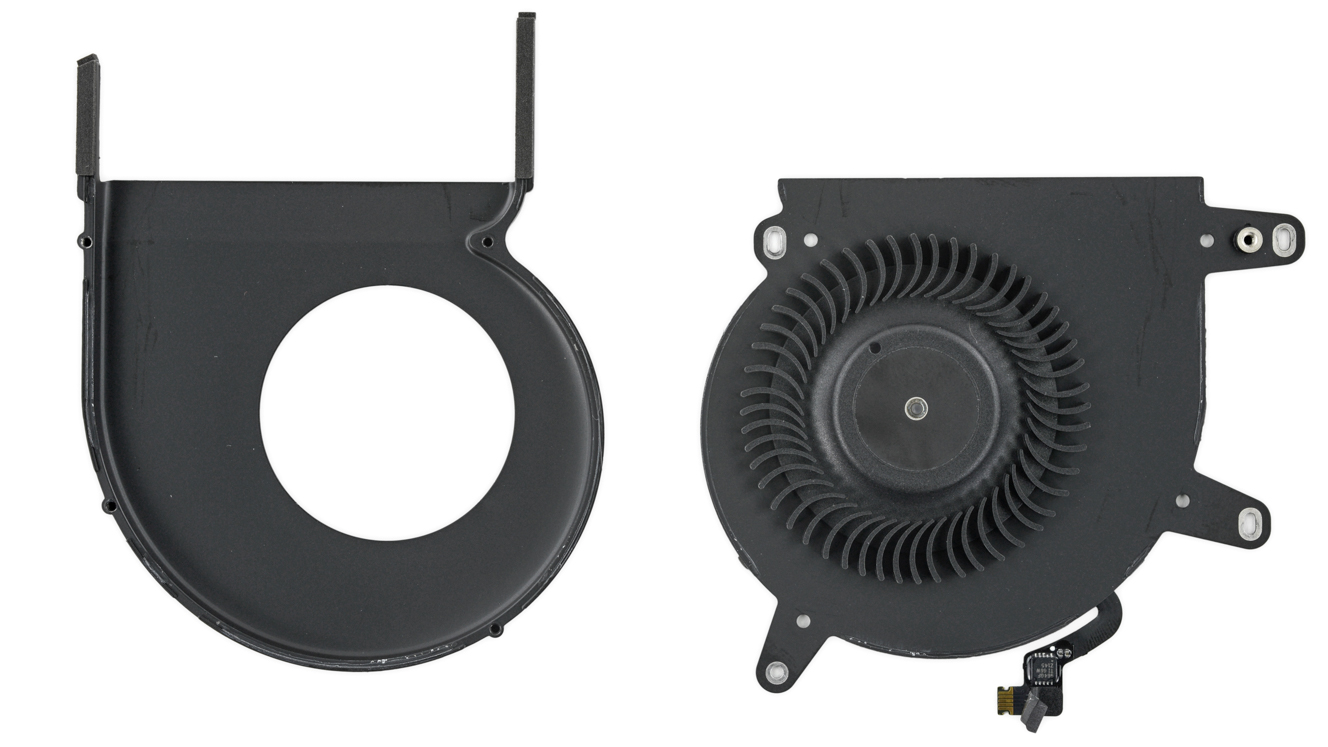

Zaujímavosťou je pomerne veľký voľný priestor okolo lopatiek ventilátora v jeho vnútri.

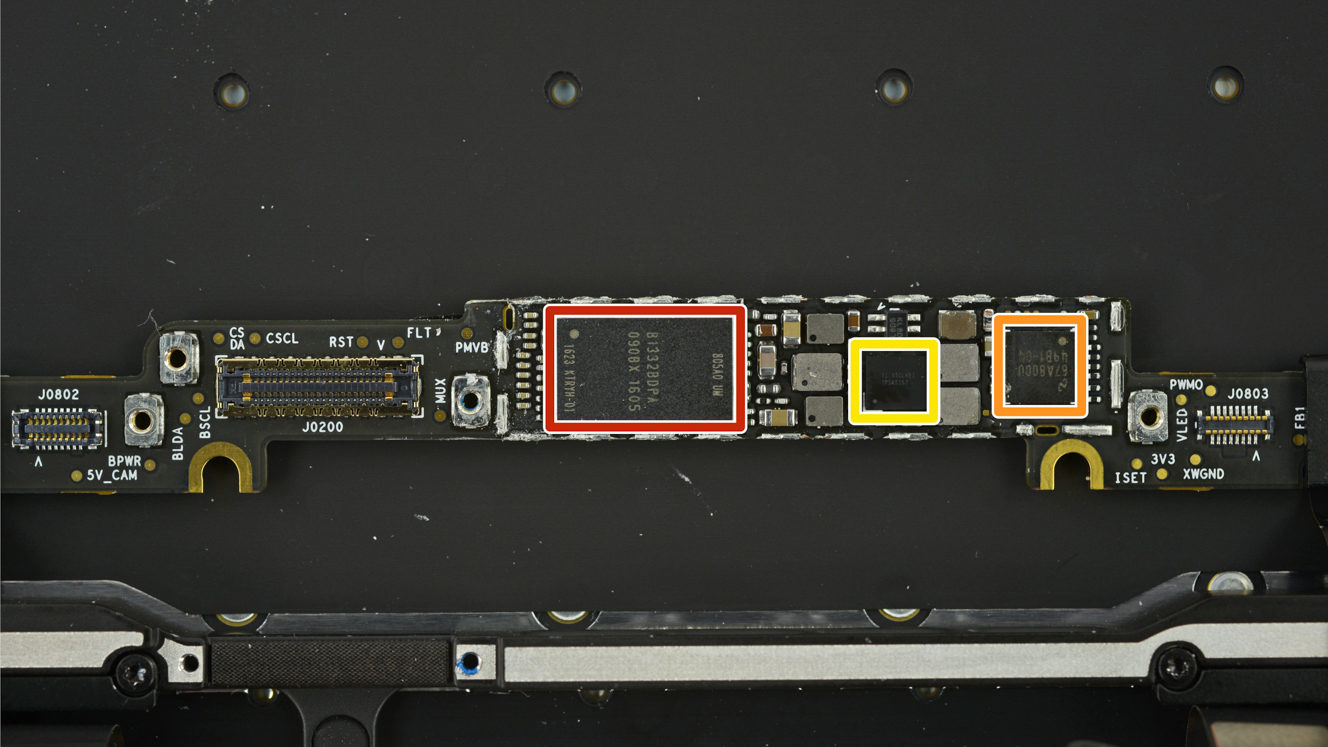

Na rade je displej. Ten má svoje vlastné ovládače ako B1332BDPA 090BX 1605 (červený), Texas Instruments 65CLKEI TPS65157 (žltý) a National Semiconductor 67A800U 49B1-04 (oranžový).

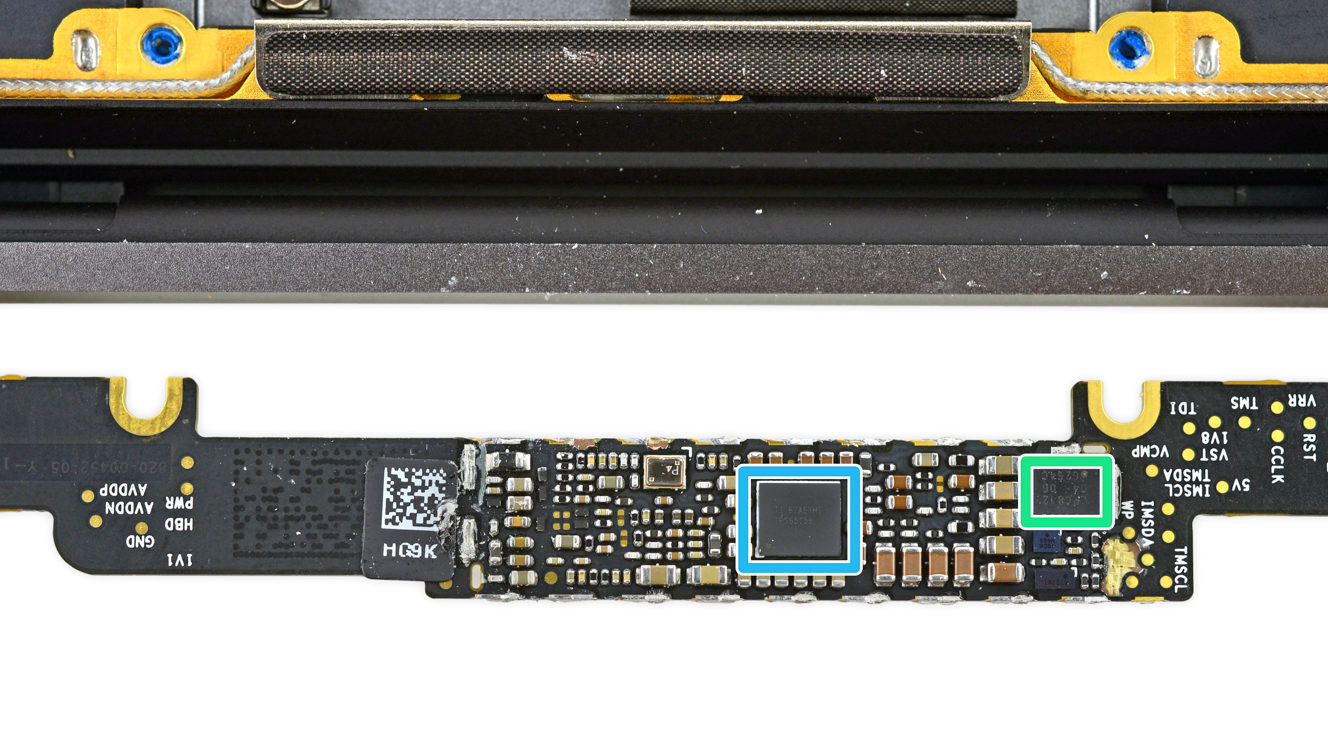

Z opačnej strany stojí za zmienku Texas Instruments TPS65158 High Resolution LCD Bias IC (tyrkysový) a NXP LPC812 ARM Cortex M0+ 32-bit MCU (zelený).
Anténa pre Wi-Fi a Bluetooth.

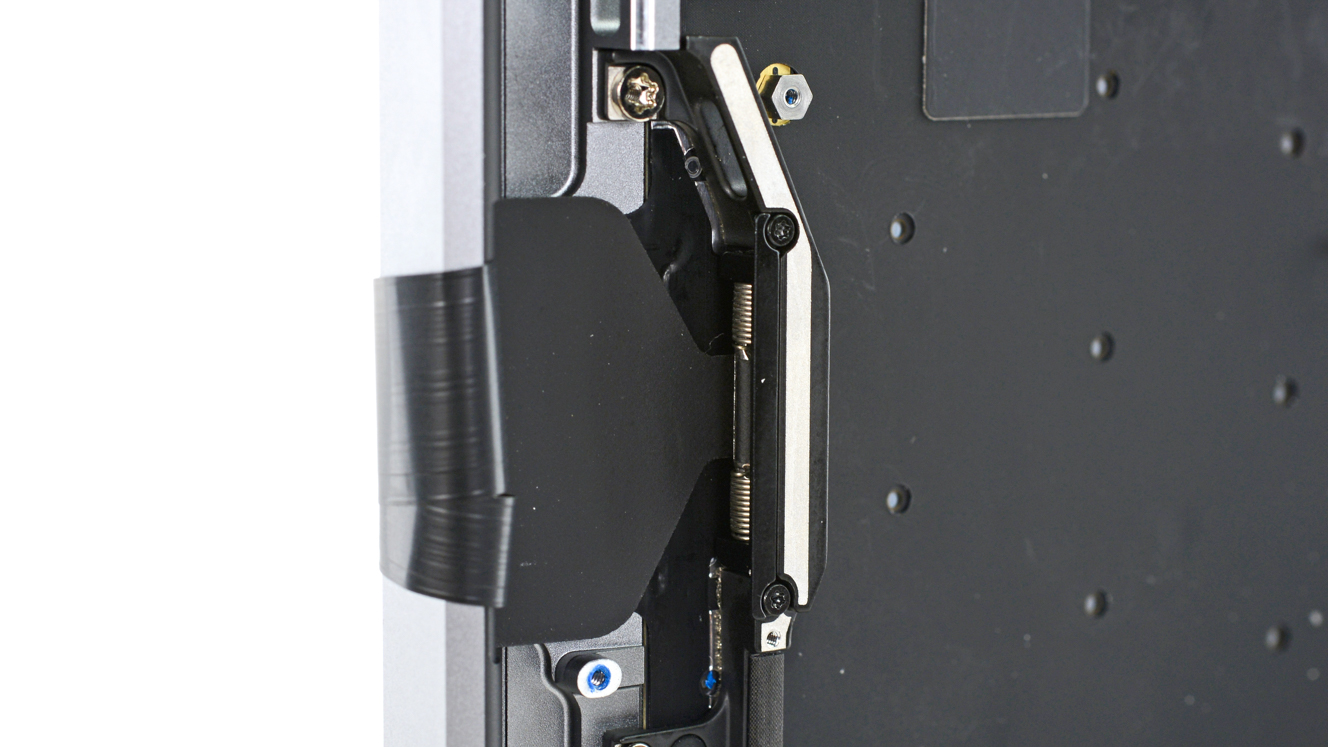

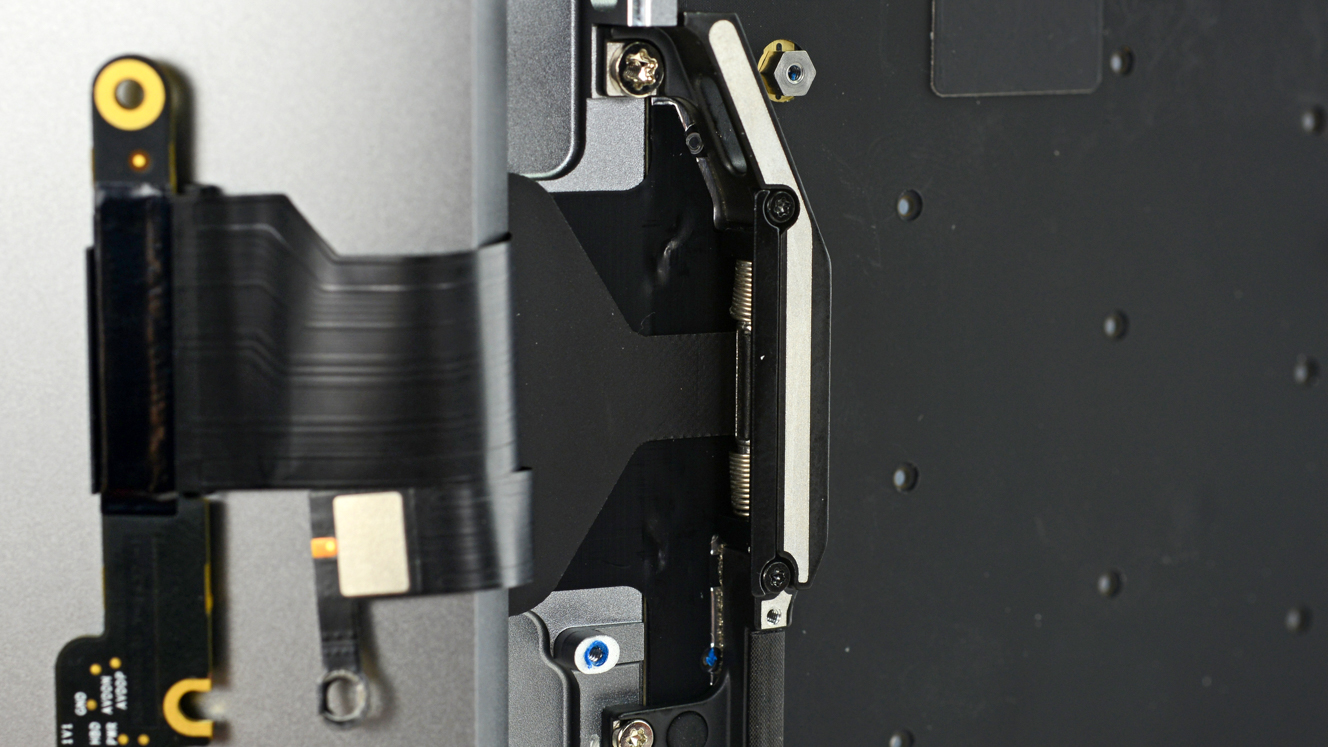

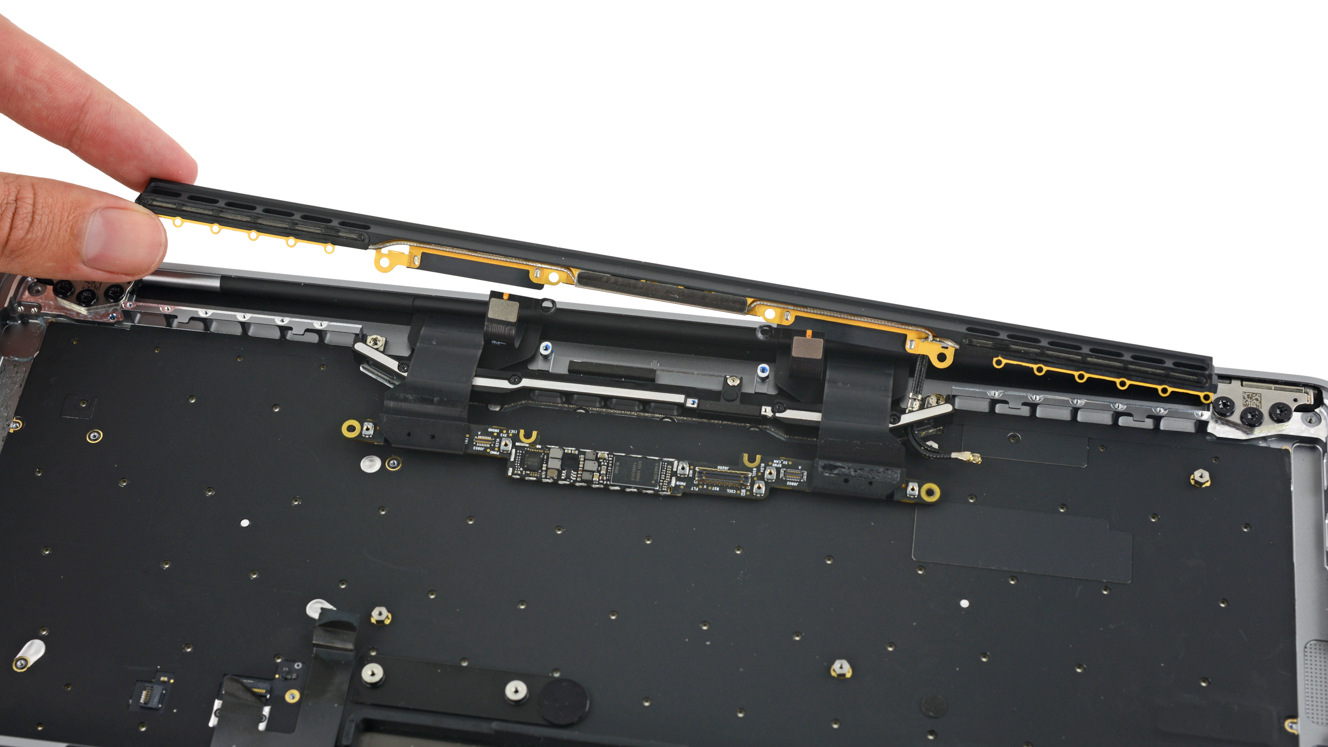

Špeciálny mechanizmus flex kábla k displeju, ktorý sa automaticky napína pomocou pružiny keď je displej otvorený.

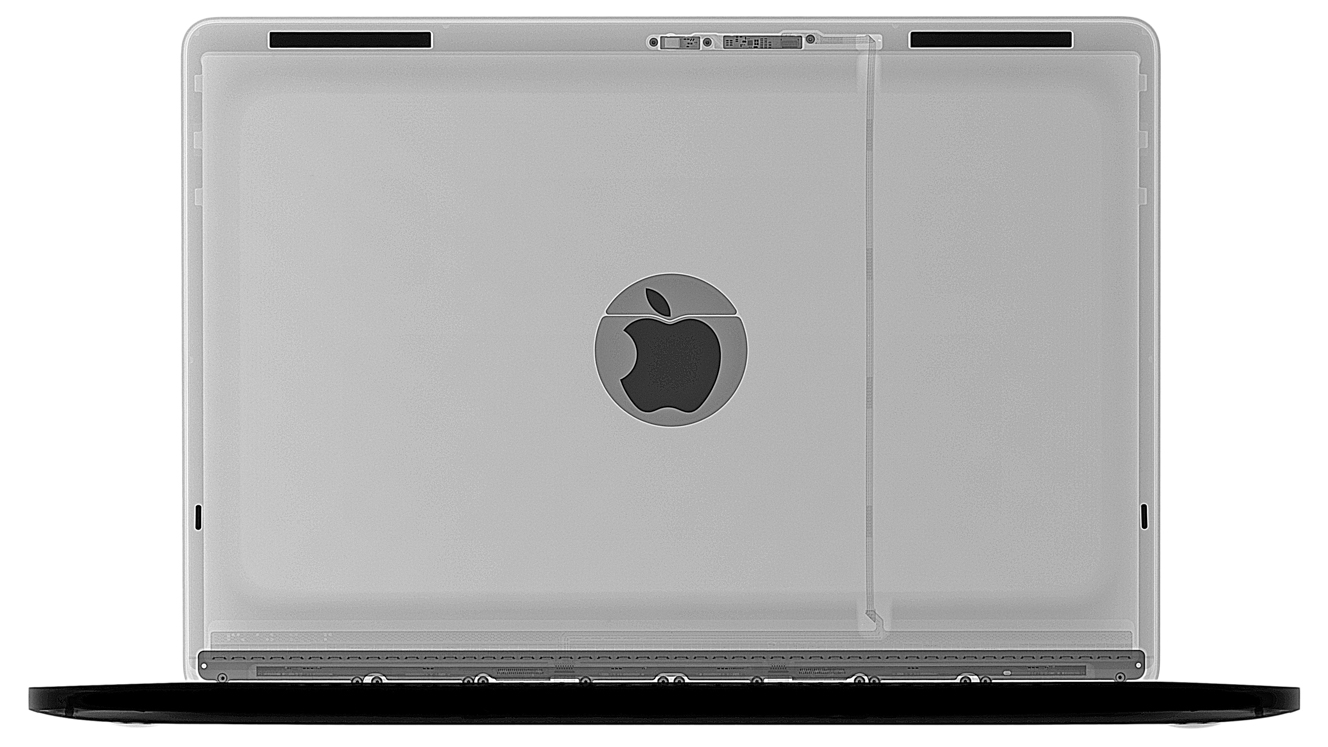

Opäť RTG snímka, ktorá odhaľuje, ako Apple vytvoril systém káblov pod displejom. Jeden smeruje priamo k webkamera.

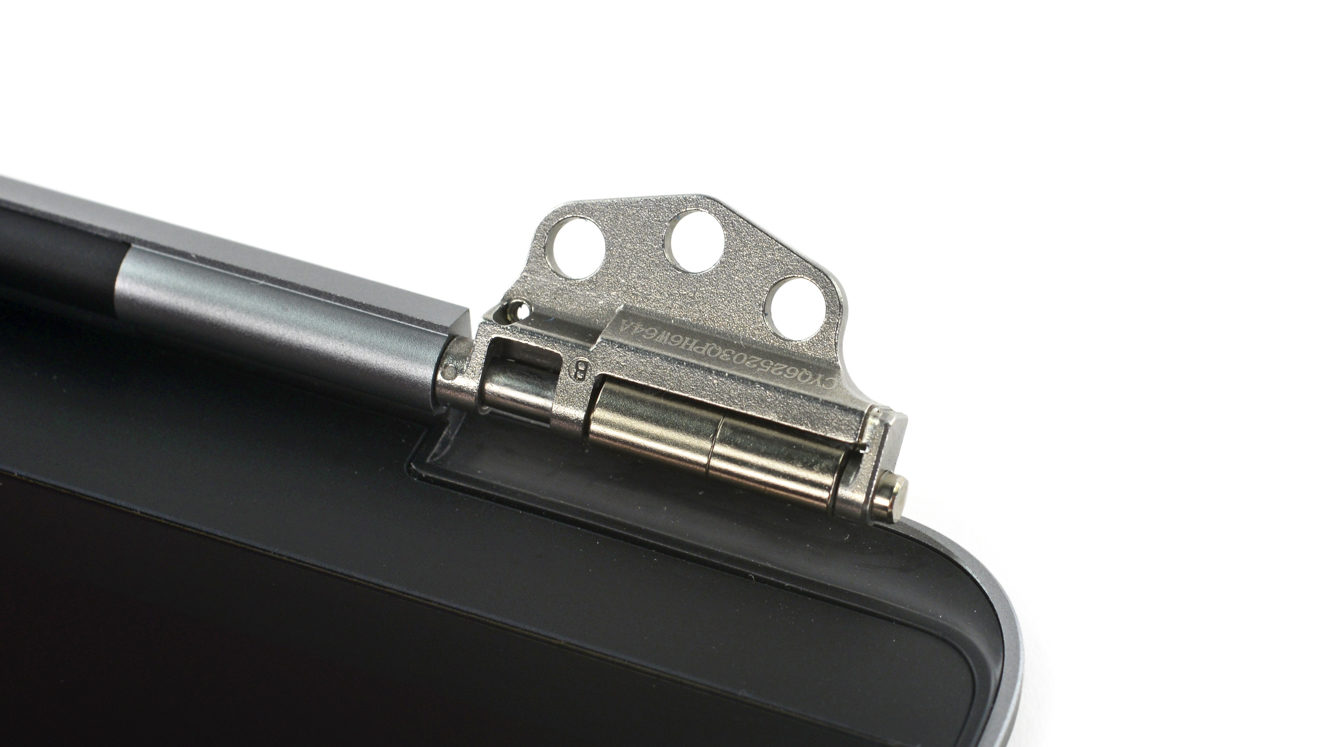

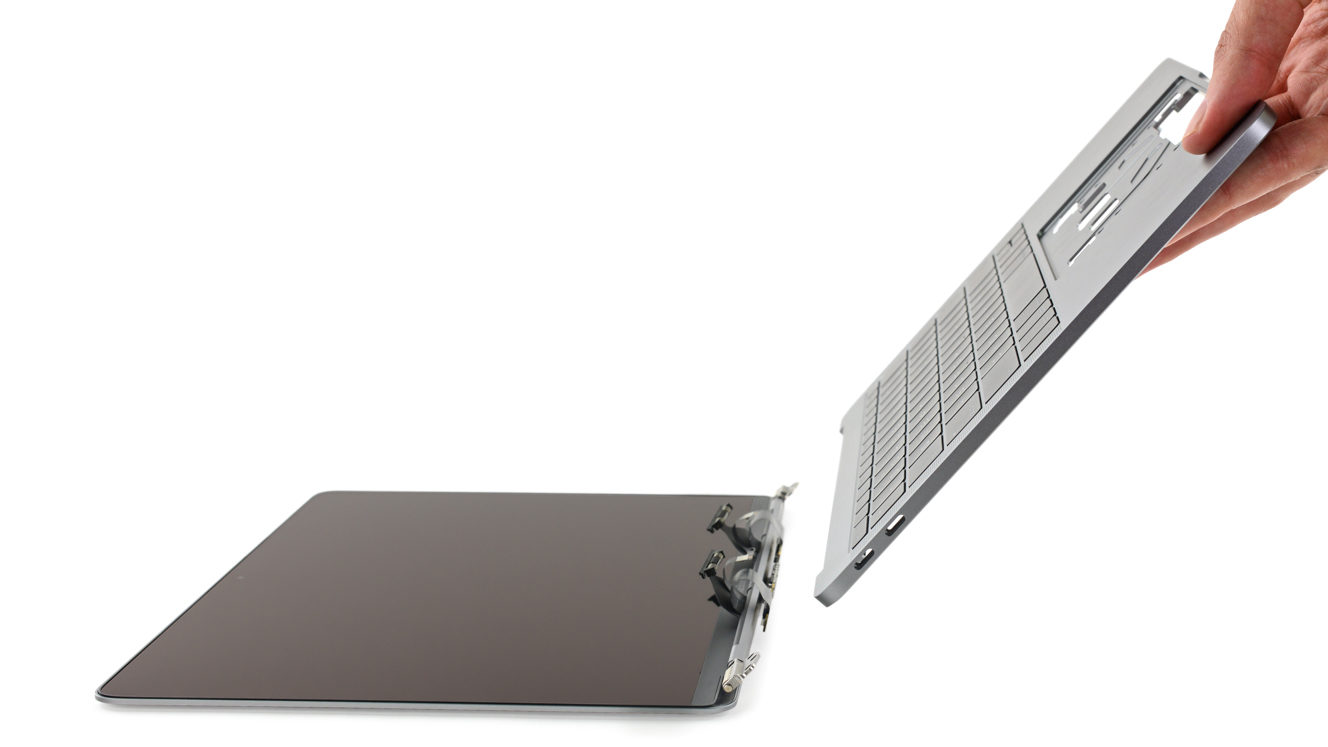

Na koniec ostávajú pánty. Tie sú síce iba dva, no sú dostatočne kvaltiné na to, aby udržali veko displeja na svojom mieste a zároveň sa otvárali vcelku pohodlne.

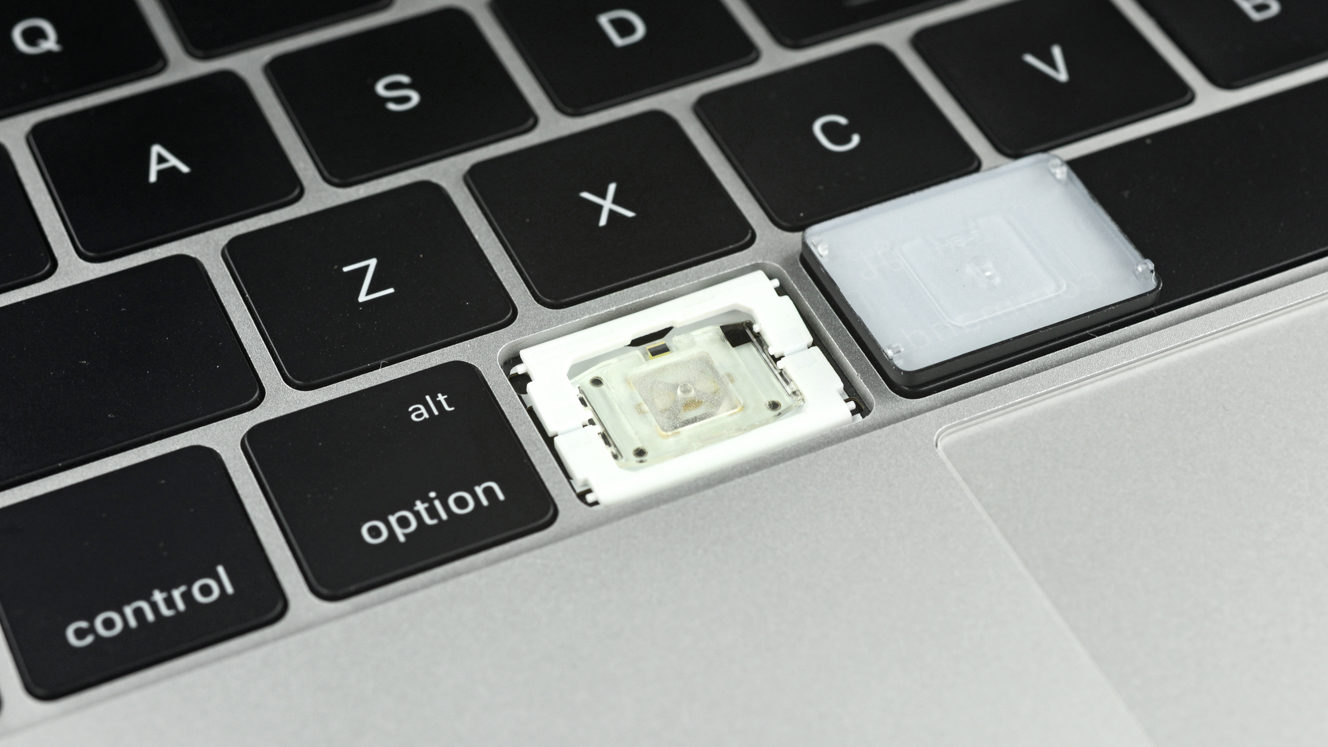

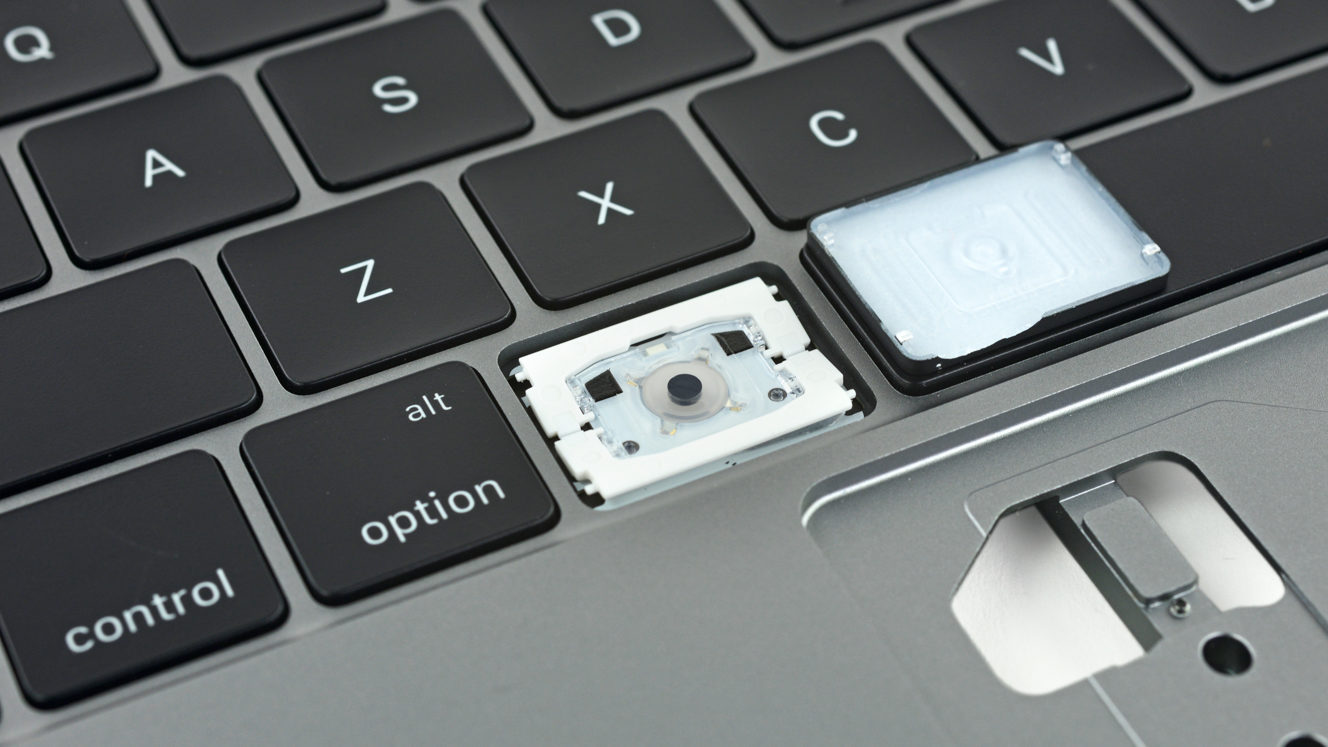

Toto je nová klávesnica Buttefly 2.0. Na rozdiel od svojho predchodcu (Butterfly 1.0 v MacBooku) sú tačidlá o čosi vyššie čím sa majú aj lepšie hmatať prstami.

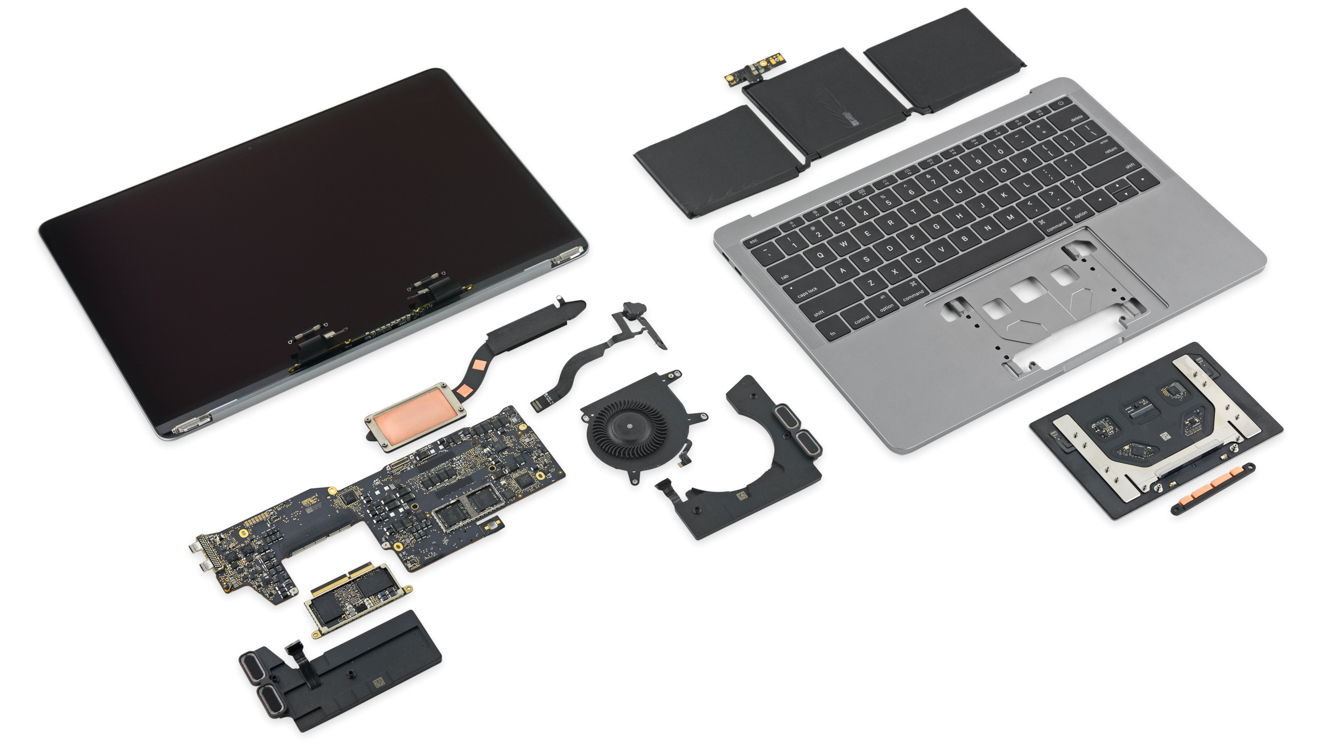

A takto vyzerá kompletne rozobratý Apple MacBook Pro pre koniec roka 2016.
