Výrobca iFixit rozoberá prakticky všetko, čo mu príde pod ruky. Najnovšie si do parády zobral novú vlajkovú loď od juhokórejského LG, model G5. Unikátna konštrukcia je predurčená na rozoberanie, no viete, čo všetko sa ukrýva vo vnútri? Pozrite sa.

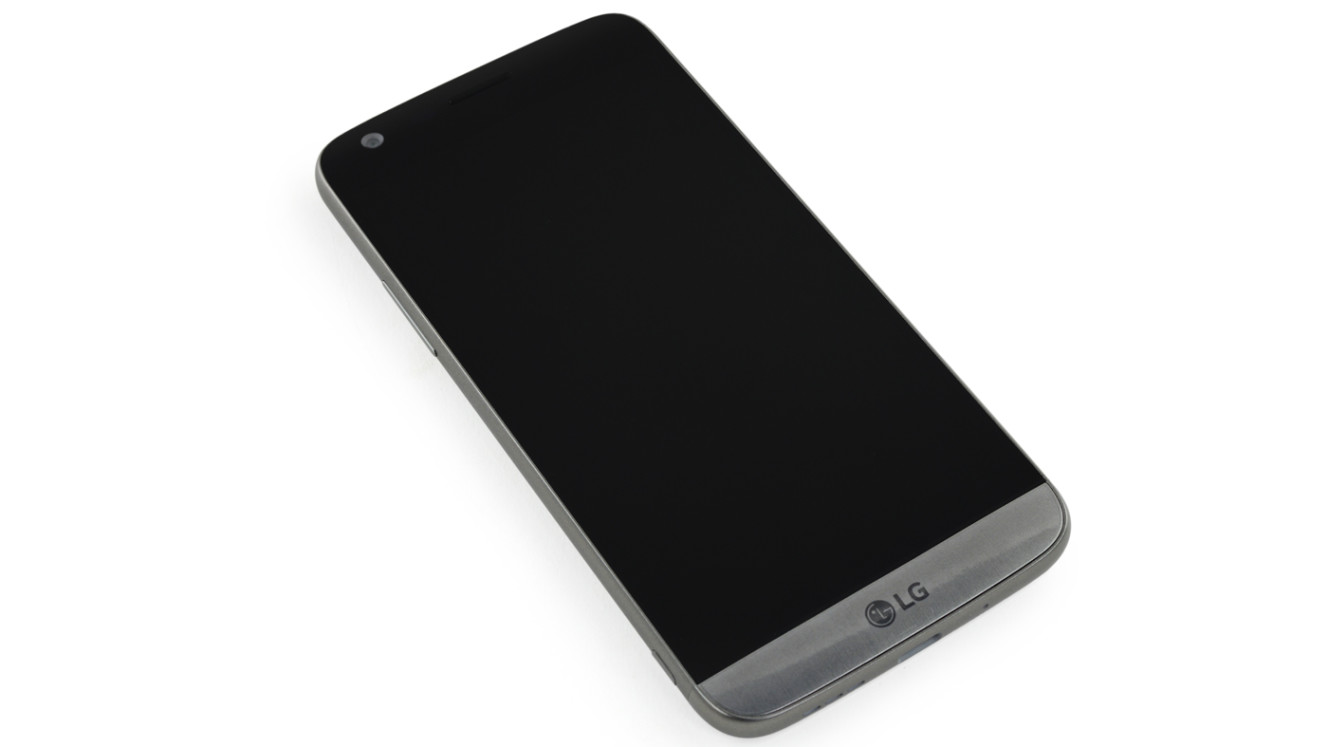

Toto je on, úplne nový LG G5 s 5,3″ QHD displejom, výkonným procesorom Snapdragon 820, grafikou Adreno 530 atď. Všetky informácie o novinky nájdete ale v samostatnom článku z predstavenia.

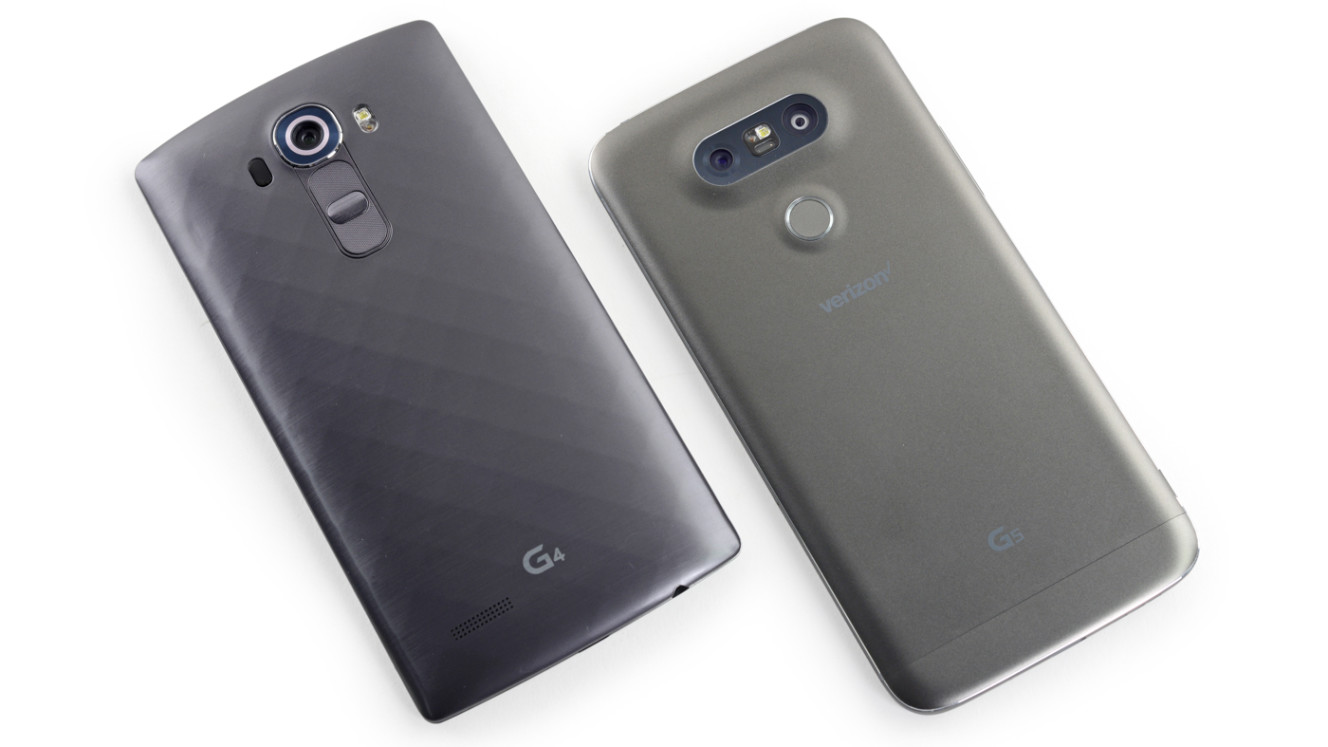

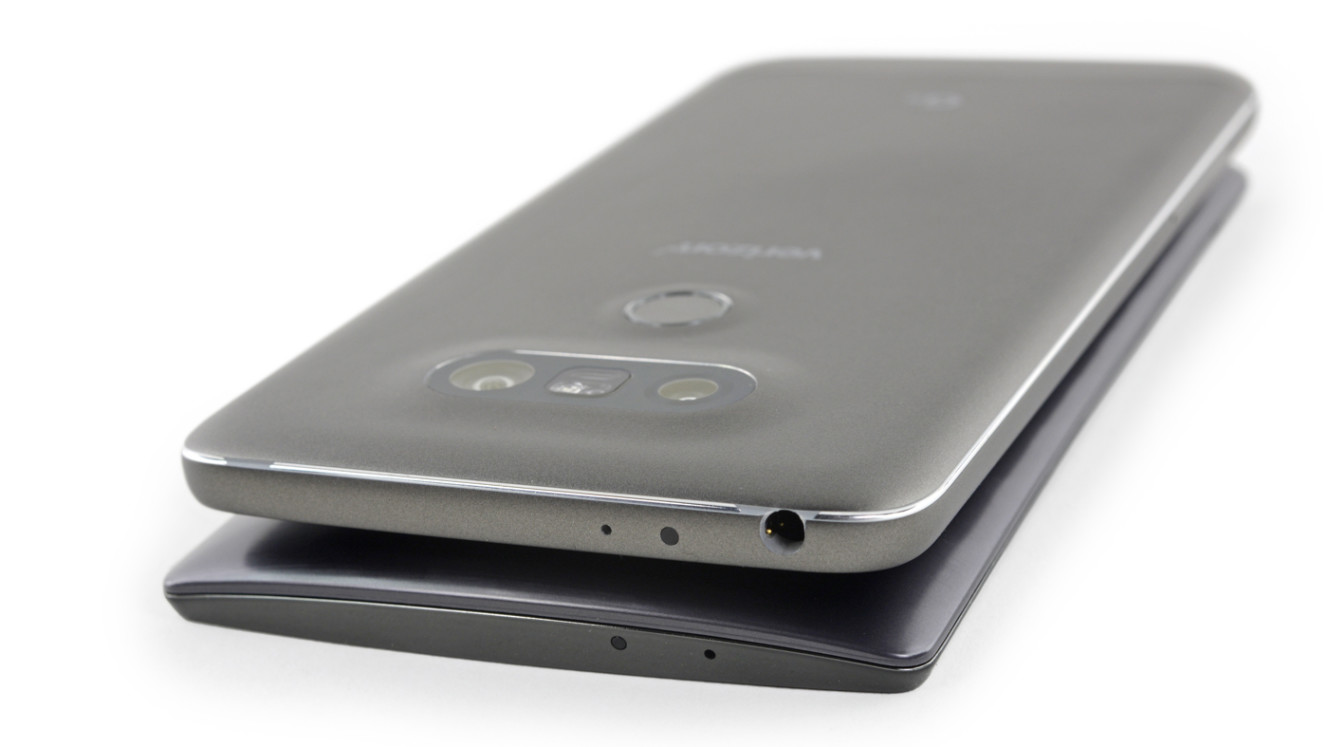

LG G4 vs LG G5. Generačný rozdiel je viditeľný na prvý pohľad. Pribudol duálny fotoaparát, snímač odtlačkov prstov či kovové telo.
Ani novinke nechýba IrDA port na hornej stene.
Na bočnej strane je špeciálne tlačidlo, ktoré je vlastne poistkou pre vysunutie spodnej časti s batériou.

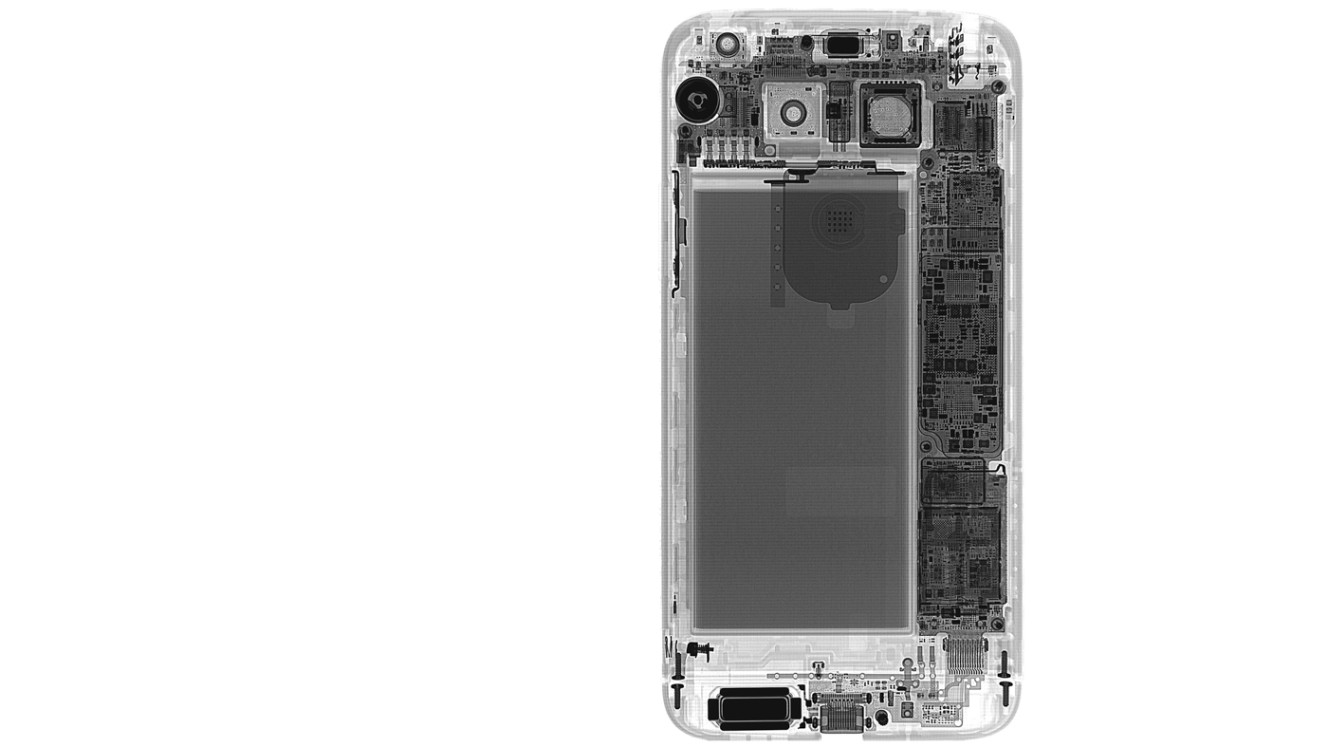

V najnovších rozoberaniach od iFixit nechýbajú ani RTG zábery, ktoré im vytvára Creative Electron.

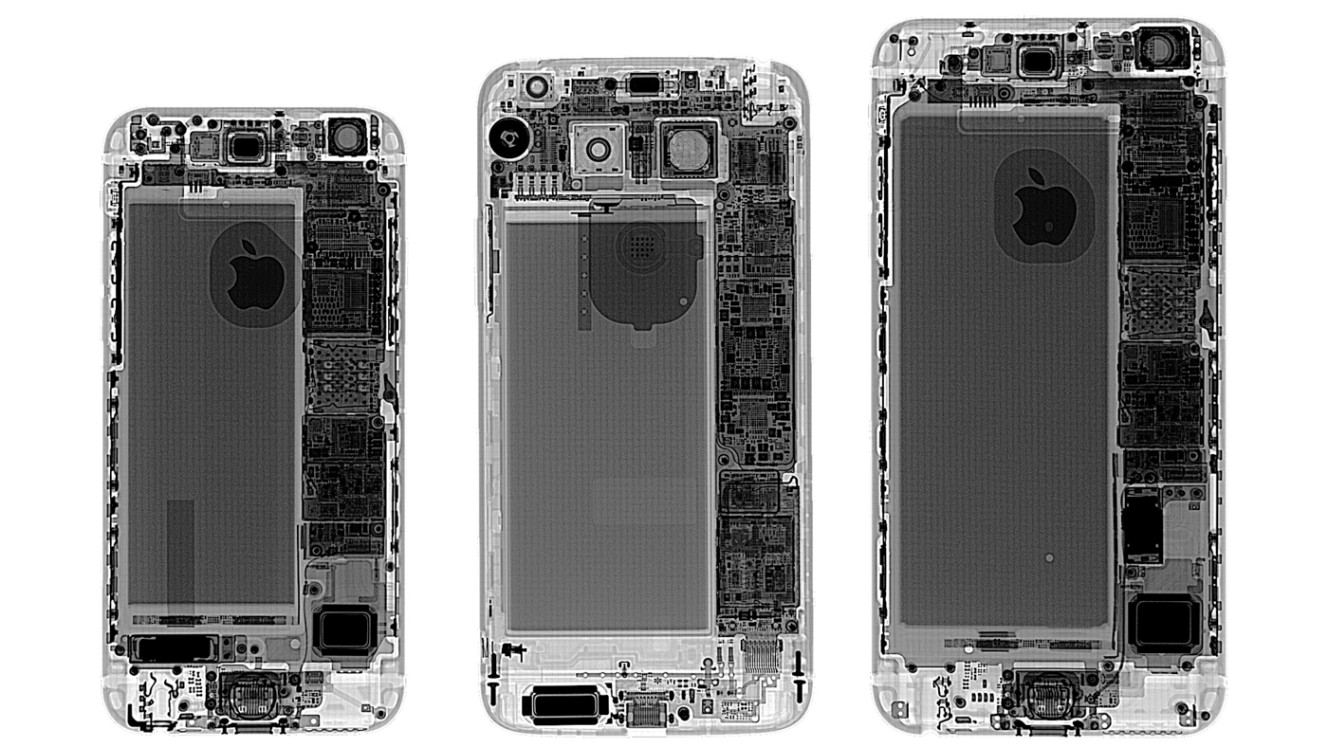

LG G5 v porovnaní s Apple iPhone 6 (vľavo) a iPhone 6 Plus (vpravo).
Už sa dávno nestalo, aby prvou rozmontovanou časťou bola batéria.

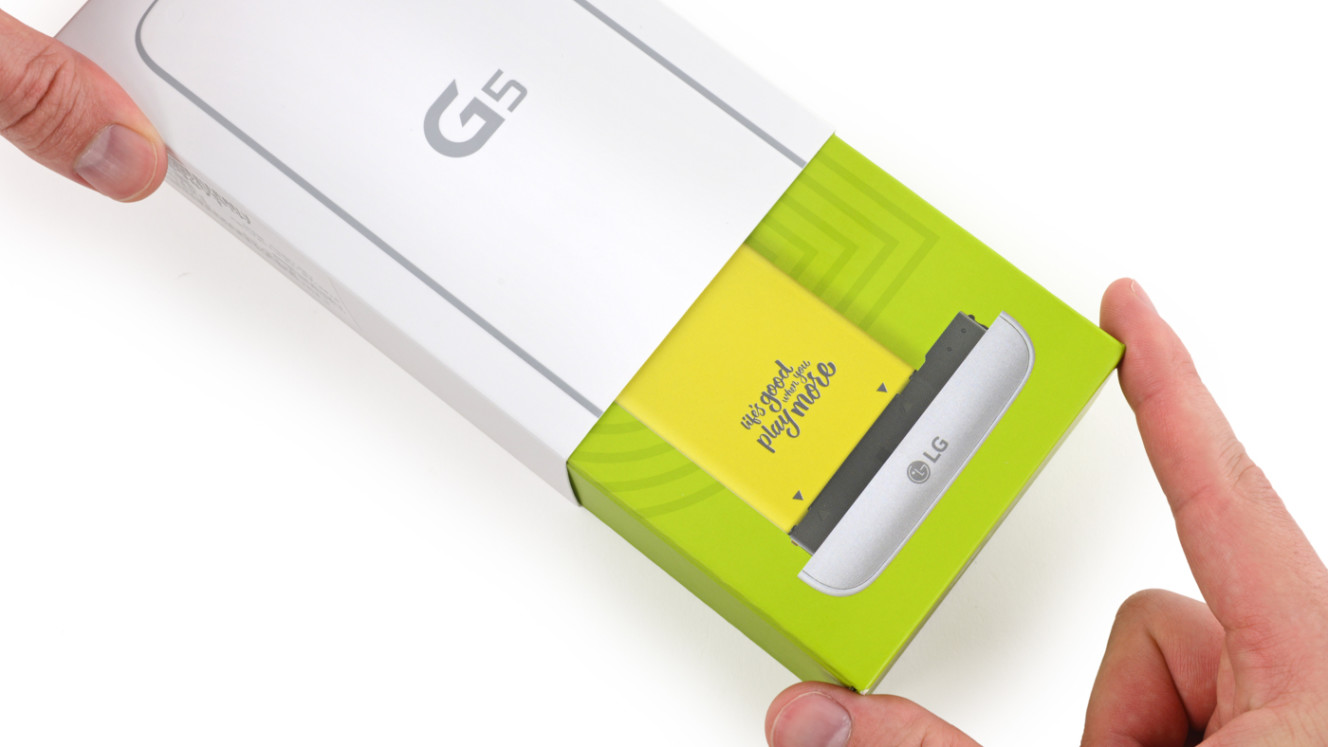

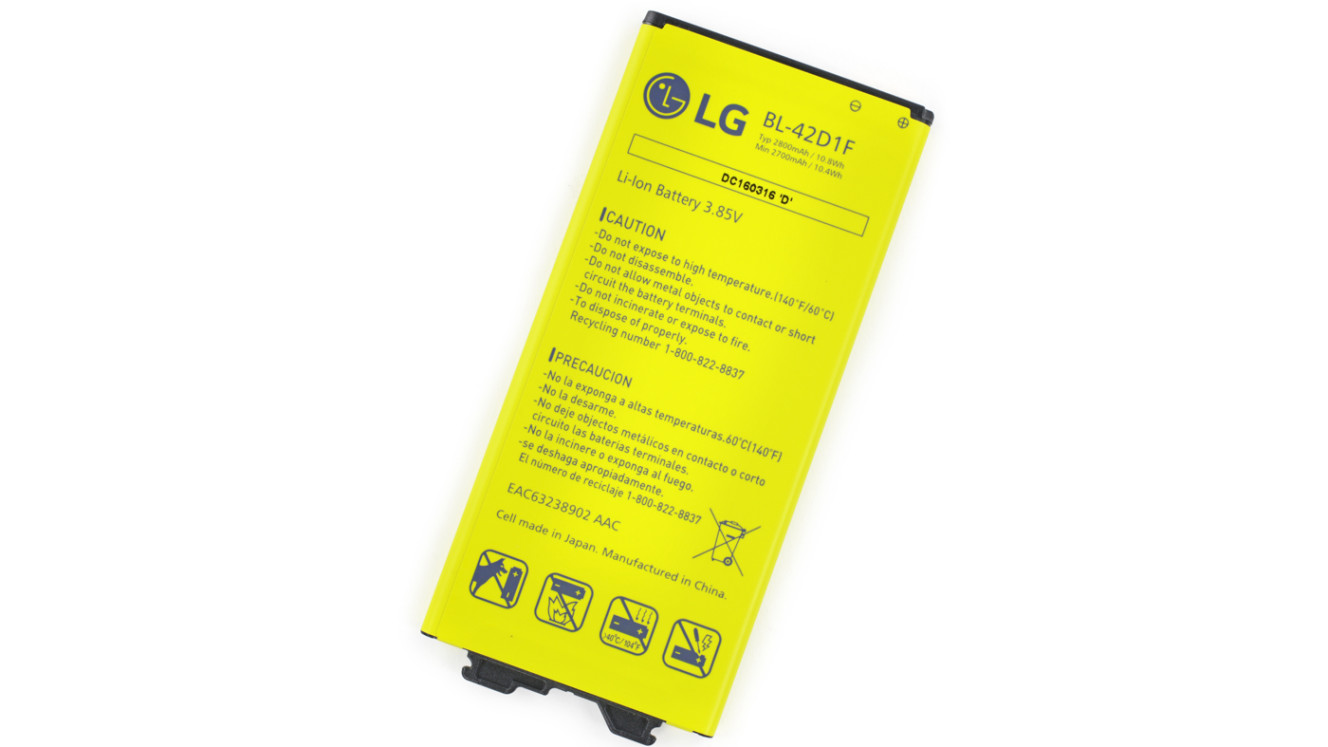

Tá má kapacitu 2 750 mAh a 10,8 Wh. Ide o Li-Ion batériu, ktorú je navyše možné vymeniť. Zaujímavo je zvolená farba, ktorú len tak neprehliadnete.

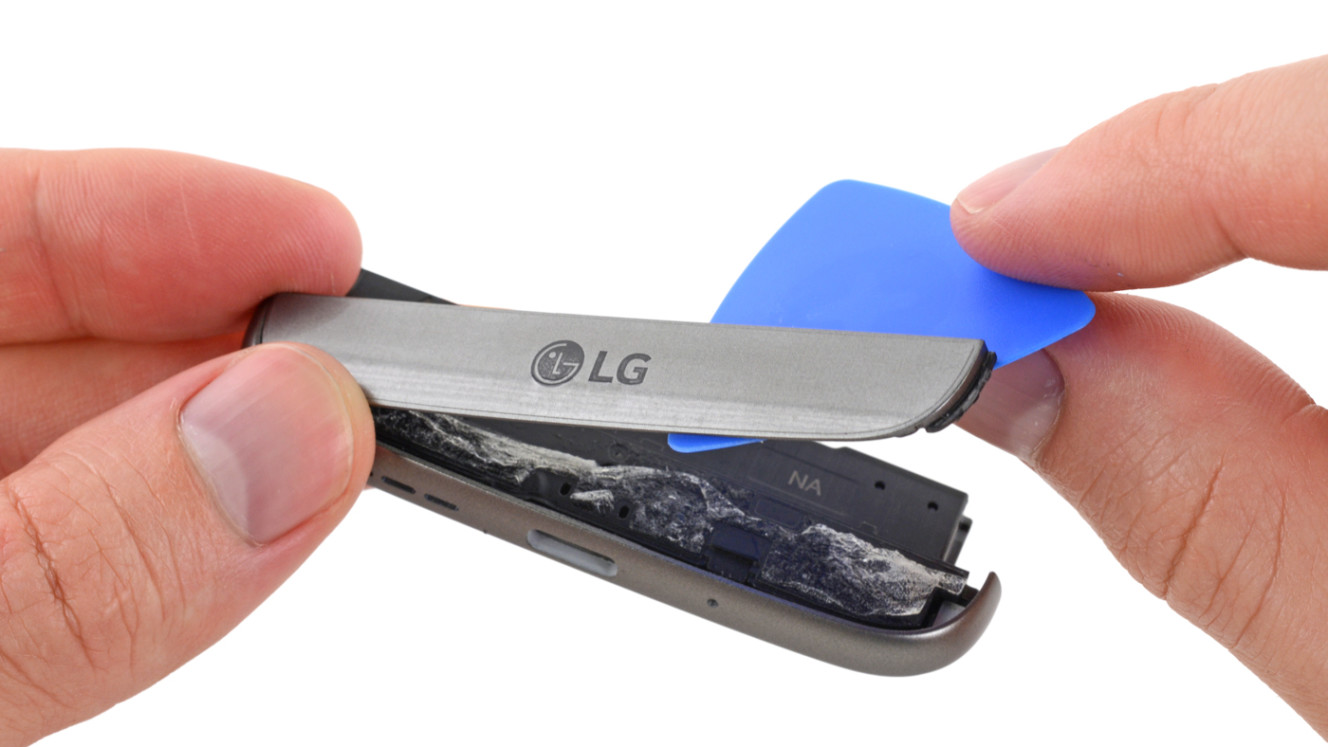

V spodnej časti, ktorá sa vysúva je kopec lepidla. Predné strana je z plastu, zadná je však z hliníka.
V tejto časti je USB-C port, reproduktor, mikrofón či antény.

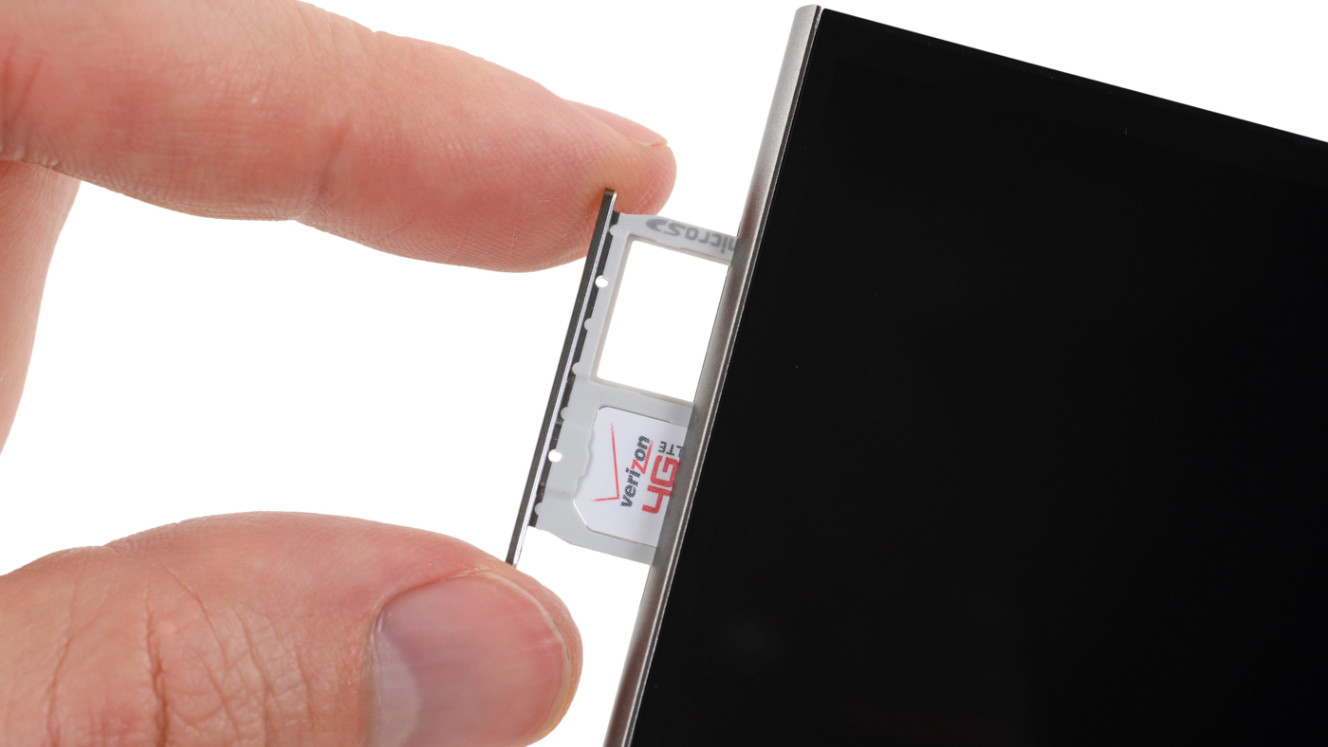

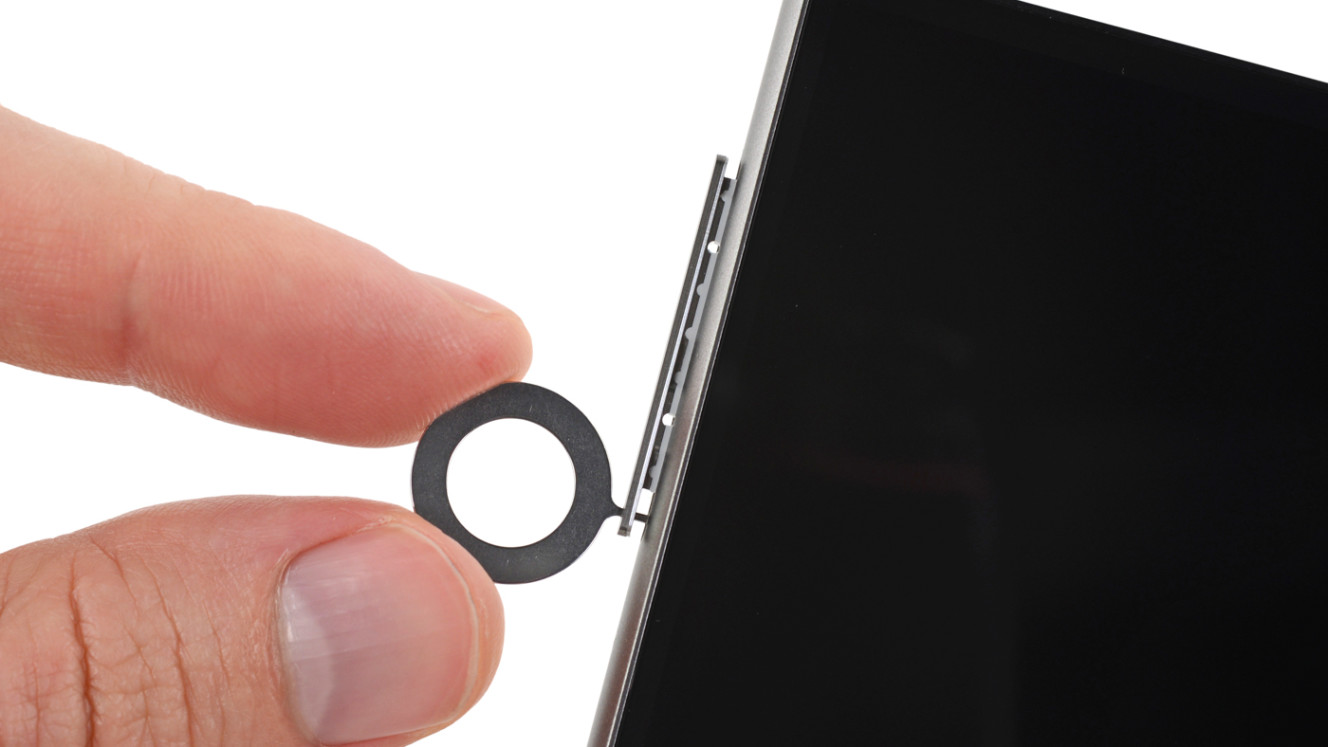

Na demontáž je potrebné vytiahnuť ešte duálny slot s kartami.
Na oddelenie prednej a zadnej časti stačí odskrutkovať dve skrutky v spodnej časti.

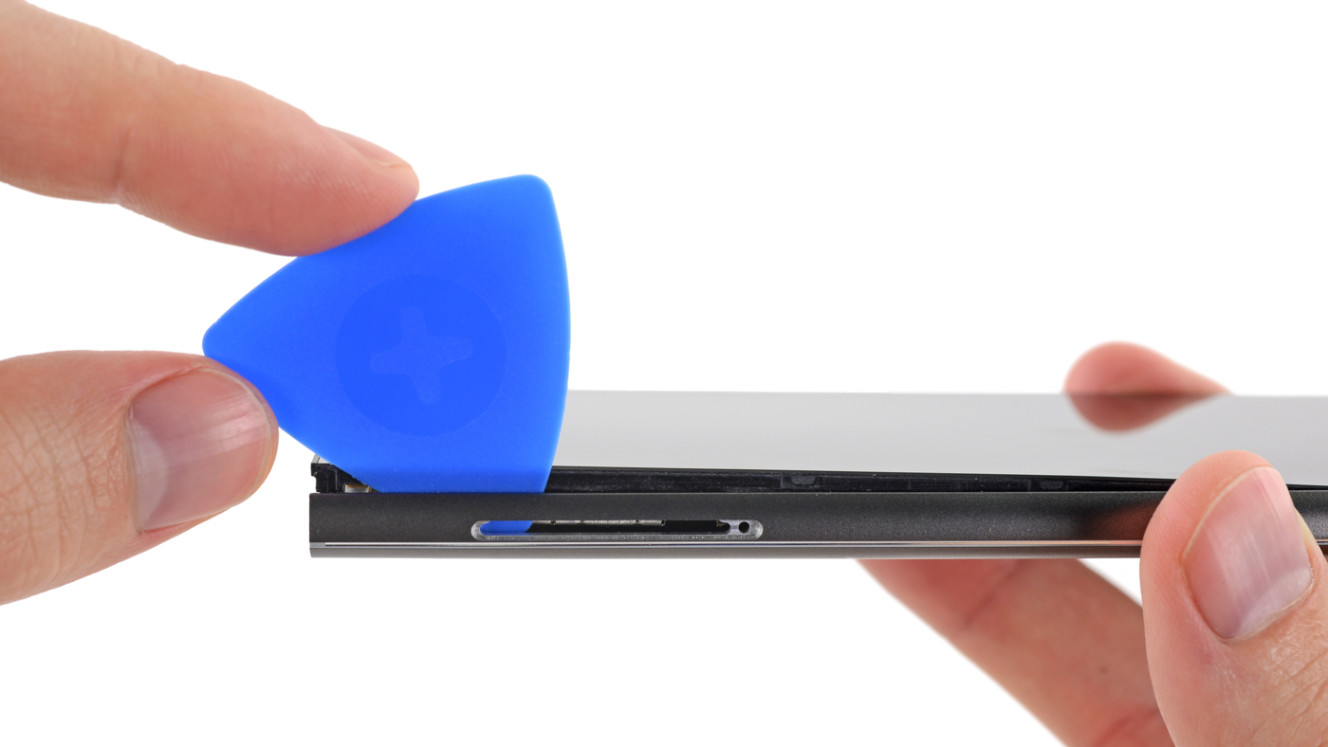

Prekvapivo prednú a zadnú časť nedrží žiadne lepidlo, ale len pár úchytov.
Matičná doska je priamo na displejovej časti.

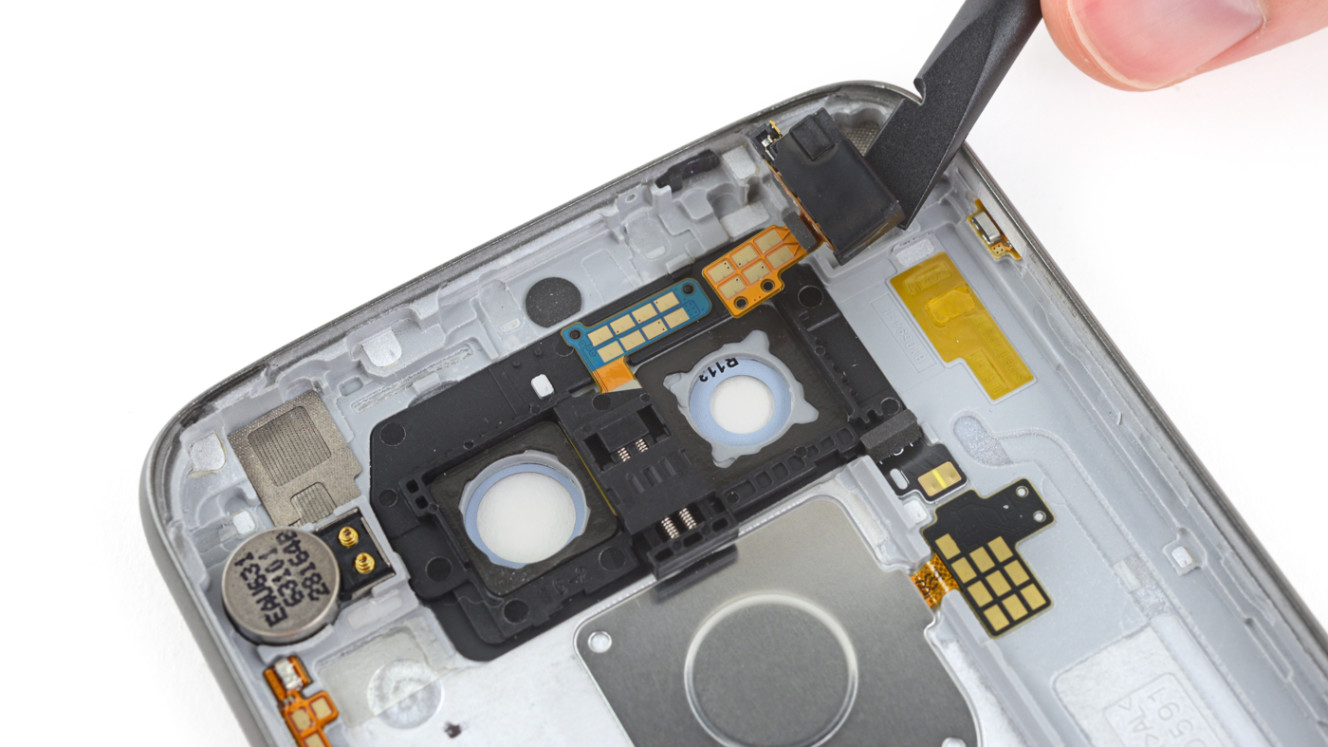

V zadnej časti ostal ale predsalen niekoľko súčiastok. Vľavo je napríklad vibračný motorček, vpravo zas audio port a niekoľko konektorov pre fotoaparát, resp. LED blesk či laserové ostrenie, ale aj špeciálny „tlmič“ pre batériu (v strede).

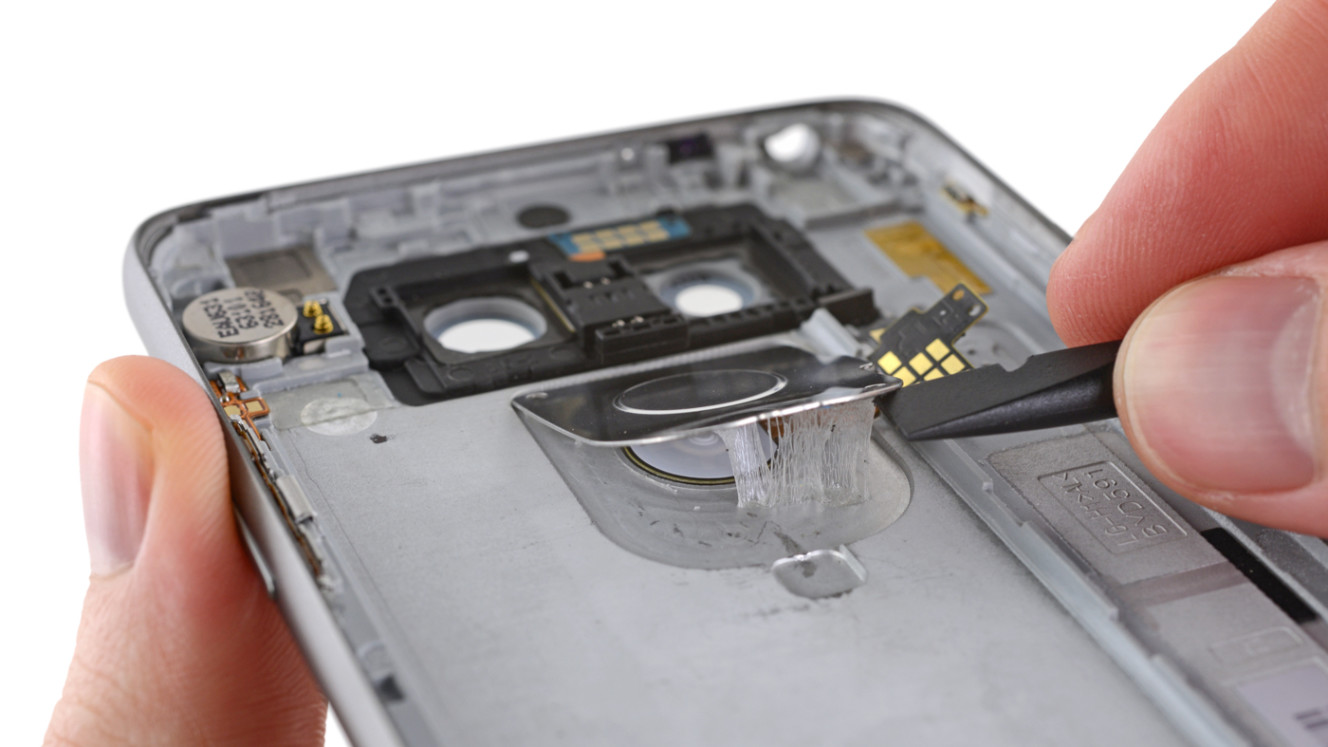

Kovový kryt snímača odtlačku prsta.

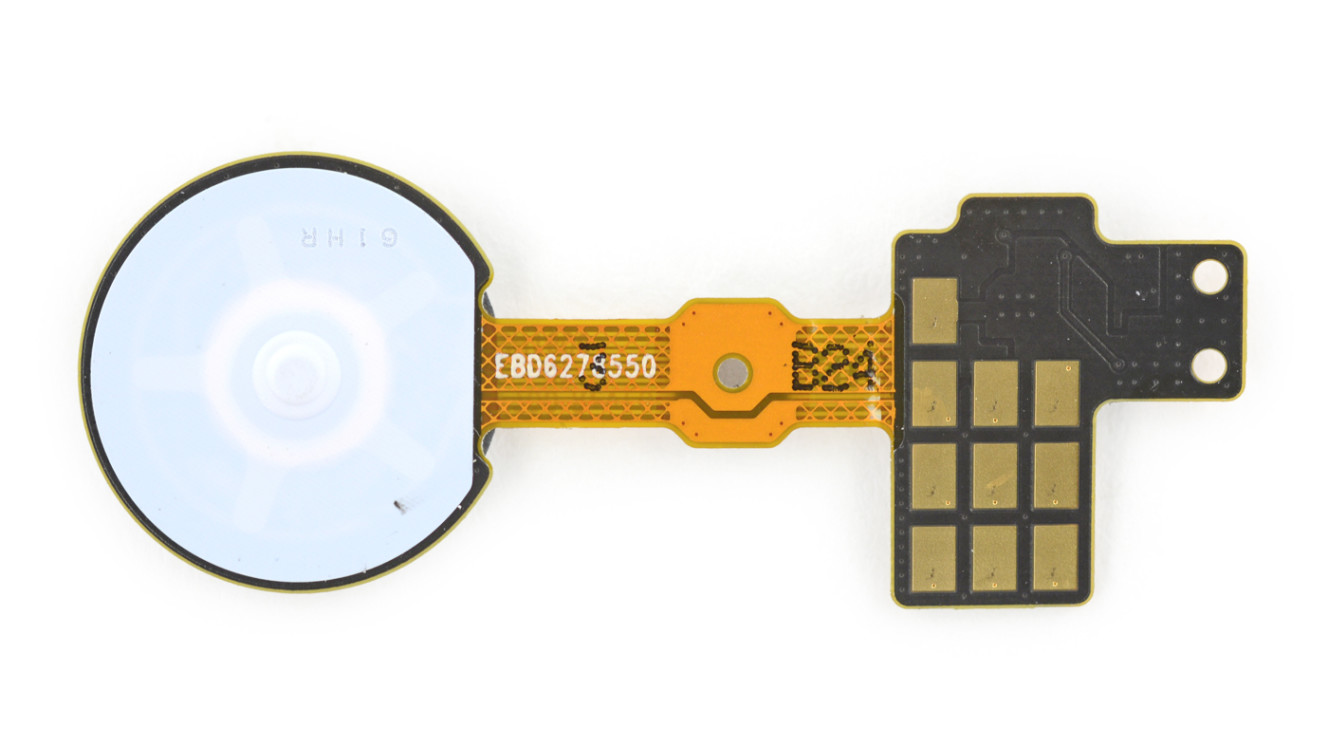

A snímač samotný…

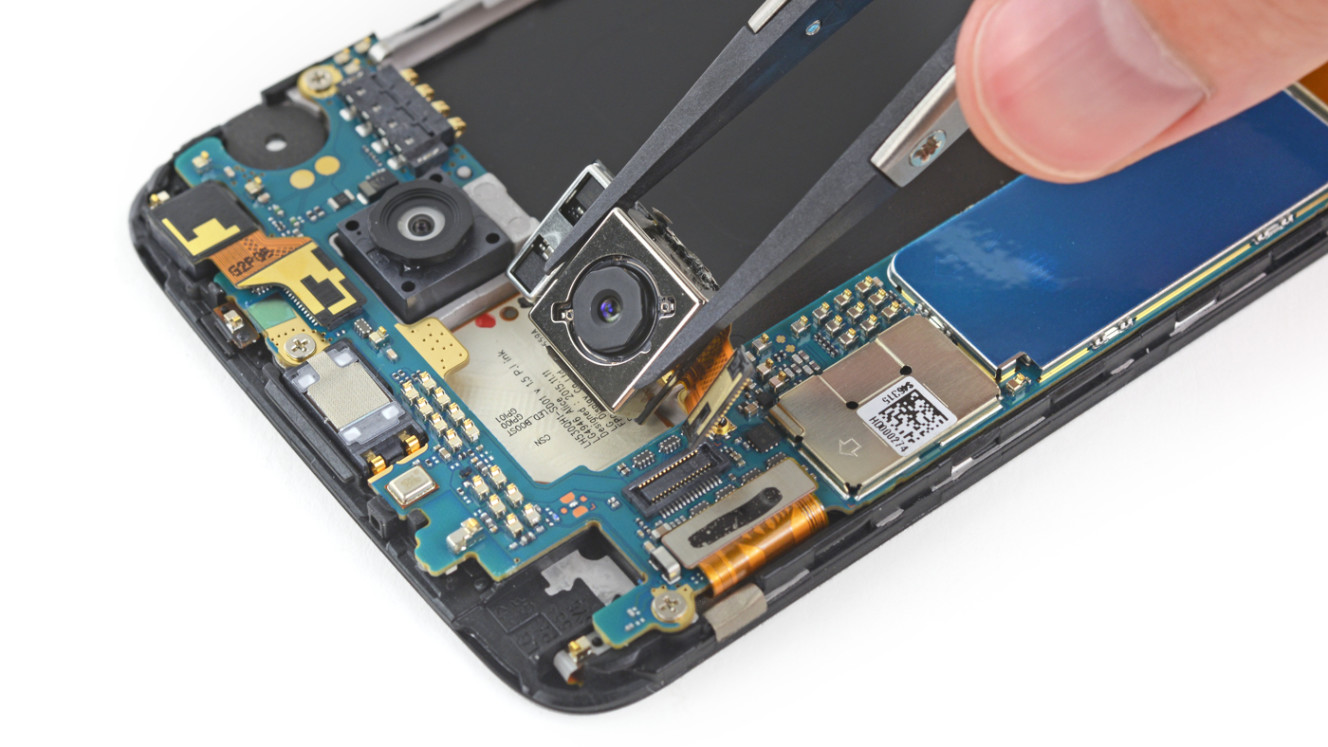

Tri modly fotoaparátov na jednom mieste sa len tak nevidia. Najskôr sa vyberie duálny fotoaparát, vyberaný modul je primárny s 16 Mpx rozlíšením. Modul je väčší aj kvôli zabudovanej optickej stabilizácii.
Predná webkamera má 8 Mpx rozlíšenie a pomerne širokouhlú šošovku.
Na matičnej doske ešte ostal druhý z dvojice duálnych fotoaparátov…
Všetky tri moduly pokope. Zľava – 16 Mpx hlavný modul, 8 Mpx modul so širokouhlým 135° záberom a 8 Mpx webkamera.

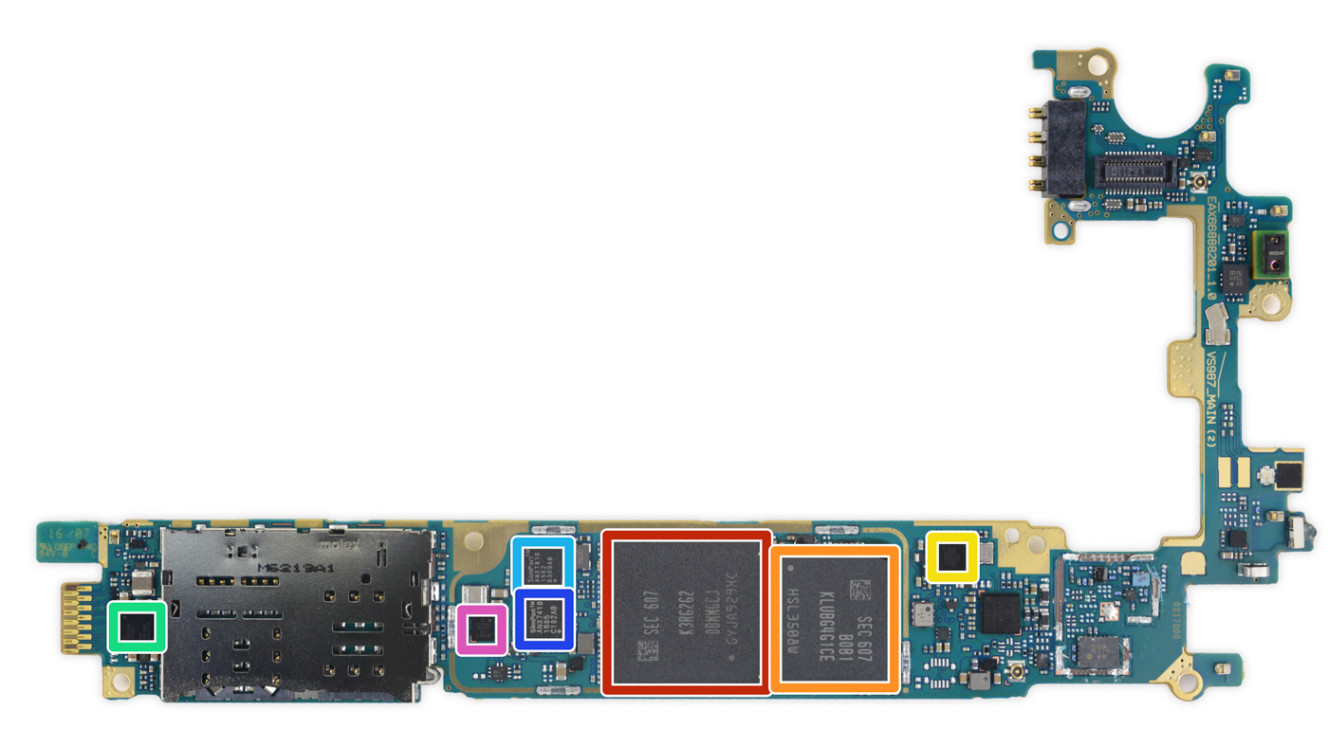

Matičná doska s čipmi Qualcomm SMB1350 Quick Charge 3.0 IC (zelený), Qualcomm WSA8815 Audio Codec (ružový), Analogix SlimPort ANX7816 Ultra-HD Transmitter (tyrkysový), Analogix SlimPort ANX7418 USB-C Switch/Controller (modrý), Samsung K3RG2G20BM-MGCJ 4 GB LPDDR4 RAM s procesorom Snapdragon 820 SOC pod ním (červený), Samsung KLUBG4G1CE-B0B1 32 GB MLC Universal Flash Storage 2.0 (oranžový) a NXP 54802 NFC Controller (žltý).
Z opačnej strany je Broadcom BCM43455 5G Wi-Fi Combo Chip (červený), Qualcomm PMI8996 Power Management IC (ružový), Qualcomm PM8996 Power Management IC (modrý), Avago ACPM-7788 Multiband Multimode Power Amplifier (žltý), Qualcomm WTR3925 LTE Transceiver (oranžový), Skyworks 77814-11 LTE Power Amplifier Module (zelený), Skyworks SKY13560 RF Switch (tyrkysový).

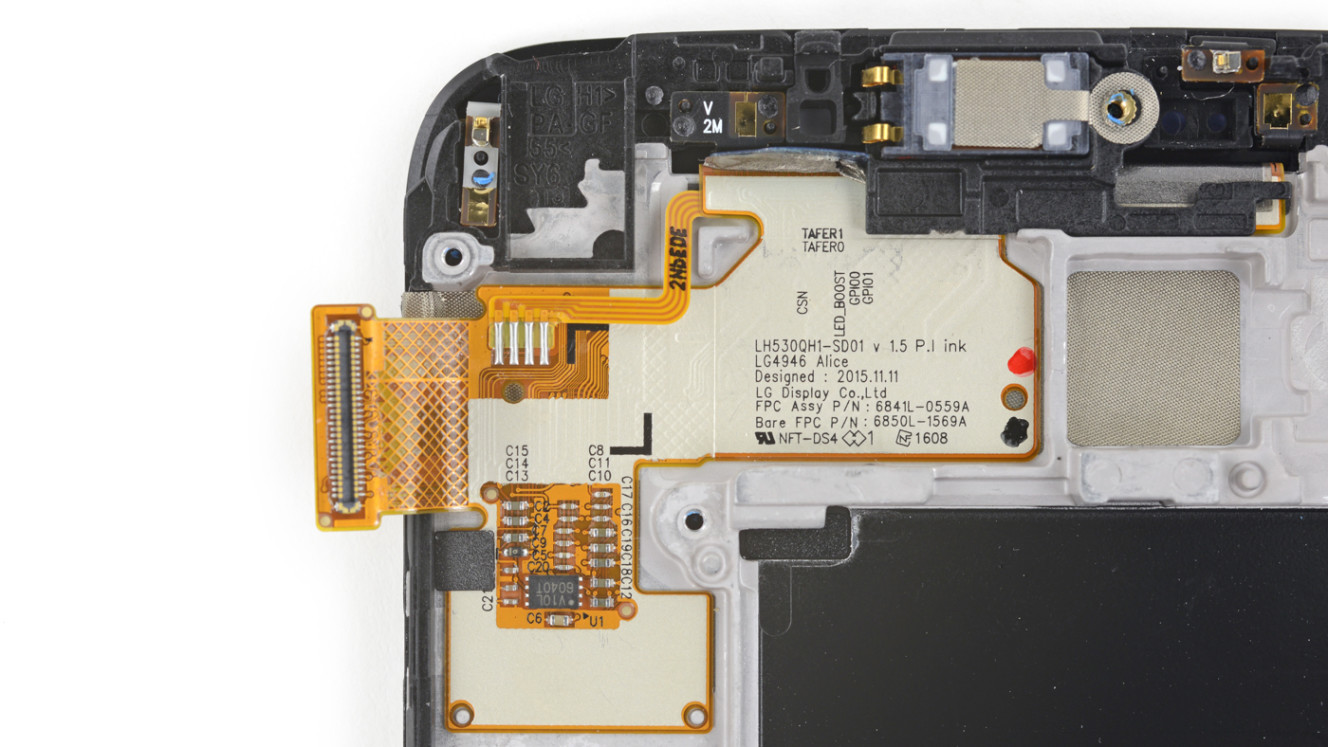

LG si vyrába aj vlastné káble pre displeje. Tento má názov Alice.

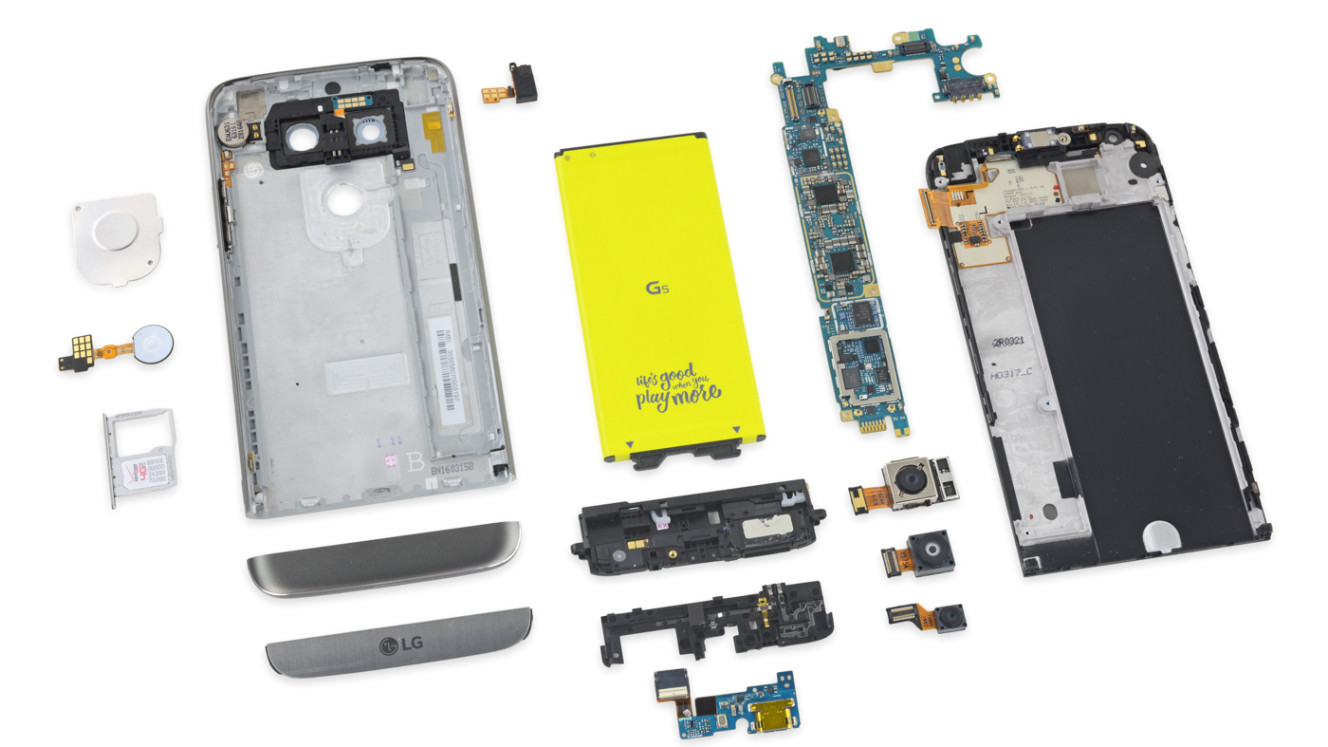

LG G5 dostala od iFixit až 8 bodov z 10 v špeciálnom skóre opraviteľnosti. LG G5 tak patrí medzi tých najlepších.
