Google Pixel XL si zobrala do parády spoločnosť iFixit, ktorá je už aj u nás dobre známa vďaka rozoberaniam top noviniek z tech sveta. Výrobca náradia pre servisy Pixel XL nič nedaroval a rozobral ho do poslednej časti. Čo v ňom objavil? Napríklad aj batériu HTC.

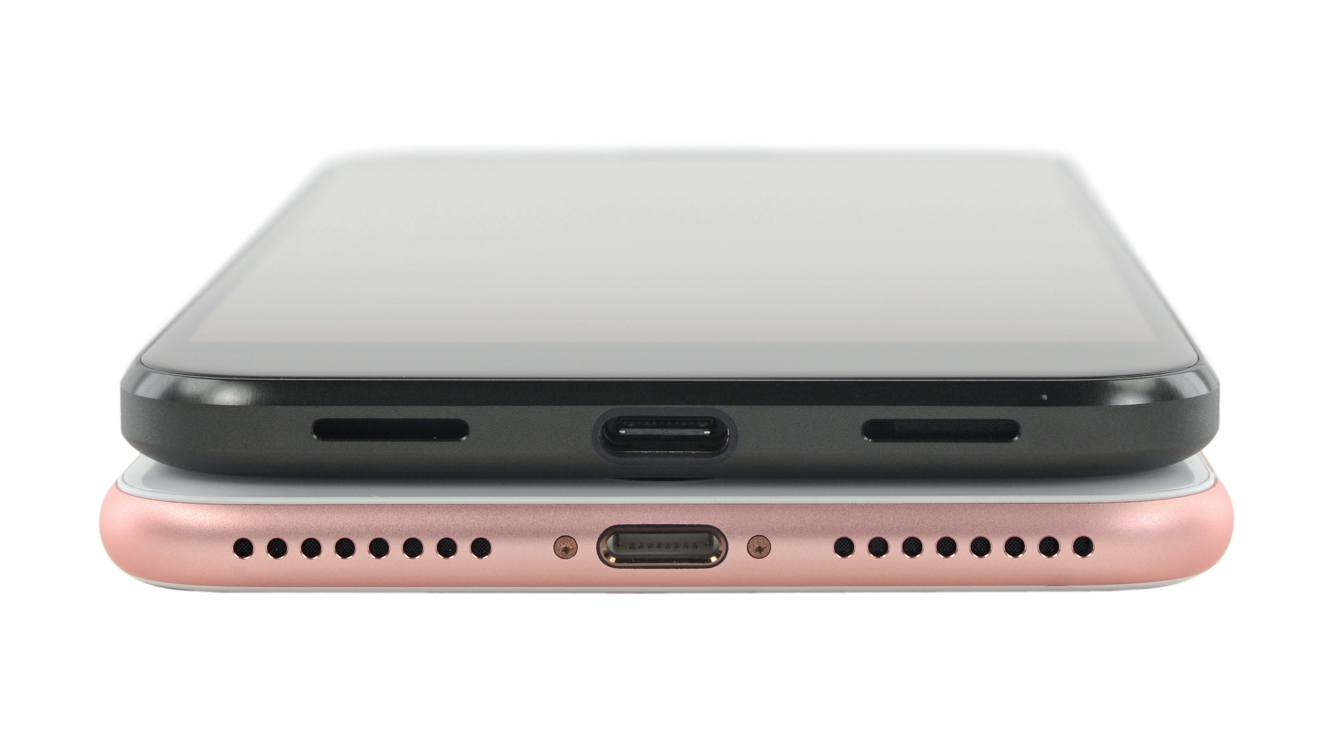

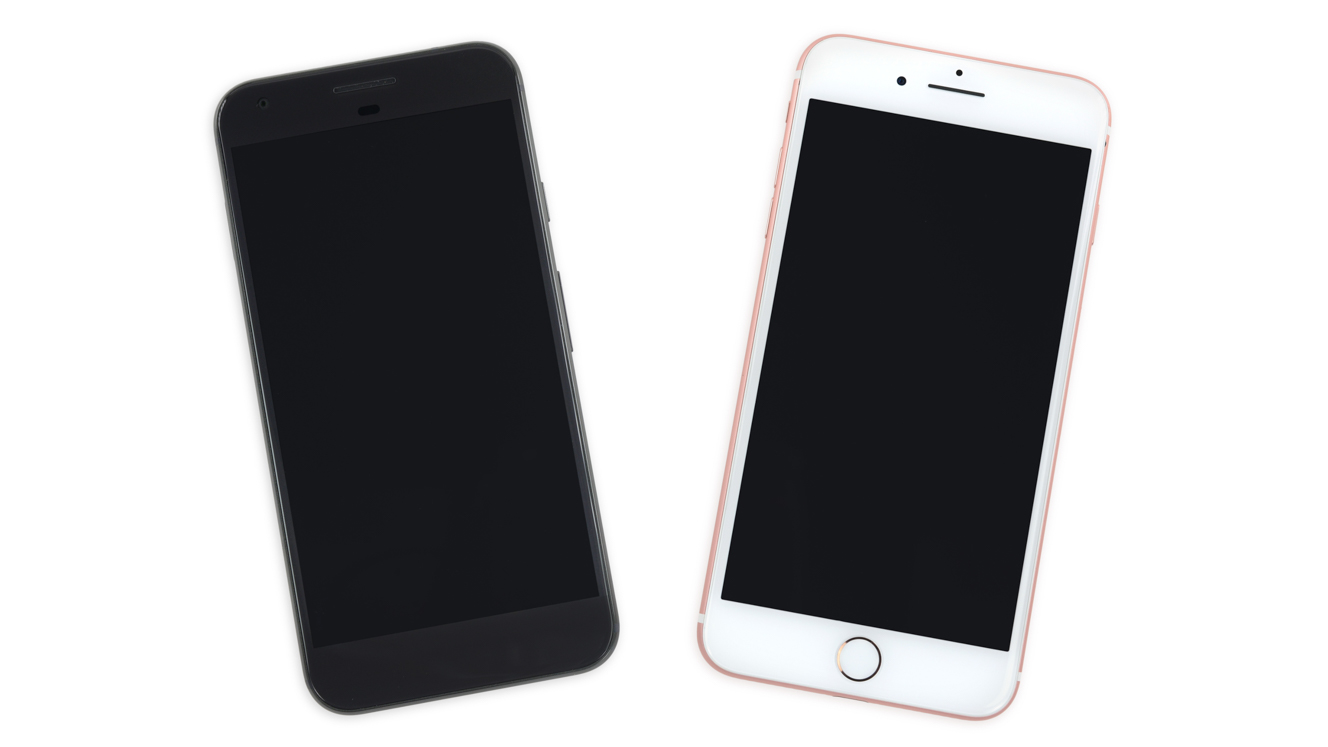

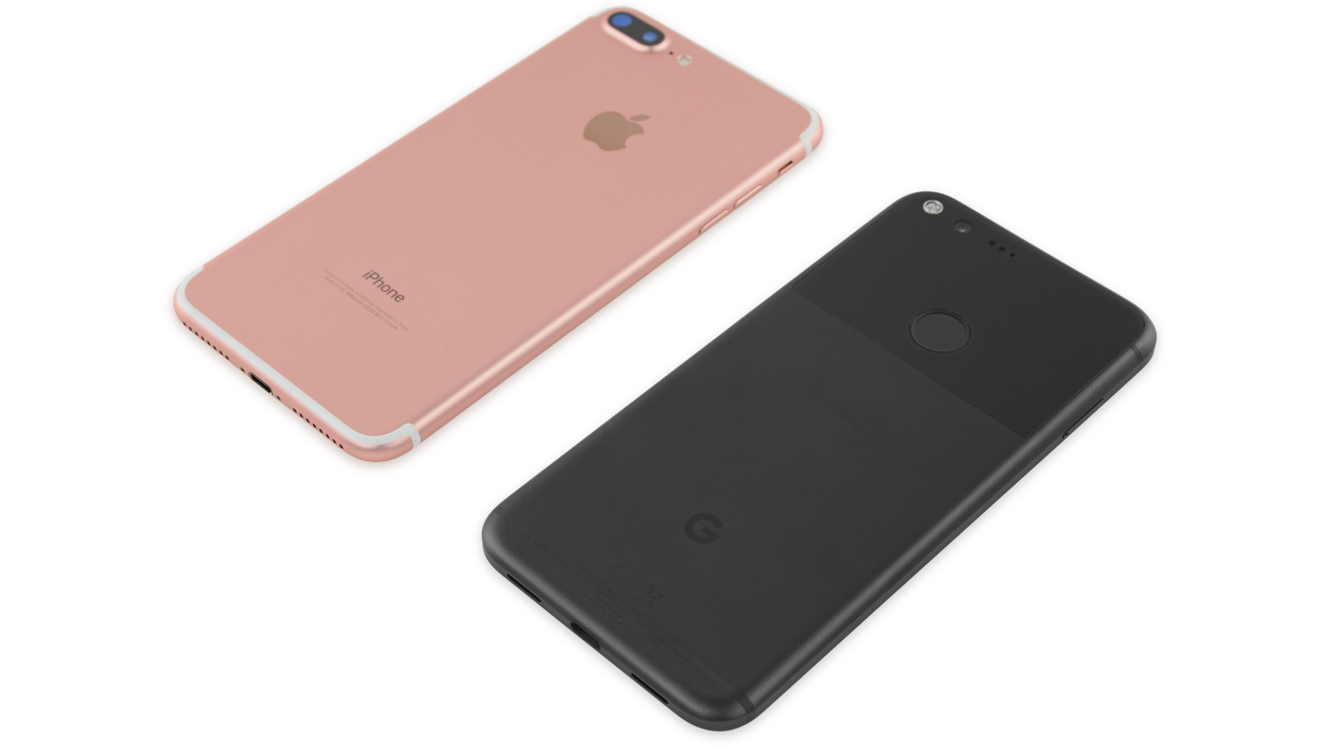

Google Pixel XL je veľmi podobný iPhone 7 Plus. Minimálne tvarom, veľkosťou a niektorými prvkami.

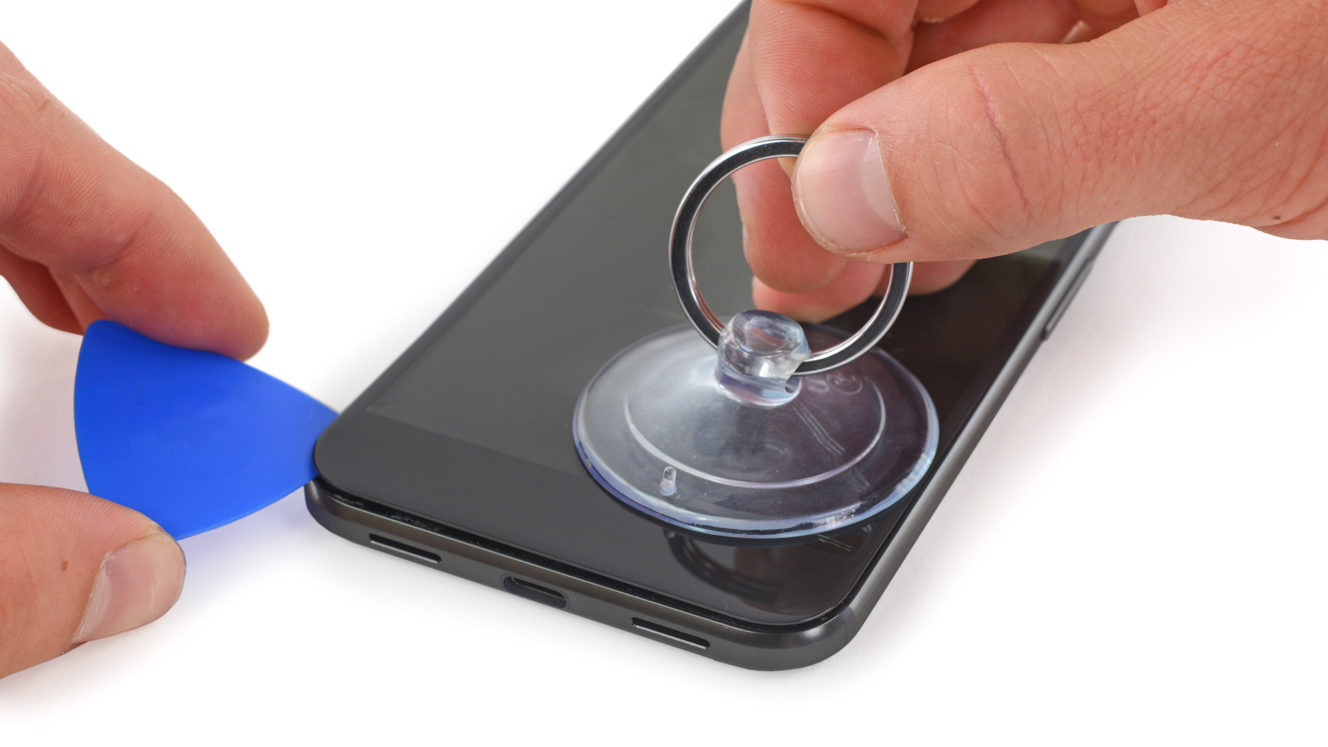

Aj na otváranie telefónu iFixit požíva iOpener, ktorý bol pôvodne určený na Apple iPhony.

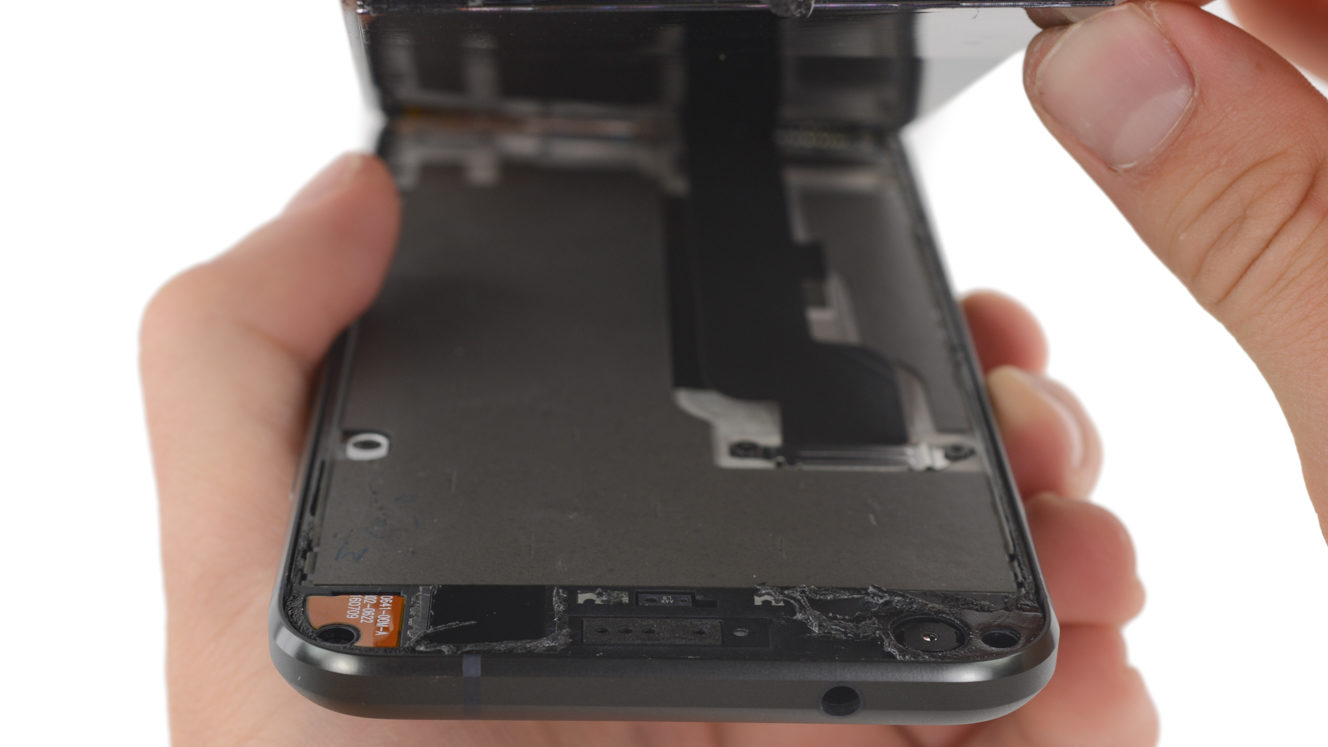

Prednú časť s displejom nie je jednoduché odňať, no nakoniec sa to podarilo.

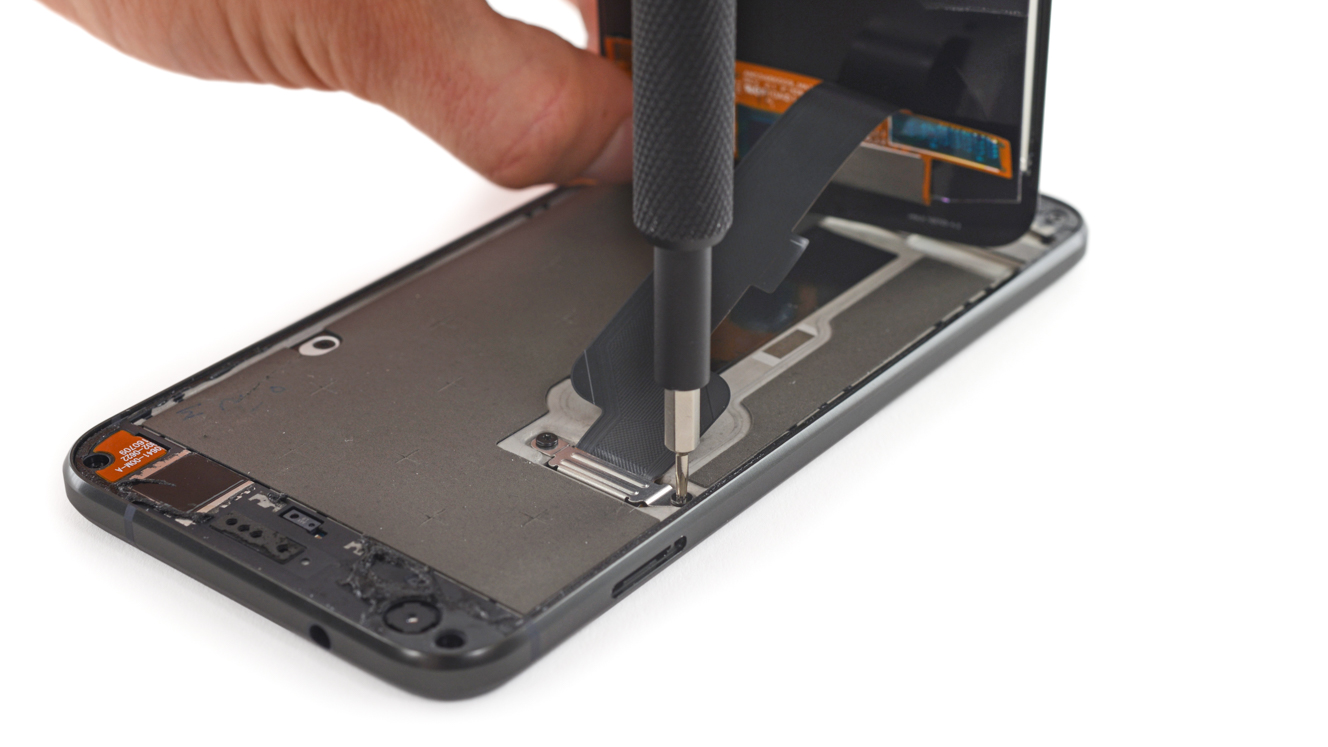

Flex kábel k displeju držia dokonca dve skrutky.

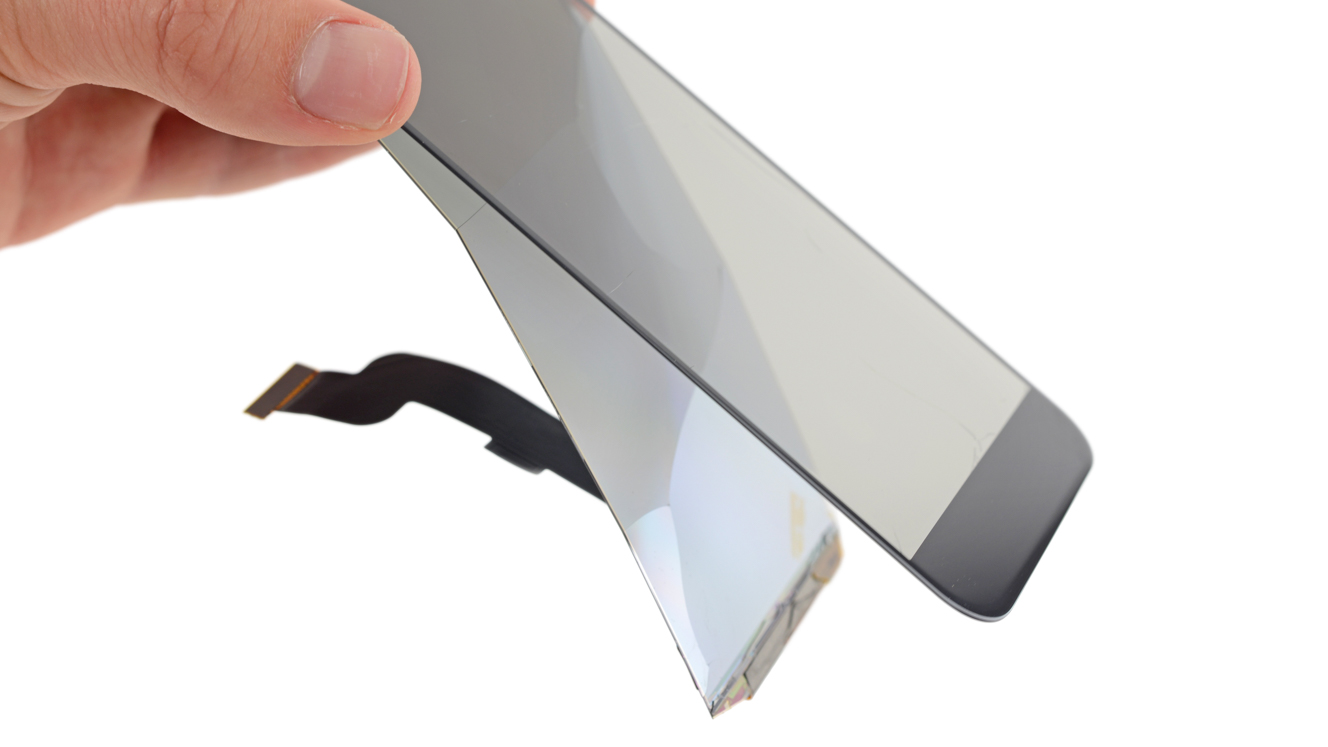

Tenký OLED panel nie je zliaty so sklom, ako to býva často u konkurencie.

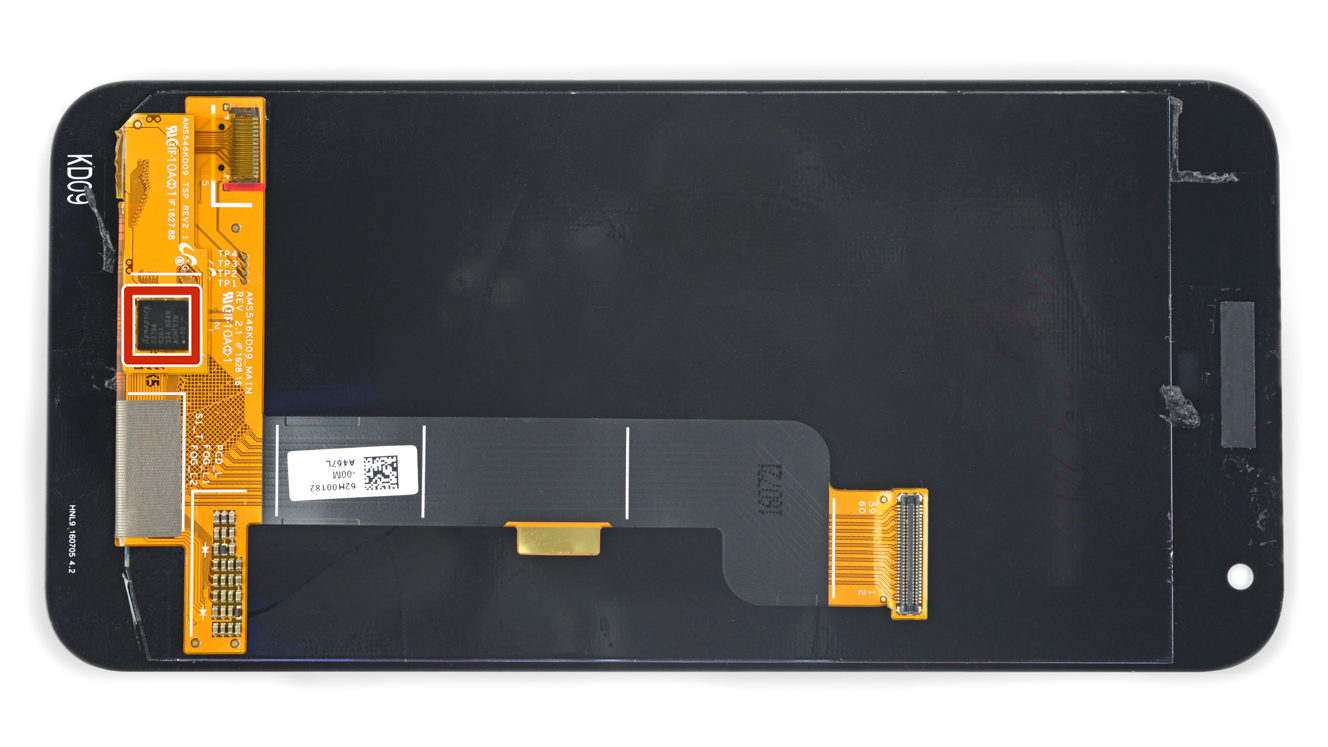

Výrobcom displeja je Samsung, o správne fungovanie dotykovej vrstvy sa stará čip Synaptics ClearPad S3708 (červený štvorec).

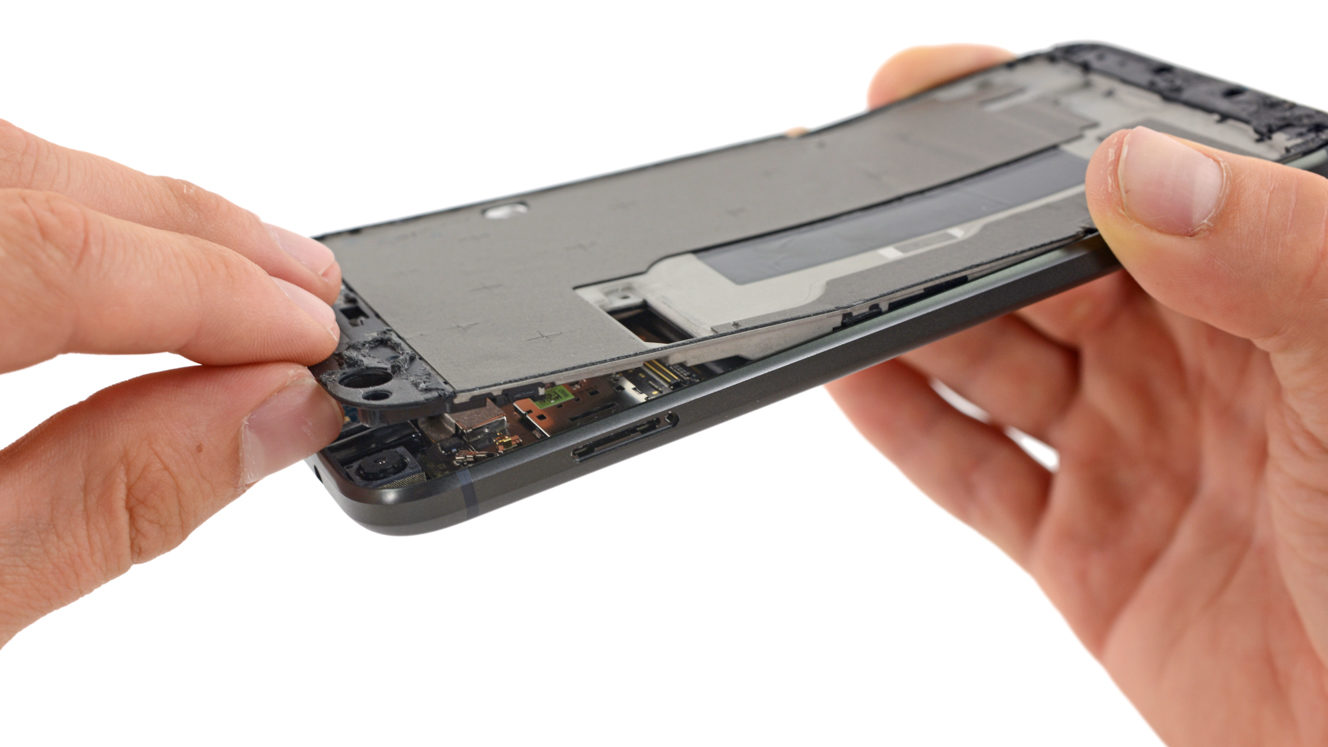

Toto je medzirám z pomerne ohybného plastu. K tomuto kusu je pripevnených niekoľko konektorov a reproduktor pre telefonovanie.

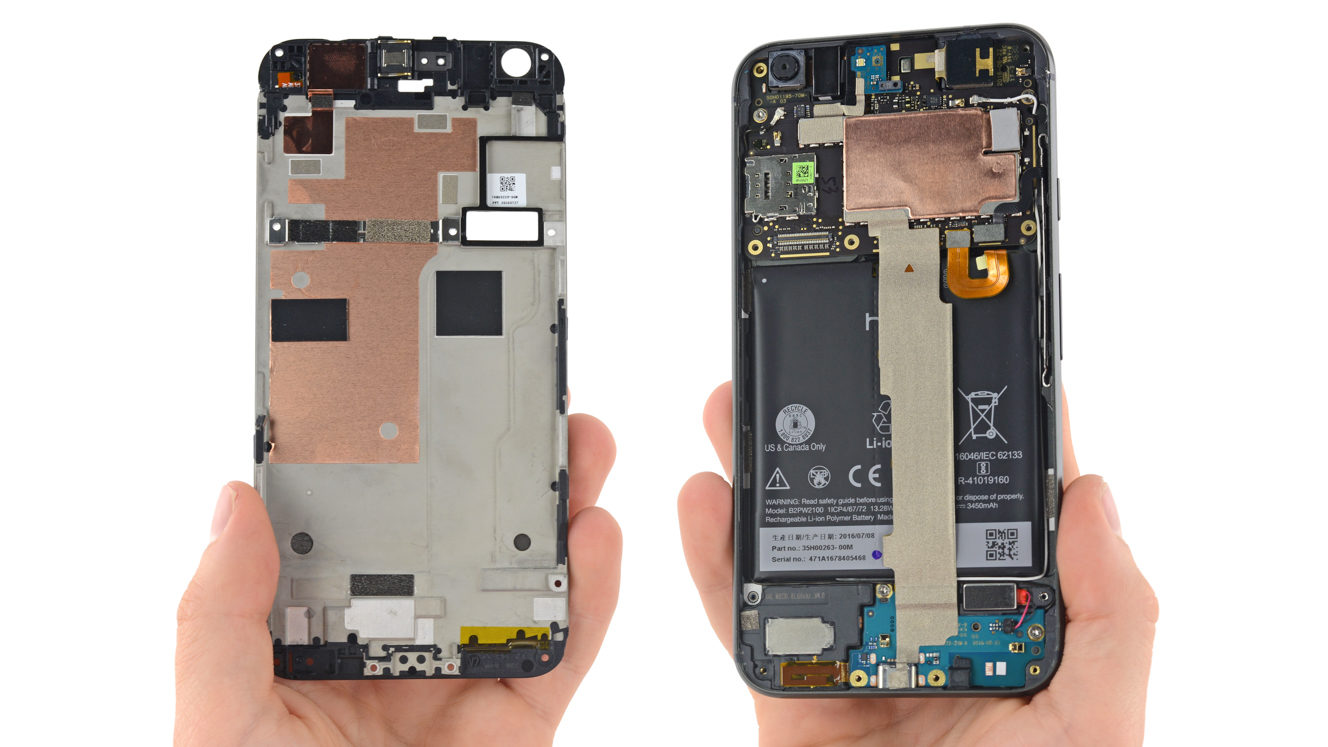

Vpravo je vnútro Google Pixel XL v plnej kráse. Hore je matičná doska, pod ňou je veľká batéria a dole reproduktor a ďalší plošný spoj.

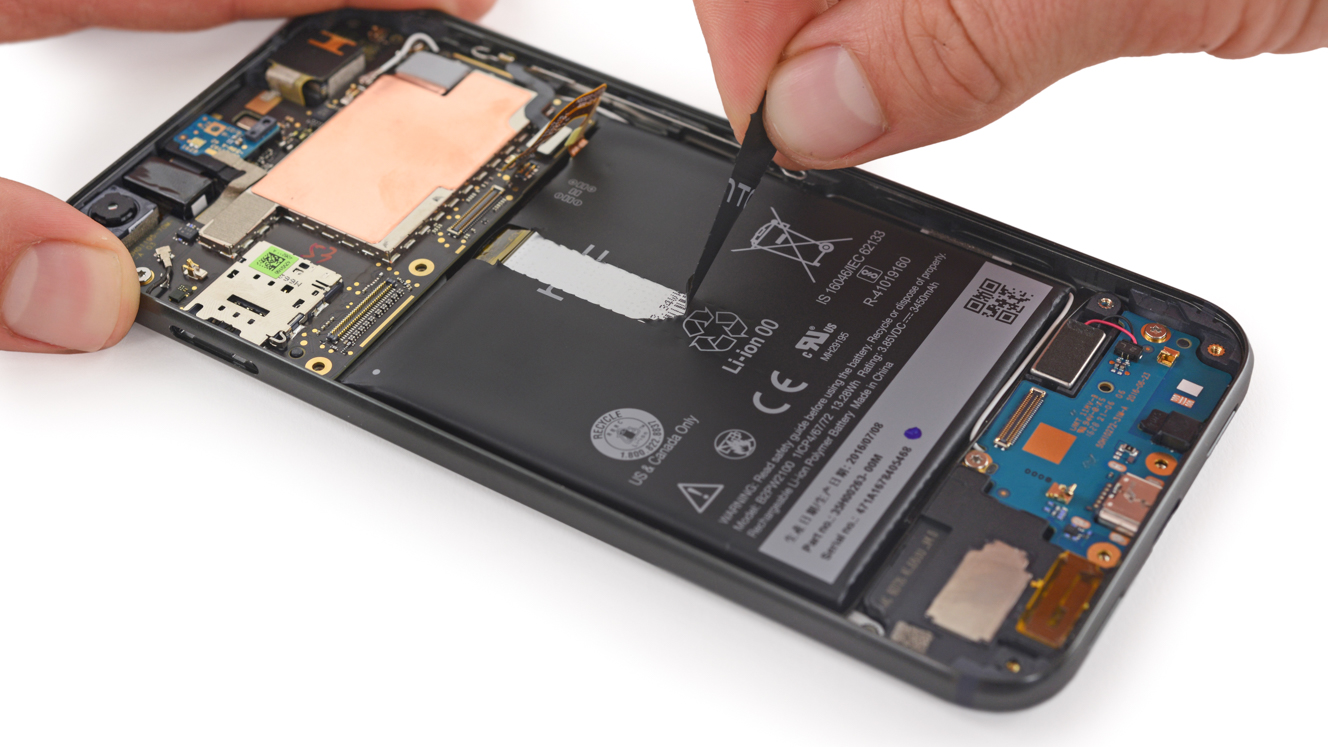

Na vybratie batérie je potrebné stiahnuť ju z kože…

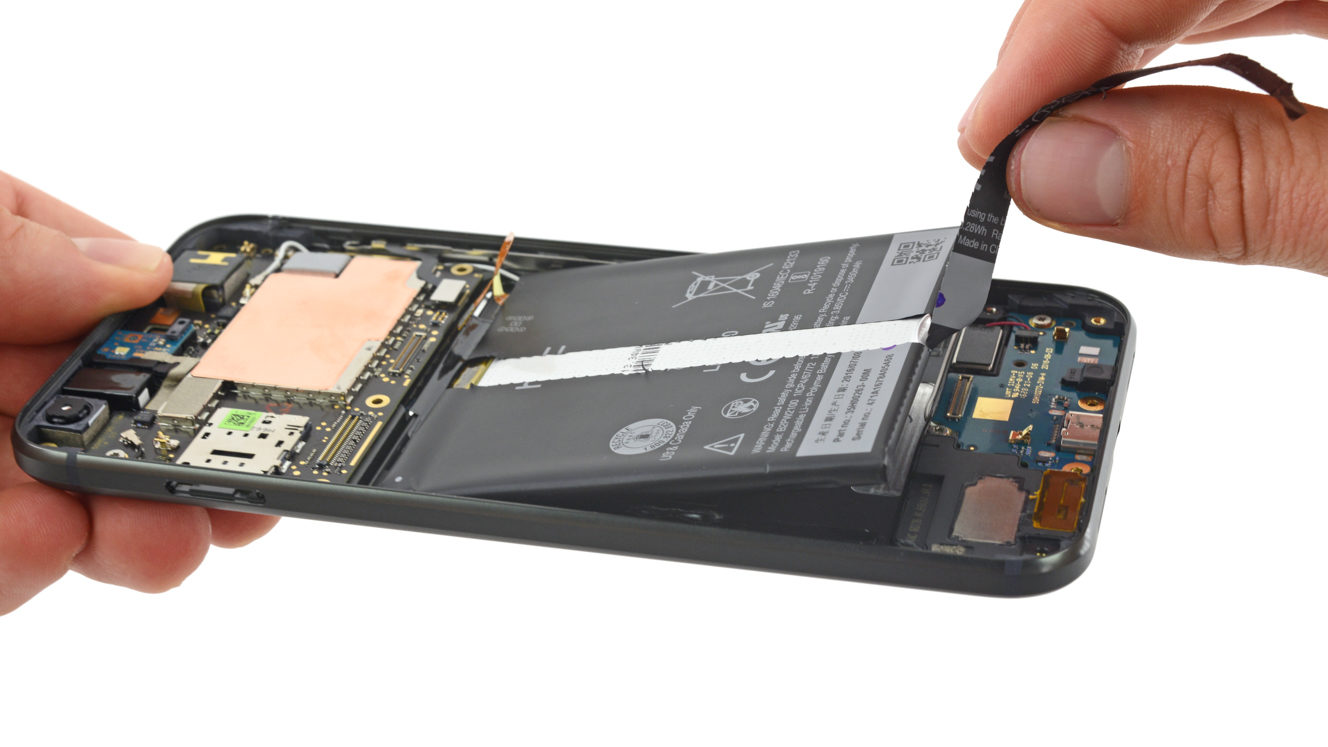

Potom to už ide jednoducho.

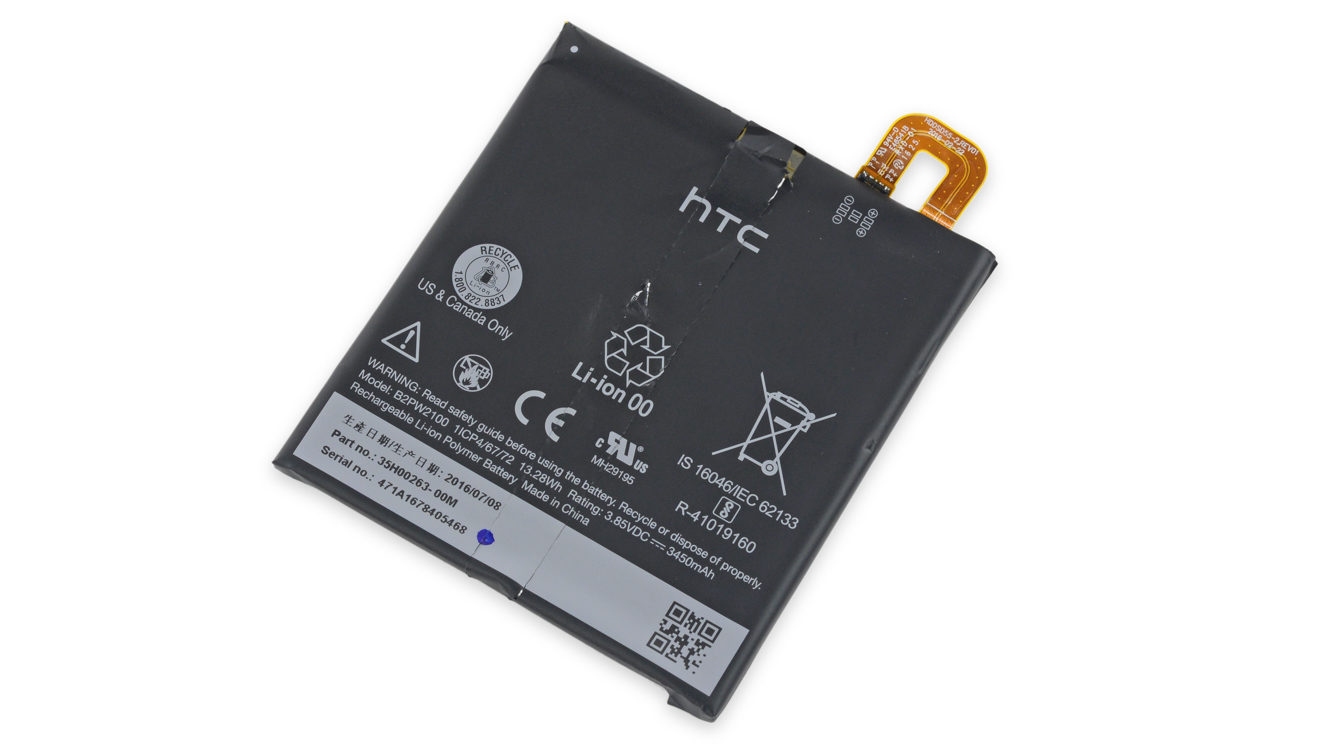

Aj logo na batérii potvrdzuje, že Google Pixel XL pre Google vyrába spoločnosť HTC. Batéria má kapacitu 3 450 mAh, resp. 13,28 Wh.
V Pixel XL je dokonca aj stavová LED dióda vyrobená formou modulu.
Modul s 3,5 mm audio portom…

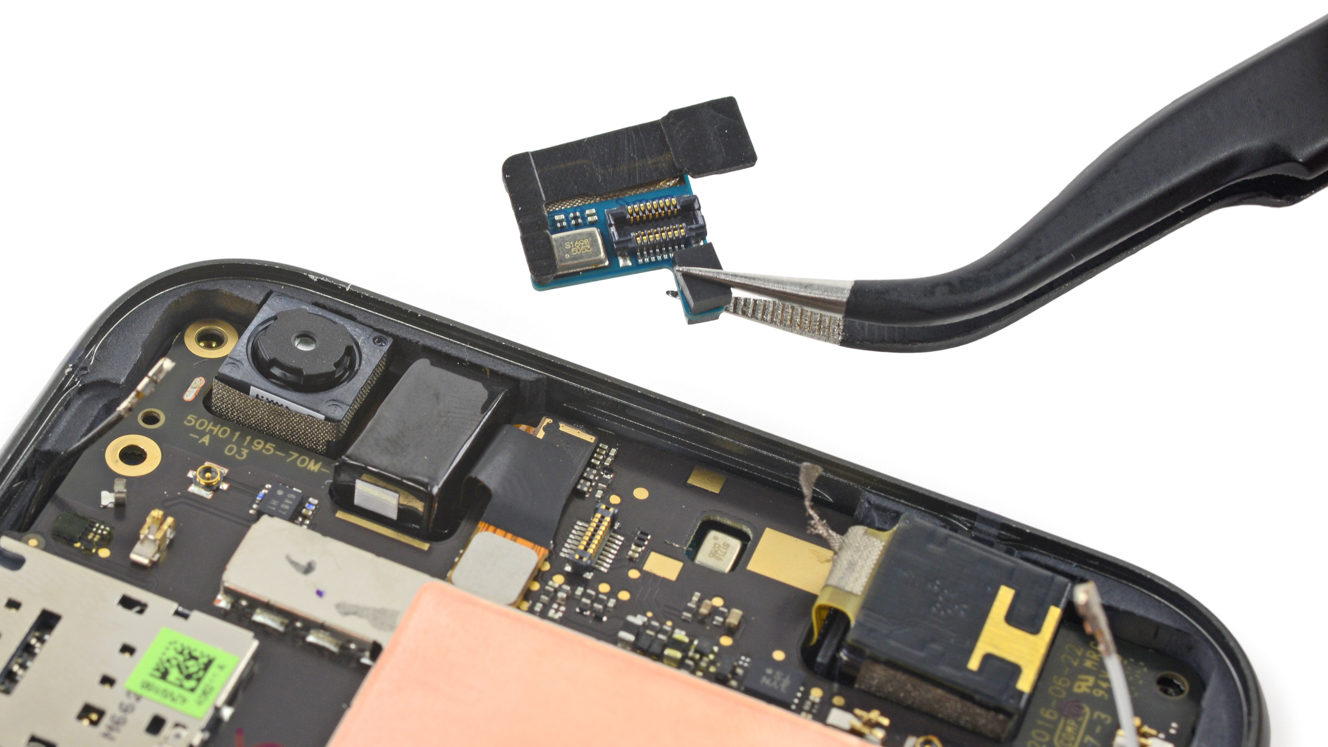

A nakoniec aj modul webkamery s 8 Mpx čipom.

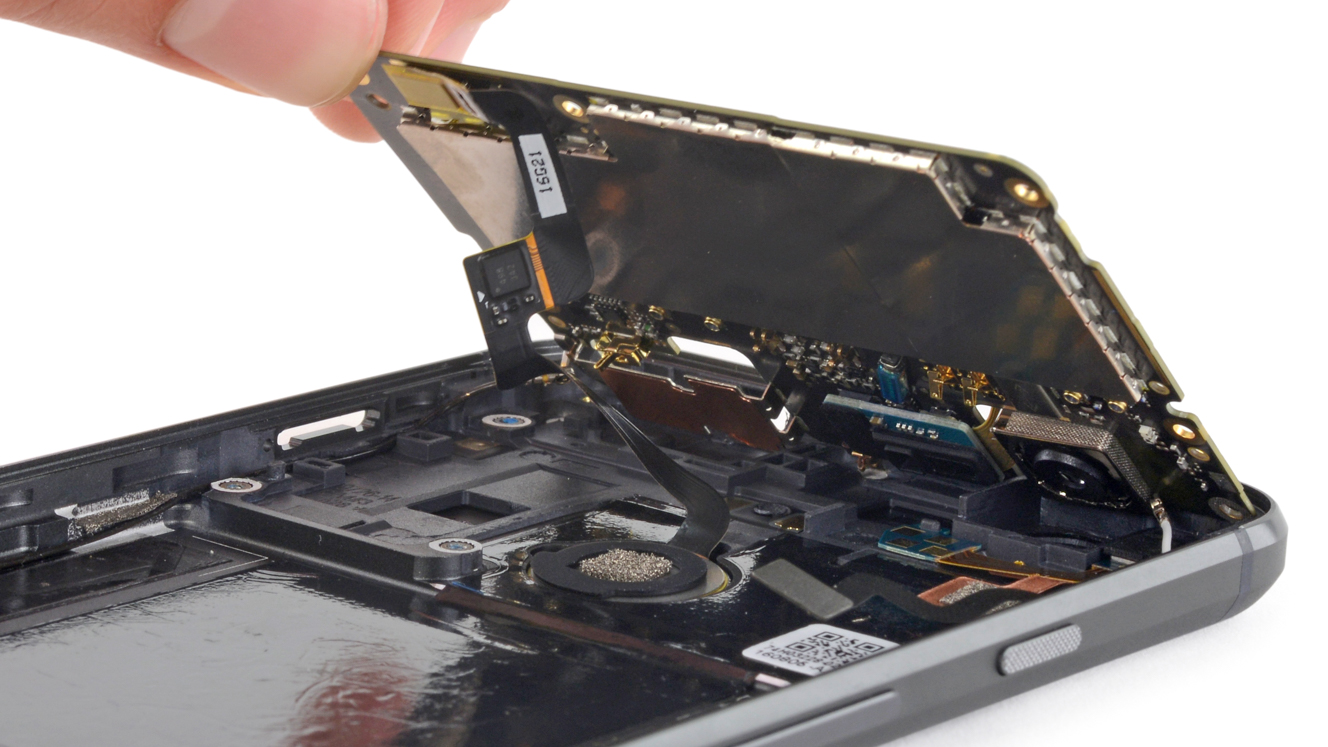

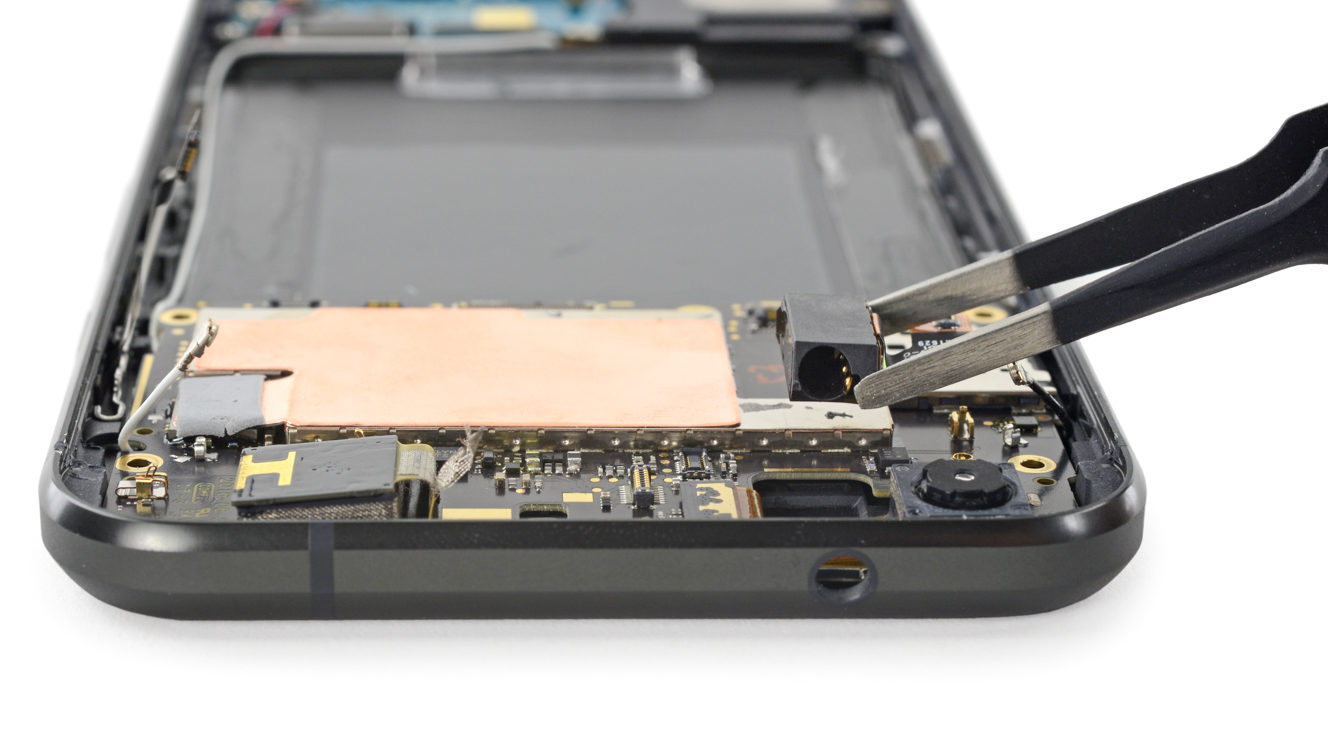

K matičnej doske je pripojený aj snímač odtlačku prsta. Stačí ho však odpojiť.

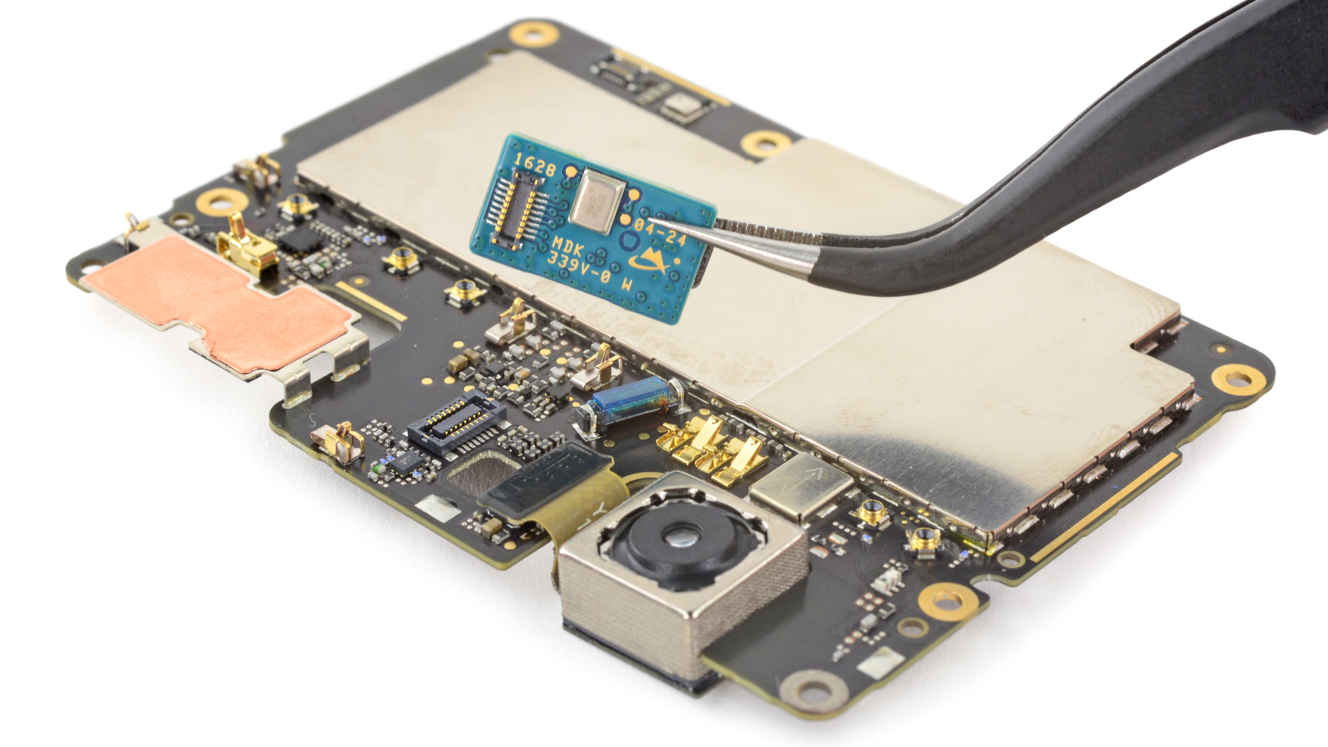

Zaujímavý modul s laserovým autofókusom.

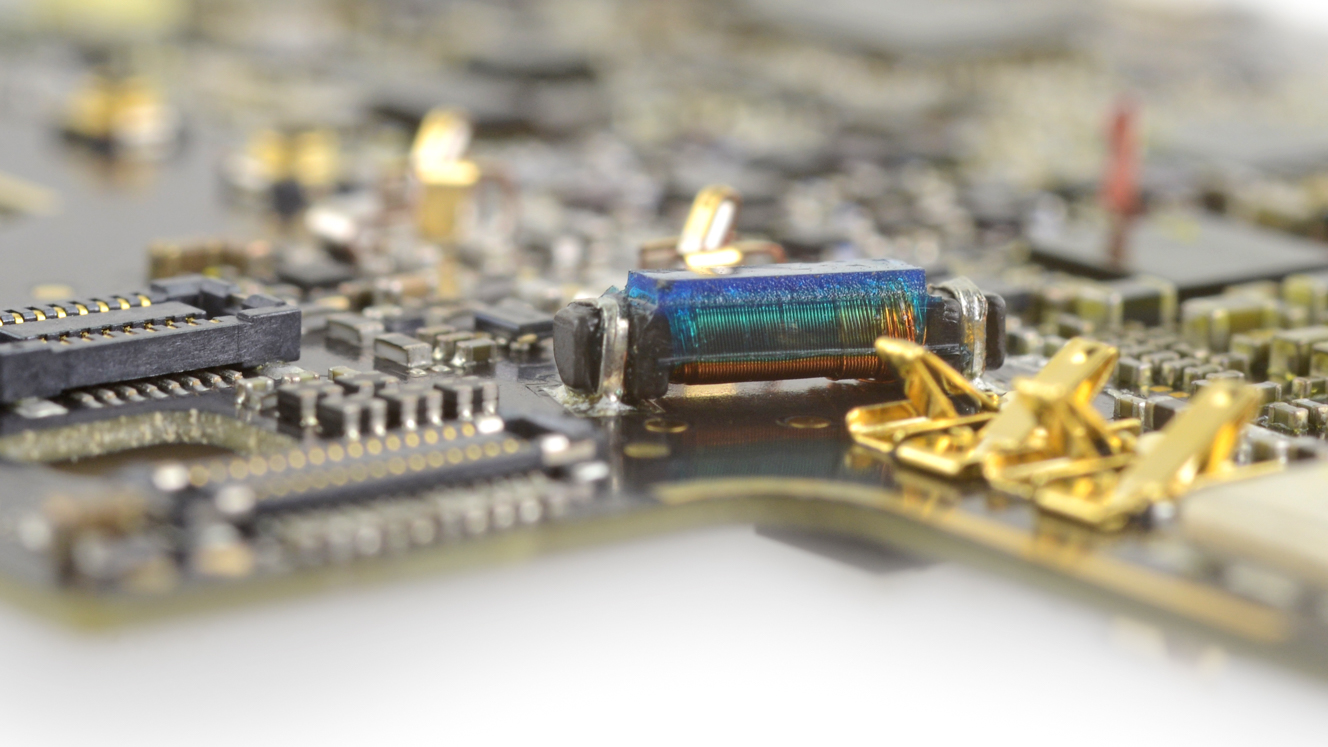

Zaujímavosťou na matičnej doske je aj táto malá cievka.

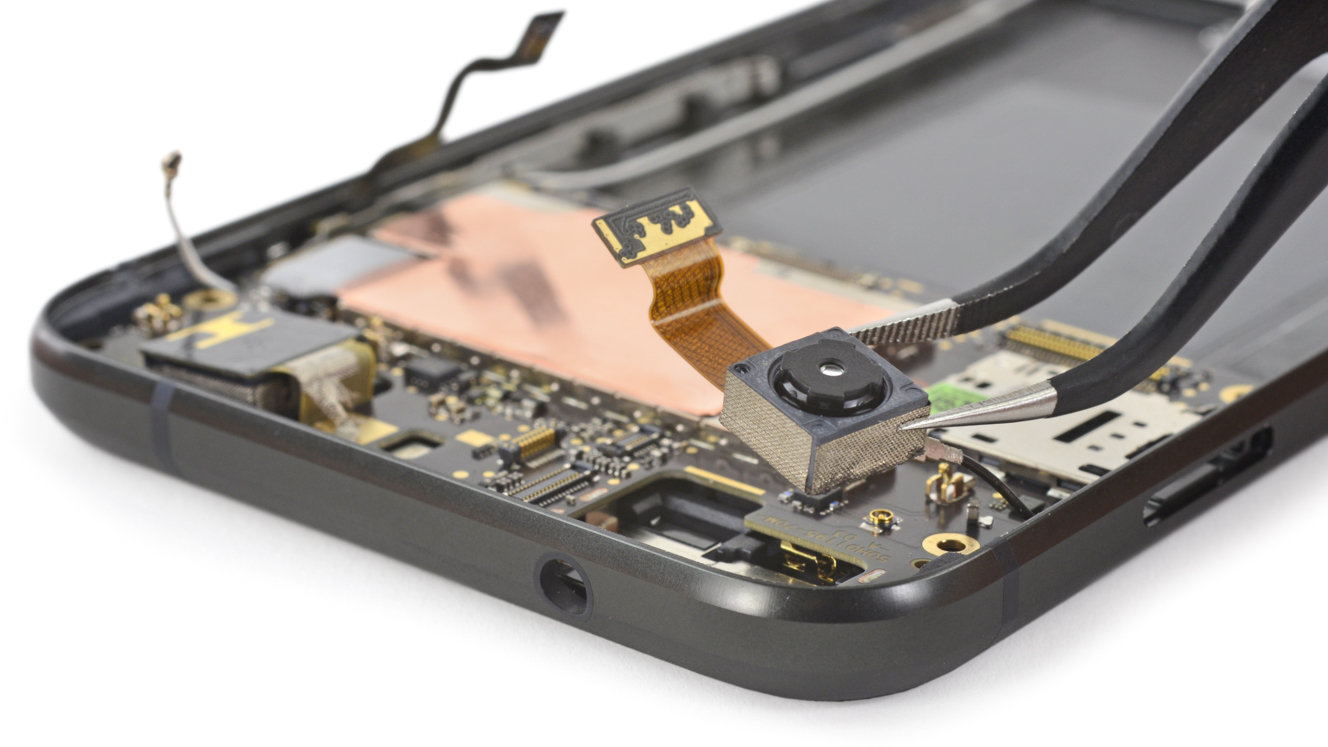

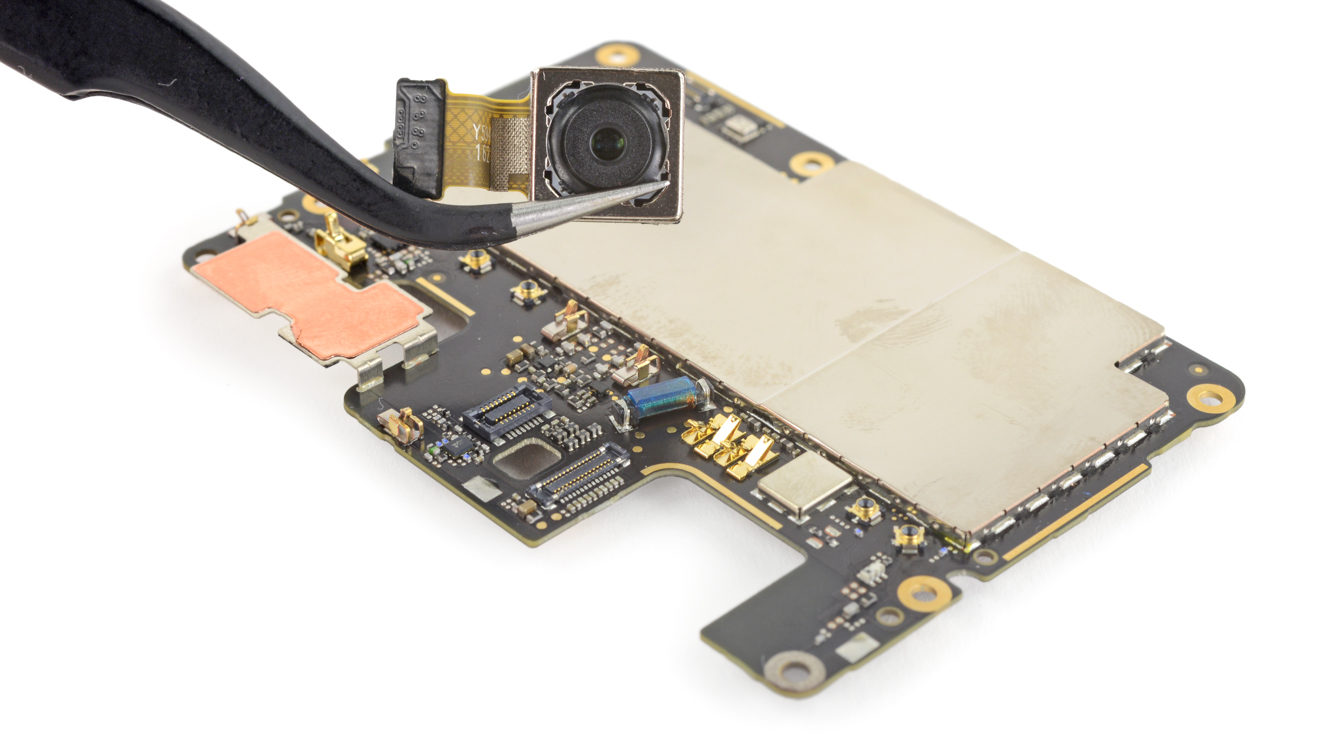

Modul 12,3 Mpx fotoaparátu ako jeden z mála vlajkových lodí súčasnosti nemá optickú stabilizáciu.

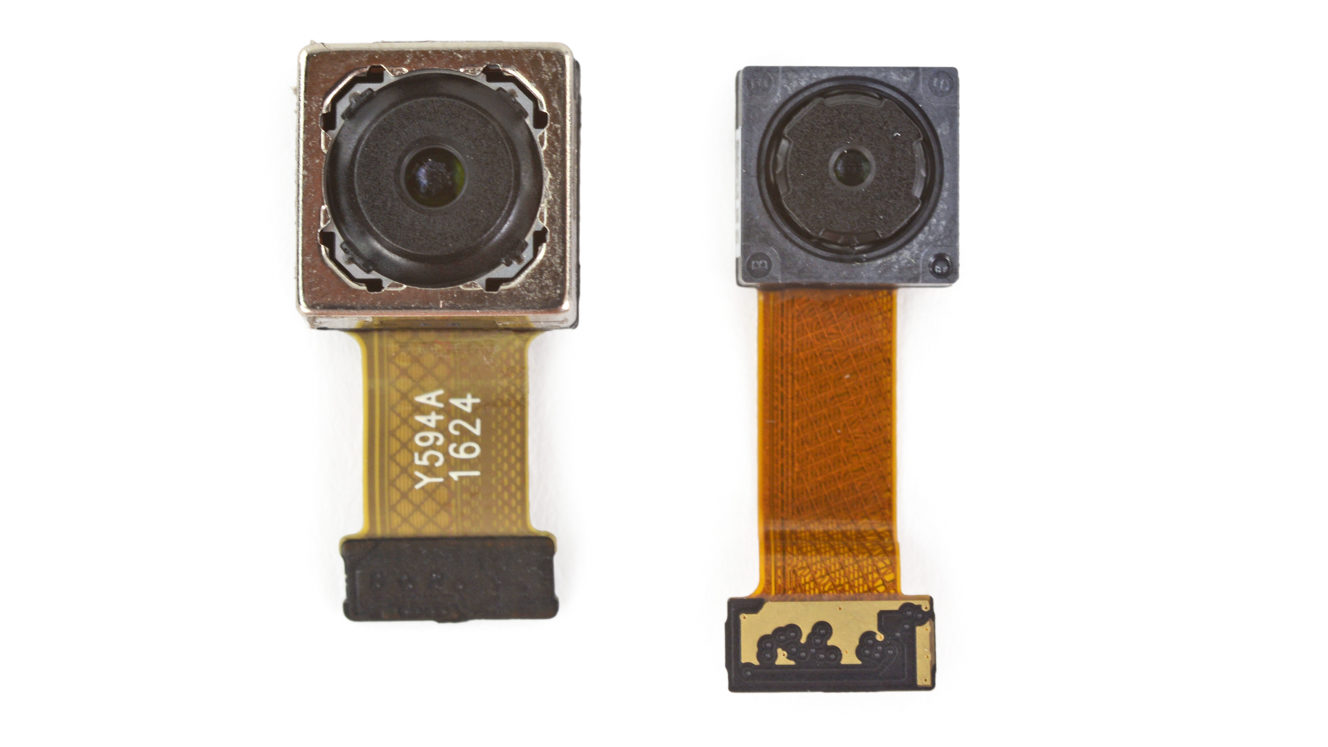

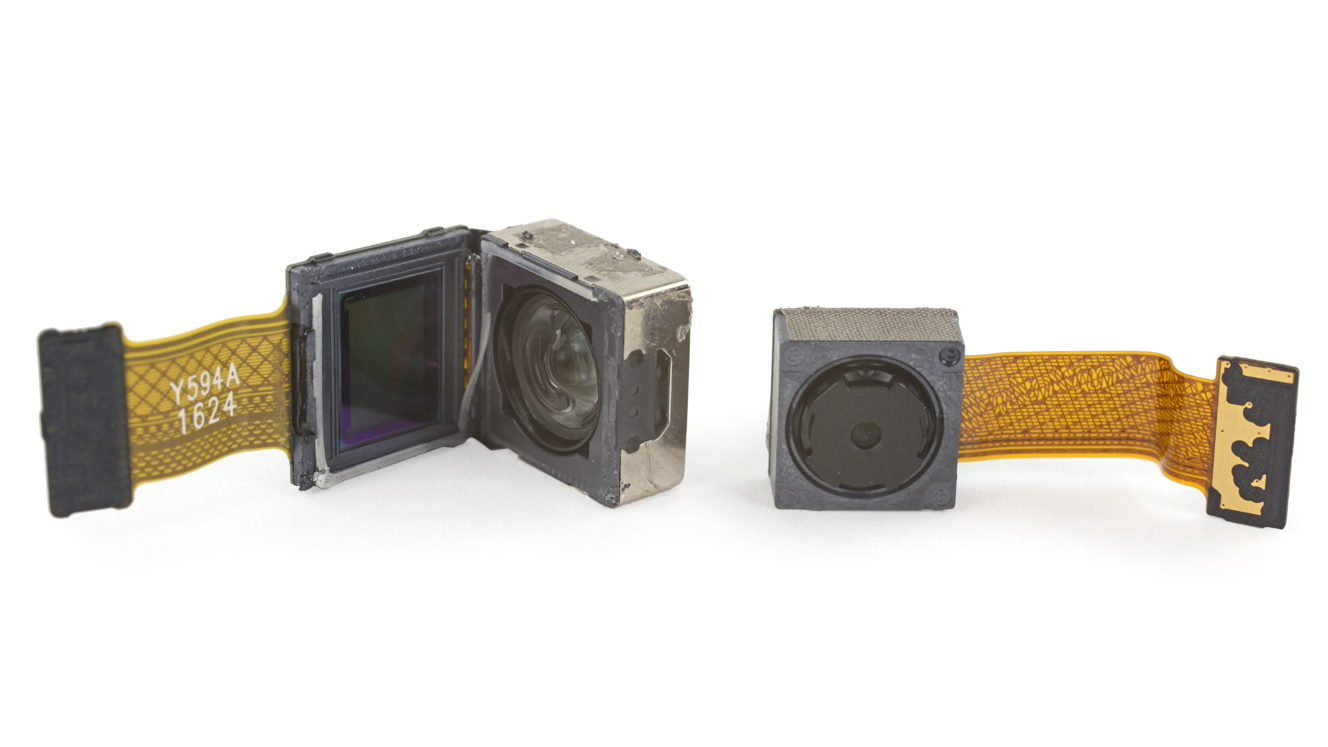

Vľavo je hlavný fotoaparát, vpravo webkamera.
Na tomto zábere výbone vidieť veľkosť samotného snímača.

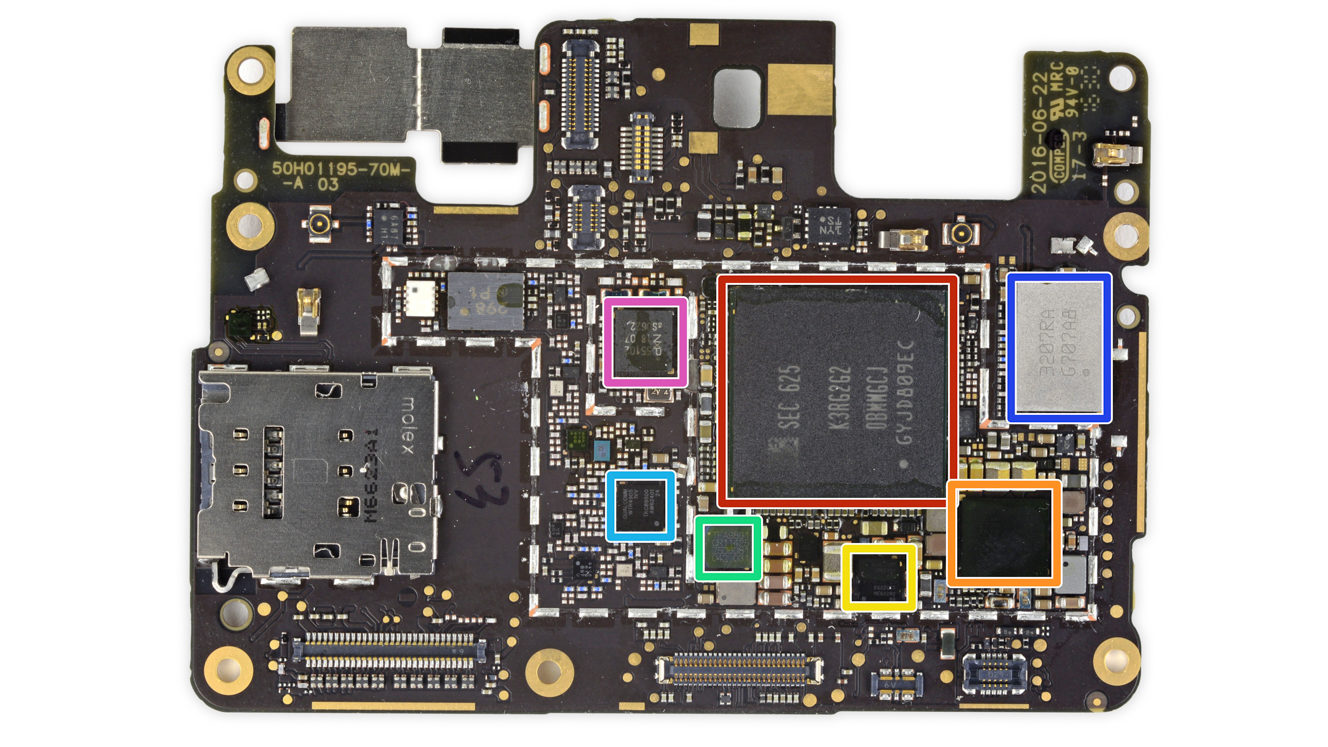

Predná časť matičnej dosky obsahuje : Qualcomm WTR4905 LTE RF transceiver (tyrkysový štvorec), NXP 55102 1807 S0622 pre NFC (ružový), NXP TFA9891 zosilňovač zvuku (zelený), Samsung K3RG2G20BM-MGCJ 4 GB LPDDR4 DRAM pamäť a 4-jadrový Qualcomm Snapdragon 821 pod ňou (červený), Qualcomm SMB1350 Quick Charge 3.0 IC čip (žltý), Qualcomm PMI8996 systém napájania (oranžový) a 3207RA G707A pravdepodobne pre Wi-Fi (modrý).
V zadnej časti sú čipy ako Samsung KLUBG4G1CE 32 GB Universal Flash Storage (UFS) 2.0 pamäť (červený), Qualcomm PM8996 (oranžový), Qualcomm WCD9335 audio codec (tyrkysový), Qualcomm WTR3925 LTE RF transceiver (zelený), Avago ACPM-7800zosilňovač (žltý), Qualcomm RF360 Dynamic Antenna Matching Tuner (ružový) a Skyworks SKY77807 Quad-Band Power Amplifier Module (PAM) (modrý).

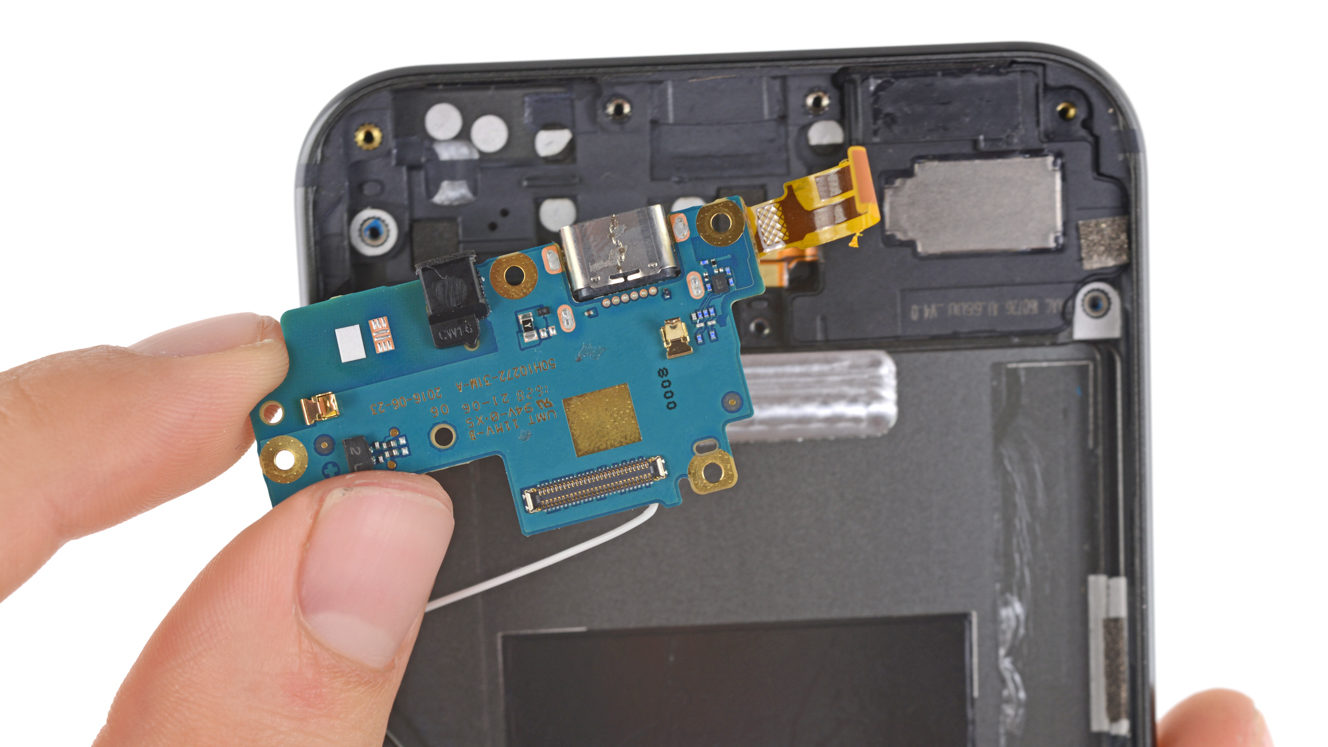

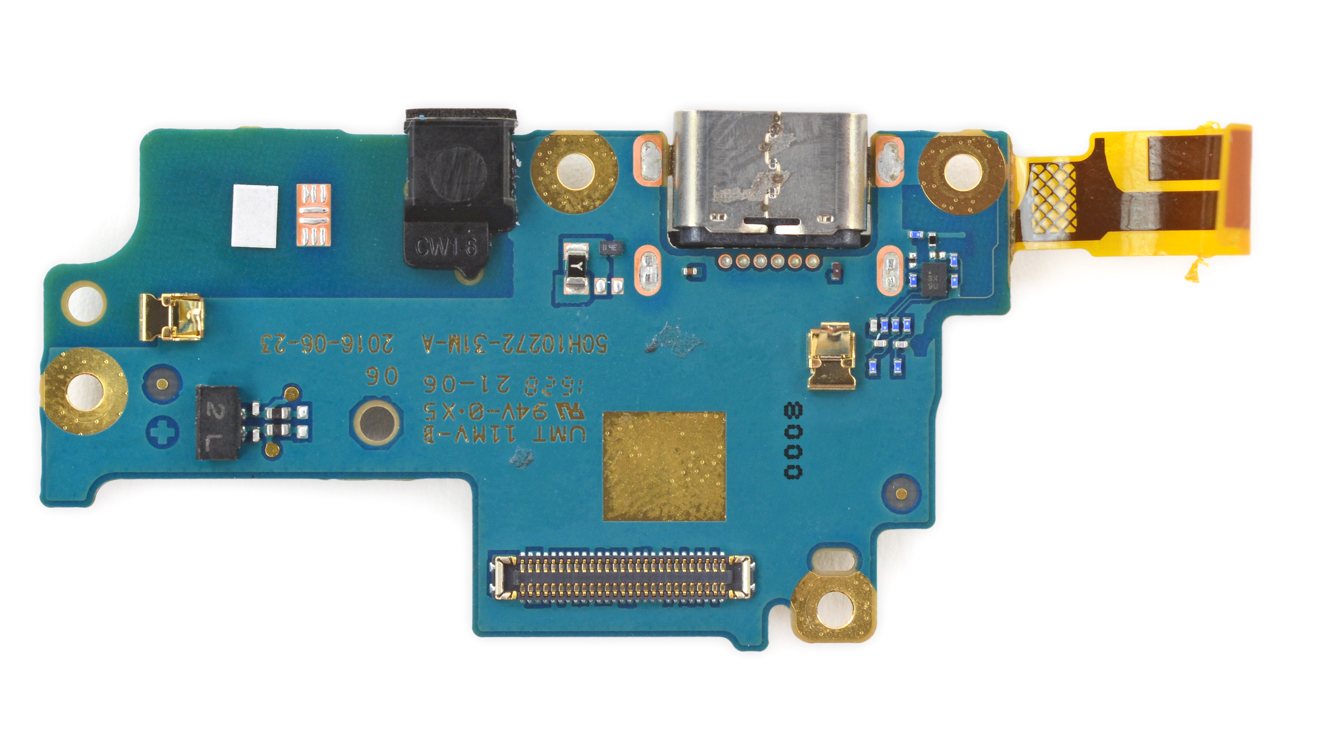

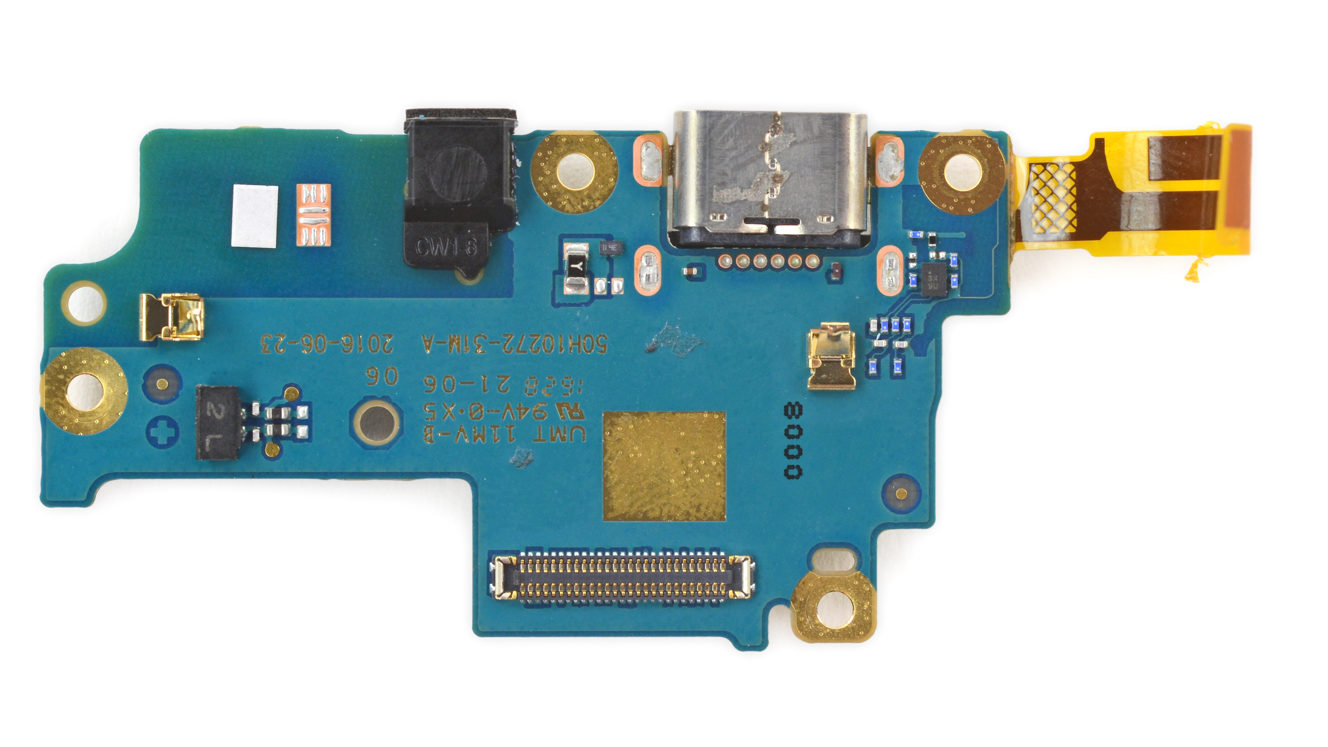

V spodnej časti Pixelu je sekundárna matičná doska s USB-C portom.

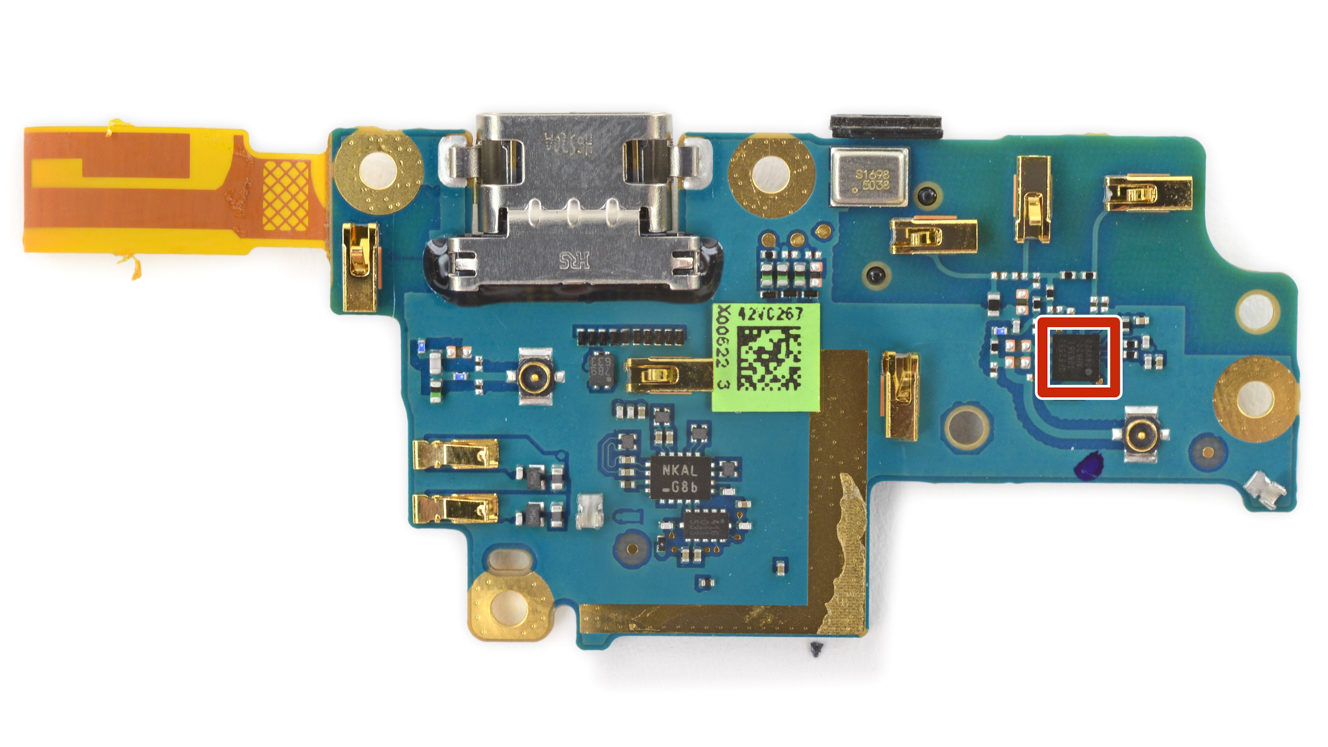

Okrem iných prvkov tu výrobca umiestnil Qualcomm QFE2550 čip pre anténu.

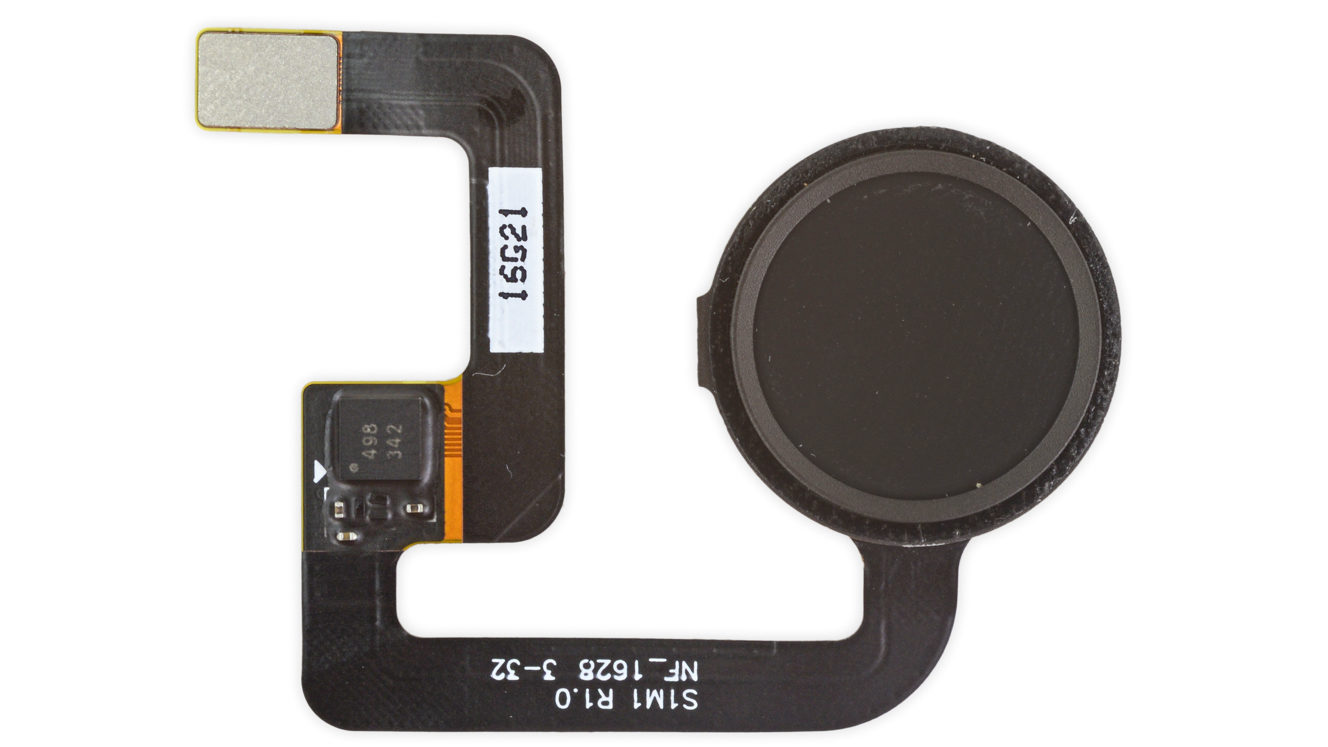

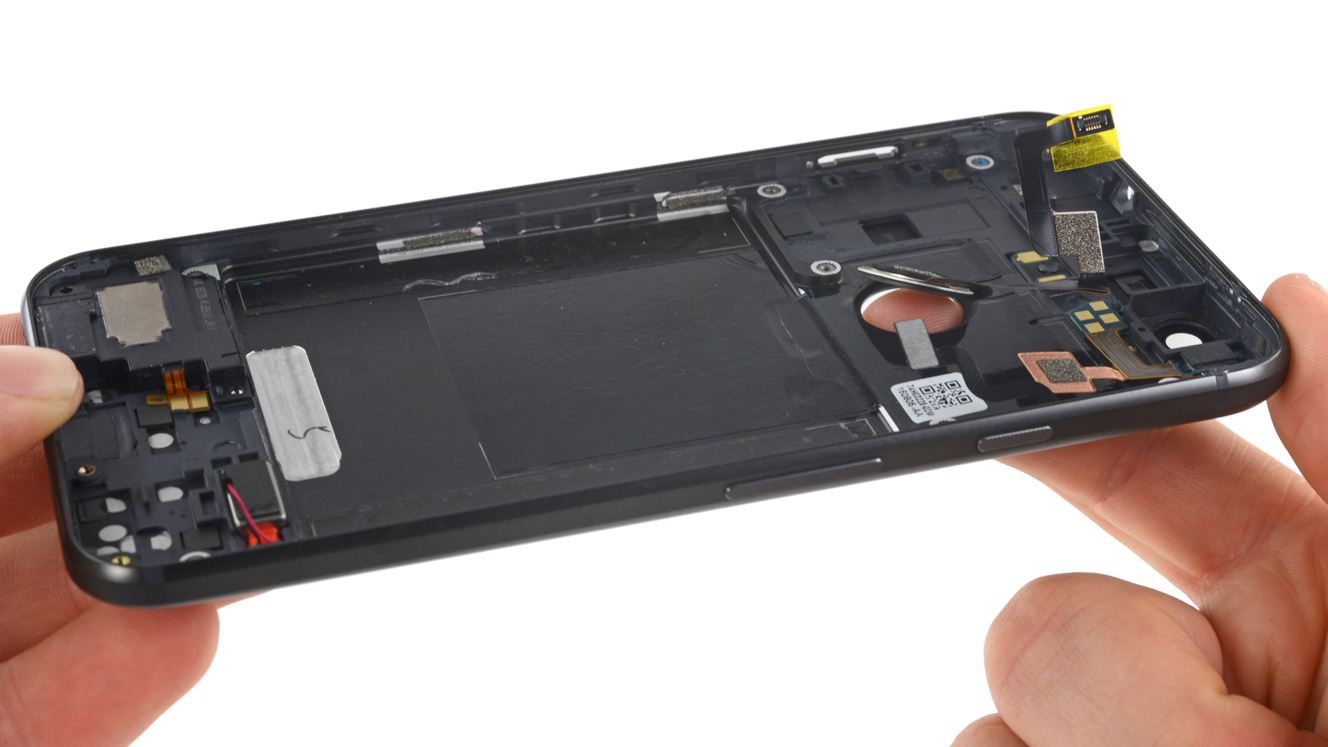

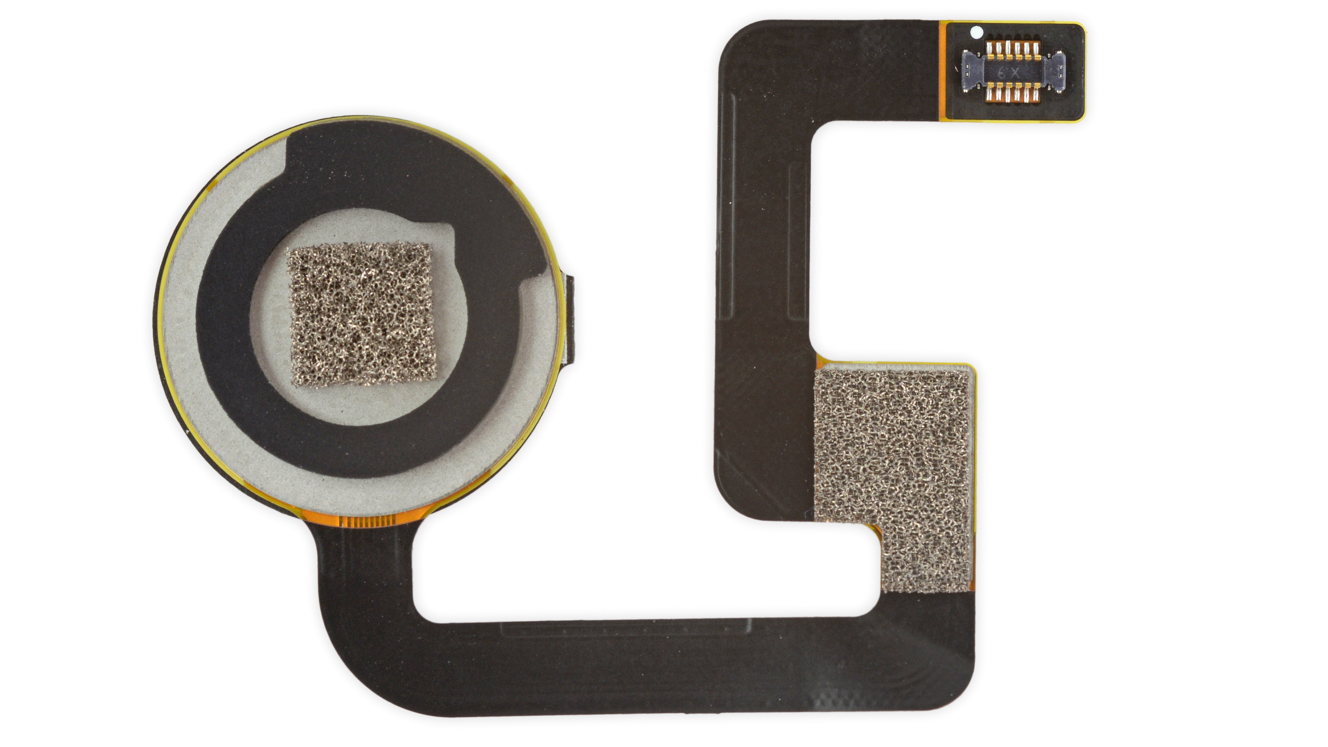

Nakoniec ostáva snímač odtlačku prsta…

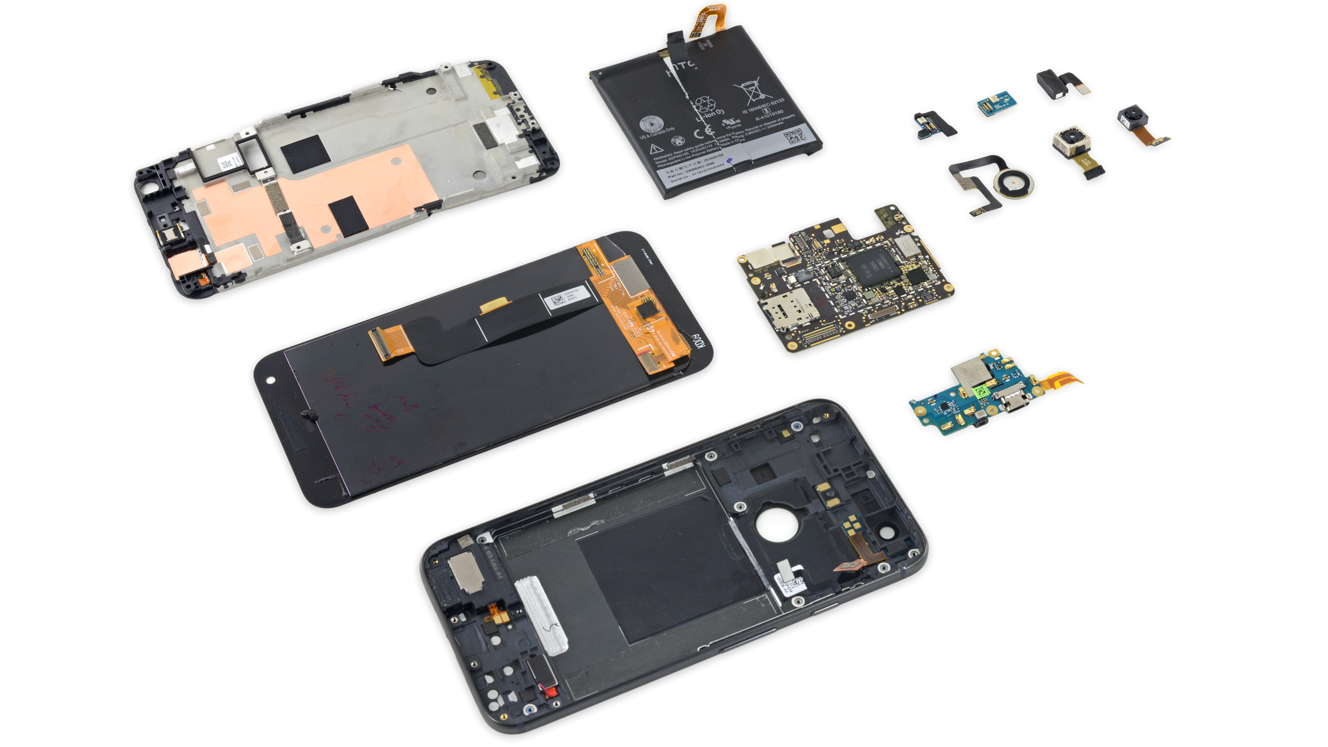

A takto vyzerá kompletne rozobraný Google Nexus XL.
