Známy výrobca náradia pre servisné strediská iFixit opäť rozoberal. A nemohlo to byť nič iné, ako najnovší smartfón z dielne Apple, iPhone 7 Plus. Ten v sebe ukrýva nielen niekoľko papierových noviniek, ale aj tých reálnych. Pozrite sa, čo v ňom iFixit našiel.
Apple iPhone 7 Plus je dizajnom a rozmermi prakticky identický s pôvodným modelom iPhone 7 Plus.
Najväčším rozdielom medzi starším a novším modelom je nielen zmena umiestnenia antén, ale aj absencia 3,5 mm audio portu. Namiesto neho je v balení redukcia do Lightning portu.
Druhým rozdielom je duálny fotoaparát. K nemu sa ešte ale dostaneme.
A takto vyzerá iPhone 7 Plus pod RTG.
Už klasikou je odskrutkovanie dvojice skrutiek v spodnej strane.
Potom stačí už len iSlack, špeciálny prísavkový nástroj na oddelenie prednej časti.
Tú je ešte potrebné odpojiť od konštrukcie.
Tadá! Vnútro nového iPhonu 7 Plus. Najväčšiu časť zaberá batéria.
Okolo okrajov je množstvo lepidla, ktoré bráni prieniku vody do vnútra.
Kryt káblov k batérii a displeju. Novinkou sú vraj dokonca aj trojbodové skrutky.
V spodnej časti sú síce dva otvory (dierky) akoby pre reproduktor, no reálny je len pod tou pravou. Toto je len akýsi most pre prenos zvuku do mikrofónu vo vnútri telefónu.
Absolútna novinka v iPhonoch – tzv. Taptic Engine, čo je v podstate vibračný motorček, ktorý jemne vibruje pri stlačení nového dotykového Home tlačidla.
A takto vyzerá táto časť pod RTG.
Batéria je opäť k unibody konštruckii prilepená.
Batéria Apple iPhone 7 Plus je o čosi väčšia, ako u predchodcu. Má 2 900 mAh, čo je o 150 mAh viac.

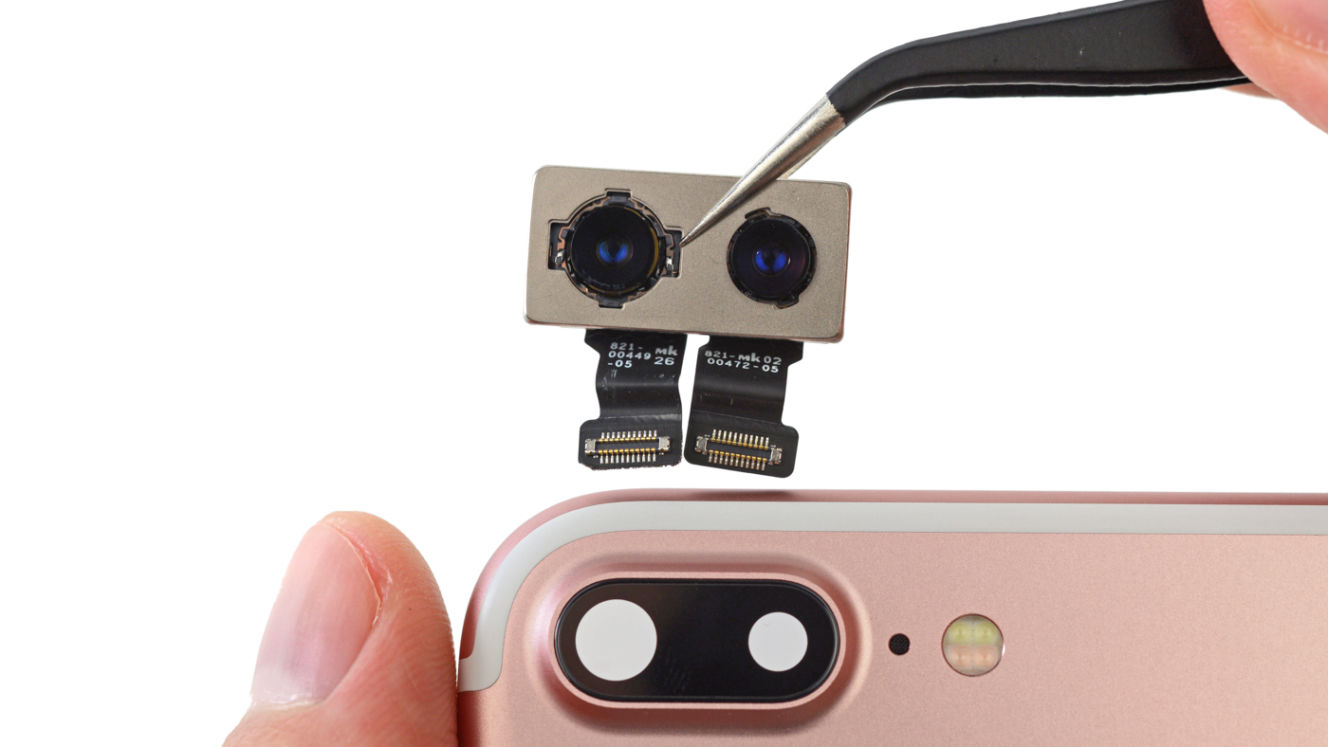

Ďalšia horúca novinka vo svete Apple – duálny fotoaparát. Prvý 12 Mpx (vyššie) fotoaparát má stabilizovanú optiku. Druhý, tzv. telephoto (nižšie) stabilizovanú optiku už nemá!
Aj RTG ukázal, že jeden fotoaparát (vpravo) má a druhý (vľavo) nemá optickú stabilizáciu.
Flex kábel k anténam.
Ďalšia súčasť systému antén.
Mozog iPhonu, matičná doska.
Krycia fólia, ktorá slúži zároveň aj na odvádzanie tepla.
Matičná doska v plnej kráse. Najväčší je samozrejme nový procesor Apple A10 Fusion APL1W24 SoC aj so Samsung 3 GB LPDDR4 RAM (červený štvorec), Qualcomm MDM9645M LTE Cat.12 modem (oranžový), Skyworks 78100-20 (žltý), Avago AFEM-8065 Power Amplifier modul (zelený) a Avago AFEM-8065 Power Amplifier modul (zelený).
Z opačnej strany dosky je Qualcomm WTR3925 RF Transceiver (ružový štvorec), Qualcomm WTR4905 Multimode LTE Transceiver (modrý), Toshiba THGBX6T0T8LLFXF 128 GB pamäť (červený), Qualcomm PMD9645 Power Management IC (tyrkysový), Dialog 338S00225 Power Management IC (zelený), NXP 67V04 NFC Controller (žltý) a 339S00199 Wi-Fi modul (oranžový).
Okrem toho je tu aj Cirrus Logic 338S00220 (x2) (oranžový obdĺžnik), Apple/Cirrus Logic 338S00105 Audio IC (červený), Lattice Semiconductor ICESLP4K (žltý), Skyworks 13702-20 (zelený), Skyworks 13703-21 (tyrkysový) a Avago LFI630 183439 (modrý).
iFixit zatiaľ neohodnotil nový iPhone 7 Plus bodmi opraviteľnosti, ktoré zvykne dávať každému rozoberanému zariadeniu. Asi si pre nás ešte čosi pripravil, keďže telefón kompletne nerozobral.
