iFixit sa dostal k jedným z prvých bezdrôtových slúchadiel Apple AirPods, ktoré samozrejme okamžite rozobral. Prišiel na to, že tieto štýlové slúchadlá sú neopraviteľné. V iFixit skóre dostal ako asi jediný produkt v histórii veľkú 0 z 10. Prečo? Pozrite sa sami.

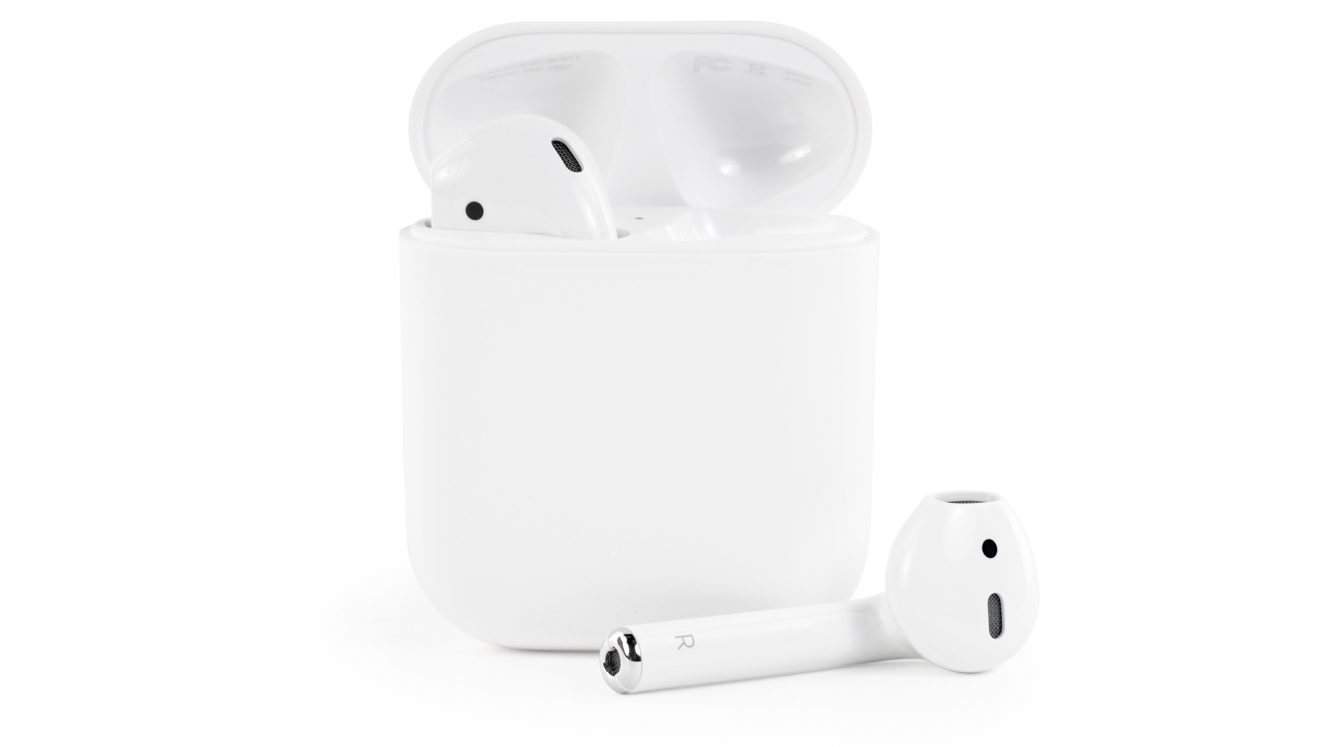

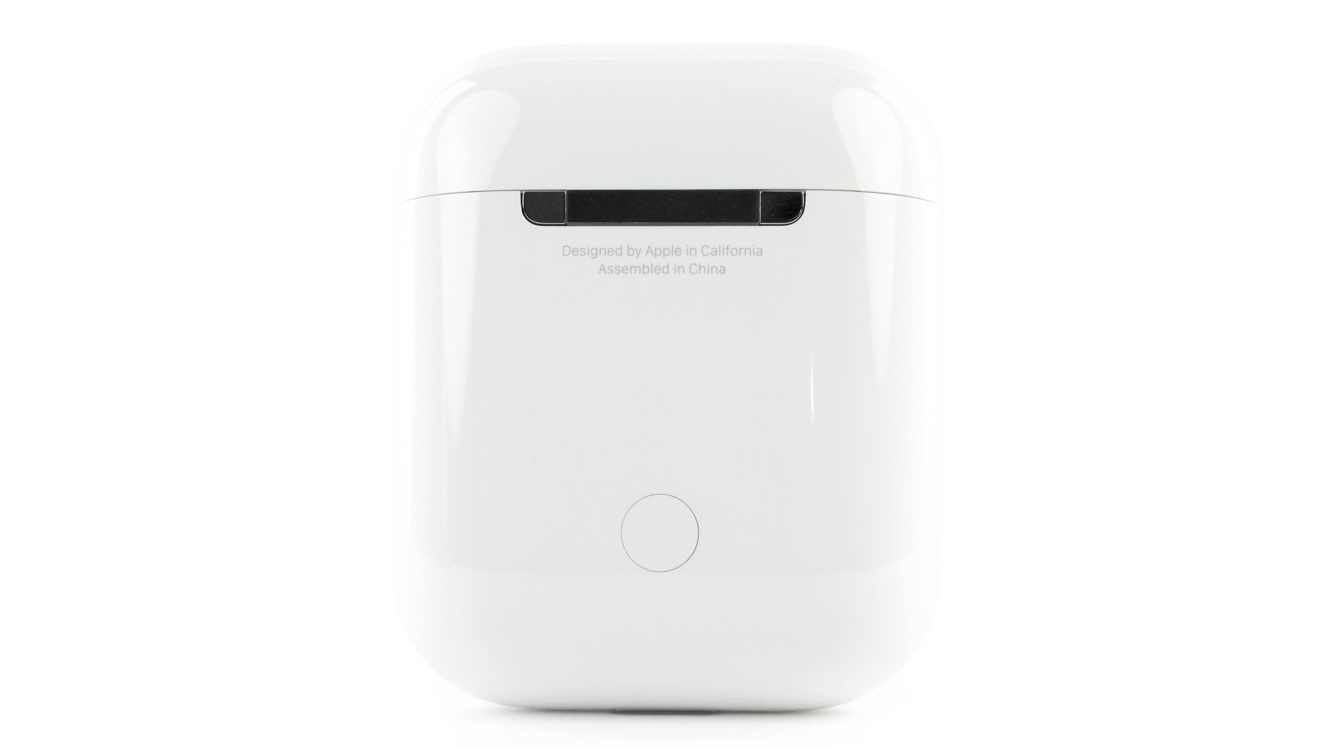

Airpody sa predávajú v takomto štýlovom puzdre, ktoré zároveň slúži na ich nabíjanie.
iFixit ich krabičku dal aj pod röntgen. Takto vyzerá výsledok.
Vo vnútri je jasne viditeľná akási základná doska a množstvo kontaktov.
Samotné Airpody majú takmer identický dizajn, ako klasické slúchadlá Apple s káblom. Len im chýba práve ten kábel.

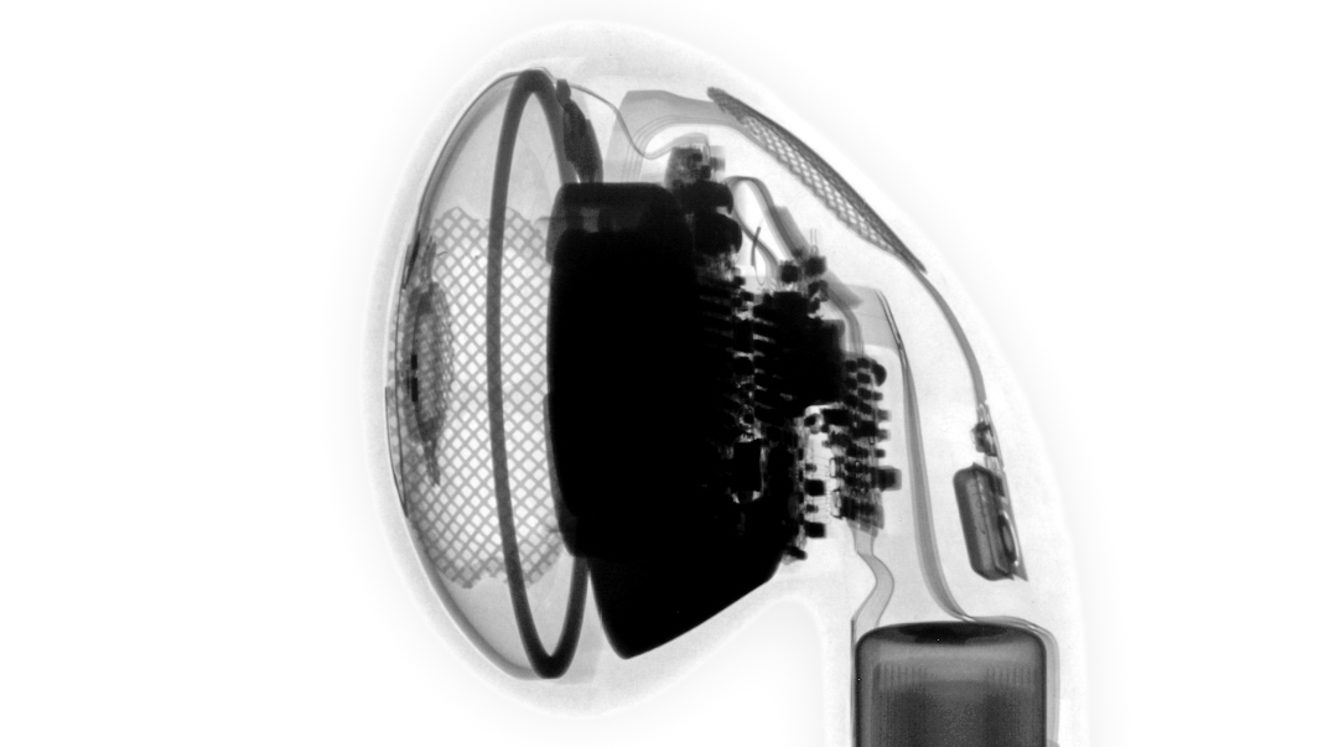

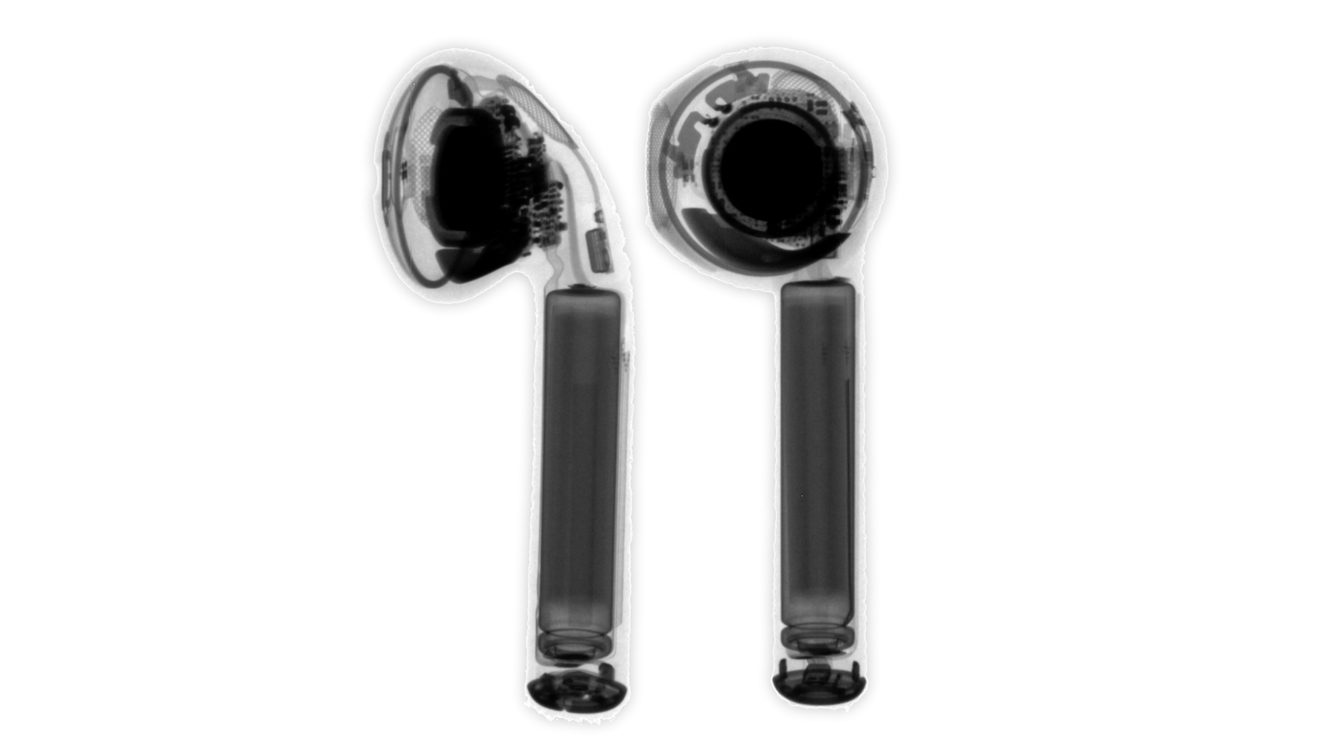

Pod RTG vyzerajú tiež zaujímavo…

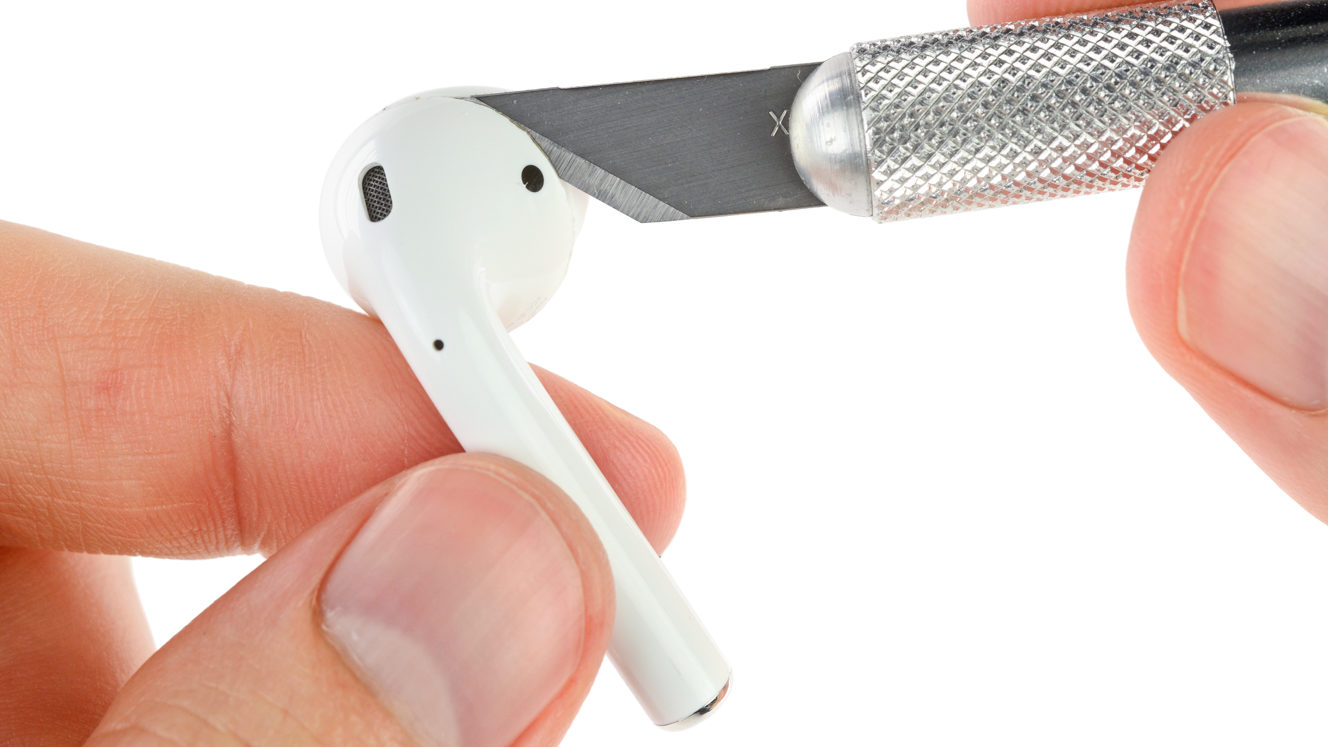

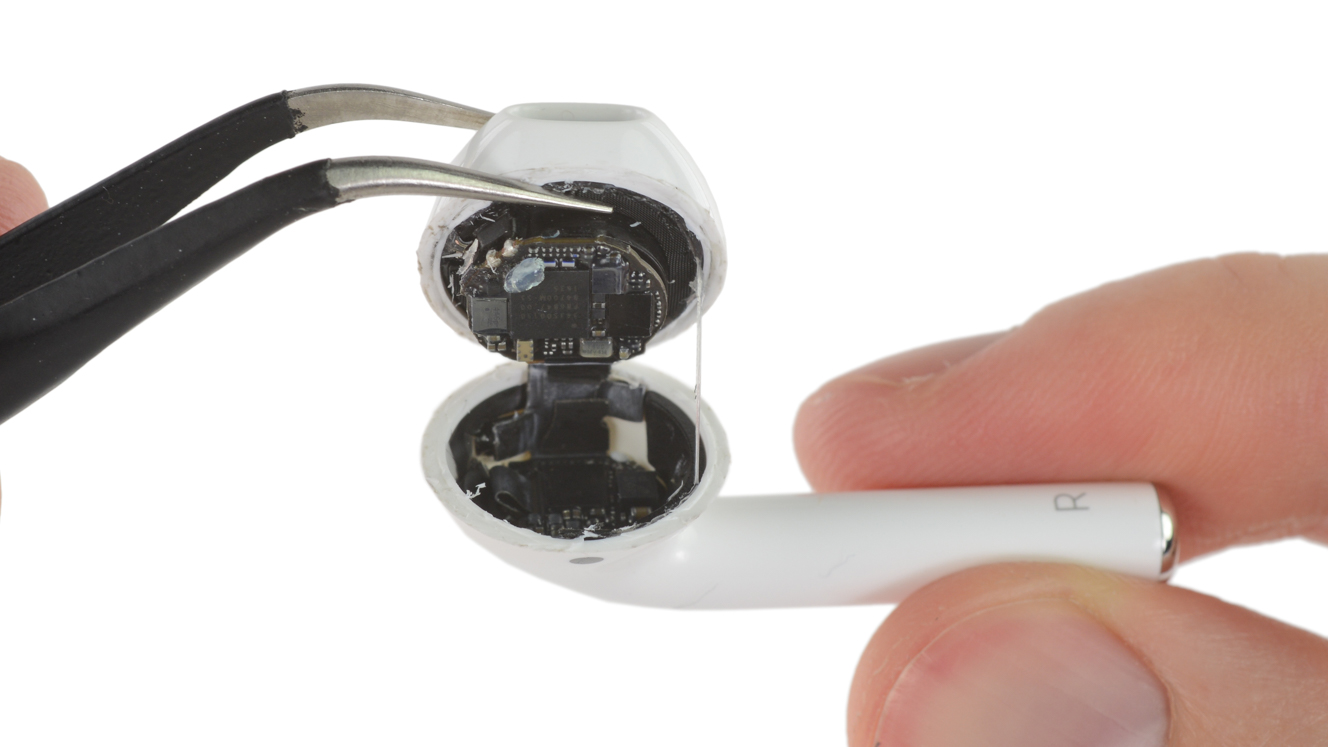

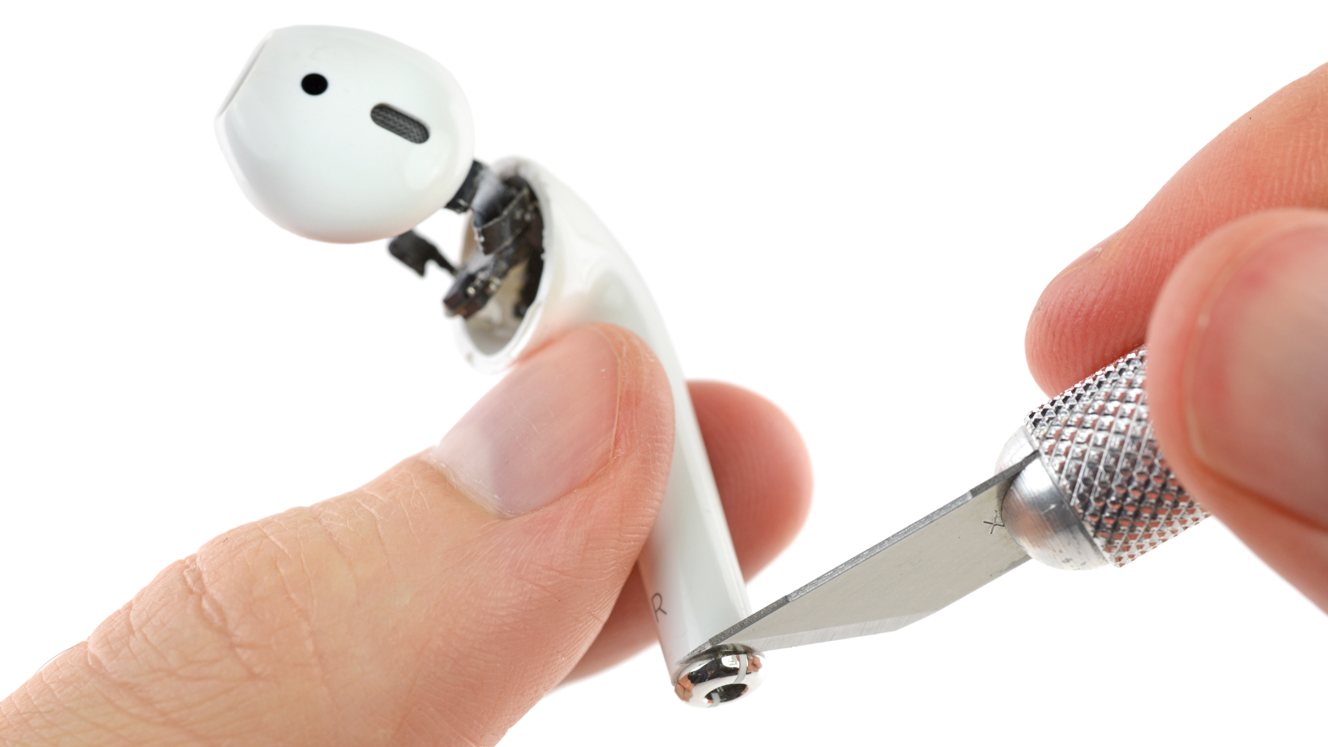

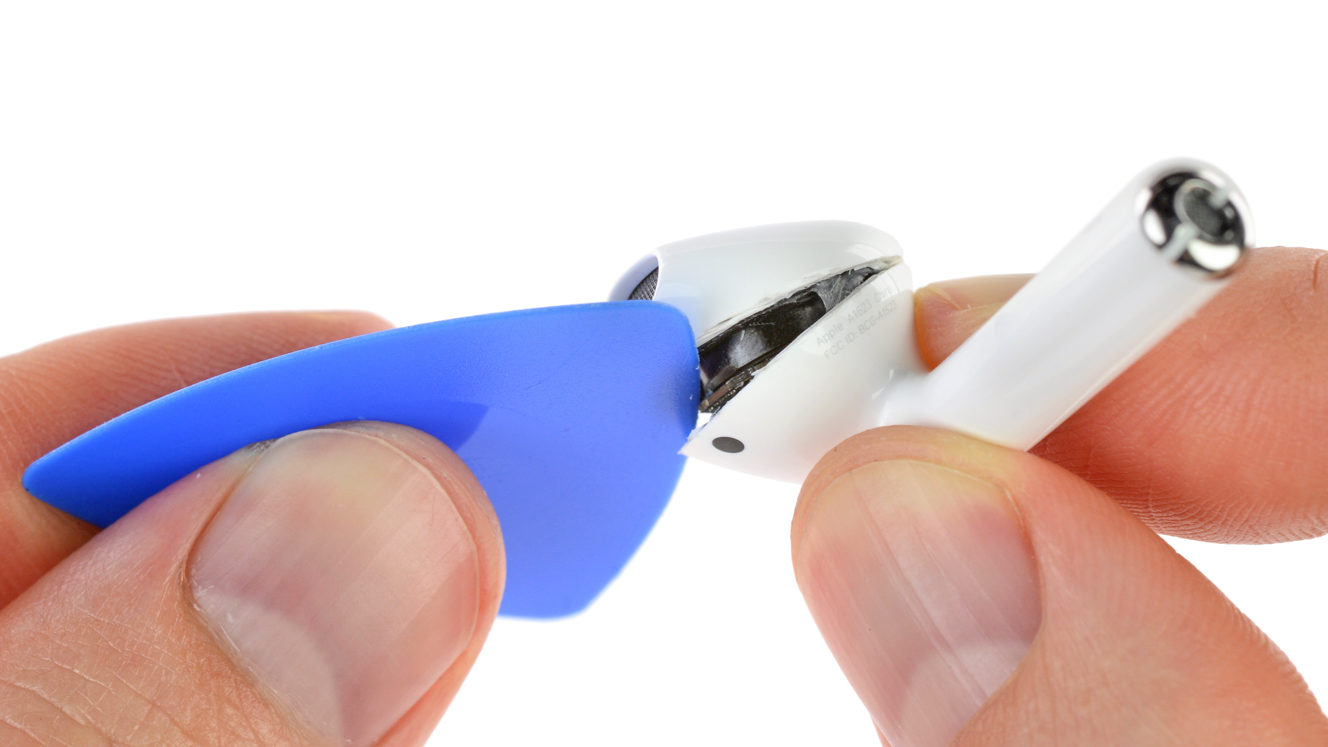

Na otvorenie slúchadiel musel iFixit siahnuť po najťažšom kalibri – skalpeli. Časti slúchadiel sú spolu zlepené.

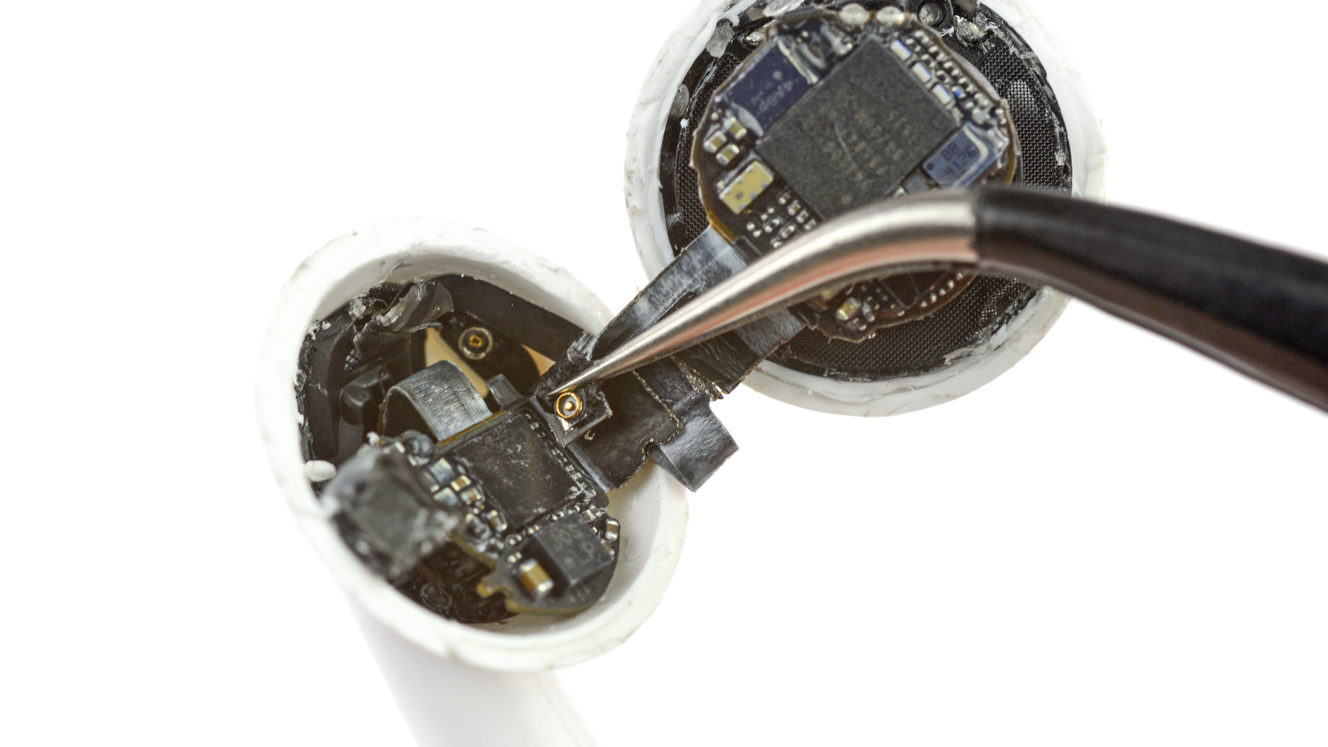

Lepidlo je všade. Spojiť ich späť je už na prvý pohľad prakticky nemožné. V slúchadle je množstvo elektroniky, čo by ste v bežných káblových slúchadlách hľadali márne.

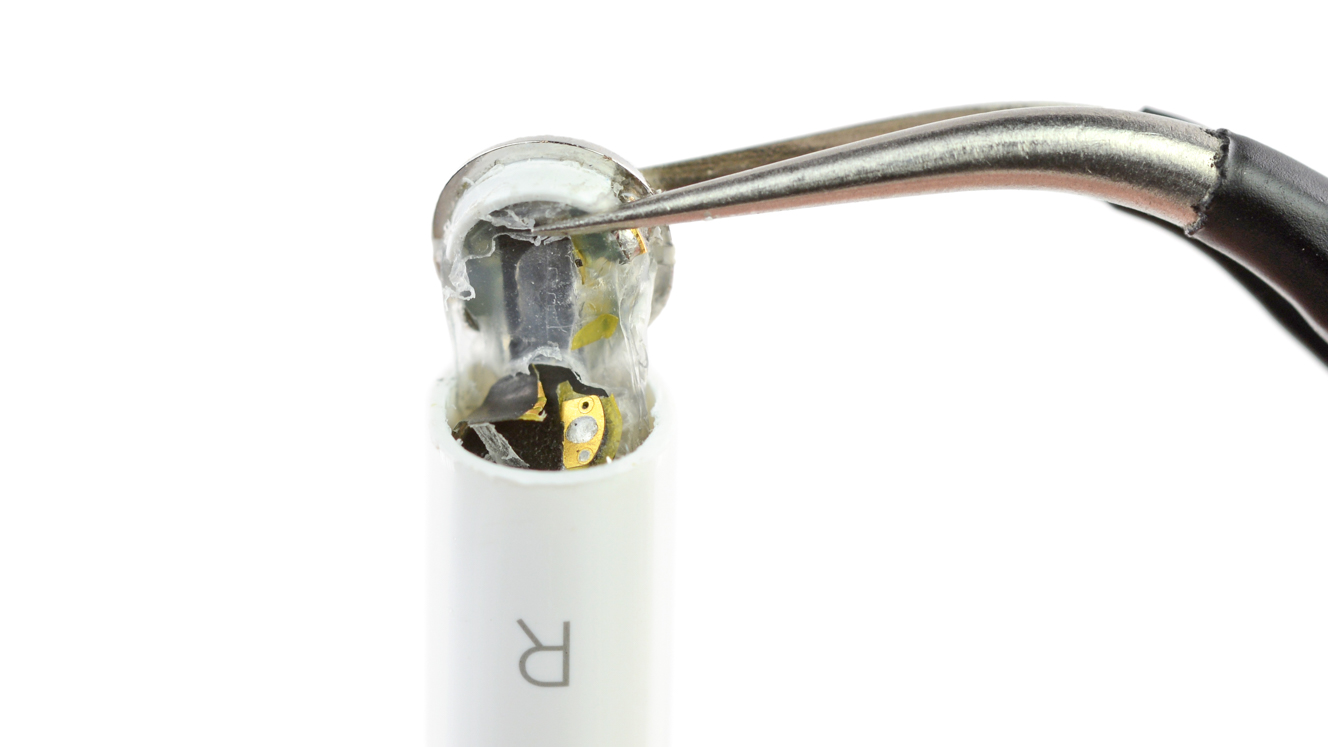

Ani spodná časť nie je priskrutkovaná či inak nasadená. Drží ju lepidlo.
Celkom by nás zaujímalo, koľko gramov z mušej hmotnosti slúchadiel má len lepidlo.:)

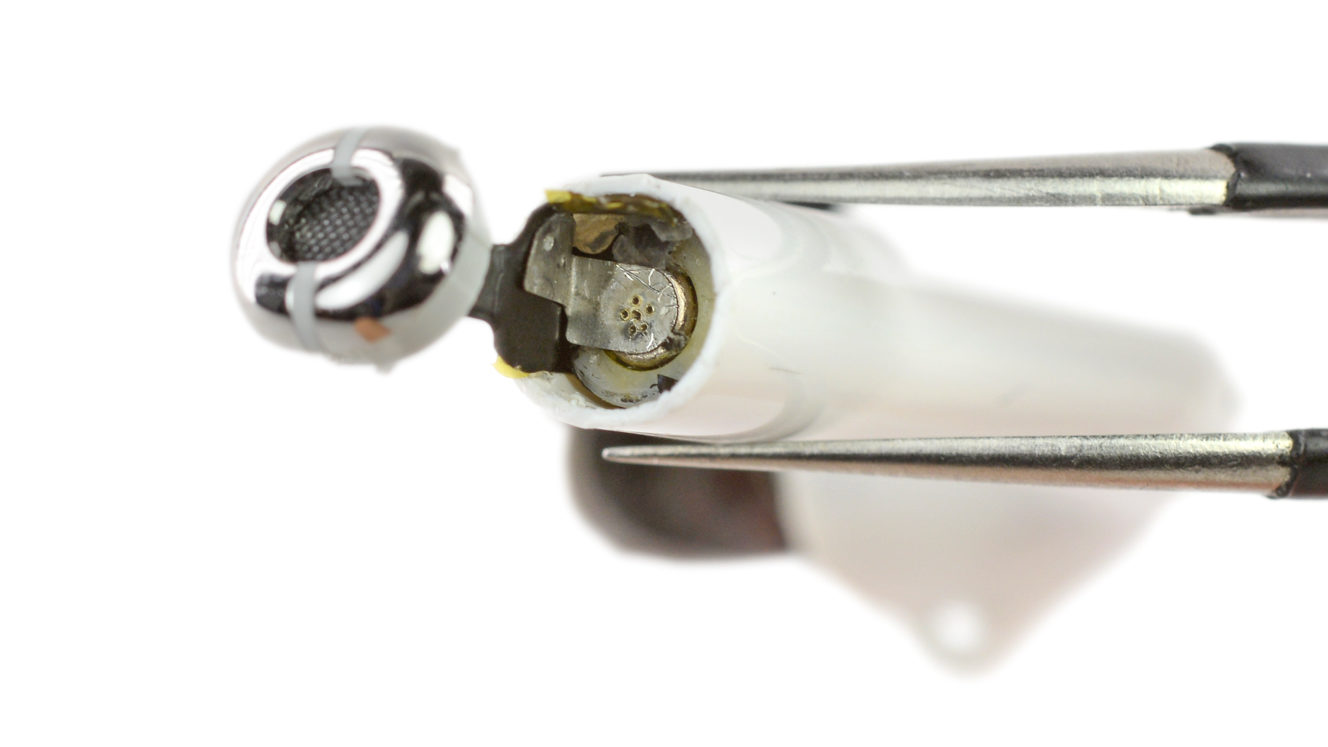

Kovová hlavička spodnej časti nie je len na okrasu. Cez ňu sa nabíjajú batérie vo vnútri slúchadiel. Pod ňou je vidieť samotnú batériu s kapacitou 93 mWh.

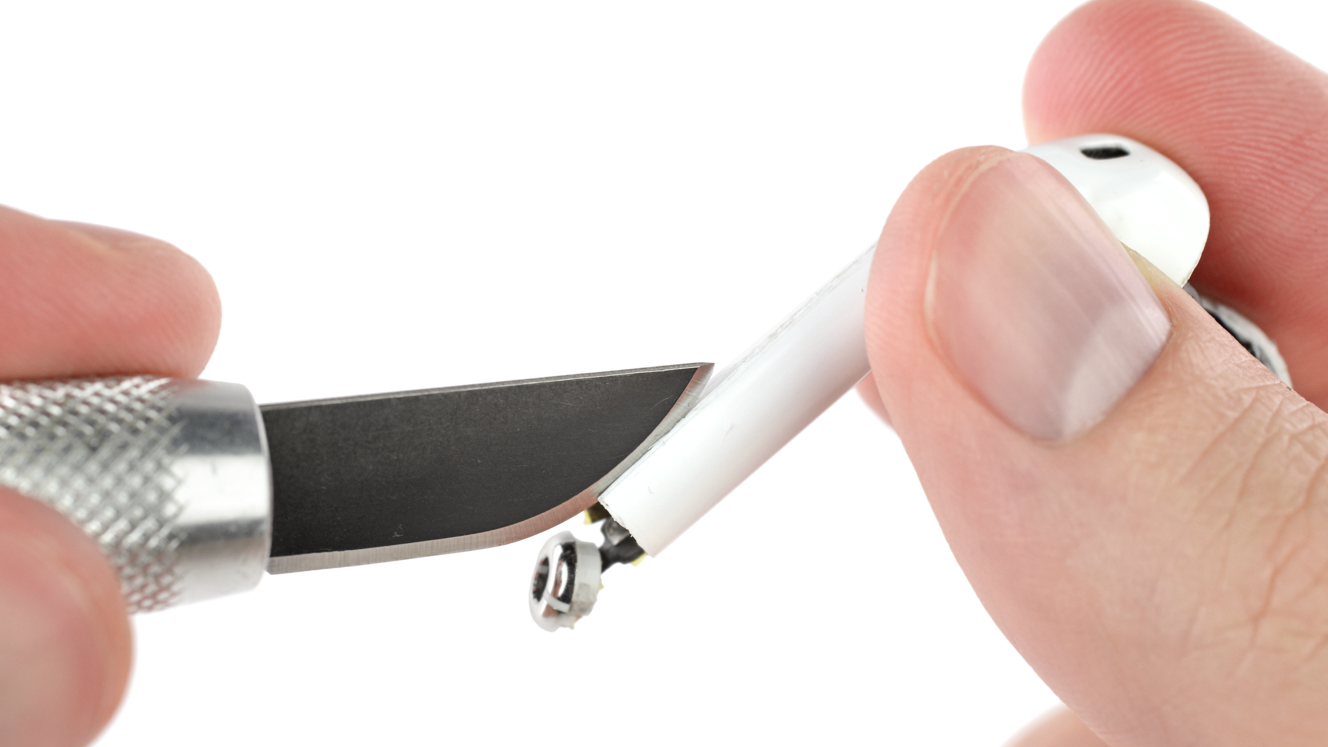

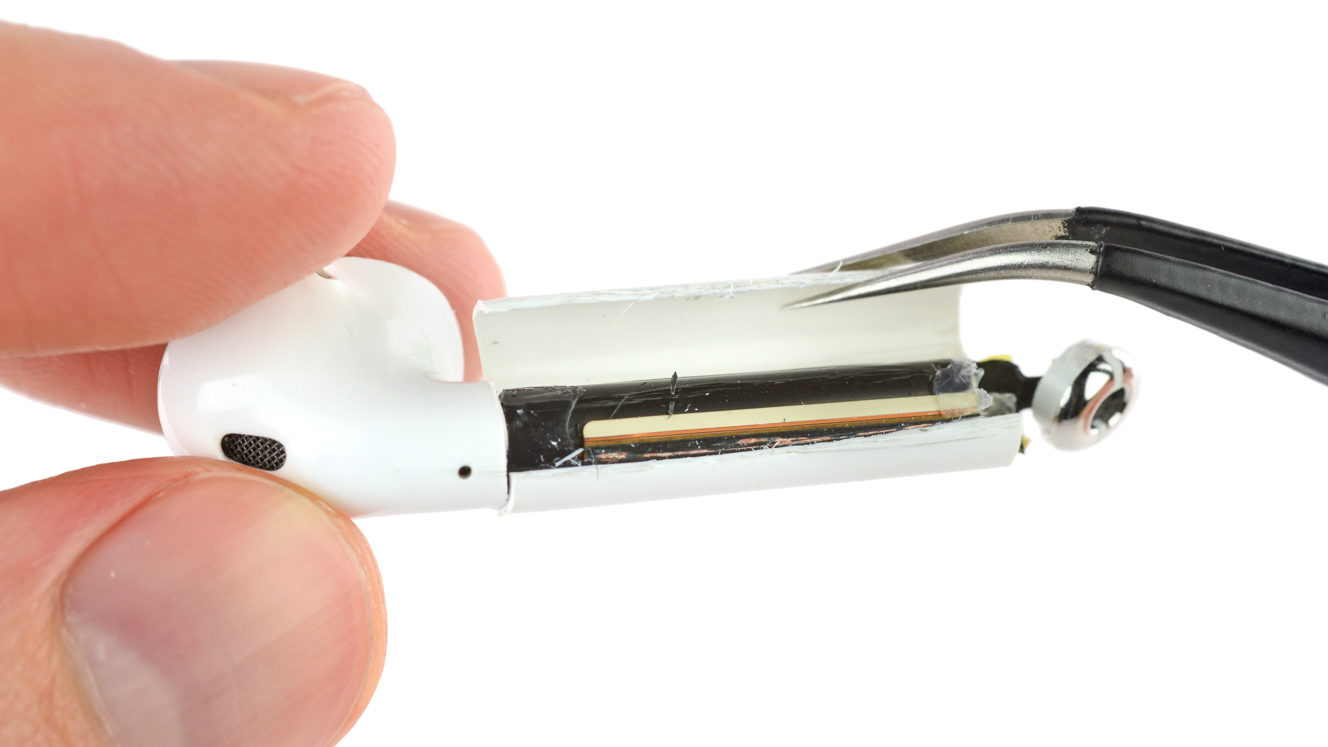

Bez drsného zaobchádzania sa do slúchadiel nedostanete. Doma to však neskúšajte.
Pri batérii je natlačená ešte aj anténa pre bezdrôtový prenos dát.

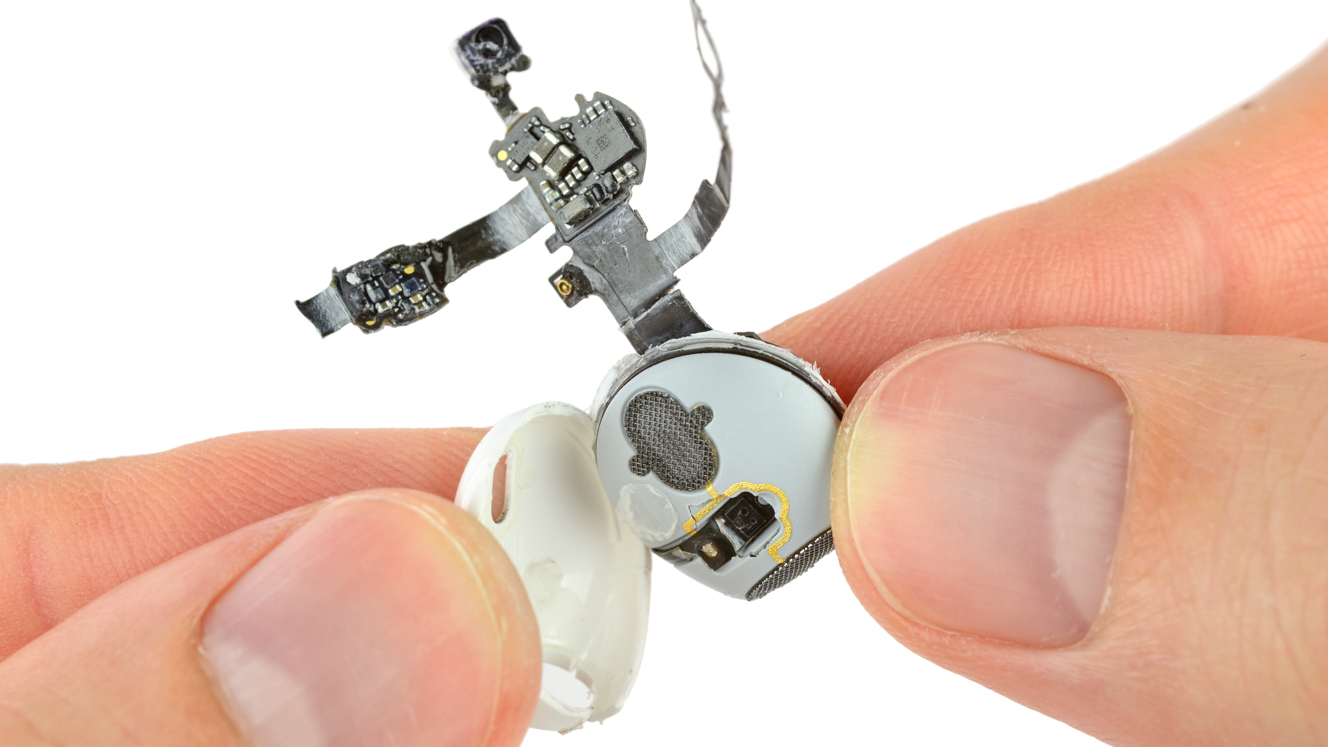

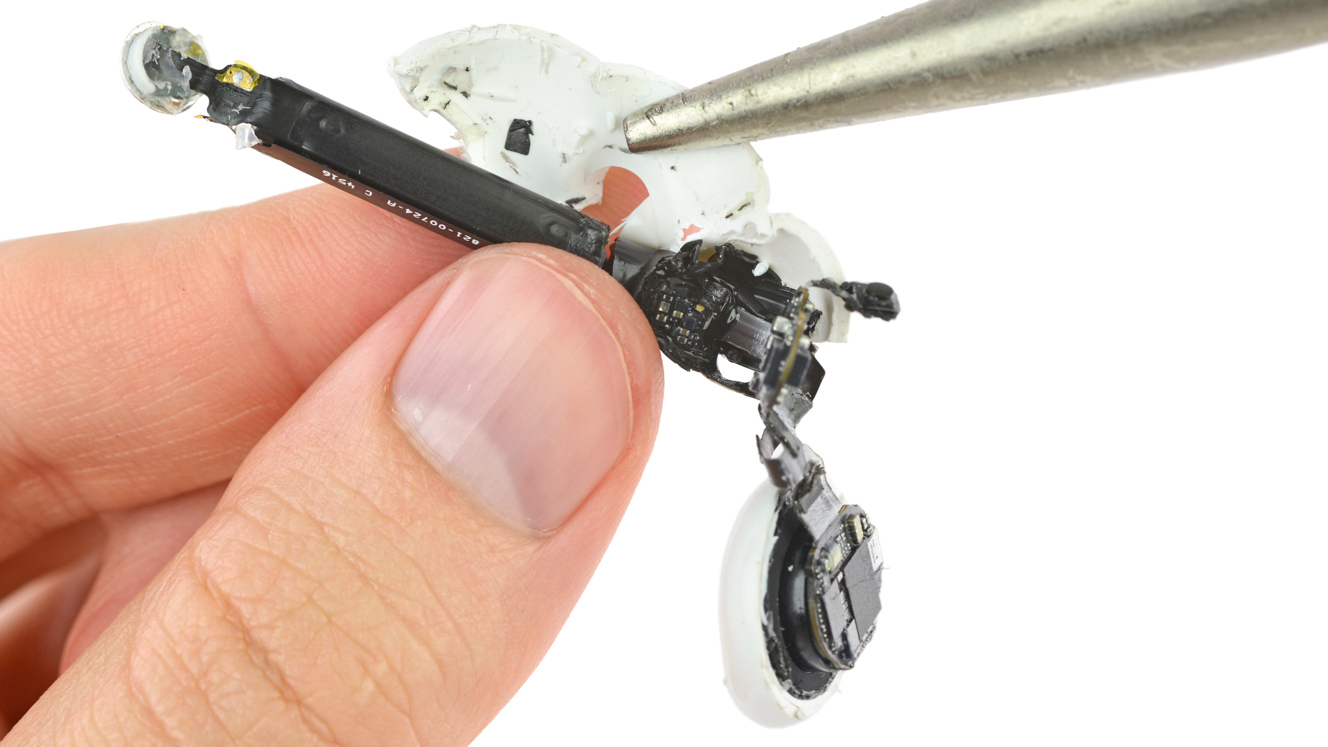

Po doslovnom vylúpaní plastového obalu sa odhaľuje prepracované vnútro slúchadla.

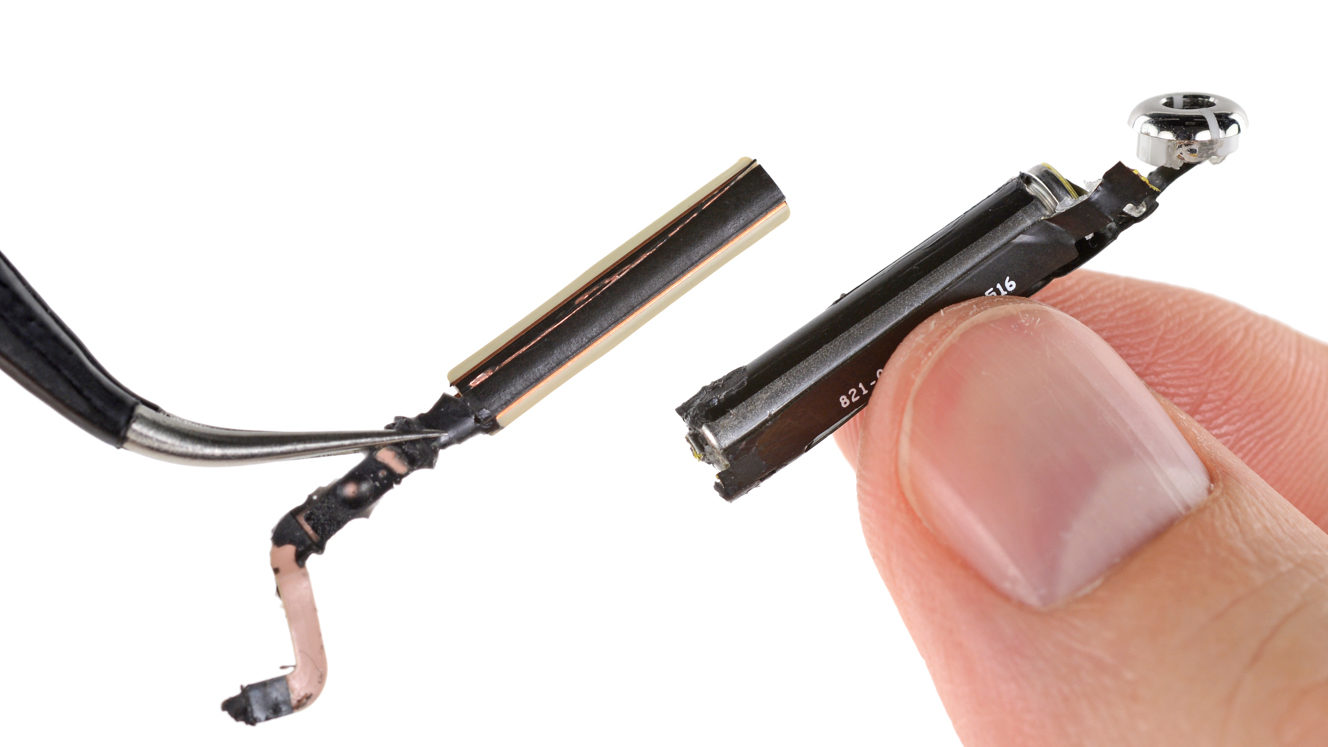

Anténa a miniatúrna batéria. Tá má kapacitu len 93 mWh čo môže byť odhadom okolo 160 mAh.

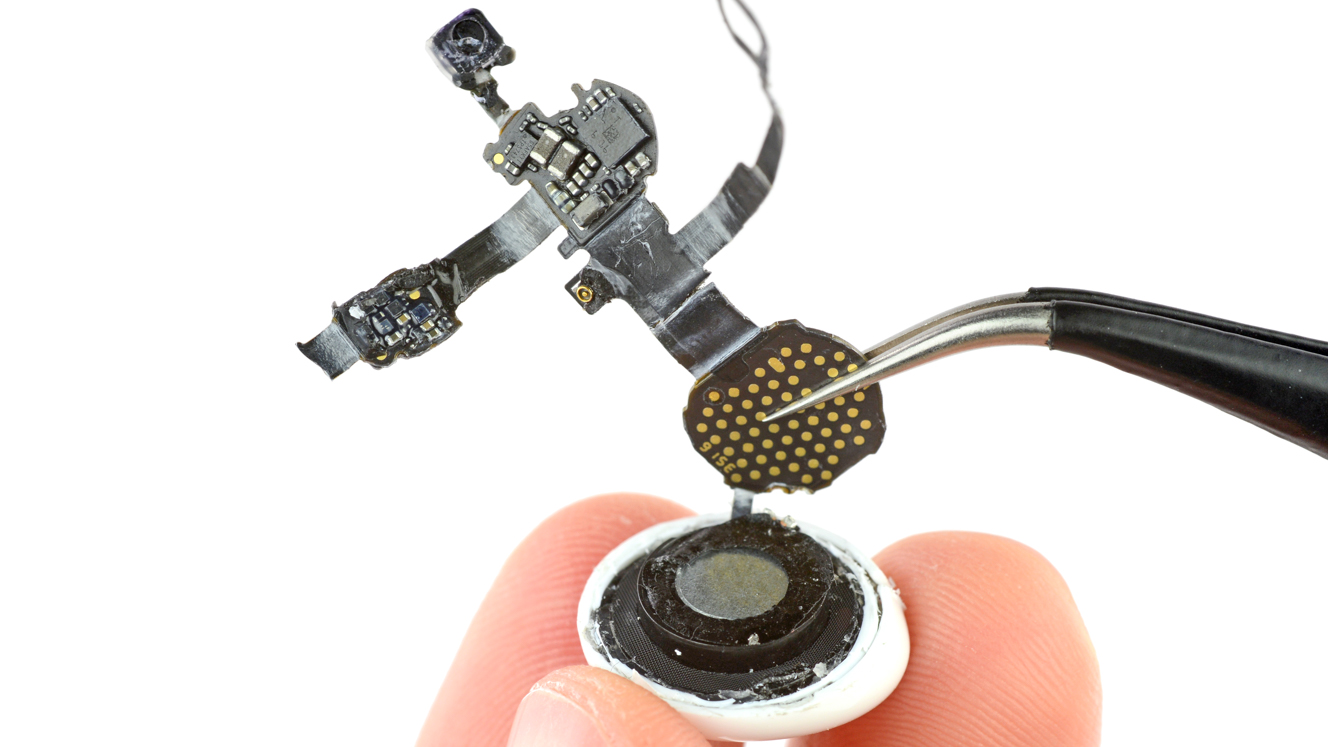

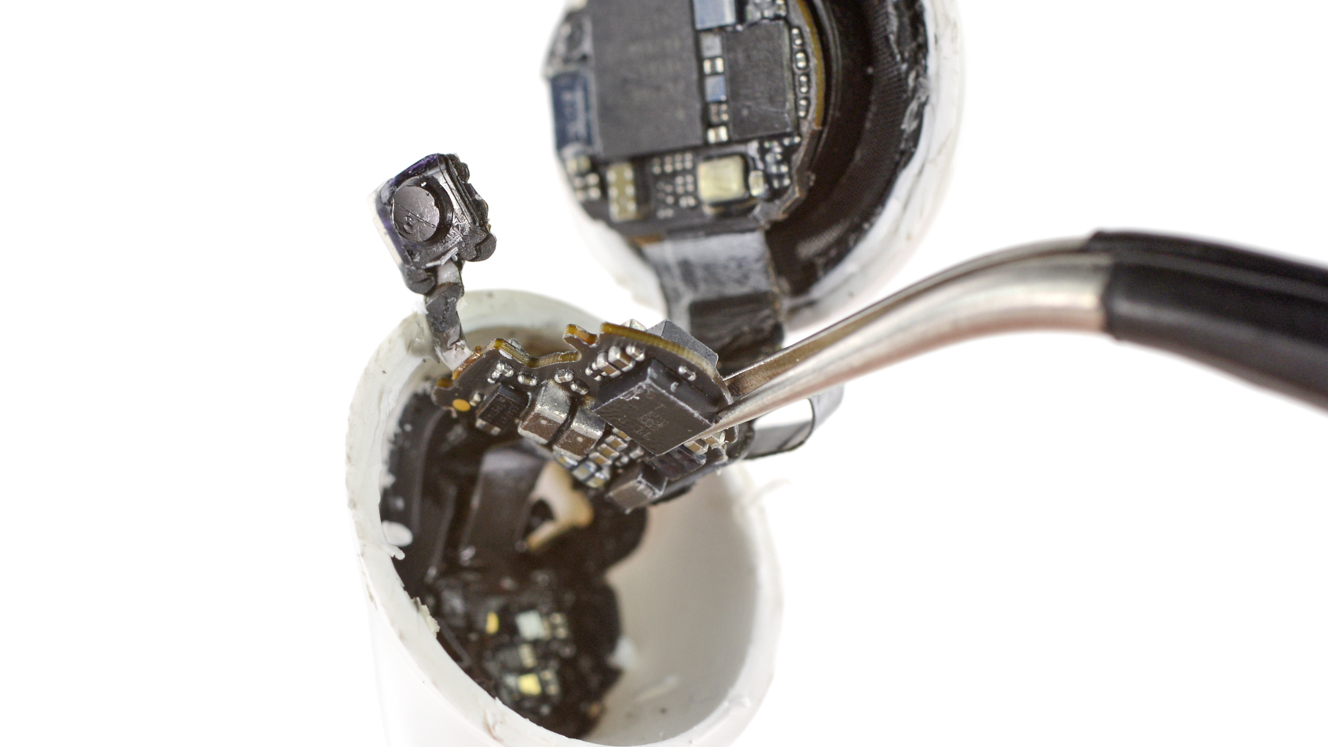

K miniatúrnemu meniči ide flexibilný kábel s prekvapivým množstvom kontaktov.

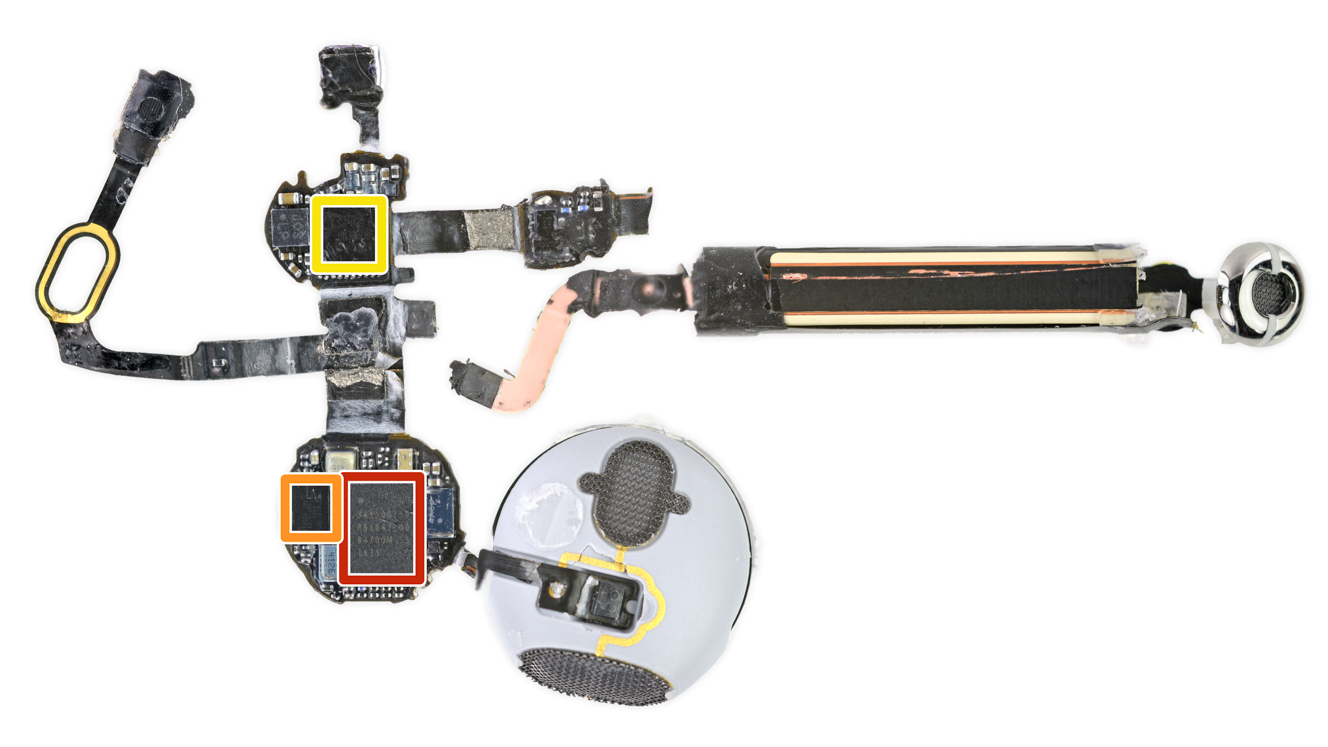

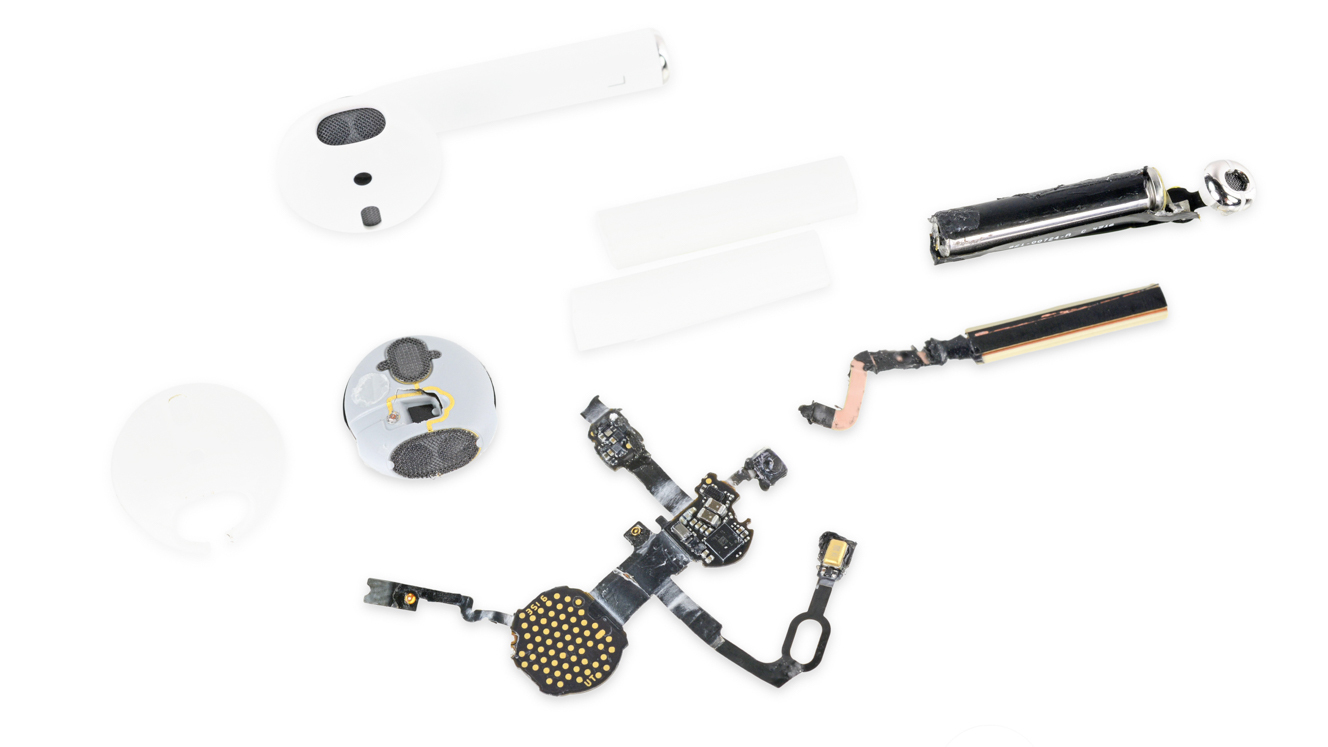

Kompletne rozobrané slúchadlo a množstvo jeho elektroniky – Maxim 98730EWJ nízko energetický audio kodek (žltý štvorec), Cypress CY8C4146FN (oranžový) a Apple 343500130 čo by mal byť práve W1 čip (červený).

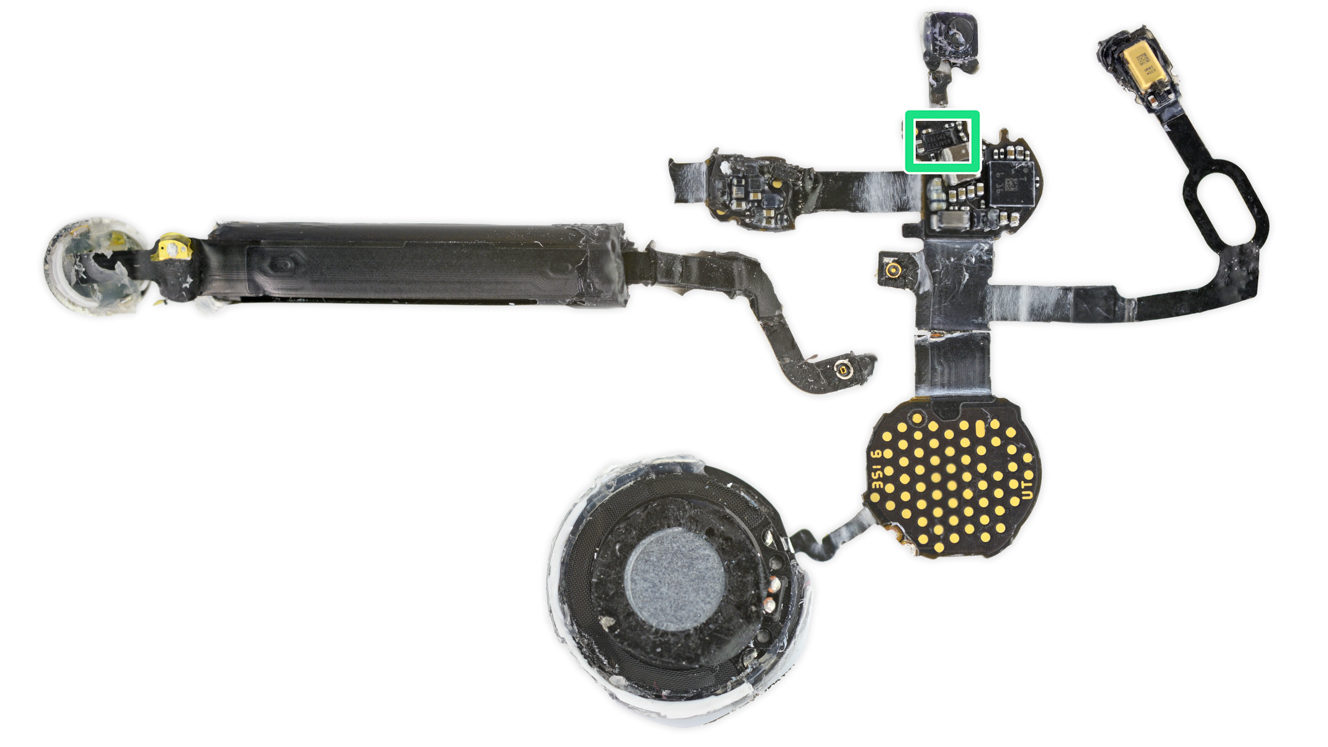

Z opačnej strany sa podarilo iFixit rozlúštiť len čip Texas Instruments TPS743 (zelený štvorec)

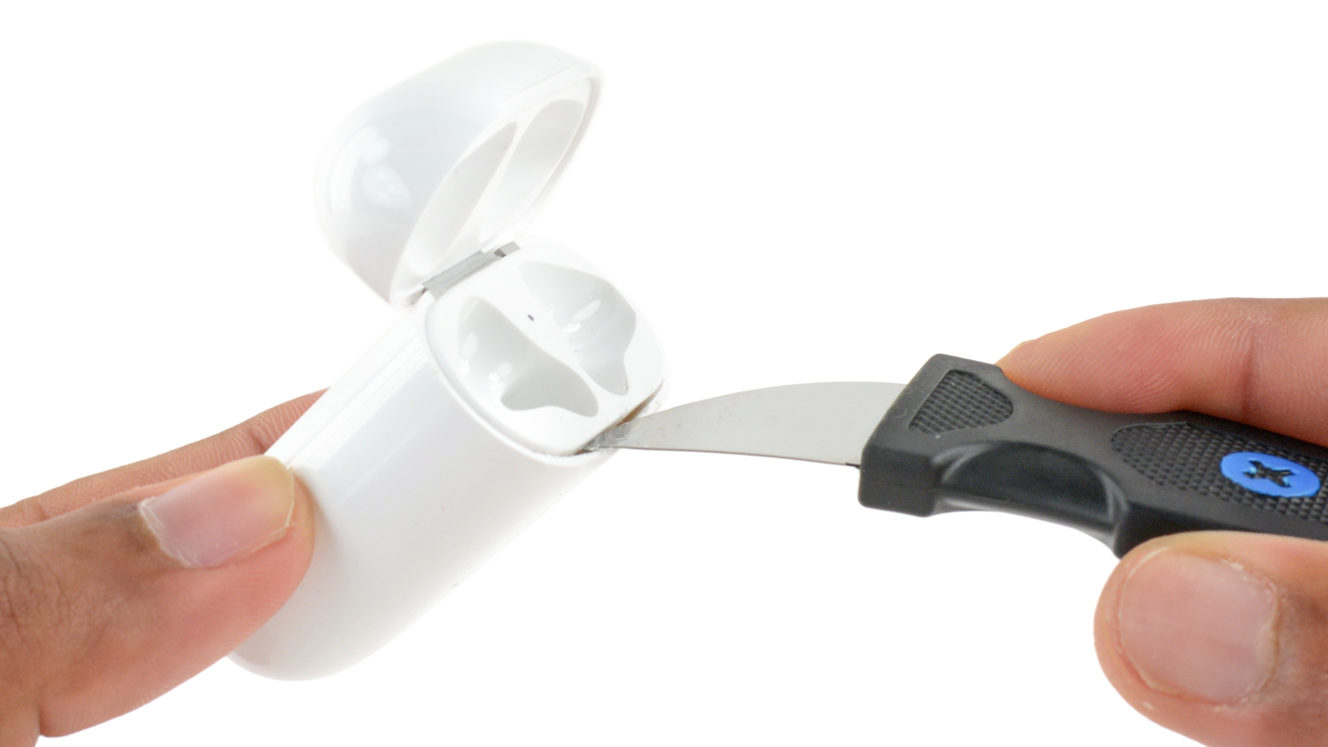

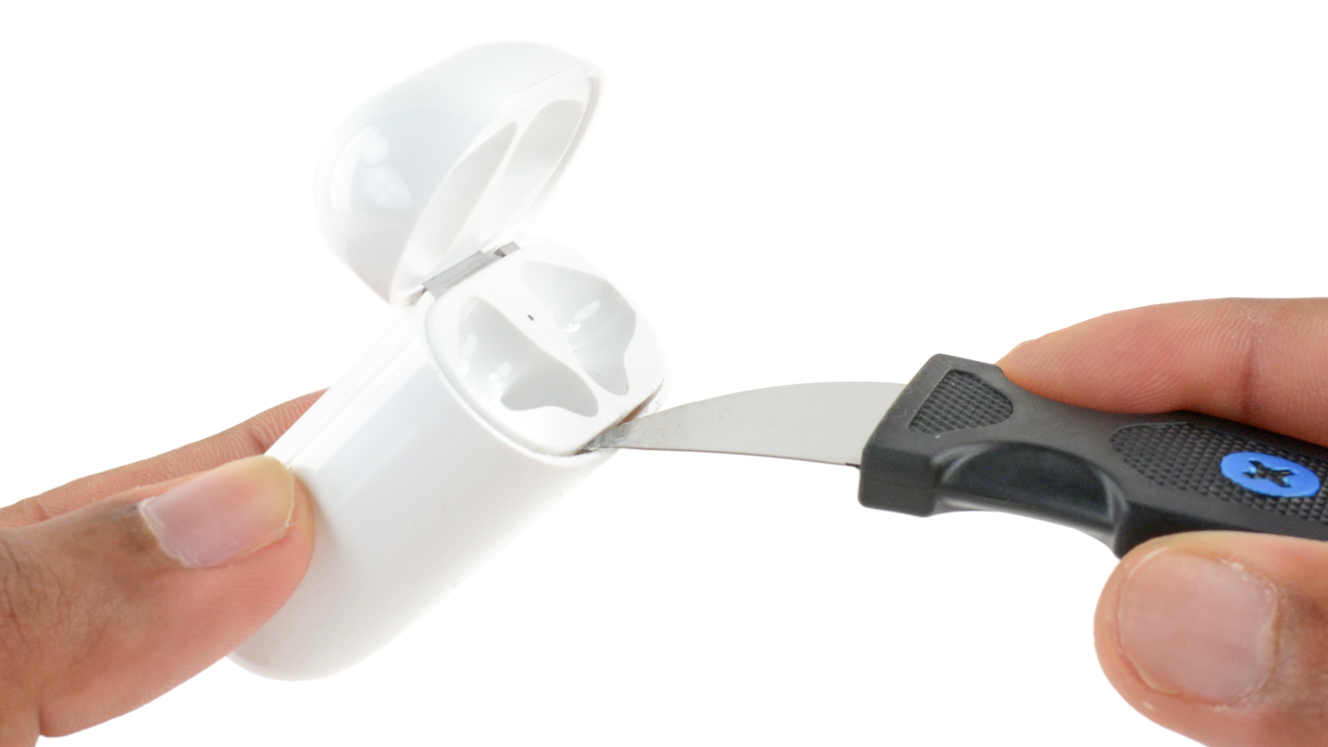

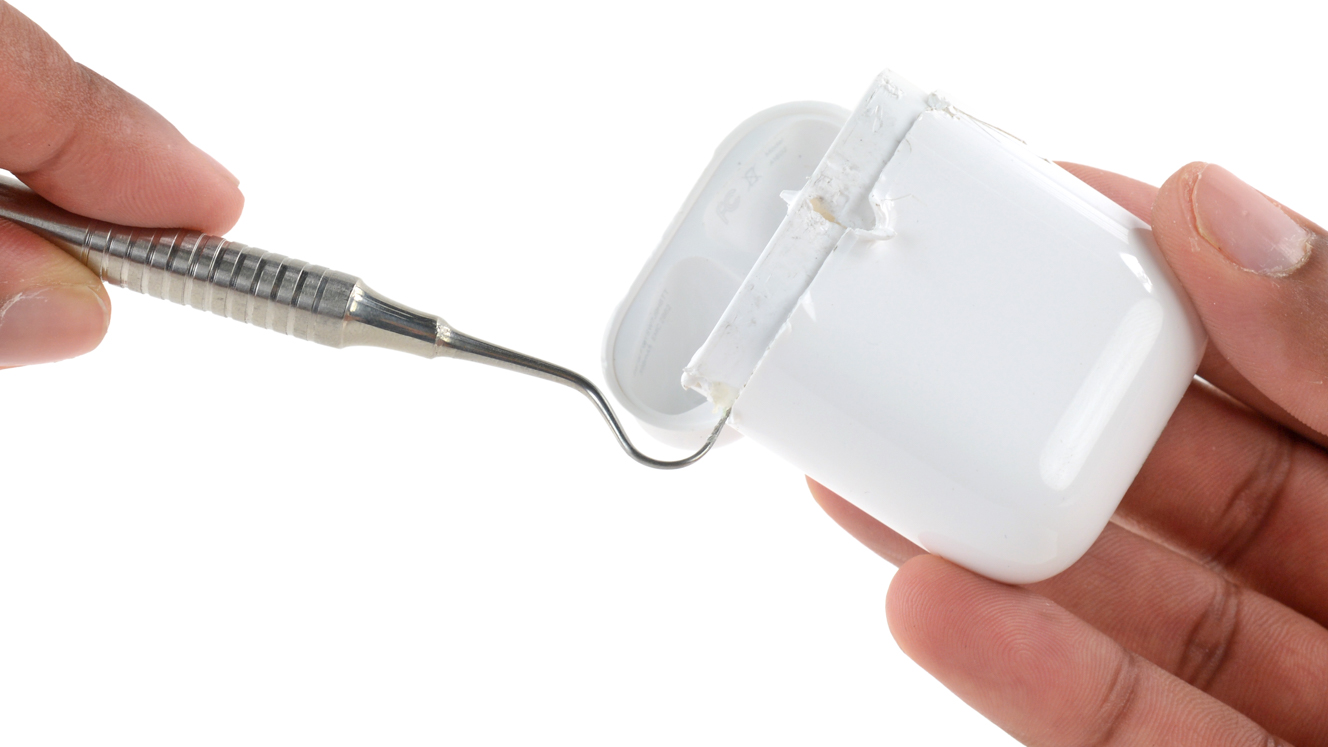

Na rad prichádza puzdro na prenos i nabíjanie. Ani to nie je možné rozmontovať, drží ho pokope silné lepidlo.

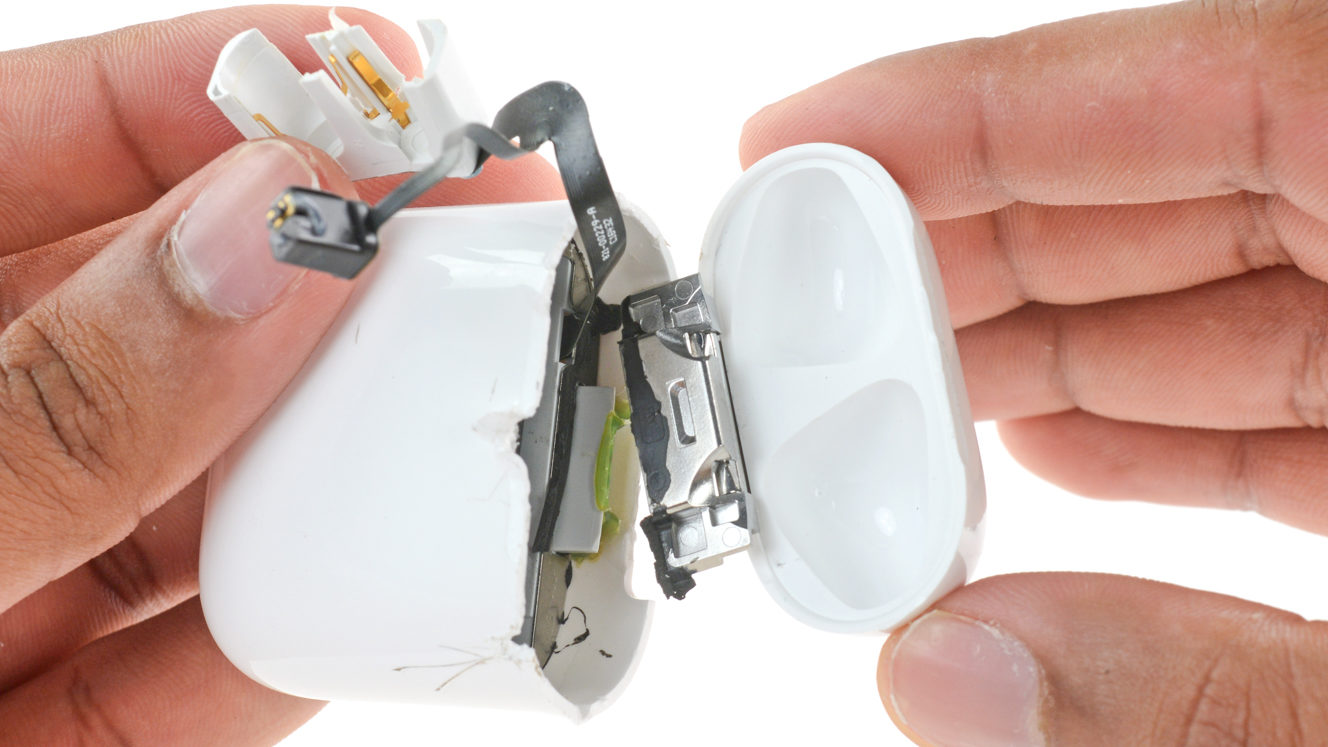

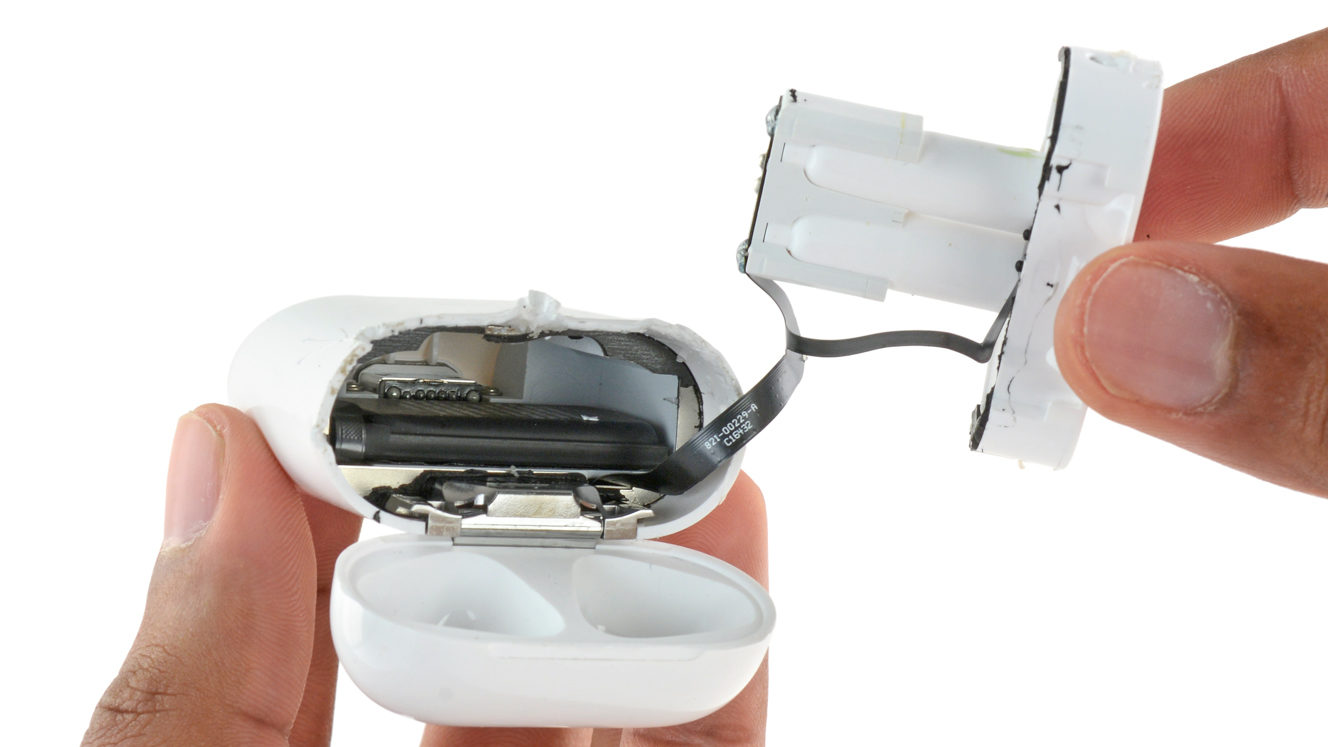

Odobratím hornej časti je vo vnútri vidieť batériu s káblami priamo k spodnej časti miesta pre slúchadlá.

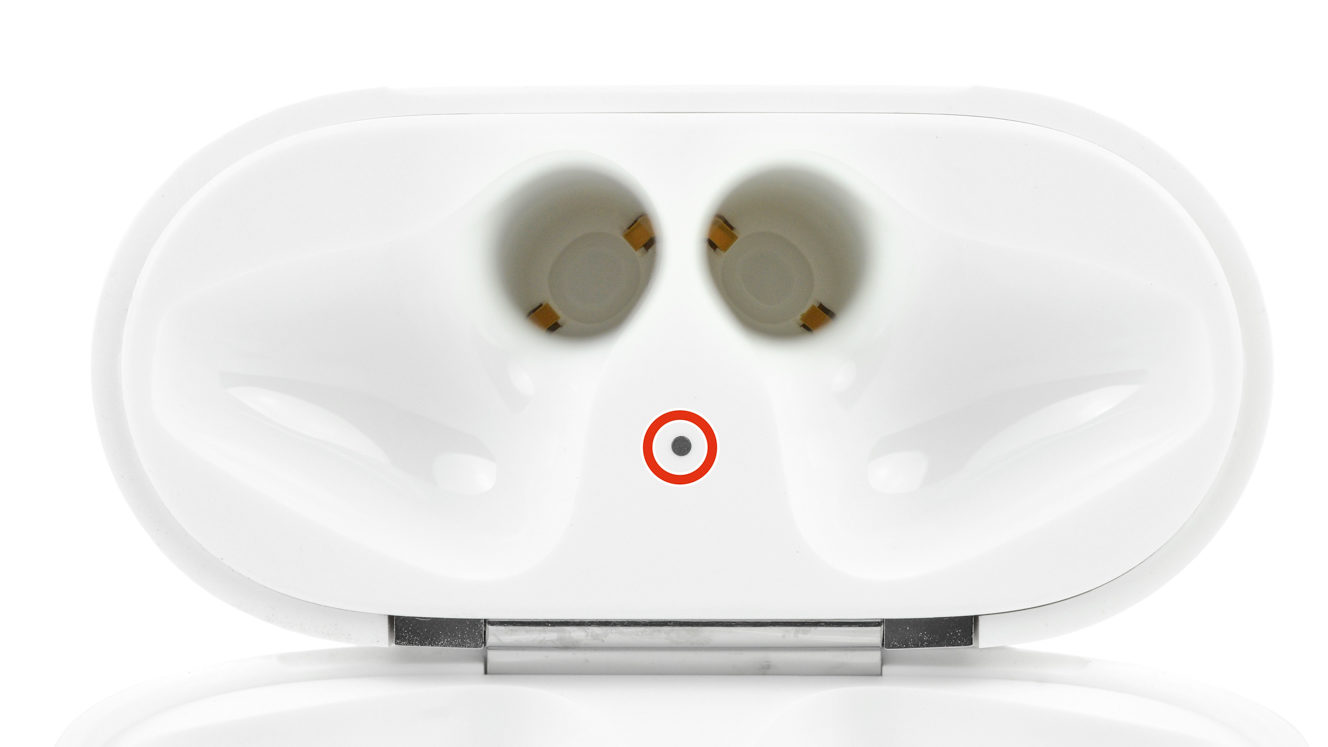

Informačná LED dióda.

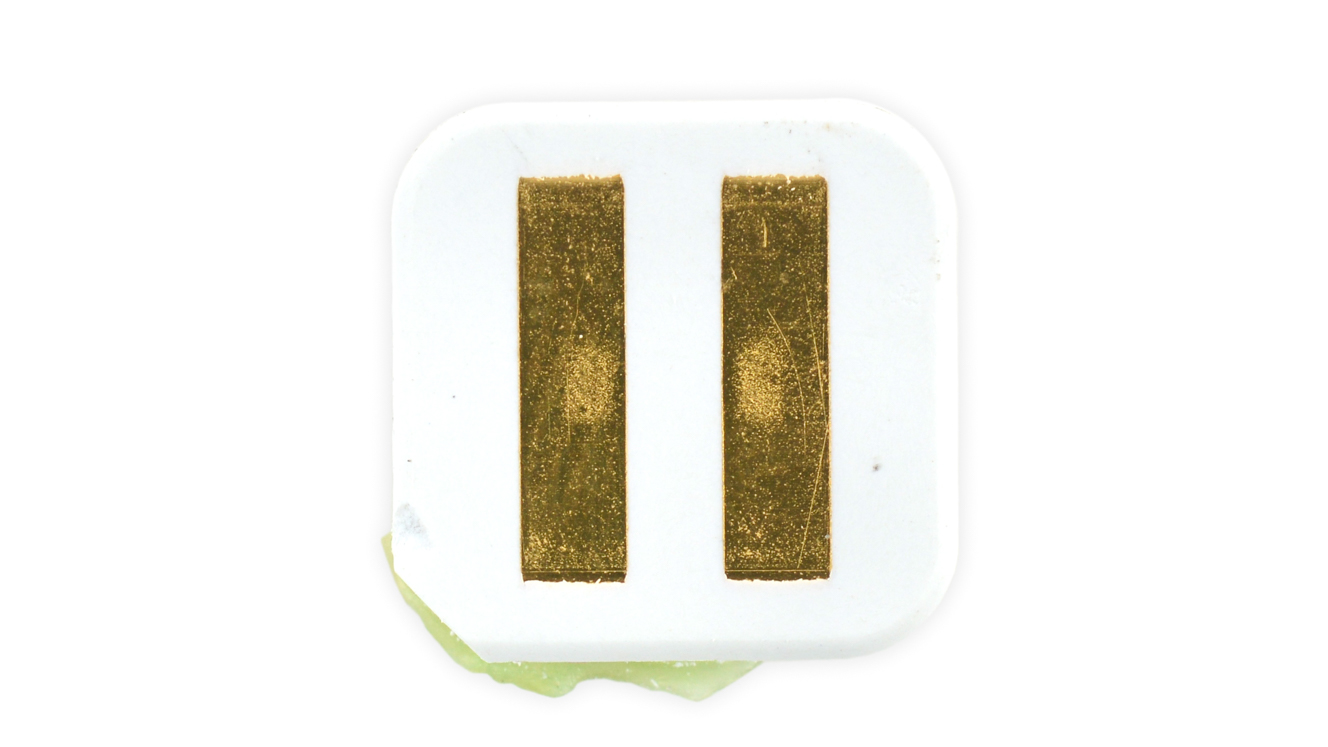

Konektory pre nabíjanie slúchadiel.

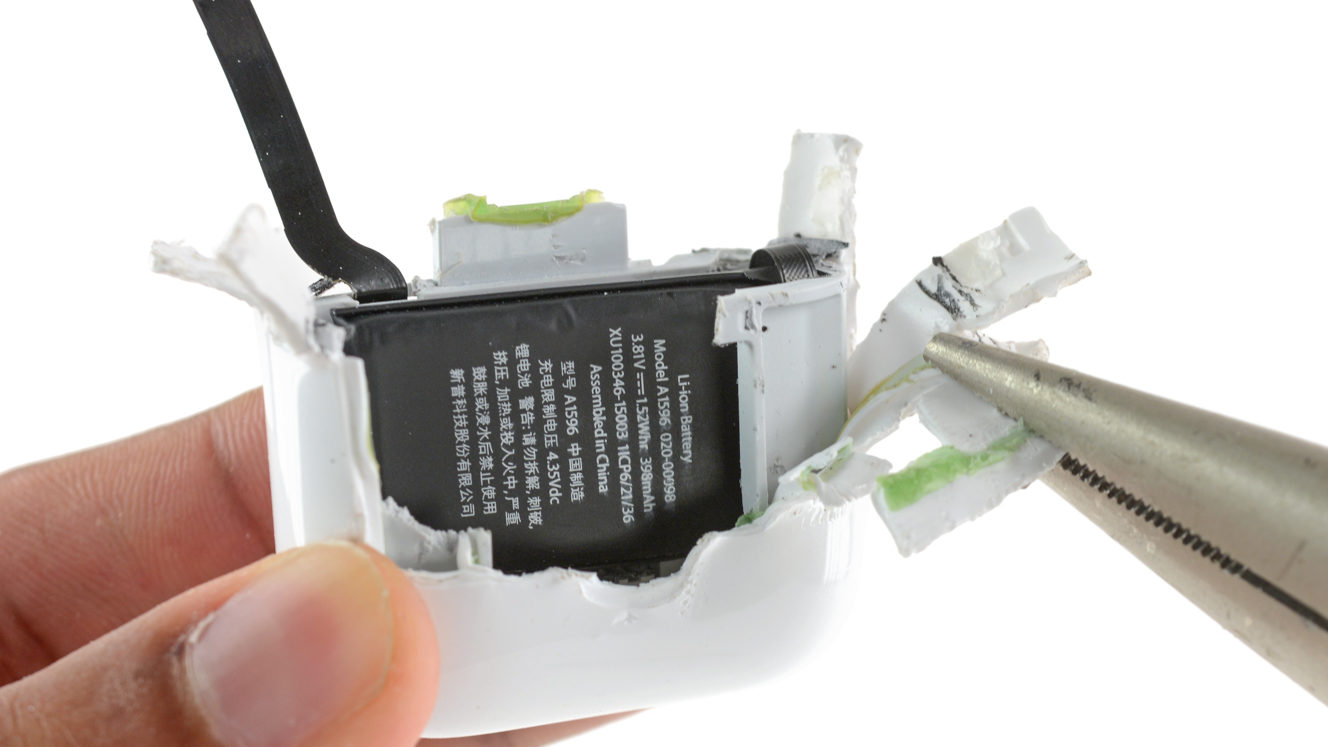

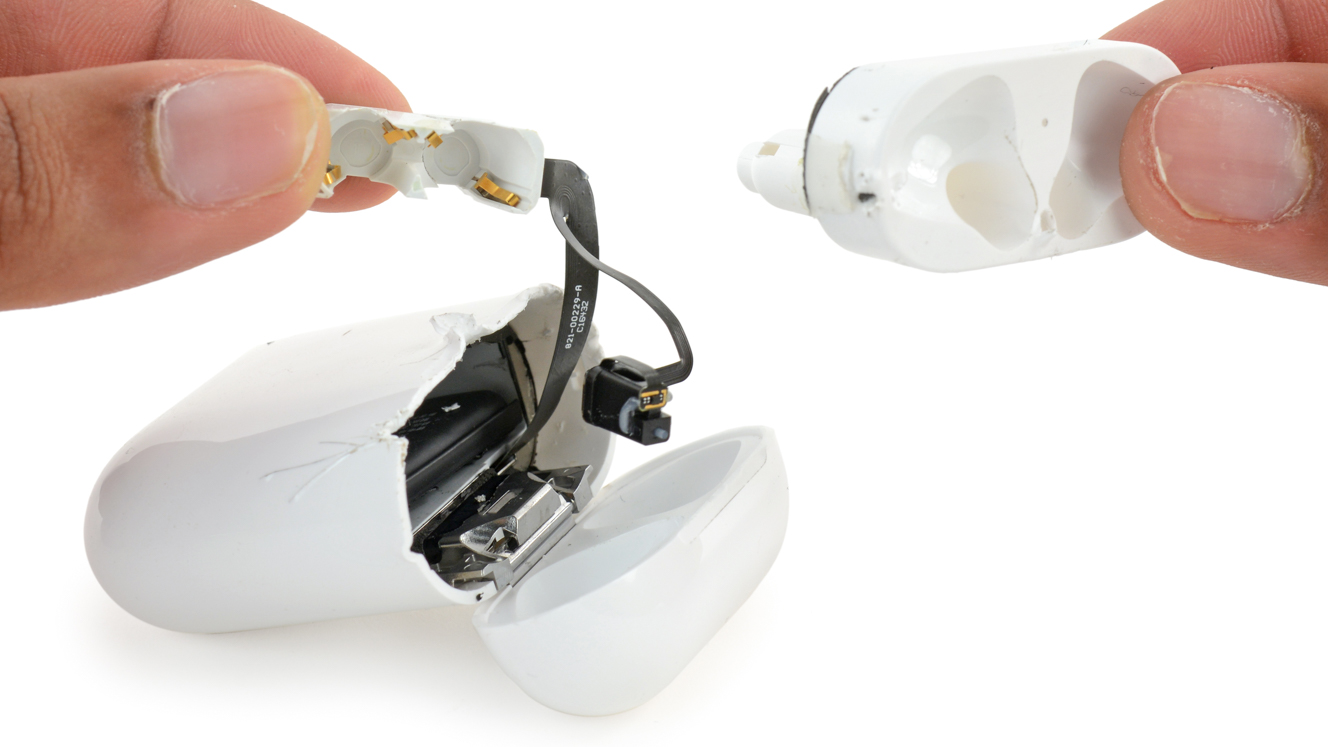

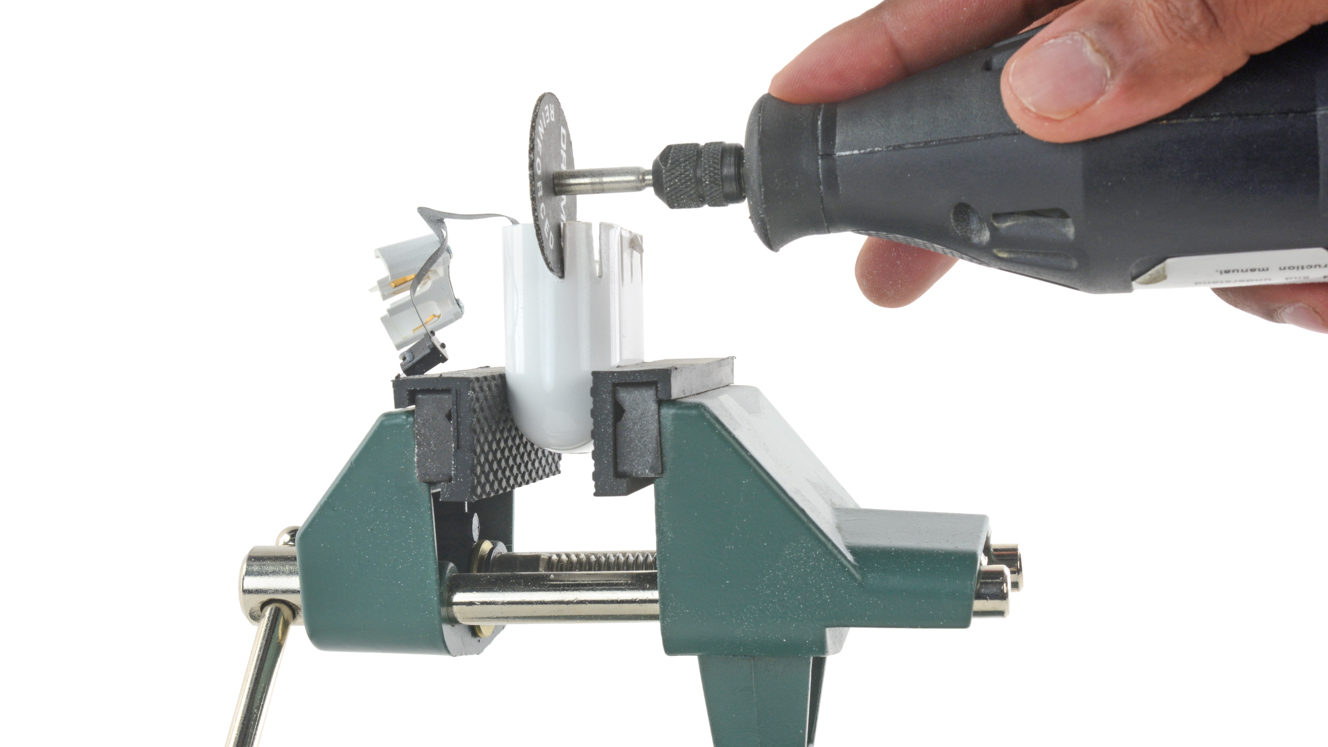

Opäť drsné rozoberanie. Inak to nešlo. Aj batéria je totiž vo vnútri prilepená.

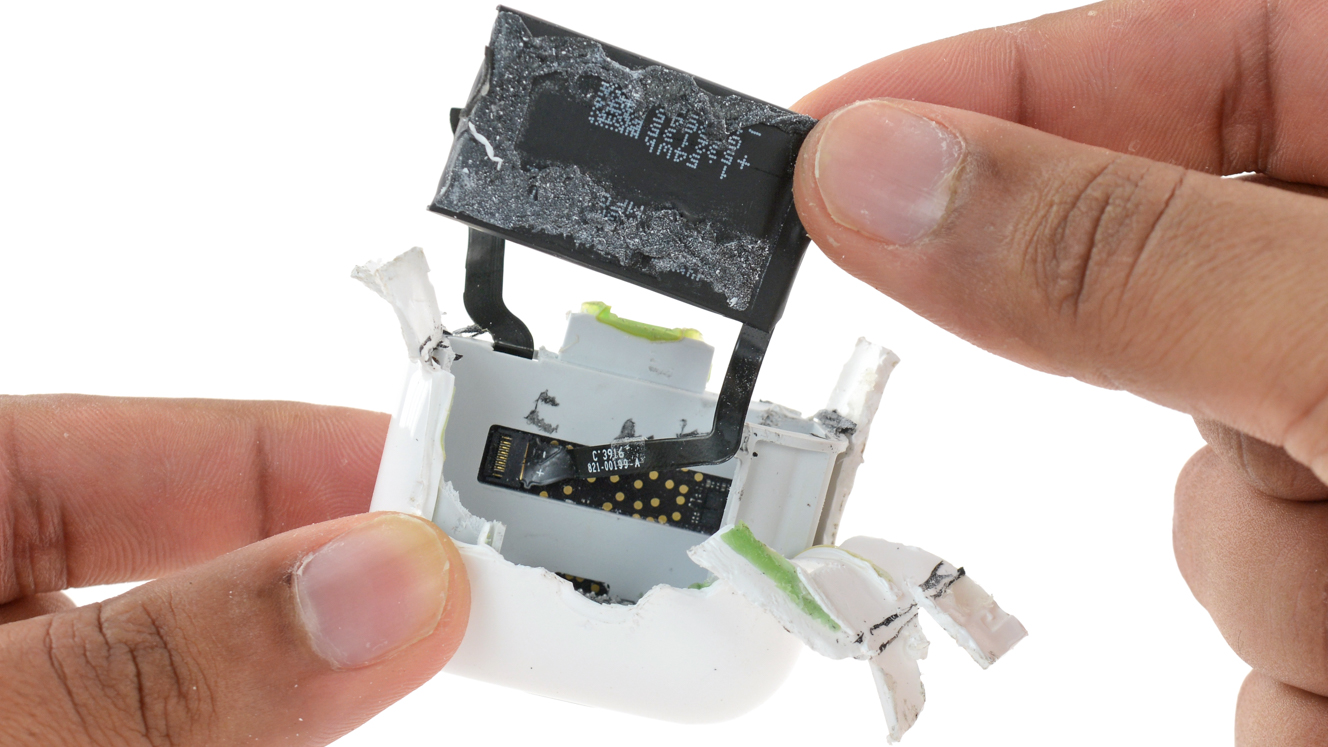

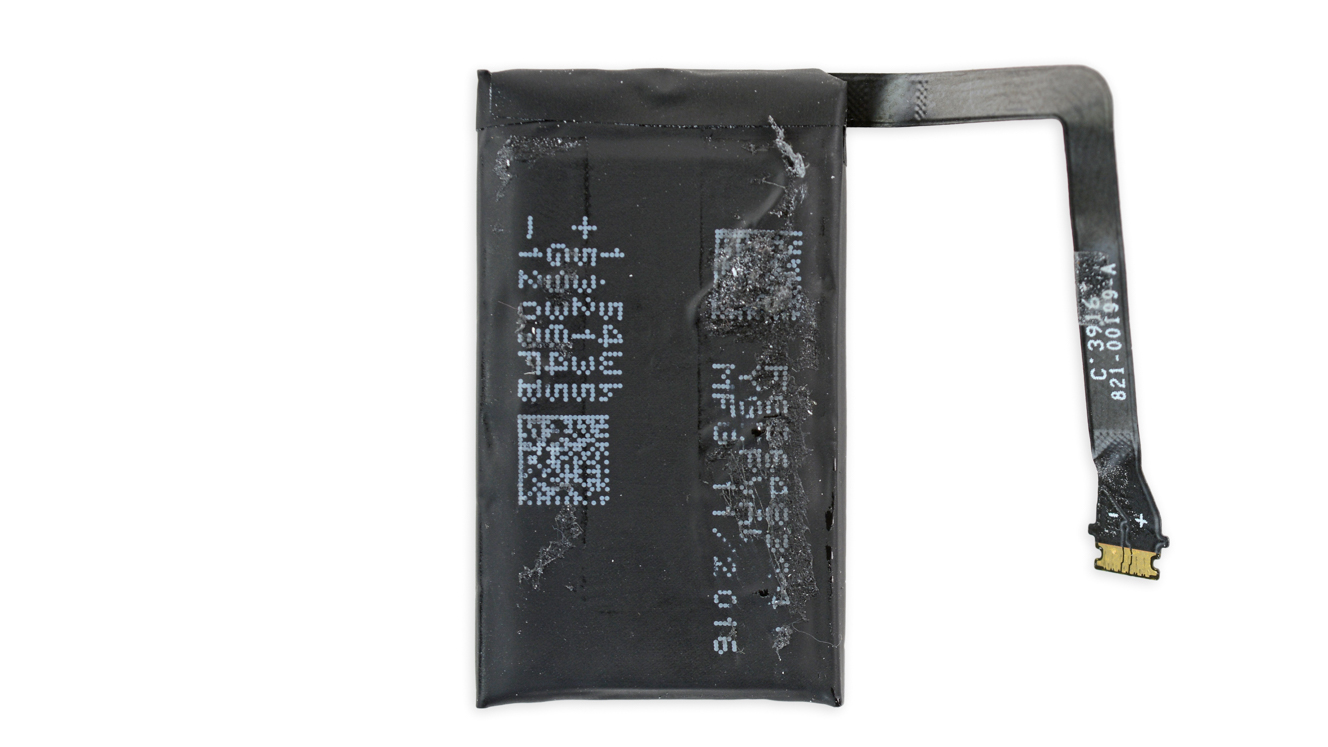

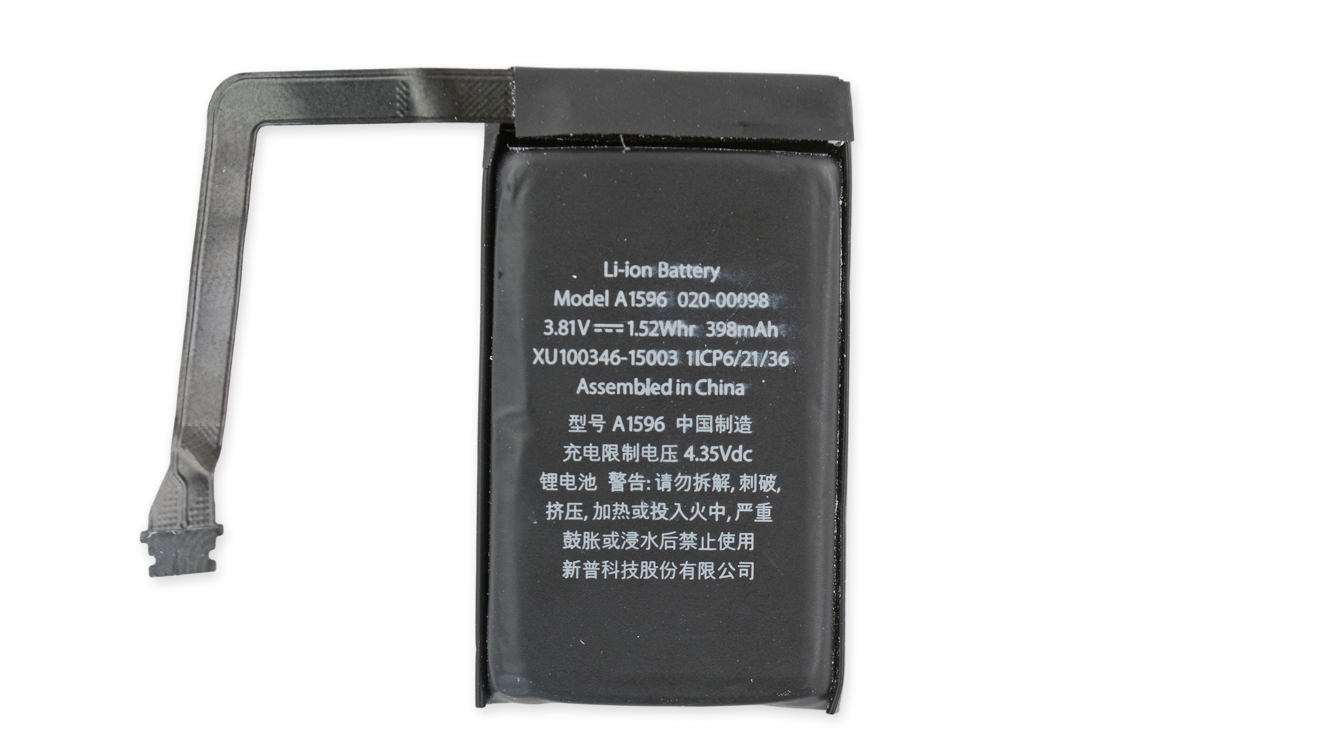

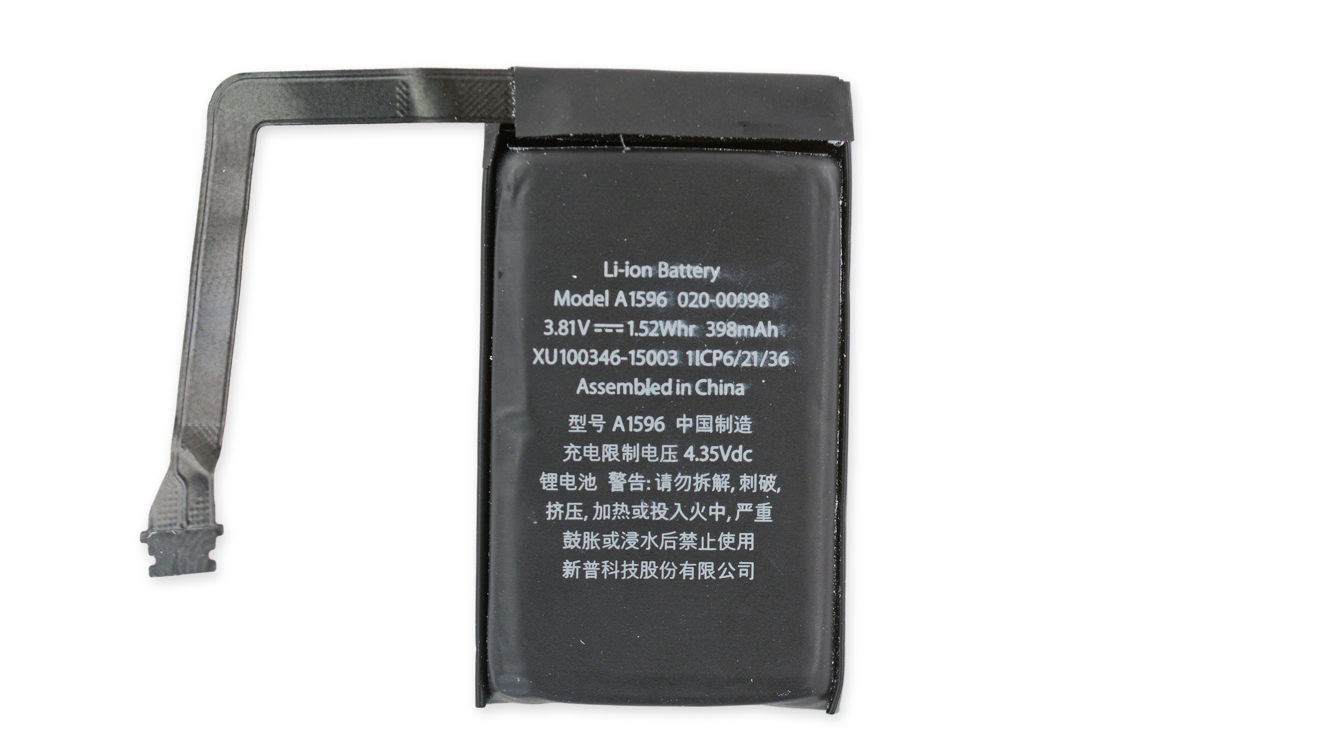

Batéria má kapacitu 398 mAh a mala by zvládnuť nabiť Airpody niekoľkokrát. Papierovo by to mala zvládnuť 8x.
Lepidlo, všade samé lepidlo…

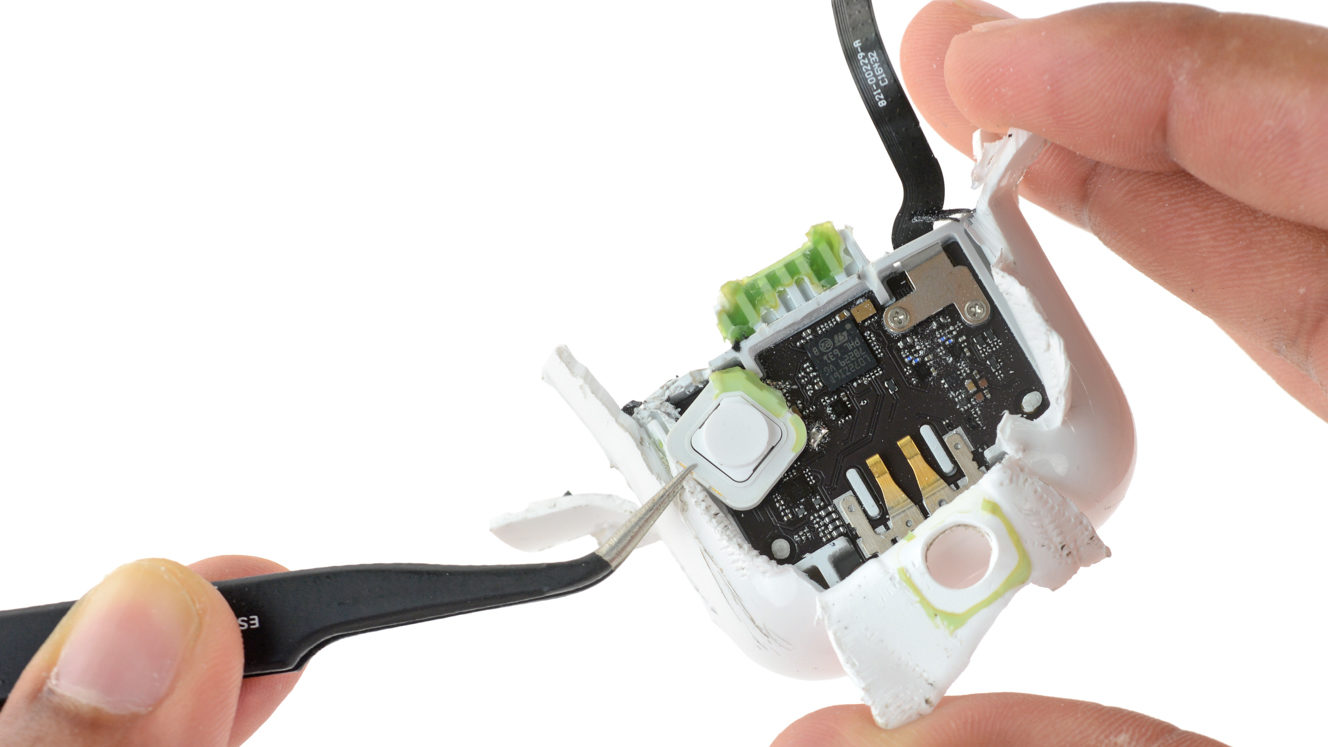

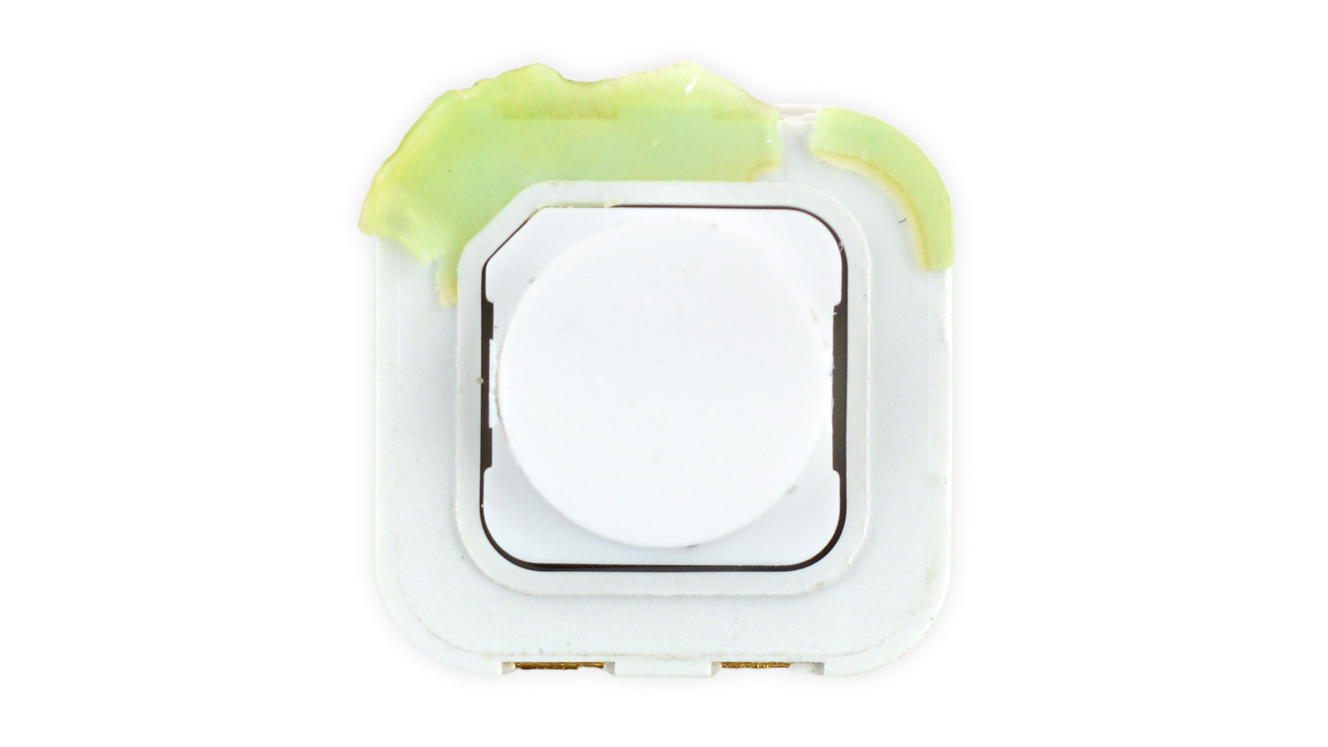

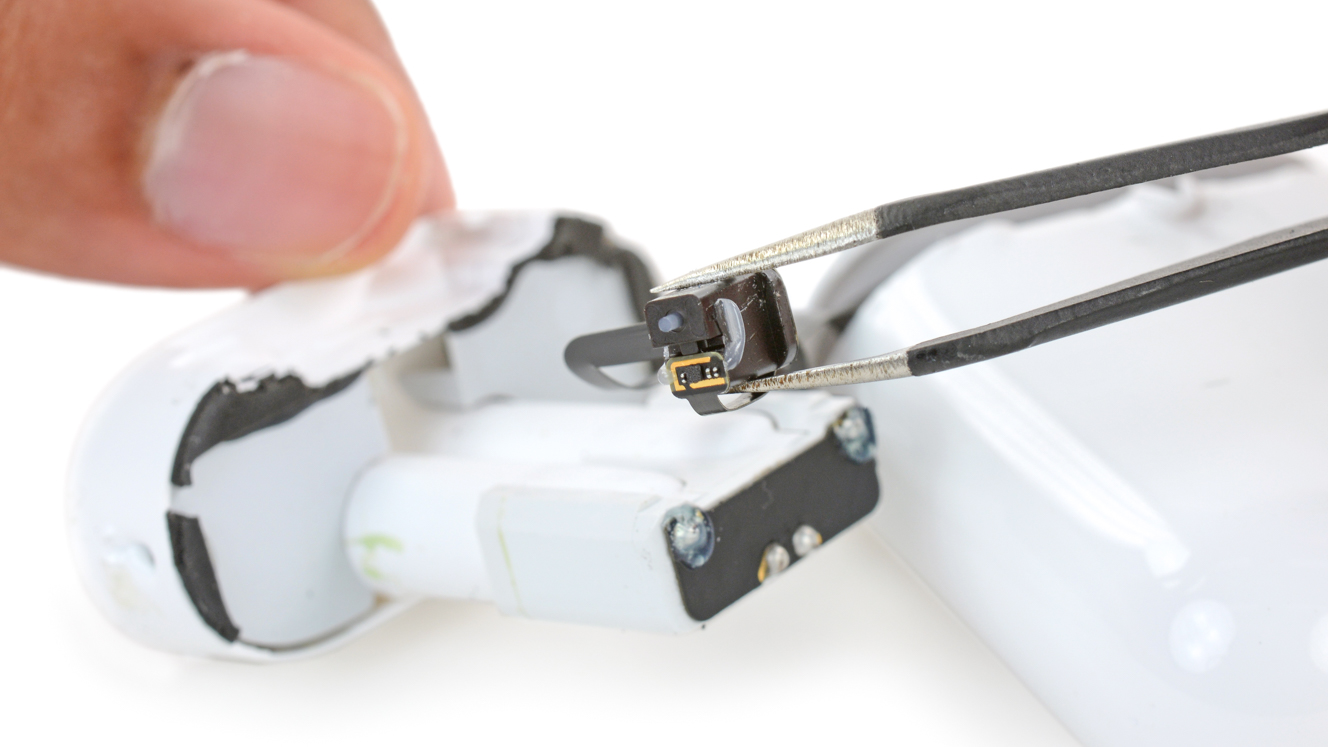

Tlačidlo na sychronizáciu…

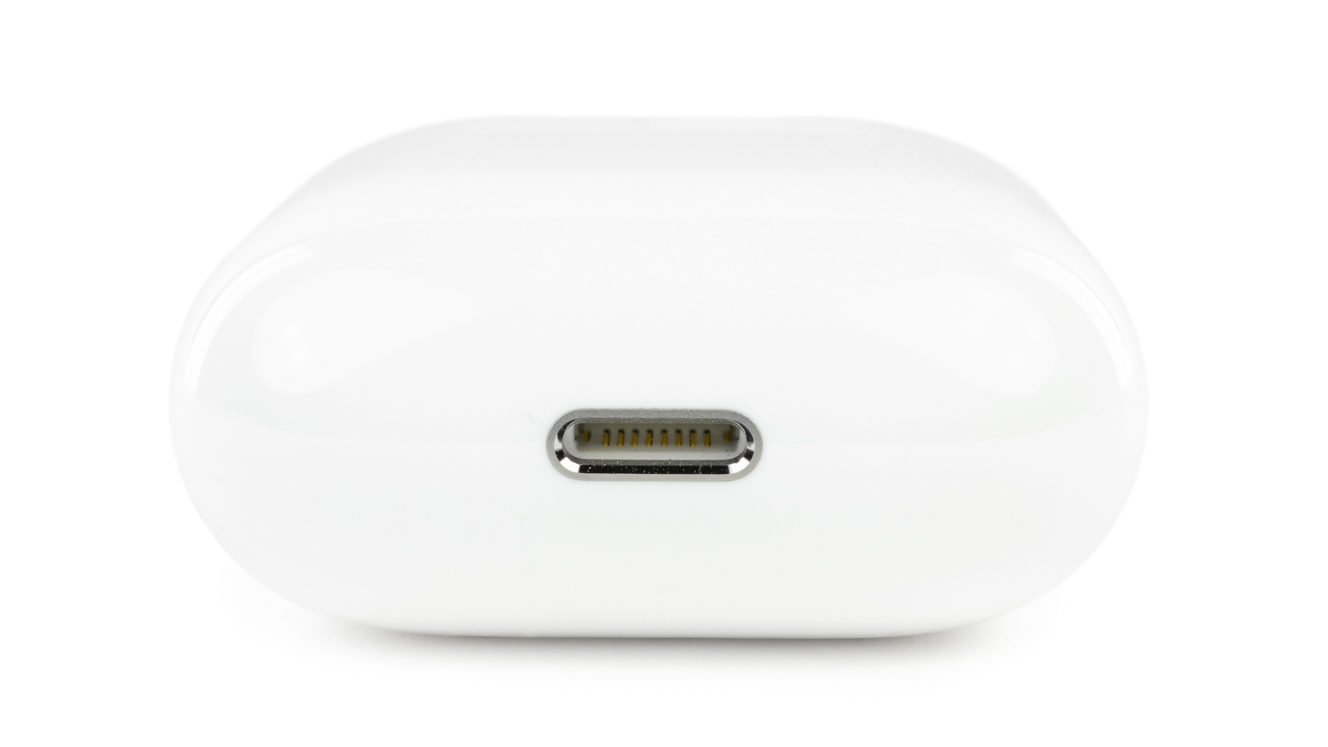

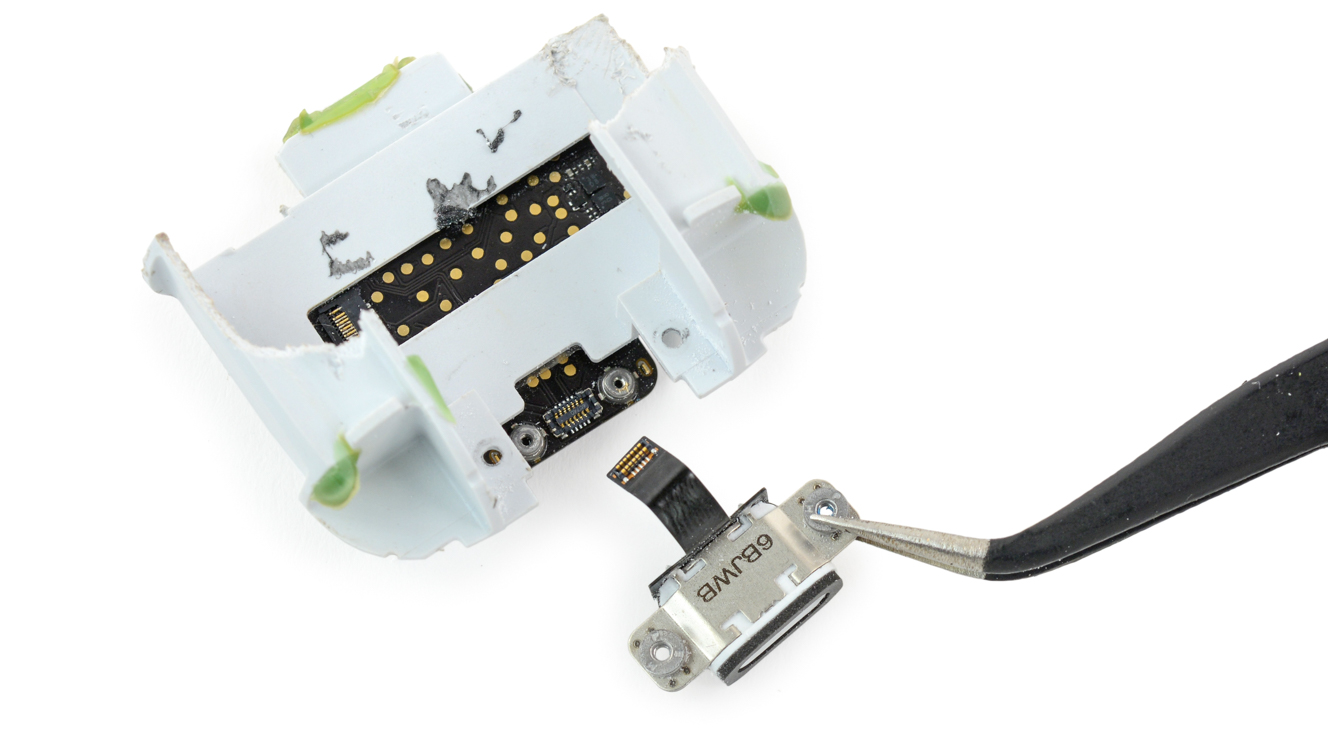

Lightning port na nabíjanie batérie v puzdre.

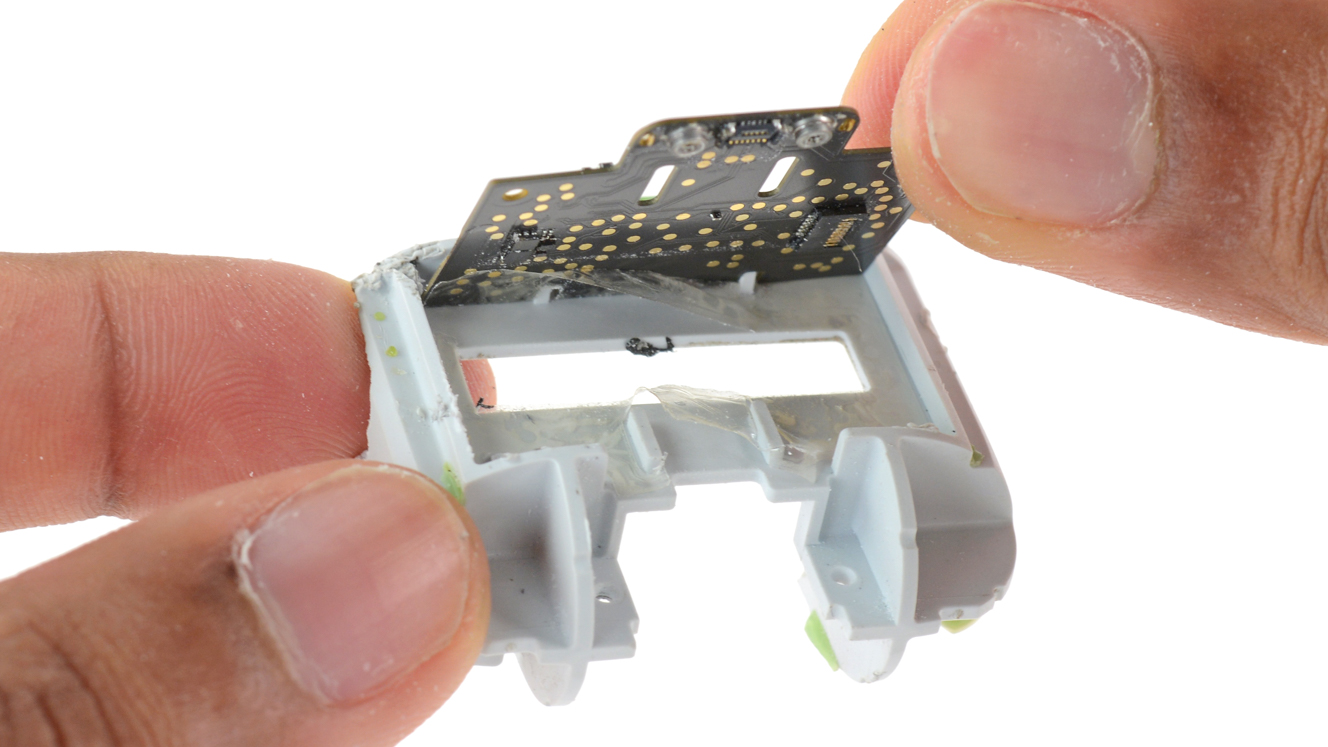

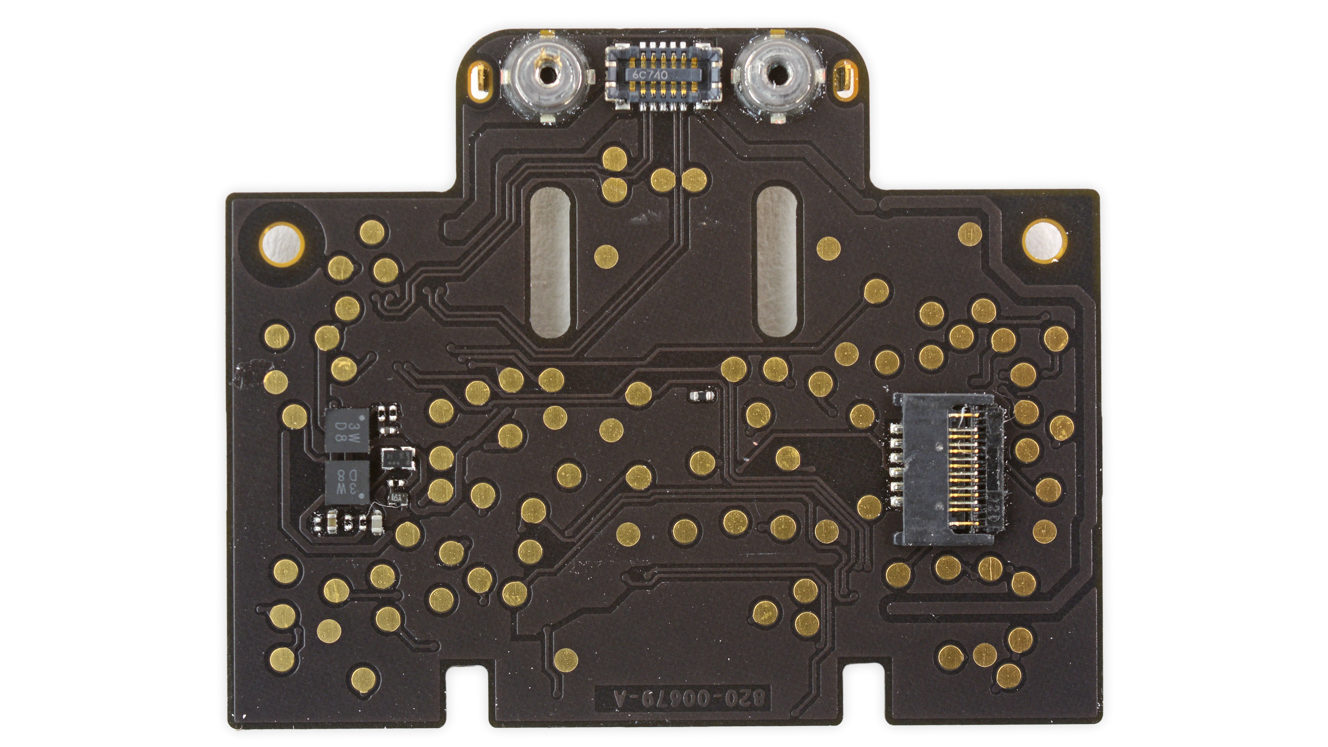

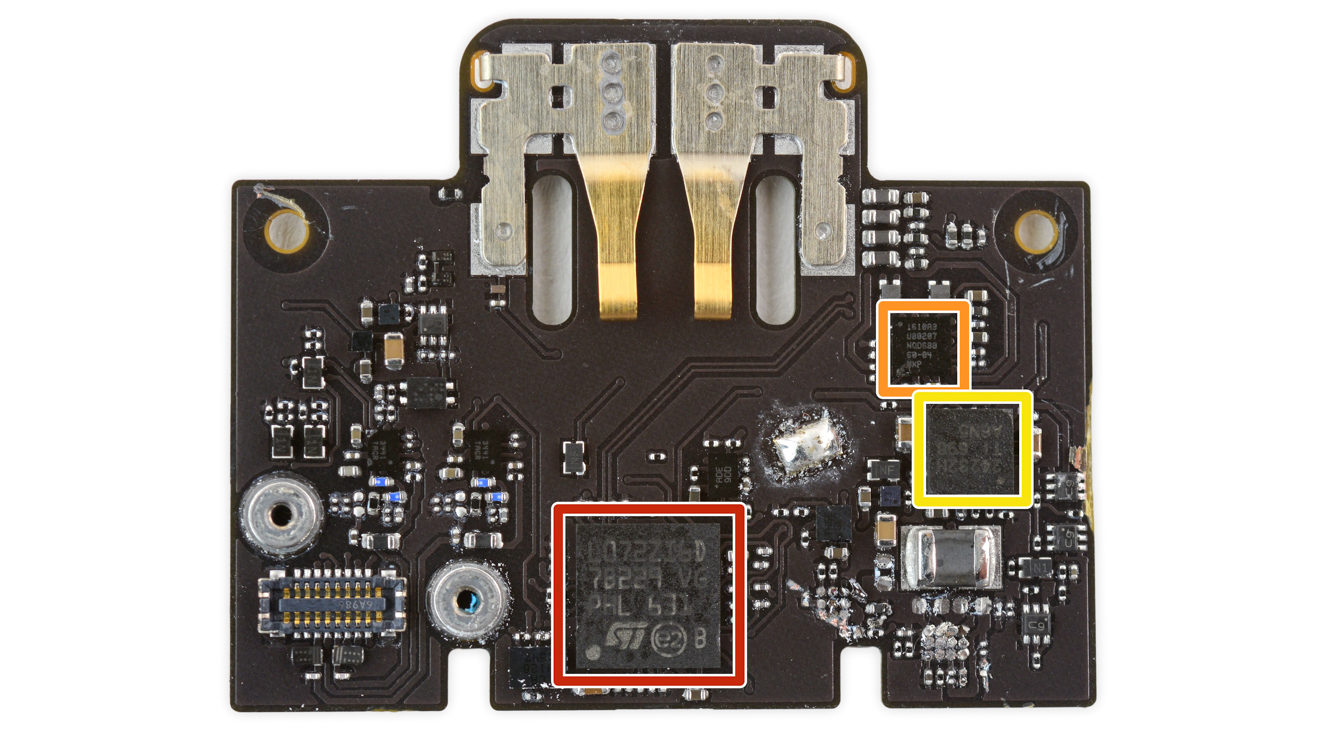

Základná doska nabíjacieho puzdra má STMicroelectonics STM32L072 ARM Cortex-M0+ MCU (červený štvorec), NXP 1610A3 čip pre nabíjanie (oranžový) a Texas Instruments BQ24232 (žltý).

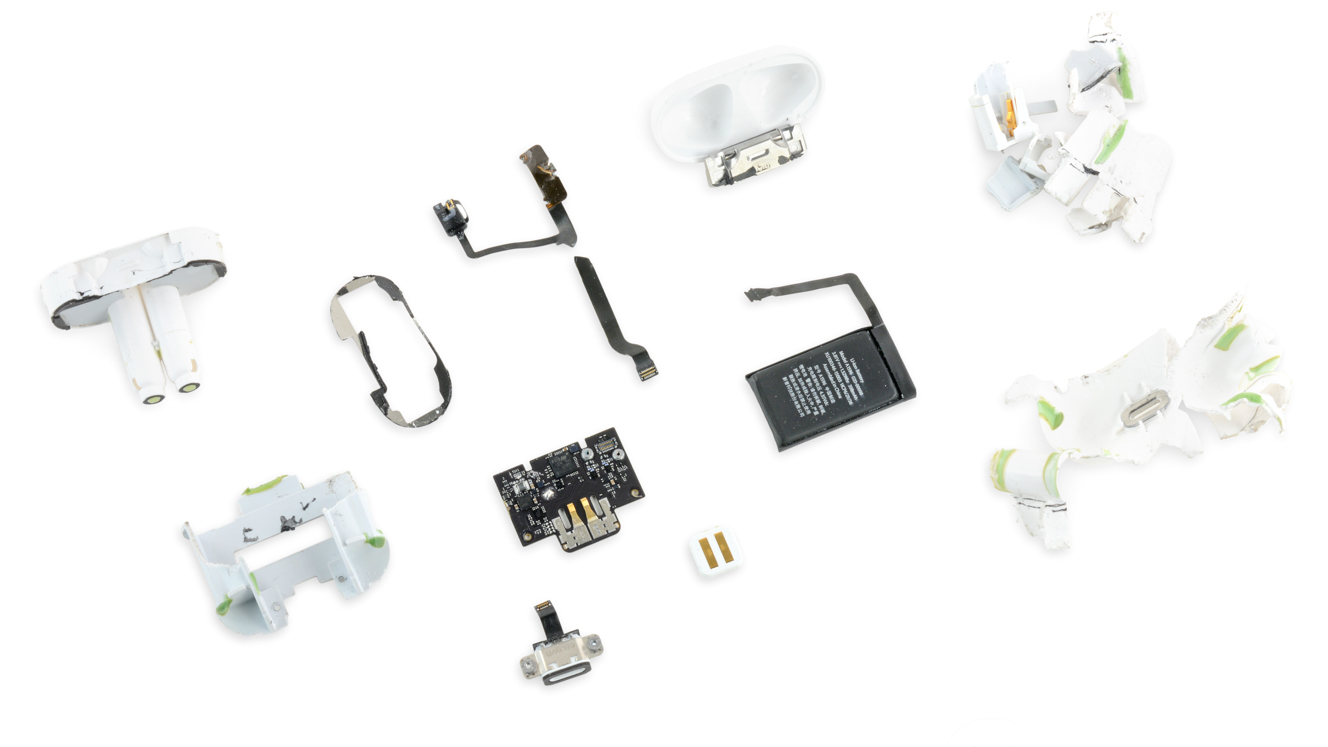

A nakoniec kompletne rozobraté nabíjacie puzdro.
